Yağmur Suyu Drenaj Pompası Nasıl Seçilir? Debi Hesabı, Pik Yükü ve Geri Su Koruması Rehberi

yağmur suyu drenaj pompası seçimi, yüzeyden toplanan yağmur suyunun debisini yağış şiddeti ile alanın çarpımından hesaplayıp, bu debiyi düşük basma yüksekliğinde ve yüksek geçişle karşılayacak dalgıç bir pompa belirlemektir. Kritik adım debiyi doğru bulmaktır: yağış şiddeti (l/s·ha) ile drenaj alanını çarpar, akış katsayısıyla düzeltir, ani pik için kuyu tamponu eklersiniz. Karar debiye ve pik yüküne göre verilir.

Bu yazıda sırasıyla şunları bulacaksınız:

• Yağmur suyu debisinin yağış şiddeti, alan ve akış katsayısından adım adım hesabı
• Geri dönüş periyodunun (2, 5, 10 yıl) debiyi nasıl büyüttüğü ve hangi periyodun seçileceği
• Ani pikin neden ortalama debiyle karşılanamadığı ve kuyu tamponunun rolü
• Drenaj pompasının karakteri: düşük basma, yüksek debi, kum-çakıl geçişi, otomatik şamandıra
• Çift pompa mantığı ve pik yükü için ikinci pompanın kademelenmesi
• Otopark rampası, bodrum, asansör çukuru gibi uygulamalarda neyin değiştiği
• Çek valf ile şehir kanalından geri suyun ve kuru çalışmanın önlenmesi
• İki tam sayısal örnek: otopark rampası ve çatı-avlu drenajı

01Yağmur suyu drenaj pompası nedir ve hangi işi yapar?

Yağmur suyu drenaj pompası, yağıştan gelen yüzey suyunu bir toplama kuyusundan alıp yağmur suyu kanalına veya sızdırma alanına basan, düşük basma yüksekliğinde yüksek debi verecek biçimde tasarlanmış dalgıç bir pompadır. Görevi pis suyu değil, görece temiz ama içinde kum, çakıl, yaprak ve toprak bulunan yüzey suyunu tahliye etmektir. Bu yüzden çarkı ve geçiş çapı iri katıyı öğütmeye değil, aşındırıcı katıyı tıkanmadan geçirmeye göre seçilir.

Bu pompanın çalıştığı yerler bellidir: otopark giriş rampasının dibindeki toplama çukuru, su basma riski olan bir bodrum, asansör kuyusu tabanı, avlu ve teras süzgeçlerinin bağlandığı kuyu, çatı yağmur inişlerinin toplandığı hazne. Ortak özellik, suyun anlık ve düzensiz gelmesidir; sağanak başlayınca debi dakikalar içinde tepeye çıkar, yağmur dinince sıfıra düşer. Pompanın bu ani pikle baş edebilmesi seçimin merkezindeki sorudur.

Yağmur suyu drenaj pompası, atık su pompasından geçirdiği sıvının karakteriyle ayrılır. Atık su pompası dışkı, lif ve iri katı içeren pis suyu 50 mm ve üzeri küre geçişiyle taşırken, yağmur pompası temiz-az kirli yüzey suyunu ve 10 mm mertebesindeki kum-çakılı geçirir. İki tipin farkını ayrıntılı karşılaştıran /blog/drenaj-pompasi-atik-su-pompasi-farki yazısı bu ayrımı derinleştirir. Ürün seçenekleri /urunler/pompa-sistemleri/drenaj-atik-su sayfasında listelenmiştir.

02Yağmur suyu debisi neden en belirleyici kriter?

Yağmur suyu debisi, pompayı belirleyen tek başına en önemli girdidir çünkü basma yüksekliği çoğu uygulamada küçük ve tahmin edilebilirdir. Bir bodrum ya da rampa çukurundan yağmur suyu kanalına genellikle 4 ila 10 metre yükselirsiniz; oysa gelen debi, aynı alanda hafif yağmurla sağanak arasında on kat değişebilir. Bu yüzden hesabın ağırlığı basmaya değil debiye biner.

Debiyi hafife almanın sahadaki sonucu doğrudan su baskınıdır. Pompa gelen pik debinin altında kalırsa kuyu dolar, su rampadan geri taşar ve otoparka ya da bodruma girer. Debiyi abartmanın bedeli ise pompanın çok kısa sürede kuyuyu boşaltıp durması, sık devreye girip çıkması ve motorun yorulmasıdır. Doğru debi, ne baskına ne de sürekli çalışma-durma döngüsüne izin veren aralıktır.

Debi hesabının çekirdeği tek bir formüldür: Q = ψ × i × A. Burada Q toplanan yağmur suyu debisi, ψ (psi) akış katsayısı, i yağış şiddeti, A ise drenaj alanıdır. Bu üç girdiden hangisini yanlış alırsanız sonuç o oranda kayar; bu yüzden her birini ayrı başlıkta netleştiriyoruz.

03Yağış şiddeti (l/s·ha) nedir ve hangi değer alınır?

Yağış şiddeti, birim alana birim zamanda düşen yağmur miktarıdır ve mühendislik hesabında litre/saniye·hektar (l/s·ha) biriminde kullanılır. Bir bölgenin yağış şiddeti, o bölgenin meteoroloji kayıtlarından türetilen şiddet-süre-frekans eğrilerinden okunur. Türkiye'nin çoğu şehri için tasarım yağış şiddeti, seçilen geri dönüş periyoduna göre 100 ile 300 l/s·ha arasında değişir.

Yağış milimetre/saat cinsinden verildiğinde birim çevirmek gerekir. Kural basittir: 1 mm/saat yağış, 1 hektar (10.000 m²) alanda 2,78 l/s debiye karşılık gelir. Yani i (l/s·ha) = 2,78 × yağış (mm/saat). Örneğin 50 mm/saatlik şiddetli bir sağanak, 2,78 × 50 = 139 l/s·ha yağış şiddeti demektir. Bu katsayı, saatte düşen milimetreyi saniyedeki litreye çeviren köprüdür.

04Akış katsayısı yüzeye göre nasıl değişir?

Akış katsayısı ψ, bir yüzeye düşen yağmurun ne kadarının süzülmeden akışa geçtiğini gösteren, 0 ile 1 arasında birimsiz bir sayıdır. Beton, asfalt ve çatı gibi geçirimsiz yüzeylerde suyun neredeyse tamamı akar; bu yüzden katsayı 1'e yakındır. Toprak, çim ve bitkili alanlarda suyun büyük kısmı toprağa sızar; katsayı 0,1 ile 0,3 arasına düşer.

Katsayıyı yanlış seçmek debiyi doğrudan yanıltır. Bir otopark rampasını çim gibi hesaplarsanız gerçek debinin dörtte birini bulur, pompayı küçük seçer ve su baskınına davetiye çıkarırsınız. Karışık bir alan varsa her yüzey tipini kendi alanı ve kendi katsayısıyla çarpıp toplarsınız; bu ağırlıklı toplam, tek bir ortalama katsayı tahmininden çok daha doğrudur.

Bu değerler tasarımda yaygın kullanılan aralıklardır; yüzeyin eğimi arttıkça ve toprak doygunlaştıkça katsayı üst sınıra yaklaşır. Sağanak süresince toprak kısa sürede doyacağı için bahçeli alanlarda dahi üst değere yakın seçmek güvenlidir.

05Geri dönüş periyodu debiyi nasıl büyütür?

Geri dönüş periyodu, tasarımı hangi şiddette bir yağmura göre yaptığınızı belirleyen ve yıl cinsinden ifade edilen bir kavramdır. İki yıllık periyot, ortalama iki yılda bir aşılan bir yağmura göre hesaplamak demektir; on yıllık periyot ise çok daha nadir ama çok daha şiddetli bir yağmura karşı korunmaktır. Periyot büyüdükçe tasarım yağış şiddeti ve dolayısıyla debi büyür.

Periyodu seçmek risk kararıdır. Bir bahçe süzgeci için iki yıllık periyot yeterlidir; taşarsa sadece çim ıslanır. Ama bir asansör kuyusu, otopark rampası veya bodrum için taşmanın bedeli çok yüksektir; burada 10, hatta 20 yıllık periyot seçilir. Kritik uygulamada düşük periyot seçmek, birkaç yılda bir su baskını riskini kabul etmek anlamına gelir.

Periyot arttıkça aynı bölgenin yağış şiddeti kabaca yüzde yirmi ila elli büyür. Bu yüzden kritik bir çukurda periyodu yükseltmek, debiyi ve dolayısıyla pompa boyutunu belirgin biçimde artırır.

06Drenaj alanı nasıl doğru ölçülür?

Drenaj alanı, yağmur suyunun toplanıp söz konusu kuyuya aktığı yatay izdüşüm alanıdır ve metrekare cinsinden ölçülür. Önemli olan yüzeyin gerçek eğik alanı değil, yukarıdan bakıldığındaki izdüşümüdür; çünkü yağmur düşey düşer. Eğimli bir çatının yağmur yükü, o çatının yatay izdüşüm alanıyla hesaplanır.

Alanı belirlerken yalnızca o kuyuya su veren yüzeyleri toplarsınız. Bir rampa çukuruna hem rampa yüzeyi hem de rampaya komşu, eğimi o yöne bakan avlu parçası akıyorsa, ikisinin izdüşümü toplanır. Komşu bir binadan gelen su, yandan taşan su ve rögar bağlantıları da hesaba katılmalıdır; sahada en sık atlanan kalem, planda görünmeyen bu ek katkı alanlarıdır.

07Örnek 1: Otopark rampası için debi ve pompa nasıl seçilir?

Bir otopark giriş rampasının su topladığı alanı hesaplayalım. Rampa ve komşu asfalt yüzeyin toplam izdüşümü A = 350 m² = 0,035 ha olsun. Yüzey asfalt olduğundan akış katsayısı ψ = 0,90 alınır. Rampa bir bodruma indiği için kritik uygulamadır ve 10 yıllık periyot seçilir; bu bölge için tasarım yağış şiddeti i = 200 l/s·ha kabul edelim.

Debiyi formülle bulalım: Q = ψ × i × A = 0,90 × 200 × 0,035 = 6,3 l/s. Bunu m³/h'ye çevirelim: 6,3 × 3,6 = 22,7 m³/h. Kuyunun tabanından yağmur suyu kanalına düşey yükselme 6 m, hat sürtünme kayıpları ve çek valf ile birlikte toplam manometrik yükseklik yaklaşık 8 mSS olarak çıkar. Yani pompanın çalışma noktası kabaca 23 m³/h debide 8 mSS basmadır.

Bu çalışma noktası tipik bir yağmur suyu drenaj pompası karakteridir: yüksek debi, düşük basma. Pik anında iki pompanın birlikte 23 m³/h vermesi için her biri yaklaşık 12 m³/h · 8 mSS seçilir; biri sürekli, biri pik ve yedek görevindedir. Kuyu hacmi, pompanın saatte en fazla on beş-yirmi kez devreye girmesini sınırlayacak biçimde belirlenir. Debi ve basma hesabının genel yöntemini /blog/atik-su-pompasi-nasil-secilir yazısında da bulabilirsiniz.

08Örnek 2: Çatı-avlu drenajı için hesap nasıl yapılır?

İkinci örnekte bir apartmanın çatı ve avlu sularının toplandığı kuyuyu ele alalım. İki yüzey de o kuyuya akıyor: çatı izdüşümü 240 m² (ψ = 0,95), avlu parke taşı 160 m² (ψ = 0,70). Alanları hektara çevirelim: çatı 0,024 ha, avlu 0,016 ha. Bu bir konut uygulamasıdır, 5 yıllık periyot ve i = 160 l/s·ha alalım.

Her yüzeyi ayrı hesaplayıp toplayalım. Çatı: 0,95 × 160 × 0,024 = 3,65 l/s. Avlu: 0,70 × 160 × 0,016 = 1,79 l/s. Toplam debi Q = 3,65 + 1,79 = 5,44 l/s = 19,6 m³/h. Kuyudan zemin kotundaki yağmur kanalına yükselme 4 m, kayıplarla birlikte manometrik yükseklik yaklaşık 6 mSS çıkar. Çalışma noktası kabaca 20 m³/h · 6 mSS olur.

Bu hesabın gösterdiği kritik nokta, karışık yüzeyi tek katsayıyla geçmemektir. Avluyu da çatı gibi 0,95 alsaydık debiyi 1,79 yerine 2,43 l/s bulur, toplamı yüzde on iki fazla, pompayı gereksiz büyük seçerdik. Tersine avluyu 0,30 gibi düşük tutsaydık pik anında yetmezdik. Her yüzeyi kendi katsayısıyla çarpıp toplamak, bu iki hatanın arasındaki doğru değeri verir.

09Ani pik neden ortalama debiyle karşılanamaz?

Ani pik, sağanağın ilk dakikalarında debinin tasarım değerinin üzerine çıktığı kısa süreli tepe noktasıdır. Yağmur suyu düzgün akmaz; bulut boşaldığında birkaç dakikalık çok yoğun bir dilim gelir, sonra debi düşer. Pompayı yalnızca saatlik ortalama debiye göre seçerseniz, bu ilk tepede pompa yetişemez ve kuyu hızla dolar.

Pikle baş etmenin iki yolu vardır: ya pompayı pik debiye göre büyütürsünüz, ya da kuyu hacmini tampon olarak kullanırsınız. İkisini birlikte kullanmak en ekonomik çözümdür. Pompa tasarım pikinin biraz altında seçilir; aradaki fark, kuyuda geçici olarak biriken suyla karşılanır. Kuyu hacmi, pik süresince gelen fazla suyu taşmadan tutacak kadar büyük olmalıdır.

10Drenaj pompasının karakteri neden düşük basma-yüksek debidir?

Yağmur suyu drenaj pompası, aynı güçte çok su basıp az yükselten bir karakterdedir çünkü işi büyük hacmi kısa mesafeye taşımaktır. Bir hidrofor yüksek basınç üretmek için çok kademeli seçilirken, drenaj pompası genellikle tek kademeli ve büyük çaplı çarklıdır; enerjisini debiye harcar. Bu yüzden pompa eğrisi düz ve alçaktır: debi büyür, basma küçük kalır.

Bu karakteri kavramak seçim hatasını önler. Yağmur kuyusuna yanlışlıkla yüksek basmalı ama düşük debili bir pompa koyarsanız, çalışma noktası eğrinin solunda kalır; pompa kuyuyu yeterince hızlı boşaltamaz. Doğru pompa, gereken debiyi kendi eğrisinin sağ kısmında, düşük basmada verendir. Pompa eğrisi okumayı /blog/atik-su-pompasi-nasil-secilir yazısındaki yöntemle netleştirebilirsiniz.

Çark tipi bu karakteri destekler. Yağmur suyunda kum, çakıl ve toprak bulunduğu için yarı açık veya vorteks çark tercih edilir; bu çarklar aşındırıcı katıyı tıkanmadan geçirir. Kapalı çark daha verimli olsa da kumla aşınır ve tıkanır. Gövde ise dökme demir veya paslanmaz olmalıdır; teknik plastik gövde, kum yüklü suyun aşındırmasına uzun ömürle dayanamaz.

11Otomatik şamandıra nasıl çalışır ve neden şart?

Otomatik şamandıra, kuyudaki su seviyesi yükselince pompayı çalıştıran, seviye düşünce durduran, suyla yüzen bir seviye anahtarıdır. Yağmur suyu düzensiz geldiği için pompayı elle çalıştırmak mümkün değildir; şamandıra pompayı yağmurla senkron kılan otomasyonun temelidir. Su yükselir, şamandıra kalkar, kontak kapanır, pompa basar.

Şamandıranın ayarı doğrudan pompa ömrünü etkiler. Çalıştırma ve durdurma seviyeleri birbirine çok yakınsa pompa saniyeler arayla girip çıkar; bu sık devir motoru yakar. İki seviye arasındaki mesafe, pompanın her devrede yeterince uzun çalışacağı kadar açık olmalıdır. Genel kural, saatteki devir sayısını on beş-yirminin altında tutmaktır.

Kritik uygulamalarda ayrı bir alarm şamandırası zorunludur. Pompa arızalanır ya da pik onu aşarsa, alarm seviyesi su taşmadan önce uyarı verir; böylece müdahale için zaman kazanılır.

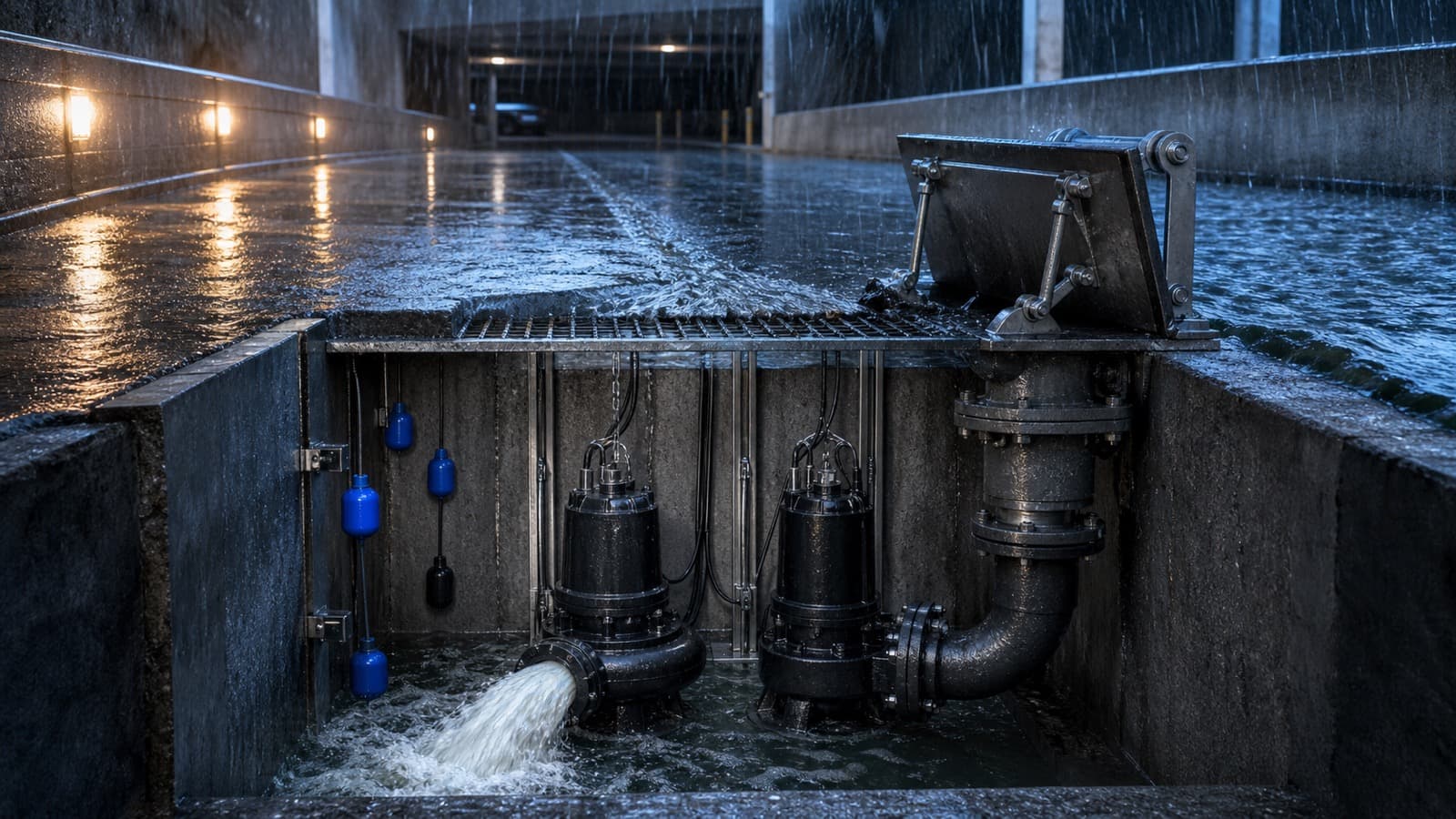

12Çift pompa ve pik kademesi ne zaman gerekir?

Çift pompa, bir kuyuya iki pompa konularak hem yedeklilik hem de pik karşılama sağlayan düzenlemedir. Kritik hiçbir yağmur kuyusu tek pompayla bırakılmaz; çünkü tek pompa arızalanırsa su tahliyesi tamamen durur ve baskın kaçınılmaz olur. İkinci pompa hem arızada devreye girer hem de pikte birinciye ortak olur.

İki pompa iki farklı mantıkla çalıştırılabilir. Birincisi dönüşümlü (alternatif) çalışmadır: her devrede sıra değişir, iki pompa eşit yıpranır ve ikisi de sürekli test edilmiş olur. İkincisi kademeli çalışmadır: normal debide tek pompa yeter, su yüksek seviyeye çıkarsa yani pik gelirse ikinci pompa da devreye girer ve ikisi paralel basar.

Kademeli düzende ikinci pompanın start seviyesi, birincinin biraz üstüne ayarlanır. Böylece hafif yağmurda tek pompa, sağanakta iki pompa çalışır; enerji boşa harcanmaz ama pik anında kapasite ikiye katlanır. Paralel bağlantının debiyi nasıl topladığını /blog/grundfos-seg-se-atik-su-pompalari yazısında görebilirsiniz.

13Çek valf ile şehir kanalından geri su nasıl önlenir?

Çek valf, suyun yalnızca tek yönde geçmesine izin verip ters yöne kapanan, otomatik çalışan bir vanadır. Yağmur suyu drenajında çek valf iki kritik işi görür: pompa durunca basma hattındaki suyun kuyuya geri boşalmasını önler ve daha önemlisi şehir yağmur kanalı dolduğunda kanaldan kuyuya doğru geri suyu keser.

Geri su, alçak kotlu bir bodrum ya da rampa için en sinsi baskın nedenidir. Şiddetli yağmurda şehir kanalı da dolar ve kanaldaki su, bağlı olduğunuz noktadan sizin kuyunuza geri basar. Çek valf yoksa bu geri su doğrudan bodruna girer; pompa çalışsa bile kanaldan gelen suyu kendi kuyusuna geri pompalamış olur. Çek valf, hattı kanal tarafına karşı tek yönlü kilitler.

14Kuru çalışma neden önlenmeli ve nasıl?

Kuru çalışma, pompanın içinde yeterli su olmadan çalışması durumudur ve dalgıç bir drenaj pompası için en hızlı arıza nedenidir. Bu pompalar soğutmasını içinden geçen suyla yapar; su bitince motor birkaç dakikada aşırı ısınır ve salmastra ile sargı zarar görür. Yağmur suyu kuyusu tanım gereği bazen boşalacağı için kuru çalışma riski her zaman vardır.

Kuru çalışmayı önlemenin temeli doğru stop seviyesidir. Alçak şamandıra, pompanın emişi açığa çıkmadan hemen önce onu durduracak biçimde ayarlanır. Şamandıra tek başına yetmezse, kritik pompalarda ayrıca kuru çalışma koruma rölesi veya alçak seviye elektrotu kullanılır; bunlar seviye kritik alçaldığında pompayı elektriksel olarak keser.

15Bodrum, asansör çukuru ve otopark rampasında ne değişir?

Uygulama tipi, aynı debi hesabı üzerine farklı güvenlik katmanları ekler. Temel debi formülü her yerde aynıdır; değişen şey seçilen geri dönüş periyodu, yedeklilik derecesi ve alarm gereksinimidir. Riskin büyüklüğü uygulamayı belirler: taşmanın bedeli arttıkça periyot yükselir, tek pompa çift pompaya döner, alarm zorunlu hale gelir.

Asansör kuyusu özel bir durumdur. Buraya giren su hem asansör mekaniğini bozar hem de can güvenliği riski yaratır; bu yüzden en yüksek periyot, çift pompa ve alarm birlikte istenir. Otopark rampası benzer biçimde kritiktir çünkü su doğrudan araçlara ve bodruma iner. Bir teras ya da avlu drenajında ise risk daha düşüktür; taşarsa sınırlı hasar olur.

Bu tabloda dikkat edilecek nokta, kritik uygulamada asla tek katmanla yetinilmemesidir. Asansör kuyusunda hem çift pompa hem alarm hem kuru çalışma koruması birlikte bulunur; bunlardan biri eksikse sistem tam güvenli sayılmaz.

16Portföyümüzde hangi yağmur suyu drenaj pompaları var?

Vekron Mekanik portföyünde yağmur suyu ve yüzey suyu tahliyesi için dalgıç drenaj pompaları, kılavuz raylı sabit montaj setleri, şamandıralı seviye kontrolleri ve çek valfli basma hattı ekipmanları bulunur. Seçim, yukarıdaki debi ve basma hesabından çıkan çalışma noktasına göre yapılır; markaya değil, hesabın verdiği debi-basma çiftine göre pompa belirlenir. Katalog seçenekleri /urunler/pompa-sistemleri/drenaj-atik-su sayfasında listelenmiştir.

Aşındırıcı katı içeren yüzey suyunda vorteks veya yarı açık çarklı, dökme demir gövdeli tipler önerilir. Yüksek pikli ve kritik uygulamalarda kılavuz raylı çift pompa seti, otomatik dönüşüm panosu ve alarm şamandırasıyla birlikte teklif edilir. Emişte kum ve çakıl varsa, kuyu girişine bir kaba ızgara veya pislik tutucu eklemek pompayı korur; bu ekipman /urunler/tesisat-ekipmanlari/pislik-tutucu sayfasındadır.

Marka ve kategori genişliğini /markalar sayfasından, benzer pompa konularını /blog/konu/pompa-sistemleri hub sayfasından inceleyebilirsiniz. Doğru pompayı seçmek için ihtiyaç duyduğunuz debi ve basma değerlerini bize iletirseniz, portföyden uygun modeli birlikte belirleriz.

17Toplama kuyusu hacmi nasıl boyutlandırılır?

Toplama kuyusu, yağmur suyunun pompaya verilmeden önce biriktiği hazne olup hacmi iki bağımsız koşuldan büyük olanına göre belirlenir. Birinci koşul devir sınırıdır: pompanın motoru saatte belirli sayıdan fazla çalışıp durmamalıdır. İkinci koşul pik tamponudur: pompanın karşılayamadığı fazla debi kuyuda taşmadan birikebilmelidir. Hangi koşul daha büyük hacim isterse kuyu ona göre yapılır.

Devir koşulunu hesaplamak için pompanın bir devirde attığı su miktarını bilmek gerekir. Start ve stop seviyeleri arasındaki hacim, pompa debisinin dörtte birine eşit alınırsa devir sayısı en aza iner; bu klasik kuraldır. Örneğin 20 m³/h basan bir pompada bu hacim yaklaşık 1,25 m³'e karşılık gelir. Daha küçük kuyu, pompayı sık girip çıkmaya zorlar ve motoru yorar.

Kuyunun geometrisi de önemlidir. Emiş, kuyu dibinden birkaç santim yukarıda konumlanır ki dipteki kum ve çamur çekilmesin; ama stop seviyesi de emişi açığa çıkarmayacak kadar yüksekte kalmalıdır. Kuyu tabanı, katının bir noktada toplanıp temizlenmesini kolaylaştıracak biçimde hafif eğimli dökülür. Bu detaylar, doğru boyutlanmış bir kuyunun uzun ömürlü ve bakımı kolay çalışmasını sağlar.

18Manometrik yükseklik ve hat kayıpları nasıl hesaplanır?

Manometrik yükseklik, pompanın suyu bastığı toplam yüktür ve iki bileşenden oluşur: statik yükseklik ile sürtünme kayıpları. Statik yükseklik, kuyunun su seviyesinden basma noktasına, yani yağmur suyu kanalı kotuna kadar olan düşey mesafedir. Sürtünme kayıpları ise suyun boru, dirsek, çek valf ve çıkış boyunca ilerlerken enerji kaybetmesinden doğar. Toplam manometrik yükseklik bu ikisinin toplamıdır.

Sürtünme kaybını hesaplamak seçimin doğruluğunu belirler. Kayıp, boru çapı küçüldükçe ve debi arttıkça hızla büyür; su hızı ikiye katlanınca kayıp kabaca dörde katlanır. Bu yüzden basma hattı, su hızını 1,5 ila 2,5 m/s aralığında tutacak çapta seçilir. Daha ince boru ekonomik görünür ama sürtünme kaybını ve dolayısıyla enerjiyi büyütür; daha kalın boru gereksiz maliyet getirir.

Bu örnekte statik 6 m olsa da toplam manometrik yükseklik 8 mSS'yi aşar; kayıpları ihmal edip pompayı yalnızca statik yüksekliğe göre seçmek, gerçek çalışma noktasını kaçırmanın en yaygın nedenidir. Kayıpları eklemeyi unutan bir seçimde pompa hedeflenen debiyi veremez.

19Pompa eğrisi ile çalışma noktası nasıl oturtulur?

Çalışma noktası, pompa eğrisi ile sistem eğrisinin kesiştiği tek noktadır ve pompanın gerçekte hangi debide, hangi basmada çalışacağını gösterir. Pompa eğrisi katalogdan gelir: debi arttıkça pompanın verebildiği basma düşer. Sistem eğrisi ise tesisinizden gelir: debi arttıkça hattın sürtünme kaybı, dolayısıyla gereken basma artar. İki eğrinin kesiştiği yer pompanın oturacağı noktadır.

Bu noktayı doğru okumak, kataloğa bakıp gözle pompa seçmekten çok daha güvenilirdir. Hesapladığınız debi-basma çiftini pompa eğrisi üzerine koyarsınız; nokta eğrinin üstünde veya çok altında kalırsa o pompa yanlıştır. İdeal seçimde çalışma noktası, pompanın en yüksek verimli bölgesine, yani eğrinin orta kısmına yakın düşer. Eğri okuma yöntemini /blog/atik-su-pompasi-nasil-secilir yazısı adım adım gösterir.

20Basma hattı çapı ve su hızı nasıl belirlenir?

Basma hattı çapı, seçilen debiyi kabul edilebilir bir su hızıyla taşıyacak biçimde belirlenir. Su hızı çok düşükse hatta katı çöker ve tıkanma başlar; çok yüksekse sürtünme kaybı ve aşınma artar. Yağmur suyu drenajında hedef aralık 1,5 ila 2,5 m/s'dir; bu aralık hem katıyı askıda tutar hem kaybı makul sınırda bırakır.

Çapı bulmak için debiden yola çıkarsınız. Su hızı, debinin boru kesit alanına bölümüdür; istenen hızı sağlayan çapı bu ilişkiden çözersiniz. Örneğin 20 m³/h (5,56 l/s) debiyi 2 m/s hızda taşımak için gereken kesit alanı yaklaşık 28 cm²'dir; bu da kabaca DN60 mertebesinde bir boru demektir. Uygulamada standart çaplara yuvarlanır ve genelde DN65 veya DN80 seçilir.

Tabloda 20 m³/h için DN50 hızı 2,8 m/s ile üst sınırın üstündedir, DN65 ise 1,7 m/s ile ideal aralıktadır. Bu yüzden 20 m³/h civarı bir debide DN65 doğru seçimdir; DN50 kaybı ve aşınmayı, DN80 ise gereksiz maliyeti getirir.

21Yağmur suyu pompasının bakımı nasıl yapılır?

Yağmur suyu drenaj pompasının bakımı, düzensiz çalışması ve kum yüklü su nedeniyle atık su pompasından farklı bir disiplin ister. Pompa çoğu zaman kuru bekler, yağmurda aniden yüklenir; bu döngü hem çarkta hem salmastrada yıpranma yaratır. Düzenli bakım, pompanın bir sonraki sağanakta çalışmama riskini ortadan kaldırır.

Bakımın kalbi kuyu temizliğidir. Yağmur suyuyla gelen kum, çakıl ve yaprak kuyu dibinde birikir; birikinti emiş seviyesine ulaşınca pompa katıyı çeker ve çark aşınır. Kuyu dibi yağış mevsimi öncesi ve sonrası temizlenir. Şamandıralar da birikinti ve yağla kaplanıp yapışabilir; her bakımda serbest hareket ettikleri kontrol edilir.

Kritik uygulamalarda yağış mevsimi başlamadan bir deneme çalıştırması yapılır: kuyu suyla doldurulup pompaların, şamandıraların, alarmın ve çift pompa dönüşümünün gerçek koşulda çalıştığı doğrulanır. Uzun kuru dönemden sonra ilk çalışmada arıza çıkması en sık görülen sahne olduğu için bu deneme atlanmamalıdır.

22Sık yapılan 5 hata

Yağmur suyu drenaj pompası seçiminde en sık tekrarlanan hatalar öngörülebilir ve önlenebilir. Bu beş hata, sahadaki su baskınlarının büyük kısmının kök nedenidir; her biri hesabın belirli bir adımını atlamaktan doğar.

• Debiyi ortalama yağmura göre hesaplamak: Pompa saatlik ortalamayı karşılar ama sağanağın ilk dakikalarındaki pike yetişemez. Tasarım pikini şiddet-süre eğrisinden okuyun, kuyu tamponuyla birlikte boyutlandırın.
• Akış katsayısını yanlış almak: Asfalt yüzeyi çim gibi hesaplamak debiyi dörtte bire düşürür. Her yüzeyi kendi katsayısıyla ayrı ayrı hesaplayıp toplayın.
• Çek valf koymamak: Şehir kanalı dolunca geri su doğrudan bodruna girer. Basma hattına çek valf, kritik yerde ayrıca geri akış klapesi ekleyin.
• Kritik kuyuyu tek pompaya bırakmak: Tek pompa arızalanınca tahliye tamamen durur. Bodrum, rampa ve asansör kuyusunda çift pompa ve alarm zorunludur.
• Şamandıra seviyelerini çok yakın ayarlamak: Pompa saniyeler arayla girip çıkar, motor yanar. İki seviye arasını, pompanın her devrede yeterince uzun çalışacağı kadar açın.

23Devreye alma kontrol listesi

Devreye alma, pompayı takıp elektriği vermekle bitmez; sistemin gerçek bir yağmurda çalışacağını doğrulamakla biter. Aşağıdaki liste, teslim öncesi her yağmur suyu drenaj pompası kuyusunda kontrol edilmelidir.

• Debi hesabı doğrulandı mı: Alan, akış katsayısı ve yağış şiddeti proje değerleriyle kontrol edildi, çalışma noktası pompa eğrisine oturtuldu.
• Şamandıra seviyeleri ayarlandı mı: Start, stop ve varsa alarm seviyeleri işaretlendi; iki seviye arası saatte devir sayısını on beş-yirminin altında tutuyor.
• Çek valf ve geri akış klapesi takıldı mı: Basma hattında çek valf, kritik uygulamada geri akış klapesi mevcut ve ters yönü kestiği test edildi.
• Kuru çalışma koruması çalışıyor mu: Stop seviyesi emişi açığa çıkarmıyor; kritik pompada kuru çalışma rölesi kuyu boşaltılarak test edildi.
• Çift pompa dönüşümü sınandı mı: Kademeli veya dönüşümlü çalışma panosu, iki pompayı da sırayla çalıştırıyor; pik senaryosunda ikisi paralel basıyor.
• Alarm devreye giriyor mu: Su alarm seviyesine yapay olarak çıkarıldığında sesli/görsel uyarı verildi.
• Kuyu ve emiş temiz mi: Kuyu dibi kum ve çamurdan arındırıldı, giriş ızgarası veya pislik tutucu takıldı.
• Elektrik ve topraklama uygun mu: Motor koruma sınıfı, kaçak akım rölesi ve topraklama dalgıç pompa için doğrulandı.

24Sık Sorulan Sorular

Yağmur suyu drenaj pompası nasıl seçilir sorusunun kısa cevabı nedir?

Debiyi yağış şiddeti, drenaj alanı ve akış katsayısının çarpımından hesaplayıp bu debiyi düşük basma yüksekliğinde karşılayacak dalgıç bir pompa seçin. Kritik uygulamada çift pompa, çek valf, otomatik şamandıra ve kuru çalışma koruması ekleyin. Karar debiye ve pik yüküne göre verilir, markaya göre değil.

Yağış şiddeti değerini nereden bulurum?

Yağış şiddeti bölgenin meteoroloji kayıtlarından türetilen şiddet-süre-frekans eğrilerinden okunur ve seçilen geri dönüş periyoduna bağlıdır. Milimetre/saat cinsinden bir değeriniz varsa, l/s·ha birimine çevirmek için 2,78 ile çarpın. Türkiye'nin çoğu şehri için tasarım şiddeti 100 ile 300 l/s·ha arasındadır.

Akış katsayısını nasıl seçerim?

Akış katsayısı yüzeyin geçirimsizliğine göre belirlenir: çatı ve asfaltta 0,90 civarı, parke taşında 0,60-0,80, çim ve toprakta 0,10-0,30. Karışık alanlarda her yüzeyi kendi alanı ve katsayısıyla çarpıp toplayın. Sağanak süresince toprak doyacağı için bahçeli alanlarda dahi üst değere yakın seçmek güvenlidir.

Ortalama debi yerine neden pik debiye göre seçmeliyim?

Yağmur suyu düzensiz gelir; sağanağın ilk dakikalarında debi tasarım tepesine çıkar, sonra düşer. Ortalamaya göre seçilen pompa bu ilk pike yetişemez ve kuyu taşar. Pompayı tasarım pikinin biraz altında seçip aradaki farkı kuyu tampon hacmiyle karşılamak en ekonomik ve güvenli çözümdür.

Çek valf yağmur suyu drenajında neden bu kadar önemli?

Çek valf, şehir yağmur kanalı dolduğunda kanaldan kuyunuza geri suyu keser ve pompa durunca basma hattındaki suyun geri boşalmasını önler. Alçak kotlu bir bodrumda çek valf yoksa geri su doğrudan içeri girer. Kritik yerlerde çek valfe ek olarak geri akış klapesi de takılır.

Yağmur suyu kuyusuna tek pompa yeterli mi?

Düşük riskli bahçe ve avlu drenajında tek pompa yeterlidir. Ancak bodrum, otopark rampası ve asansör kuyusu gibi taşmanın ağır hasar verdiği yerlerde çift pompa zorunludur. Tek pompa arızalanınca tahliye tamamen durur; ikinci pompa hem yedek görevi görür hem pikte birinciye paralel basar.

Drenaj pompası kuru çalışırsa ne olur?

Dalgıç drenaj pompası soğutmasını içinden geçen suyla yapar; su bitince motor birkaç dakikada aşırı ısınır, salmastra ve sargı zarar görür. Kuyu boşaldığında pompayı durduracak doğru bir stop seviyesi ve kritik pompalarda ayrı bir kuru çalışma koruma rölesi bu arızayı önler.

Yağmur suyu pompasının çarkı neden vorteks veya yarı açık olmalı?

Yüzey suyunda kum, çakıl, yaprak ve toprak bulunur; vorteks ve yarı açık çarklar bu aşındırıcı katıyı tıkanmadan geçirir. Kapalı çark daha verimli olsa da kumla aşınır ve tıkanır. Aynı nedenle gövde dökme demir veya paslanmaz seçilir; teknik plastik gövde kum yüklü suyun aşındırmasına uzun ömürle dayanmaz.

Kuyu hacmini nasıl belirlerim?

Kuyu hacmi iki koşulu karşılamalıdır: pompanın saatte on beş-yirmiden fazla devreye girmemesi ve pik anında pompanın karşılayamadığı fazla suyu taşmadan tutabilmesi. Çalışma seviyeleri arasındaki hacim, pik süresince gelen fazla debiyi barındıracak kadar büyük seçilir. Bu tampon, ani piki pompa yerine kuyunun karşılamasını sağlar.

Yağmur suyunu şehir atık su kanalına verebilir miyim?

Yağmur suyu ayrık kanalizasyon sistemlerinde ayrı yağmur suyu kanalına verilmelidir; birleşik sistemlerde ise idarenin izin verdiği bağlantı noktasına bağlanır. Yanlış bağlantı hem yasal sorun yaratır hem de sağanakta atık su kanalını taşırır. Bağlantı noktası ve kotu, çek valf gereksinimini de belirlediği için proje aşamasında netleştirilmelidir. Mümkün olan yerlerde yağmur suyunu kanala vermek yerine bahçeye sızdırma kuyusuna ya da yağmur suyu hasat tankına yönlendirmek hem yükü azaltır hem de suyu değerlendirir; bu durumda pompanın basma noktası ve manometrik yüksekliği yeni hedefe göre yeniden hesaplanır.
