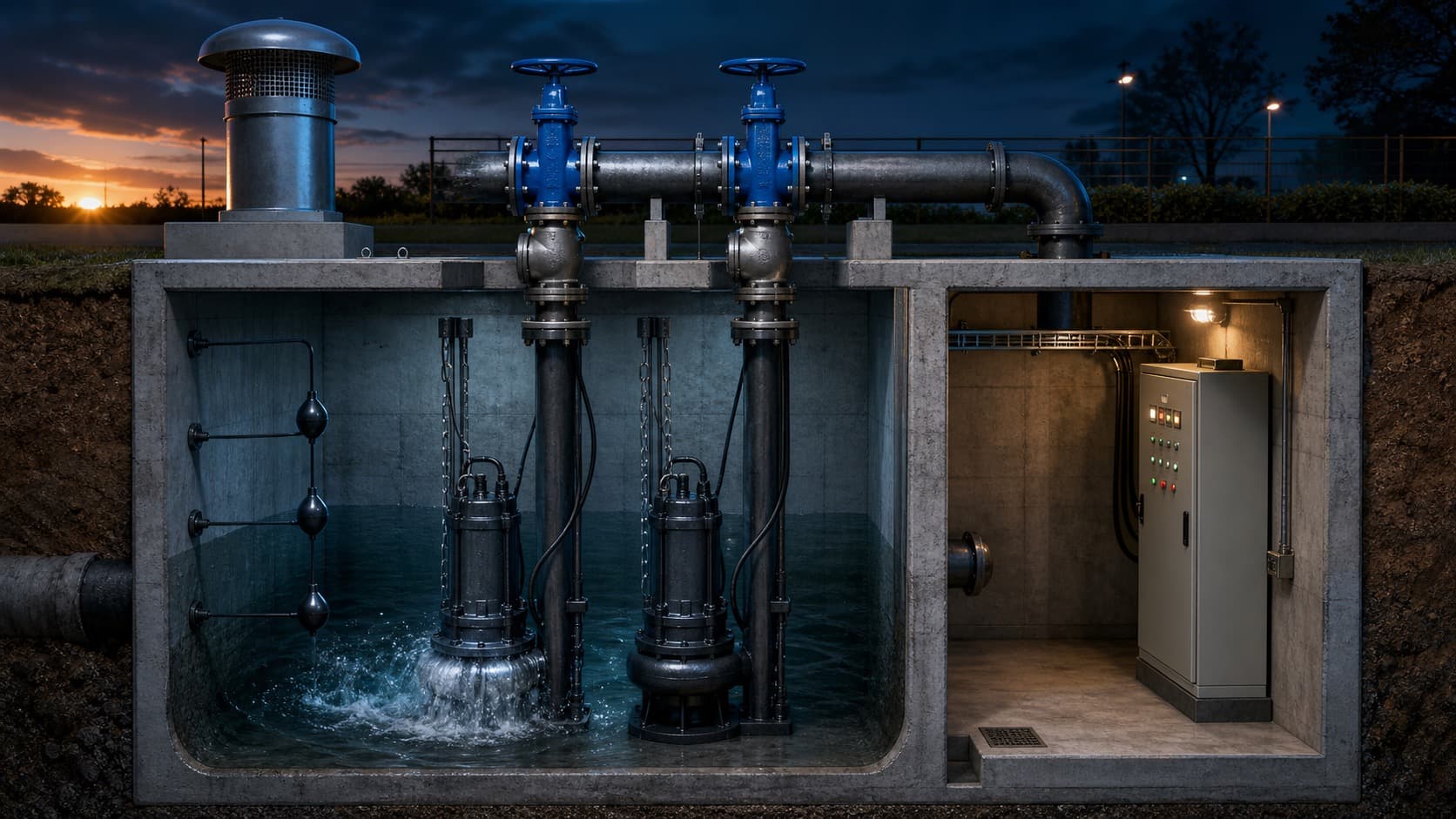

Terfi Merkezi Pompa Seçimi Nasıl Yapılır? Debiden Kuyu Hacmine Atık Su Terfi İstasyonu Boyutlandırma Rehberi

Terfi merkezi pompa seçimi, tek bir pompayı katalogdan seçmek değil, gelen debiyi eşzamanlı pik yüke göre bulup, terfi yüksekliğini statik kot farkı ile basma hattı sürtünmesini toplayarak hesaplayıp, buna uygun çark, çift pompa yedekleme ve kuyu hacmini birlikte boyutlandırmaktır. Doğru sonuç, üç sayının çakıştığı çalışma noktasıdır: debi, yükseklik ve saatteki kalkış sınırı.

Bu yazıda bir atık su terfi merkezini sahada boyutlandırma sırasına göre şunları bulacaksınız:

• Eşzamanlı debinin eşzamanlılık ve pik faktörle nasıl bulunduğu
• Terfi yüksekliğinin statik kot farkı ile basma hattı sürtünme kaybının toplamı olarak hesabı
• Basma hattı çapının minimum 0,7 m/s ve maksimum 2,5 m/s akış hızı penceresine göre seçimi
• Kuyu faydalı hacmi ile saatteki start sayısı arasındaki bağın nasıl çözüldüğü
• Çift pompa dönüşümlü çalışma, N+1 yedekleme ve otomatik alternatörün mantığı
• Hazır paket terfi istasyonu ile saha imalatı arasındaki karar kriteri
• Kuru montaj ile ıslak dalgıç montajın, çek valf, sürgülü vana ve koku-gaz havalandırmasının yeri
• Site terfisi ve belediye rögar terfisi için iki ayrı sayısal boyutlandırma örneği
• Pano, alarm, sık yapılan beş hata ve devreye alma kontrol listesi

01Terfi merkezi nedir ve pompa istasyonundan farkı var mıdır?

Terfi merkezi, kanalizasyon veya atık su kotunun yer çekimiyle akıtılamayacak kadar düştüğü bir noktada, biriken atık suyu daha yüksek bir kota veya uzaktaki bir kolektöre basınçla ileten yapıya denir. Pratikte "atık su terfi merkezi", "terfi istasyonu" ve "pompa istasyonu" aynı işi tanımlar; ölçek büyüdükçe "merkez" sözcüğü tercih edilir. Çekirdeği bir kuyu, en az iki pompa, basma hattı, vanalar ve kontrol panosudur.

Bir terfi merkezini basit bir drenaj çukurundan ayıran şey, sürekli ve öngörülebilir bir yük altında, kesintisiz çalışacak biçimde boyutlandırılmasıdır. Drenaj çukuru arıza anında suyu boşaltır; terfi merkezi ise binanın ya da mahallenin atık suyunu 7 gün 24 saat, pik anlarda bile taşırmadan iletmek zorundadır. Bu nedenle yedekleme, otomatik alternatör ve alarm bir seçenek değil, tasarımın parçasıdır.

Boyutlandırmanın mantığı hep aynıdır: önce en zorlu anın debisi bulunur, sonra o debiyi seçilen kota basacak yükseklik hesaplanır, en sonunda pompanın çok sık kalkıp durmasını önleyecek kuyu hacmi belirlenir. Bu üç adım birbirine bağlıdır; birini diğerinden bağımsız çözmek, sahada ya taşan bir kuyu ya da yılda birkaç kez yanan bir motor demektir.

02Terfi merkezi pompa seçimi hangi verilerle başlar?

Terfi merkezi pompa seçimi, dört veri toplanmadan başlamaz: gelen atık su debisi, kaynak ile basma noktası arasındaki kot farkı, basma hattının uzunluğu ile güzergâhı ve sıvının karakteri. Bu dört veri, sırasıyla debiyi, terfi yüksekliğini, sürtünme kaybını ve çark tipini belirler. Eksik veriyle yapılan seçim tahmindir, mühendislik değildir.

Gelen debi için bina tipi, daire veya nüfus sayısı, tüketim kalıbı ve varsa endüstriyel deşarj bilinmelidir. Kot farkı için kuyu taban kotu, en düşük durma seviyesi ve basma noktasının kotu ölçülür. Basma hattı için toplam uzunluk, çap adayları, dirsek ve vana sayısı çıkarılır. Sıvı karakteri için ise atığın evsel mi endüstriyel mi olduğu, katı ve lif içeriği belirlenir; bu, /blog/atik-su-pompasi-nasil-secilir yazısında ayrıntılı ele alınan çark seçimini yönlendirir.

Bu yazının odağı, tekil pompa seçiminden çok merkezin bütününü boyutlandırmaktır. Yani hangi çarkın seçileceğinden önce, kaç pompanın, ne debide, ne yükseklikte ve hangi kuyu hacmiyle çalışacağını çözeriz. Çark ve gövde kararının kendisi /blog/foseptik-icin-hangi-pompa ve /blog/grundfos-seg-se-atik-su-pompalari yazılarında derinleştirilmiştir; burada onları kısa geçip sistem hesabına odaklanıyoruz.

03Eşzamanlı debi nasıl hesaplanır: eşzamanlılık ve pik faktör

Eşzamanlı debi hesabı, bir binadaki tüm cihazların aynı anda değil, gerçekçi bir eşzamanlılıkla deşarj ettiği varsayımıyla yapılan pik debinin bulunmasıdır. Toplam kurulu deşarj kapasitesini olduğu gibi almak, gerçekte hiç oluşmayan bir pik için devasa pompa seçtirir. Doğru yol, ortalama debiyi bir pik faktörle çarpmaktır.

Ortalama debi, günlük atık su hacminin gerçek akış saatine bölünmesiyle bulunur. Evsel atık suda pratik bir kabul, kişi başı 150 ila 200 litre/gün su tüketiminin yaklaşık yüzde 80'inin atık suya dönüşmesidir. Bu günlük hacim genelde 10 ila 14 saatlik bir aktif akış aralığına yayılır; gece debisi düşer. Ortalama debiyi bulduktan sonra, aynı anda kaç kaynağın deşarj ettiğini yakalayan bir pik faktör uygulanır.

Pik faktör, nüfus küçüldükçe büyür. Az sayıda daireli bir sitede tuvalet, çamaşır ve mutfak deşarjları üst üste bindiği için pik, ortalamanın 3 ila 4 katına çıkabilir; kalabalık bir belediye havzasında ise deşarjlar dağıldığından bu faktör 1,8 ila 2,5 bandına iner. Seçim daima pik debiye göre yapılır, ortalamaya göre değil.

04Terfi yüksekliği nasıl bulunur: statik yük artı basma hattı sürtünmesi

Terfi yüksekliği, iki bileşenin toplamıdır: pompanın en düşük durma seviyesi ile basma noktası arasındaki geometrik kot farkı olan statik yük, ve seçilen debinin basma hattında yarattığı sürtünme kaybı olan dinamik yük. İkisi toplanmadan seçilen pompa, ya suyu tepeye çıkaramaz ya da gereğinden güçlü seçilip enerji ve para yakar.

Statik yük ölçüm işidir: en düşük su seviyesi kotu ile deşarj noktası kotu arasındaki fark. Burada yaygın hata, kuyu üst kotunu değil, pompanın gerçek durma seviyesini esas almaktır; pompa suyu tepeden değil, durduğu seviyeden yukarı basar. Dinamik yük ise hesap işidir ve tamamen seçilen debiye ve boru çapına bağlıdır; debi arttıkça sürtünme kaybı debinin karesiyle büyür.

Sürtünme kaybı, düz boru sürtünmesi ile dirsek, çek valf ve sürgülü vana gibi yerel dirençlerin toplamıdır. Yerel dirençler eşdeğer boru uzunluğuna çevrilerek düz boruya eklenir; atık su hatlarında çek valf ve iki-üç dirsek, düz boruya kolayca 10-15 metre eşdeğer ekleyebilir. Sürtünme kaybını ve pompanın bu noktada gerçekte ne verdiğini okumak için /blog/pompa-egrisi-nasil-okunur ve /blog/pompa-calisma-noktasi-nedir yazıları temel referanstır.

05Basma hattı çapı ve akış hızı: neden 0,7 m/s alt ve 2,5 m/s üst sınır?

Basma hattı çapı, atık su terfisinde iki karşıt kısıtın arasında seçilir: hız çok düşerse katı çöker ve hat tıkanır, çok yükselirse sürtünme kaybı ve enerji patlar. Bu yüzden atık su basma hattı akış hızı, kendini temizleyen minimum 0,7 m/s ile pratik maksimum 2,5 m/s arasında tutulur; tasarım hedefi genelde 1,0 ila 2,0 m/s bandıdır.

Alt sınır katı taşıma sınırıdır. Atık su içindeki kum, lif ve organik tane, 0,7 m/s altındaki hızda boru tabanına çöker; zamanla kesit daralır, hat tıkanır. Bu yüzden basma hattı, temiz su hattı gibi bol çaplı seçilemez; her devrede içindekini süpürecek kadar hızlı akmalıdır. Üst sınır ise hem sürtünme kaybını hem de darbe (su koçu) riskini sınırlar; 2,5 m/s üstünde kayıp ve aşınma hızla artar.

Akış hızı, debinin kesit alanına bölünmesiyle bulunur: v = Q / A. Belirli bir debide çapı büyütürseniz hız düşer ve sürtünme azalır ama katı çökme riski doğar; küçültürseniz hız ve sürtünme artar. Doğru çap, hedef debide hızı 0,7-2,5 m/s penceresine oturtan en küçük ticari çaptır. Bu çap aynı zamanda pompanın basma ağzından küçük olamaz ve serbest küre geçiş çapını daraltmamalıdır.

Tablodan okunan mantık nettir: 15 m³/h için DN65 hızı çok yüksek (aşınma), DN100 çok düşük (çökme); DN80 tam pencerededir. 40 m³/h için DN65 tehlikeli, DN80 uygundur. Çap seçimi debiye göre bu şekilde daraltılır.

06Kuyu faydalı hacmi ve saatteki start sayısı nasıl birlikte çözülür?

Kuyu faydalı hacmi, pompanın kalkış seviyesi ile durma seviyesi arasında kalan çalışma hacmidir ve amacı pompayı saatte belirli bir kalkış sınırının altında tutmaktır. Motor her kalkışta yüksek akım çeker ve ısınır; küçük bir kuyu pompayı çok sık kaldırıp durdurur, sargı yanar. Bu yüzden kuyu hacmi konfor için değil, motor ömrü için hesaplanır.

Saatteki start sayısı üreticinin motor için verdiği bir sınırdır; küçük dalgıç motorlarda saatte 15-20, büyük motorlarda 6-10 mertebesindedir ve üretici verisinden alınır, tahmin edilmez. Bir çevrimin süresi dolma ve boşalma süresinin toplamıdır. En kritik durum, gelen debinin pompa debisinin tam yarısı olduğu andır; bu noktada çevrim en kısa, start sıklığı en yüksektir. Faydalı hacim, bu en kötü anda bile saatlik start sınırını aşmayacak biçimde seçilir.

Pratik bağıntı şudur: gerekli faydalı hacim, pompa debisinin saatteki izinli start sayısına dört katıyla bölünmesiyle bulunur; yani V = Qp / (4 × z). Burada Qp pompa debisi, z saatteki izinli start sayısıdır. Bu formül tek pompa için en kötü senaryoyu (gelen debi = yarım pompa debisi) hedefler ve güvenli tarafta kalır.

07Kaç pompa gerekir: çift pompa dönüşümlü ve N+1 yedekleme

Bir terfi merkezinde varsayılan minimum iki pompadır ve ikisi çift pompa dönüşümlü çalışır: pano her çevrimde görevi sıraya sokar, böylece iki pompa eşit yıpranır ve biri arızalanırsa diğeri yükü tek başına taşır. Tek pompalı bir atık su terfi merkezi, o pompa durduğu an taşma demektir; kabul edilebilir bir tasarım değildir.

Yedekleme ilkesi N+1'dir: pik debiyi karşılamak için gereken çalışan pompa sayısı N ise, kurulan pompa sayısı en az N+1 olur. Küçük bir sitede pik debiyi tek pompa karşılıyorsa (N=1), kurulu sayı 2'dir; ikinci pompa yedektir ve çevrimlerde dönüşümlü devreye girer. Büyük bir merkezde pik için iki pompa paralel gerekiyorsa (N=2), kurulu sayı 3 olur ve üçüncüsü yedektir. Bu yedekli pompa istasyonu mantığı, bakımın çalışma durdurmadan yapılabilmesini de sağlar.

İki pompa paralel çalıştığında toplam debi, tek pompanın iki katı değildir; ortak basma hattındaki sürtünme arttığından çalışma noktası eğri üzerinde sola kayar ve toplam debi genelde tekin 1,5-1,8 katı olur. Bu düşüşü önceden hesaba katmak gerekir; paralel bağlantının debi kazancının neden doğrusal olmadığı /blog/tek-pompali-mi-cift-pompali-hidrofor-mu yazısında hidrofor örneğiyle de açıklanır ve aynı hidrolik mantık burada geçerlidir.

08Otomatik alternatör ve pano mantığı: görev nasıl dönüşümlü dağıtılır?

Otomatik alternatör, terfi panosunda görev sırasını her çevrimde değiştiren mantıktır; birinci çevrimde 1 numaralı pompa öncü, ikinci çevrimde 2 numaralı pompa öncü olur. Amacı, iki pompanın çalışma saatini ve yıpranmasını eşitlemek, ayrıca uzun süre boşta kalan bir pompanın salmastrasının kuruyup sıkışmasını önlemektir. Alternatörsüz bir panoda hep aynı pompa çalışır, biri erken yanar, diğeri hiç dönmediği için tutukluk yapar.

Pano seviye sinyaline göre kademeli devreye alır: durma seviyesinde her iki pompa durur; kalkış seviyesinde öncü pompa girer; su yükselmeye devam eder ve pik seviyeye ulaşırsa ikinci pompa da devreye alınır (peak-lag). En üstte bir alarm seviyesi bulunur; buraya ulaşılırsa pano sesli-görsel alarm verir ve mümkünse uzak bildirim gönderir. Bu kademeli mantık, hem normal yükü hem de pik yükü tek panodan yönetir.

Pano ayrıca kuru çalışma, aşırı akım, faz sırası ve motor termik korumasını içerir. Motor koruması olmadan bir tıkanma, motoru saatler içinde yakar. Otomatik alternatörlü, çift kontaktörlü ve seviye-alarm çıkışlı bir pano, terfi merkezinin en az pompa kadar kritik parçasıdır; ucuzlatılacak yer burası değildir.

09Hazır paket terfi istasyonu mu, saha imalatı mı?

Hazır paket terfi istasyonu, fabrikada bir tank içine pompaların, vanaların, çek valflerin, seviye kontrolünün ve bağlantıların monte edildiği, sahaya tek parça gelen çözümdür; saha imalatı ise betonarme bir kuyunun yerinde dökülüp ekipmanın orada kurulmasıdır. Karar, debi ölçeğine, yer koşullarına ve devreye alma hızına göre verilir.

Küçük ve orta debilerde hazır paket terfi istasyonu neredeyse her zaman doğru seçimdir. Sızdırmazlığı fabrikada test edilmiştir, koku yayılmaz, montaj birkaç günde biter ve seçim hatası riski düşüktür çünkü üretici pompayı, vanayı ve hacmi birlikte boyutlandırmıştır. Grundfos Multilift ailesi, bina içi ve bina dışı evsel-yarı endüstriyel terfi için bu sınıfın tipik örneğidir. Bina bodrumunda tuvalet-mutfak deşarjını terfi ettiren küçük paket üniteler de bu kategoridedir.

Büyük debilerde, derin kuyu gerektiren belediye uygulamalarında ve özel güzergâhlarda saha imalatı öne geçer. Betonarme ıslak kuyu istenen hacimde ve derinlikte dökülebilir, ağır dalgıç pompalar kılavuz raya oturtulur, kolektör ve vana odası ayrı planlanır. Bu ölçekte hazır paket ya yoktur ya da nakliyesi imkânsızdır. Uygun dalgıç ve dik milli terfi pompaları /urunler/pompa-sistemleri/drenaj-atik-su ve /urunler/pompa-sistemleri/dik-milli-pompalar sayfalarında listelenmiştir.

10Kuru montaj mı ıslak dalgıç montaj mı seçilmeli?

Islak montaj, pompanın kuyu içinde, terfi ettirdiği sıvının içine batık olarak çalıştığı düzendir; kuru montaj ise pompanın kuyunun yanındaki ayrı bir kuru bölmede, sıvının dışında durup emişini kuyudan aldığı düzendir. İkisi arasındaki seçim, bakım kolaylığı, sıvı sıcaklığı ve tesisin ölçeğine bağlıdır.

Islak dalgıç montaj en yaygınıdır: pompa kılavuz raya oturur, arıza halinde zincirle yukarı çekilir, motoru çevreleyen sıvı onu soğutur. Küçük ve orta terfi merkezlerinde standart budur; kompakttır, ucuzdur ve koku daha iyi kapatılır. Sakıncası, bakımın ıslak ve zorlu olması, ağır pompayı kuyudan çıkarmanın vinç gerektirmesidir.

Kuru montaj pompa düzeni büyük ve kritik istasyonlarda tercih edilir: pompa kuru bölmede erişilebilir, bakımı temiz ve hızlıdır, sürekli izlenebilir. Grundfos SL ailesi, hem ıslak dalgıç hem kuru montaj kurulabilen tipik bir çözümdür; aynı hidrolik iki montaj biçiminde de kullanılabilir. Kuru montajın bedeli, ayrı bir bölme, emme hattı ve genelde yatırım maliyetidir; büyük belediye ve endüstri tesislerinde bu bedel bakım kolaylığıyla geri döner.

11Çek valf ve sürgülü vana basma hattında nereye konur?

Basma hattında sıralama her zaman aynıdır: pompa çıkışından sonra önce çek valf, sonra sürgülü vana gelir. Çek valf pompa durduğunda sıvının geri kuyuya boşalmasını ve ters dönmeyi önler; sürgülü vana ise bakım için o pompayı hattan izole eder. İkisi birlikte, çift pompalı bir merkezde bir pompayı diğerini durdurmadan sökebilmeyi sağlar.

Çek valfin görevi kritiktir: geri akış olursa çark ters döner, su koçu darbesi oluşur ve çevrim başına suyun bir kısmı boşuna geri basılır. Atık su hatlarında top çek valf veya menteşeli tip kullanılır; katı geçişini engellemeyen, tıkanmayan tip seçilir. Her pompanın kendi çek valfi olur; ortak tek çek valf, bir pompa sökülürken diğerini de devre dışı bırakır.

Sürgülü vana tam açık ya da tam kapalı çalışır, debi kısmak için değil izole etmek için konur. Her iki pompa hattı, kendi çek valf ve sürgülü vanasından sonra ortak kolektörde birleşir. Bu düzen, N+1 yedeklemenin fiziksel karşılığıdır: bir kolu izole edip pompayı çekerken diğer kol çalışmaya devam eder. Emniyet ve izolasyon vanası seçenekleri /urunler/vana-sistemleri/emniyet-vanalari sayfasında incelenebilir.

12Koku ve gaz havalandırması nasıl çözülür?

Terfi kuyusu havalandırması, kuyuda ayrışan atıktan çıkan hidrojen sülfür ve metan gibi gazları güvenli biçimde dışarı atmak ve iç basıncı dengelemek için zorunludur. Havalandırmasız bir kuyu hem koku yayar hem de gaz birikimiyle korozyon ve patlama riski yaratır; ayrıca su seviyesi değişirken içeri-dışarı hava akışı gerekir.

Havalandırma bacası kuyunun üst kotundan başlar ve çatı üstü veya insanların bulunmadığı bir kota yükseltilir; ağzına gaz çıkışını serbest bırakan ama yağmuru engelleyen bir başlık konur. Hidrojen sülfür betonu ve metal ekipmanı hızla yer; bu yüzden kuyu içi malzeme ve pano dışı montajı bu gaza göre seçilir. Uzun bekleme süresi gaz üretimini artırdığından, kuyu faydalı hacmini gereğinden büyük tutmak koku sorununu kötüleştirir; hacim hesabı bu yüzden hem starttan hem kokudan ödün vermeyecek dengede tutulur.

Bina içi paket istasyonlarda havalandırma, ünitenin kendi gaz sıkı gövdesi ve ayrı bir havalık hattıyla çözülür. Bu üniteler sızdırmaz tasarlandığından koku bina içine geçmez; havalık dışarı verilir. Saha imalatı kuyularda ise havalandırma bacası, girişte gaz ölçümü ve kapalı alan giriş prosedürü ihmal edilmemesi gereken güvenlik unsurlarıdır.

13Sayısal örnek 1: bir sitenin evsel atık su terfi merkezi

İlk örnek, 120 daireli, daire başına ortalama 3 kişi kabul edilen bir sitenin bodrum kotundaki evsel atık su terfisidir. Amaç, gelen atık suyu 8 metre üstteki ana kanala, 60 metre uzunluğundaki bir basma hattıyla iletmektir. Sırayla debi, yükseklik, çap ve kuyu hacmini bulacağız.

Önce ortalama debi. Nüfus 120 × 3 = 360 kişi. Kişi başı 180 litre/gün su tüketiminin yüzde 80'i atık suya döner: 360 × 180 × 0,80 = 51.840 litre/gün ≈ 51,8 m³/gün. Bu hacim 12 saatlik aktif akışa yayılırsa ortalama debi 51,8 / 12 = 4,32 m³/h. Küçük-orta nüfusta pik faktörü 3 alırsak eşzamanlı debi (pik) = 4,32 × 3 ≈ 13 m³/h. Pompa bu pik debiye göre seçilir.

Şimdi terfi yüksekliği. Statik yük, en düşük durma seviyesi ile ana kanal kotu arasında 8 m ölçüldü. Basma hattı 60 m; çap için 13 m³/h debide DN80 seçilirse hız yaklaşık 0,72 m/s olur — alt sınırın hemen üstünde, kabul edilebilir. Sürtünme kaybı bu debi ve çapta yaklaşık metre başına 0,03 mSS mertebesindedir: 60 m için ≈ 1,8 mSS düz boru. Çek valf, sürgülü vana ve dört dirsek için ~12 m eşdeğer boru eklenirse ek kayıp ≈ 0,36 mSS; toplam dinamik yük ≈ 2,2 mSS. Terfi yüksekliği H = 8 + 2,2 ≈ 10,2 mSS.

Kuyu faydalı hacmi için pompa debisi Qp = 13 m³/h, motorun saatteki izinli start sayısı üreticiden z = 15 alınsın. V = Qp / (4 × z) = 13 / (4 × 15) = 13 / 60 ≈ 0,217 m³ ≈ 217 litre. Yani kalkış-durma seviyeleri arasındaki faydalı hacim en az 217 litre olmalıdır. Sonuç: 13 m³/h, ~10,2 mSS'lik iki pompa (biri çalışan, biri N+1 yedek, çift pompa dönüşümlü), DN80 basma hattı, ~220 litre faydalı hacim. Bu ölçek, hazır paket terfi istasyonu ile de karşılanabilir.

14Sayısal örnek 2: belediye rögar terfisi

İkinci örnek, bir mahalle kolektörünün alçak kaldığı bir noktadaki belediye rögar terfisidir. Havza yaklaşık 3.000 kişiye hizmet eder, atık su 14 metre üstteki üst kolektöre, 220 metre uzunluğunda bir basma hattıyla iletilecektir. Ölçek büyük olduğu için hem debi hem yedekleme farklı çıkar.

Ortalama debi: 3.000 × 180 × 0,80 = 432.000 litre/gün = 432 m³/gün. On dört saatlik aktif akışa yayılırsa 432 / 14 ≈ 30,9 m³/h. Kalabalık havzada pik faktörü 2 alınır: pik debi ≈ 30,9 × 2 ≈ 62 m³/h. Bu pik, tek pompaya yüklenmez; iki pompa paralel çalışacak biçimde N=2 kurgulanır, her biri yaklaşık 31-35 m³/h verir ve paralelde ortak hat sürtünmesiyle toplam ~62 m³/h'ye oturur. Kurulu sayı N+1 = 3'tür.

Terfi yüksekliği: statik yük 14 mSS. Basma hattı 220 m; 62 m³/h için DN150 seçilirse hız ≈ 0,97 m/s (pencerede). Sürtünme kaybı bu çap ve debide yaklaşık metre başına 0,012 mSS: 220 m için ≈ 2,6 mSS; vana, çek valf ve dirsekler için ~25 m eşdeğer ile ek ≈ 0,3 mSS. Toplam dinamik yük ≈ 2,9 mSS, terfi yüksekliği H = 14 + 2,9 ≈ 16,9 mSS. Not: tek pompa tek başına çalışırken debi düşer, hız 0,97 m/s'nin altına inebileceğinden çökme riskine karşı hat periyodik tam debiyle süpürülür.

Kuyu hacmi: büyük motorda saatteki start sınırı z = 10, pompa debisi Qp ≈ 33 m³/h (tek pompa). V = 33 / (4 × 10) = 33 / 40 ≈ 0,825 m³ ≈ 825 litre faydalı hacim. Bu ölçekte kuyu betonarme saha imalatıdır; üç dalgıç pompa kılavuz raya oturur, ayrı bir vana odasında her hattın çek valf ve sürgülü vanası bulunur, kolektörde birleşir. Sonuç: 3 × ~33 m³/h pompa (2 çalışan + 1 N+1 yedek), DN150 hat, ~17 mSS, ~825 litre faydalı hacim, otomatik alternatörlü pano.

15Grundfos SE, SL ve Multilift ailesi nerede durur?

Atık su terfisinde Grundfos'un üç ana ailesi farklı ölçekleri kapsar: küçük ve orta debili bina terfileri için Grundfos SE serisi ve Grundfos SL serisi dalgıç atık su pompaları, bina içi paket çözümler için Multilift terfi üniteleri, ve bunlardan SL'in kuru montaja da uygun olması. Bu Grundfos SE SL ailesi, örneklerdeki debi-yükseklik bantlarının çoğunu kapsar.

Grundfos SE serisi, ıslak montaj için tasarlanmış, S-tube veya vorteks çarklı, evsel ve yarı endüstriyel atık suyu güvenle geçiren bir seçenektir. Grundfos SL serisi ise hem ıslak dalgıç hem kuru montaja kurulabilmesiyle esneklik verir; büyüyen bir merkezde bu esneklik değerlidir. İki serinin çark ve seçim mantığı /blog/grundfos-seg-se-atik-su-pompalari yazısında ayrıntılı karşılaştırılmıştır; burada sistem boyutlandırmasının içindeki yerleri kadarıyla anıldı.

Multilift ise ayrı bir sınıftır: bina bodrumundaki tuvalet-mutfak deşarjını gaz sıkı bir tankta toplayıp terfi eden hazır paket terfi istasyonudur. İlk örnekteki 13 m³/h civarı yükler, uygun Multilift veya küçük SE/SL ikilisiyle karşılanabilir; ikinci örneğin belediye ölçeği ise saha imalatı ve ağır dalgıç pompa ister. Portföydeki markalar ve seri kapsamı /markalar sayfasında listelenmiştir; kesin model seçimi projeye özel yapılır. İlgili pompa sistemleri konu kümesi için /blog/konu/pompa-sistemleri sayfası da bir başlangıç noktasıdır.

16Su koçu ve basma hattı boyu terfi merkezini nasıl etkiler?

Uzun basma hatlarında pompa aniden durduğunda içerideki su kütlesi ataletiyle ilerlemeye devam eder, sonra geri döner; bu ani basınç dalgalanmasına su koçu denir. Kısa hatlarda çek valf bunu yönetir; ancak yüzlerce metrelik belediye ölçeği hatlarda darbe boruyu, çek valfi ve dirsekleri zorlar. İkinci örnekteki 220 metrelik hat, bu riskin gerçek olduğu bir uzunluktur.

Su koçunu sınırlamanın birkaç yolu vardır: akış hızını üst sınırın altında tutmak (2,5 m/s'ye yaklaşmamak), yumuşak duruşlu pompa veya frekans kontrolü kullanmak, gerektiğinde hava tankı veya darbe sönümleyici koymaktır. Frekans kontrolü ayrıca pompayı yavaş hızlandırıp yavaşlatarak hem darbeyi hem de start akımını azaltır. Uzun hatlarda çek valf tipi de önemlidir: yavaş kapanan menteşeli tip, ani kapanan tipe göre daha az darbe üretir. Bu detay, hat boyu arttıkça terfi merkezinin güvenilirliğini doğrudan belirler.

17Terfi merkezinde enerji ve ömür maliyeti neden önemli?

Bir terfi merkezi 7 gün 24 saat çalıştığından, satın alma bedeli toplam maliyetin küçük bir parçasıdır; asıl gider yıllar boyunca ödenen elektrik ve bakımdır. Bu yüzden pompayı çalışma noktasında en yüksek verimi verecek biçimde seçmek, birkaç puanlık verim farkını yıllık binlerce liraya çevirir. Gereğinden güçlü seçilen bir pompa, çalışma noktası eğrinin verimsiz ucuna kaydığı için hem enerji yakar hem sık arızalanır.

Debinin gün içinde çok değiştiği merkezlerde frekans kontrolü, pompayı ihtiyacı kadar döndürerek enerjiyi düşürür ve start sayısını azaltır; frekans kontrolünün tasarruf mantığı /blog/frekans-invertoru-pompa-enerji-tasarrufu yazısında ele alınmıştır. Ömür maliyetini belirleyen ikinci kalem bakımdır: kolay erişilen bir kuru montaj veya kılavuz raylı dalgıç düzen, tıkanma temizliğini dakikalar meselesi yapar; erişimi zor bir kuyu ise her müdahalede vinç ve iş gücü ister. Boyutlandırma kararları, bu yüzden yalnız ilk yatırımı değil, on yıllık işletme giderini de gözeterek verilir.

18Batıklık, NPSH ve dalgıç motor soğutması nasıl kontrol edilir?

Dalgıç bir atık su terfi istasyonunda pompa, sıvı seviyesi durma kotuna inerken bile yeterince batık kalmalıdır; aksi halde emişe hava kapılır, kavitasyon başlar ve motor soğuması bozulur. Bu yüzden durma seviyesi, pompanın minimum batıklık kotunun altına asla inmez. Batıklık, çark merkezinin en düşük su seviyesine olan düşey mesafesidir ve üreticinin verdiği minimum değere uyulur.

NPSH tarafı, atık su terfisinde temiz su kadar kritik değildir çünkü pompa suyun içindedir ve emiş yüksekliği negatiftir; yine de sıcak deşarj, yüksek rakım veya çok düşük durma seviyesi kavitasyonu tetikleyebilir. Mevcut NPSH'in gerekli NPSH'ten büyük olması ilkesi burada da geçerlidir; kavitasyonun mantığı /blog/npsh-nedir yazısında ayrıntılıdır. Kuru montaj pompa düzeninde ise pompa sıvının üstünde olabileceğinden emiş hattı ve batıklık daha dikkatli kontrol edilir.

Motor soğutması dalgıç montajda çevreleyen sıvıyla, kuru montajda ise ceket soğutma veya hava ile sağlanır. Durma seviyesini çok alçak koyup pompayı gereksiz yere susuz bırakmak, hem soğutmayı hem batıklığı bozar. Özetle terfi kuyusu boyutlandırma yapılırken durma kotu, batıklık ve soğutma birlikte belirlenir; faydalı hacmi sağlamak için durma seviyesini minimum batıklığın altına indirmek yaygın ama tehlikeli bir kısayoldur.

19Pano, alarm ve uzaktan izleme terfi merkezinde ne yapar?

Terfi merkezi panosu yalnız pompayı açıp kapamaz; sistemi izler, korur ve arıza anında haber verir. İçinde her pompa için ayrı motor koruma (termik ve aşırı akım), faz koruma, kuru çalışma engeli, otomatik alternatör ve seviye mantığı bulunur. Bir atık su terfi istasyonunda bu koruma katmanları, tek bir tıkanmanın motoru yakmasını engelleyen ilk savunma hattıdır.

Alarm katmanı, en üstteki yüksek seviye şamandırasına bağlıdır. Su bu kota ulaştıysa iki olasılık vardır: gelen debi tüm pompaların kapasitesini aşmıştır ya da pompalar arızalanmıştır. İki durumda da pano sesli-görsel alarm verir ve mümkünse cep telefonuna veya bina yönetimine uzak bildirim gönderir. Kritik tesislerde alarm çıkışı bir jeneratör devreye alma veya bir yedek besleme tetikleyebilir. Uzaktan izleme, özellikle insansız belediye istasyonlarında arızanın taşmaya dönüşmeden yakalanmasını sağlar.

Bir terfi merkezi nasıl boyutlandırılır sorusunun cevabı pano tarafında tamamlanır: doğru debi, yükseklik ve kuyu hacmi seçilse bile, alternatörsüz ve alarmsız bir pano sistemi güvensiz bırakır. Pano bütçesi kısılacak yer değildir; ekipmanın en ucuz parçası olan pano, en pahalı arızayı önler. Pano ayrıca çalışma saati ve start sayısını kaydederek bakım planına da veri verir.

20Sık yapılan 5 hata

Terfi merkezi boyutlandırmasında tekrar eden hatalar hep aynı beş başlıkta toplanır ve hepsi hesabın bir adımını atlamaktan doğar. Bu hataları önceden bilmek, sahada en pahalı geri dönüşleri engeller.

• Ortalama debiye göre seçim: pik faktör atlanır, pompa küçük seçilir, kuyu ilk pik yükte taşar. Daima eşzamanlı pik debiye göre seçin.
• Statik yükü kuyu üst kotundan almak: pompa gerçekte durma seviyesinden basar; yüksekliği düşük hesaplarsınız ve çalışma noktası kayar.
• Basma hattını temiz su gibi bol çaplı seçmek: hız 0,7 m/s altına düşer, katı çöker, hat tıkanır. Çapı akış hızı penceresine göre seçin.
• Kuyuyu küçük tutmak: faydalı hacim yetersizse motor saatte çok kez kalkar, sargı yanar. V = Qp/(4·z) ile hesaplayın.
• Tek pompa ve alternatörsüz pano: yedeksiz sistem her arızada taşar, hep aynı pompa yanar. Çift pompa dönüşümlü ve N+1 esastır.

21Devreye alma kontrol listesi

Devreye alma, hesabın sahada doğrulandığı adımdır; her madde ölçülerek onaylanır, gözle değil. Aşağıdaki liste, bir atık su terfi merkezini teslim etmeden önce sırayla geçilir.

• Seviye kotlarını doğrula: durma, kalkış, peak-lag ve alarm seviyeleri hesaplanan faydalı hacme uyuyor mu.
• İki pompayı ayrı ayrı çalıştır: her biri hedef debiyi ve yüksekliği veriyor mu, akım plaka değerinde mi.
• Otomatik alternatörü test et: pano çevrim başına görevi değiştiriyor, ikinci pompa pik seviyede giriyor mu.
• Çek valf ve sürgülü vanaları dene: pompa durunca geri akış yok, izolasyon vanasıyla bir kol tek başına sökülebiliyor mu.
• Akış hızını doğrula: basma hattında hız 0,7-2,5 m/s bandında mı, tek pompa çalışırken çökme riski var mı.
• Alarm ve kuru çalışma korumasını tetikle: yüksek seviye alarmı ve uzak bildirim çalışıyor, kuru çalışma pompayı durduruyor mu.
• Havalandırma bacasını ve gaz çıkışını kontrol et: koku dışarı veriliyor, kapalı alan giriş prosedürü asılı mı.
• Saatlik start sayısını izle: bir pik çevrimde pompanın kalkış sıklığı üretici sınırının altında mı.

22Sık Sorulan Sorular

Terfi merkezi ile terfi istasyonu aynı şey mi?

Aynı işi tanımlar. İkisi de atık suyu düşük kottan yüksek kota basınçla ileten yapıyı anlatır; ölçek büyüdükçe "merkez", küçüldükçe "istasyon" ya da "pompa çukuru" denir. Çekirdek her ölçekte aynıdır: kuyu, en az iki pompa, basma hattı, çek valf, sürgülü vana ve kontrol panosu. Fark terimde, mühendislikte değildir.

Terfi merkezinde neden her zaman iki pompa istenir?

Çünkü tek pompa durduğu an merkez taşar. Atık su akışı durdurulamaz; bir pompa arızalandığında ya da bakıma alındığında ikincisinin yükü taşıması gerekir. Bu yüzden minimum kurulum çift pompa dönüşümlüdür ve büyük merkezlerde N+1 kuralıyla çalışan sayısına bir yedek eklenir. İki pompa aynı zamanda otomatik alternatörle eşit yıpranır.

Basma hattı çapını neye göre seçerim?

Debideki akış hızını 0,7 ila 2,5 m/s penceresine oturtan en küçük ticari çapı seçersiniz. Alt sınır katının çökmemesi, üst sınır sürtünme ve aşınmanın kontrolü içindir. Hız v = Q/A ile bulunur; hedef debide DN çapını büyütüp küçülterek pencereye getirirsiniz. Çap ayrıca pompa basma ağzından ve serbest küre geçişinden küçük olamaz.

Kuyu ne kadar büyük olmalı?

Motoru saatte izinli start sayısının altında tutacak kadar. Faydalı hacim V = Qp/(4·z) ile hesaplanır; Qp pompa debisi, z üreticinin verdiği saatlik start sınırıdır. Kuyuyu keyfî büyütmek çözüm değildir: atık uzun beklerse çöker ve kokar. Hacim, start ömrü ile koku arasında hesapla bulunan bir denge noktasıdır.

Terfi yüksekliğini nasıl bulurum?

En düşük durma seviyesi ile basma noktası arasındaki statik kot farkını, seçilen debinin basma hattında yarattığı sürtünme kaybına eklersiniz. Statik yük ölçümdür, dinamik yük hesaptır ve debinin karesiyle büyür. Çek valf, sürgülü vana ve dirsekler eşdeğer boru uzunluğuna çevrilip düz boru sürtünmesine eklenir. Toplam, pompanın karşılaması gereken yüksekliktir.

Hazır paket mi, betonarme kuyu mu tercih etmeliyim?

Küçük ve orta debilerde hazır paket terfi istasyonu, büyük ve derin uygulamalarda saha imalatı doğrudur. Paket ünite fabrikada test edilmiş, koku sızdırmaz ve hızlı devreye alınır; seçim hatası riski düşüktür. Betonarme kuyu ise büyük debi, derinlik ve özel güzergâh esnekliği verir ama tasarım ve inşaat süresi ister. Karar ölçek ve saha koşuluyla verilir.

Kuru montaj ne zaman gerekir?

Bakımın temiz ve hızlı olması gereken büyük, kritik istasyonlarda. Kuru montaj pompayı sıvının dışında erişilebilir bir bölmeye alır; büyük belediye ve endüstri tesislerinde bakım kolaylığı yatırım bedelini geri döndürür. Küçük ve orta merkezlerde ıslak dalgıç montaj yeterli, kompakt ve ucuzdur. Grundfos SL gibi bazı seriler her iki montaja da uygundur.

Koku problemini nasıl önlerim?

Kuyuyu havalandırma bacasıyla dışarı boşaltıp gaz sıkı kapak kullanarak. Havalık çatı üstü veya insansız bir kota yükseltilir, ağzına yağmuru engelleyen başlık konur. Bina içi paket üniteler zaten sızdırmazdır, koku bina içine geçmez. Ayrıca kuyu faydalı hacmini gereğinden büyük tutmayın; uzun bekleyen atık daha çok gaz üretir ve kokuyu artırır.

Pik faktör kaç alınmalı?

Nüfus küçüldükçe büyür. Az daireli bir sitede deşarjlar üst üste bindiği için pik faktör 3 ila 4, kalabalık bir belediye havzasında 1,8 ila 2,5 bandındadır. Seçim daima pik debiye göre yapılır. Yanlış bir pik faktör, tüm merkezi ya küçük seçtirip taşırır ya da büyük seçtirip enerji ve para yakar; bu tek sayı kapasiteyi belirler.

Terfi merkezi projesi için nereden başlamalıyım?

Dört veriyle başlayın: nüfus/debi, kot farkı, basma hattı güzergâhı ve sıvı karakteri. Bu verilerle debi, yükseklik, çap ve kuyu hacmi çözülür; sonra pompa ailesi ve montaj biçimi seçilir. Proje bazlı boyutlandırma ve ürün desteği için /iletisim üzerinden Vekron Mekanik mühendislik ekibine ulaşabilirsiniz.

Terfi merkezinizin debisini, yüksekliğini ve kuyu hacmini birlikte doğru boyutlandırmak, hem taşmayı hem yanan motoru önler. Uygun dalgıç ve dik milli atık su pompaları /urunler/pompa-sistemleri/drenaj-atik-su ve /urunler/pompa-sistemleri/dik-milli-pompalar sayfalarında, çek valf ve izolasyon vanaları /urunler/vana-sistemleri/emniyet-vanalari sayfasındadır. Projenize özel seçim ve paket istasyon önerisi için /iletisim üzerinden bize yazın.
