Yerden ısıtma kaç derece çalışmalı sorusunun yanıtı kısa ve nettir: gidiş suyu sıcaklığı 30 ile 45 santigrat derece arasında tutulur; yaşam alanlarında EN 1264 yüzey sıcaklığı sınırı 29 santigrat derecedir. Doğru sıcaklık, zemin kaplamasına, boru aralığına, şapa kalınlığına ve ısı kaynağına göre değişir. Yanlış ayarlanan gidiş suyu hem konforu bozar hem zemine zarar verir hem de enerji verimliliğini düşürür.
Bu yazıda sırasıyla şunları bulacaksınız:
- Yerden ısıtmada gidiş suyu sıcaklığı ile yüzey sıcaklığı arasındaki fark
- EN 1264 yüzey sıcaklığı sınırları ve neden konulduğu
- Seramik, laminat, ahşap parke ve halının ısı direnci R değeri ile gidiş suyu üzerindeki etkisi
- Yerden ısıtma seramik parke laminat ve halı karşılaştırması
- Gidiş dönüş sıcaklık farkı delta t ve 5-8 K kuralının hesabı
- Yerden ısıtma ısı pompası cop ilişkisi ve sayısal karşılaştırma
- Oda termostatı gidiş suyu kontrolü farkı ve birlikte nasıl çalıştıkları
- Yerden ısıtma ahşap parke sıcaklık sınırları ve şapa zararı
- Sık yapılan hatalar, devreye alma kontrol listesi ve sık sorulan sorular
Gidiş suyu sıcaklığı ile yüzey sıcaklığı neden farklıdır?
Gidiş suyu sıcaklığı, kolektörden borulara gönderilen suyun sıcaklığıdır; yerden ısıtma zemin sıcaklığı ise kaplamanın üst yüzeyinde ölçülen değerdir. İkisi arasında her zaman bir fark vardır çünkü ısı, şapadan ve kaplama malzemesinden geçerken zayıflar. 40 santigrat derece gidiş suyu, iyi tasarlanmış bir seramik kaplı zeminde yaklaşık 26 ila 28 santigrat derece yüzey sıcaklığı üretir; ahşap kaplı zeminde aynı gidiş suyu 24 ila 26 santigrat dereceye kadar düşebilir.
Bu fark, sistem tasarımında belirleyicidir. Tasarımcı, hedeflenen yüzey sıcaklığına ulaşmak için gidiş suyunu ne kadar yüksek tutması gerektiğini hesaplar. EN 1264'te tarif edilen yüzey sıcaklığı sınırları, insan konforu ve zemin malzemesi koruması için konulmuştur; bu sınırları tutturmak için yerden ısıtma gidiş suyu sıcaklığı hangi seviyede olmalı sorusu, zemin kaplamasının ısı direncine göre yanıtlanır. Sistemde eğer oda termostatı devreye girip akışı keserse zemin sıcaklığı da düşer; bu arıza değil, tasarımın doğru çalışması demektir.
EN 1264 yüzey sıcaklığı sınırları nedir ve neden önemlidir?
EN 1264, yerden ısıtma sistemlerinin tasarımını ve test yöntemlerini düzenleyen Avrupa standardıdır; bu standartta yüzey sıcaklığı sınırları yaşam alanı için 29 santigrat derece, banyo ve ıslak hacim için 33 santigrat derece ve dış duvarlara yakın kenar bölgesi için 35 santigrat derece olarak belirlenmiştir. Bu sınırlar hem insan sağlığını hem zemin malzemesini korur.
29 santigrat derecelik yaşam alanı sınırı, uzun süre üzerinde durulan zemin için ayak konforu ve sağlık gerekçesiyle konulmuştur. Zemin sıcaklığı bu değeri geçerse özellikle çocuklarda ayak tabanı ısısı yükselir ve sistemin yarattığı konfor bozulmaya başlar; aynı zamanda ahşap ve laminat kaplamalar bu sınırın üzerinde uzun süre kaldığında eğrilme ve genleşme hasarı oluşur. Banyo için 33 santigrat derecelik sınır, havlunun veya bornozun kuruma ihtiyacını ve kaymaz yüzey konforu dikkate alarak yüksek tutulmuştur. Kenar bölgesi olan 35 santigrat derece ise odanın dış duvara yakın şeridi için geçerlidir; bu bölgede ısı kaybı daha fazla olduğundan boru aralığı sıkıştırılır ve zemin sıcaklığı biraz daha yüksek tutulabilir.
| Bölge | EN 1264 maks. yüzey sıcaklığı | Gerekçe |
|---|---|---|
| Yaşam alanı (oturma, yatak odası) | 29 santigrat derece | Ayak konforu ve kaplama koruması |
| Banyo, ıslak hacim | 33 santigrat derece | Kuruma ve konfor |
| Kenar bölgesi (dış duvara yakın şerit) | 35 santigrat derece | Yüksek ısı kaybı telafisi |
| Yüzme havuzu kenarı | 33 santigrat derece | Kaymaz yüzey ve nem |
Zemin kaplaması ve yerden ısıtma R değeri kaplama ilişkisi
Zemin kaplaması, ısının şapadan üst yüzeye geçişindeki direncini, yani R değerini belirler; yerden ısıtma R değeri kaplama seçimi, sistemin çalışma sıcaklığını doğrudan etkiler. R değeri yüksek kaplamaların altındaki sistemi aynı yüzey sıcaklığını tutturmak için daha yüksek gidiş suyu sıcaklığı gerektirir. Yerden ısıtma seramik parke laminat ve halı arasındaki bu farkı anlamak, doğru kaplama seçimi ve sıcaklık ayarı için zorunludur.
Seramik ve porselen karo, en düşük ısı direncine sahip kaplamadır; tipik R değeri 0,01 ila 0,02 m²K/W aralığındadır. Bu değer o kadar düşüktür ki seramik zemin, gidiş suyu sıcaklığını yüzey sıcaklığına neredeyse sorunsuzca aktarır. Seramik kaplı bir odada 38 santigrat derece gidiş suyu genellikle 26 ila 28 santigrat derece yüzey sıcaklığı üretir ve EN 1264 sınırı kolayca tutturulur.
Laminat zemin, yüksek yoğunluklu lif levha (HDF) tabakasından oluştuğu için R değeri 0,05 ile 0,10 m²K/W arasında değişir. Üretici, laminat kaplamanın yerden ısıtma uyumluluğunu belgede "max R = 0,10 m²K/W" gibi ifade eder; bu değeri aşan laminat seçimi, yüzey sıcaklığını düşürür ve sistemin verimini azaltır. Laminat kaplı odada aynı 26 santigrat derece yüzey sıcaklığına ulaşmak için gidiş suyu 2 ila 4 santigrat derece daha yüksek tutulabilir.
Yerden ısıtma ahşap parke sıcaklık uyumluluğu en kritik konudur. Masif ahşabın R değeri ahşabın türüne ve kalınlığına göre 0,08 ile 0,15 m²K/W aralığına girebilir; 15 mm ve üzeri kalınlıktaki masif parke bu direnci ciddi biçimde artırır. Daha önemlisi, ahşap ısıdan kurur ve yaş değişimlerine tepki verir: yüzey sıcaklığının 27 santigrat dereceyi sürekli aşması masif ahşabı çatlatır ve eğilir. Masif parke altındaki sistemlerde gidiş suyu 35 santigrat derecenin üzerine çıkarılmamalı, 30 ile 35 santigrat derece bant önerilmelidir.
Yerden ısıtma halı uyumu konusunda gerçek şudur: kalın halı ve altlık, yerden ısıtmayla uyumsuz kaplamadır. Halının altında padding yani altlık da varsa toplam R değeri 0,15 m²K/W sınırını rahatça aşar. Bu değerde halı, ısı akısını o kadar engeller ki sistem aynı güç çıktısını üretemez hale gelir; gidiş suyu sıcaklığını çok yükseltmek de EN 1264 sınırını ihlal riskini doğurur.
| Kaplama | Tipik R değeri (m²K/W) | Gidiş suyu etkisi | Uyumluluk |
|---|---|---|---|
| Seramik/porselen | 0,01 - 0,02 | Minimal etki, düşük gidiş suyu yeterli | Mükemmel |
| Laminat (≤ 10 mm) | 0,05 - 0,10 | Orta etki, 2-4 °C ek gidiş gerekebilir | İyi (R ≤ 0,10 kontrolü şart) |
| Mühendislik parkesi (≤ 15 mm) | 0,07 - 0,12 | Belirgin etki, gidiş suyu sınırlı tutulmalı | Orta |
| Masif ahşap parke (> 15 mm) | 0,10 - 0,15 | Yüksek etki, 35 °C üstü zararlı | Sınırlı |
| Halı + altlık | 0,15 ve üzeri | Çok yüksek etki, sistem verimsizleşir | Uyumsuz |
Gidiş dönüş sıcaklık farkı delta t neden 5-8 K olmalıdır?
Yerden ısıtmada gidiş dönüş sıcaklık farkı delta t, tasarımda 5 ile 8 Kelvin arasında tutulur; bu aralık hem düzgün yüzey sıcaklığı dağılımını hem verimli ısı transferini sağlar. ΔT çok küçük olursa çok yüksek debi gerekir ve pompa enerjisi artar; ΔT çok büyük olursa giriş ile çıkış arasındaki yüzey sıcaklığı farkı hissedilir düzeye ulaşır.
Sayısal örnek: 100 m² bir yaşam alanında ısı ihtiyacı 5.000 W (50 W/m²) olsun. Gidiş suyu 40 santigrat derece, dönüş suyu 34 santigrat derece, yani ΔT = 6 K. Gerekli debi hesabı: Q = V × 1,163 × ΔT formülünden V = Q ÷ (1,163 × ΔT) = 5 ÷ (1,163 × 6) = 0,716 m³/h = 716 litre/saat. Bu debi, seçilen sirkülasyon pompasının basma yüksekliğinde karşılayabileceği makul bir değerdir. Yerden ısıtma sirkülasyon pompası seçimi /blog/yerden-isitma-sirkulasyon-pompasi-secimi yazısında ayrıntılı ele alınmaktadır.
ΔT'yi 10 veya 12 K'ya çıkarmak cazip görünebilir çünkü debi düşer. Ama gidiş 42 santigrat derece, dönüş 30 santigrat derece olursa zemin boyunca yüzey sıcaklık dağılımı belirgin biçimde eşitsizleşir; borunun başındaki zemin sıcak, sonundaki bölge ılık kalır. Tasarım ΔT, boru uzunluğu ve çap ile birlikte hesaplanmalıdır.
Isıtma eğrisi kompanzasyon nedir ve neden daha iyidir?
Isıtma eğrisi kompanzasyon (dış hava kompanzasyonlu kontrol), gidiş suyu sıcaklığını dış ortam sıcaklığına göre otomatik olarak ayarlayan bir kontrol yöntemidir. Dış hava soğudukça gidiş suyu otomatik yükselir, ılıdıkça düşer; bina hiçbir zaman gereğinden fazla veya az ısıtılmaz.
Sabit gidiş suyu sıcaklığıyla çalışan sistemin sorunu şudur: tasarım, en soğuk dış sıcaklık olan örneğin eksi 15 santigrat dereceye göre yapılır ve gidiş suyu sürekli o değerde tutulur. Kış boyunca dış sıcaklık nadiren bu değere iner; sistemin büyük bölümü 0 ile 10 santigrat derece arası havada çalışır. Bu koşulda sabit gidiş suyuyla binayı gereğinden fazla ısıtmak kaçınılmazdır; oda termostatları devreyi kapatarak konfor dalgalanmasına yol açar.
Isıtma eğrisi kompanzasyon bu problemi çözer. Dış sıcaklık 0 santigrat derece iken gidiş suyu 40 santigrat derece, eksi 10 santigrat derece iken 45 santigrat derece, 10 santigrat derece dış sıcaklıkta ise 32 santigrat derece gibi değerler alır. Eğrinin eğimi binanın ısı kaybı karakterine göre ayarlanır; yüksek yalıtımlı binalarda eğim daha yatay, düşük yalıtımlı binalarda daha dik tutulur.
Kompanzasyonlu kontrol özellikle ısı pompalı sistemlerde kritik öneme sahiptir. Isı pompası, gidiş suyu sıcaklığı ne kadar düşükse o kadar iyi COP üretir; sabit 45 santigrat derece gidiş ile çalışmak, sistemin varlık sebebini büyük ölçüde ortadan kaldırır. Kompanzasyon sayesinde ılık havalarda gidiş suyu 32-35 santigrat dereceye iner ve COP belirgin biçimde yükselir.
| Dış sıcaklık | Sabit gidiş suyu | Kompanzasyonlu gidiş suyu | COP kazancı (ısı pompası için) |
|---|---|---|---|
| +10 santigrat derece | 45 santigrat derece | 32-34 santigrat derece | Belirgin artış |
| 0 santigrat derece | 45 santigrat derece | 38-40 santigrat derece | Orta artış |
| -10 santigrat derece | 45 santigrat derece | 44-46 santigrat derece | Minimal fark |
Yerden ısıtma ısı pompası cop ilişkisi: sayısal karşılaştırma
Yerden ısıtma ısı pompası cop ilişkisi, enerji tasarrufu açısından en kritik konudur. Isı pompasının COP değeri (performans katsayısı), gidiş suyu sıcaklığı düştükçe belirgin biçimde artar; bu nedenle ısı pompalı yerden ısıtma sistemi, radyatörle karşılaştırıldığında çok daha verimli çalışır. Kural olarak gidiş suyu sıcaklığı her 5-6 K düştüğünde COP yaklaşık 0,3 ile 0,5 ünite artar; bu oran pompa tipine ve dış koşullara göre değişir.
Yerden ısıtma cop hesabı için somut örnek: hava kaynaklı bir ısı pompasının 0 santigrat derece dış hava koşulunda farklı gidiş suyu sıcaklıklarındaki performansı. Gidiş suyu 55 santigrat derece (radyatör sistemi): COP yaklaşık 2,4. Gidiş suyu 45 santigrat derece (yerden ısıtma, yüksek band): COP yaklaşık 3,0. Gidiş suyu 35 santigrat derece (yerden ısıtma, optimal): COP yaklaşık 3,7. Gerçek değerler modele bağlıdır; üretici teknik veri sayfasına bakılmalıdır, ama eğilim tüm hava kaynaklı ısı pompalarında aynıdır.
Somut fatura etkisi: 10.000 kWh ısıtma ihtiyacı olan bir ev düşünün. COP 2,4'te elektrik tüketimi 4.167 kWh; COP 3,7'de ise 2.703 kWh. Kışlık yaklaşık 1.460 kWh fark, ortalama 6 TL/kWh elektrik birim fiyatıyla yılda 8.760 TL tasarrufa dönüşür. Bu fark yalnızca gidiş suyu sıcaklığının kontrol altında tutulmasından kaynaklanmaktadır. Sirkülasyon pompasının bu sistemdeki rolü için /blog/sirkulasyon-pompasi-nedir yazısı incelenebilir.
Oda termostatı gidiş suyu kontrolü farkı nedir?
Oda termostatı gidiş suyu kontrolü farkı şu şekilde özetlenir: oda termostatı, odada ulaşılan sıcaklığı ölçerek o odanın kollektör debisini kesen veya açan bir devre kontrol cihazıdır; gidiş suyu kontrolü ise tüm sisteme gönderilen suyun sıcaklığını belirler. İkisi farklı seviyelerde çalışır ve birbirinin alternatifi değil, tamamlayıcısıdır.
Gidiş suyu kontrolü, merkezi kontrol cihazı veya kazanın/ısı pompasının kendi kontrolörü tarafından yapılır; ısıtma eğrisi kompanzasyon sistemi bu kontrolü otomatik olarak gerçekleştirir. Oda termostatı ise o odanın devre vanasını yönetir: oda hedef sıcaklığa ulaştığında vana kapanır ve o devre için akış durur. Akış durduğunda sıcaklık düşer ve ısı pompası veya kazan daha düşük kapasitede çalışır ya da tamamen durur.
İki kontrolün birlikte çalışması sistemin gerçek verimini sağlar. Yalnız gidiş suyu kontrolü olsa, binada sıcaklık farkı olan odalar oluşur ve sürekli fazla ısınma kaçınılmaz olur. Yalnız oda termostatı olsa, gidiş suyu sıcaklığı yönetilmediği için kazan veya ısı pompası en kötü koşul için sürekli maksimum kapasitede çalışır. İkisi birlikte kurgulandığında her oda kendi hedefinde tutulurken ısı kaynağı da gerçek yüke göre modüle olur. Oda termostatı seçim kriterleri /urunler/isitma-sistemleri/oda-termostati sayfasında listelenmiştir.
Yerden ısıtma ahşap parke sıcaklık ve şapa zararı
Yüksek gidiş suyu sıcaklığının yerden ısıtma şapa zararı olarak tezahür etmesi ve yerden ısıtma ahşap parke sıcaklık hasarları, sahadaki en sık karşılaşılan sorunlardandır. Yüksek zemin yüzeyi sıcaklığı, ahşap parkeyi kuruttuktan sonra iç gerilmeler yaratarak çatlamasına, eğilmesine ve renk değiştirmesine neden olur. Şapada ise tekrarlayan yüksek sıcaklık, termal genleşmeyle mikro çatlaklara yol açar.
Masif ahşap parke en kırılgan olandır. 15 mm ve üzeri kalınlıktaki masif parkeler, yüzey sıcaklığının 27 santigrat dereceyi sürekli geçmesi durumunda nem içeriğini kaybetmeye başlar; bu kuruma, levhaların birbirine yakın kenarlarından başlayarak gözle görülen aralık açılmalarına dönüşür. Yüzey sıcaklığı 30 santigrat dereceyi geçen uygulamalarda masif parkede eğilme ve kabartma oluşur. Mühendislik parkesi daha katmanlı yapısıyla biraz daha toleranslıdır, ama gidiş suyu 40 santigrat derecenin üzerinde tutulması önerilmez.
Laminat, ahşaptan farklı bir mekanizmayla tepki verir. HDF çekirdeği nem ve sıcaklık değişimlerine daha dayanıklıdır, ama yüksek sıcaklıkta uzun süre kalan laminat genleşme çatlatmalarına uğrayabilir ve kilit profilleri ayrışabilir. Üreticinin "maks R değeri" ve "maks yüzey sıcaklığı" sınırını aşmamak kritiktir; bu değer çoğunlukla 27 santigrat derece olarak verilir.
Yerden ısıtma şapa zararı, döşeme çatlamalarıyla kendini gösterir. Çimento esaslı şapa, ısıtma sistemleri için 6 santigrat derece/m eğim sınırlandırmasına tabidir; ani ve tekrarlayan ısı darbesi şapayı yorarak mikro çatlaklar üretir. Bu çatlaklar uzun vadede boruyu serbest bırakmaz; ama ısı iletimini etkiler ve zeminden gelen hışırtı ve çıtırtı seslerine yol açar. Esnek anhydrit şapa, standart çimento şapaya göre daha toleranslıdır.
| Malzeme | Maks önerilen yüzey sıcaklığı | Aşılırsa ne olur |
|---|---|---|
| Masif ahşap parke (≤ 15 mm) | 27 santigrat derece | Aralık açılması, eğilme, renk değişimi |
| Mühendislik parkesi | 27 santigrat derece | Levha ayrışması, genleşme hasarı |
| Laminat (R ≤ 0,10) | 27-28 santigrat derece | Kilit profili ayrışması |
| Seramik/porselen | 29 santigrat derece (EN 1264) | Yalnız konfor sorunu |
| Çimento şapası | Boru seviyesinde ≤ 55 santigrat derece | Mikro çatlak, gürültü |
Farklı sistem tipleri için gidiş suyu sıcaklık bandları
Gidiş suyu sıcaklığı, sistemin ısı kaynağına ve binanın ısı kaybı karakterine göre değişir. Yoğuşmalı kazan veya ısı pompasıyla beslenen, iyi yalıtımlı yeni binalarda düşük bant yeterli olurken eski bina stoğunda üst banda çıkmak gerekebilir.
Yoğuşmalı kazan ile yerden ısıtma: gidiş suyu 35 ile 45 santigrat derece arasında, tasarım noktasında tipik 40-42 santigrat derece. Kazan verimi açısından dönüş suyu 57 santigrat derecenin altında kaldığı sürece yoğuşma gerçekleşir ve verim yüksek tutulur; yerden ısıtma bu koşulu doğal sağlar. Kazan gidiş dönüş sıcaklığı yönetimi /blog/kazan-gidis-donus-sicakligi yazısında detaylı anlatılmaktadır. Yoğuşmalı kazan seçimi /urunler/isitma-sistemleri/kazan-sistemleri sayfasında ayrıntılanmıştır.
Hava kaynaklı ısı pompası ile yerden ısıtma: tasarım noktasında gidiş suyu 35 ile 45 santigrat derece arasında. Eksi 10 santigrat derece dış koşulda COP hâlâ kabul edilebilir değerde kalır. Dış hava kompanzasyonuyla ılık kış günlerinde gidiş suyu 30-32 santigrat dereceye iner ve COP maksimum değere çıkar. Hava kaynaklı ısı pompası seçimi /urunler/isi-pompalari/hava-kaynakli sayfasında incelenebilir.
Toprak kaynaklı ısı pompası ile yerden ısıtma: en yüksek COP kombinasyonudur. Kaynak sıcaklığı kışın bile 8-12 santigrat derecede sabit kaldığı için ısı pompası daha az enerji harcayarak yüksek COP üretir. Gidiş suyu 30-40 santigrat derece bandında tutulabilir. Toprak kaynaklı sistem seçenekleri /urunler/isi-pompalari/toprak-kaynakli sayfasında yer almaktadır.
Güneş enerjisi ile yardımcı sistem: gidiş suyu düşük bandı nedeniyle yerden ısıtma, güneş toplayıcılarının düşük sıcaklıktaki çıkışını doğrudan kullanabilecek tek ısıtma dağıtım sistemidir. Toplayıcı çıkışı 38 santigrat derece bile olsa sisteme katkı verir.
| Kaynak | Önerilen gidiş suyu bandı | COP veya verim notu |
|---|---|---|
| Yoğuşmalı kazan | 35 - 45 santigrat derece | Dönüş < 57 °C ise yoğuşma aktif |
| Hava kaynaklı ısı pompası | 30 - 45 santigrat derece | Gidiş ↓ 5 °C → COP ~+0,4 |
| Toprak kaynaklı ısı pompası | 28 - 40 santigrat derece | En yüksek COP kombinasyonu |
| Güneş enerjisi destekli | 28 - 38 santigrat derece | Düşük bant toplayıcıdan doğrudan beslenir |
| Geleneksel kazan (yoğuşmasız) | 40 - 55 santigrat derece | Verim avantajı sınırlı |
Hesap örneği: gidiş suyu sıcaklığı ve yük dengesi
Pratikte bir yaşam alanı için gidiş suyu sıcaklığını belirlemek, şu zinciri takip eder: bina ısı kaybı → m² başına ısı akısı → boru aralığı ve şapa ile EN 1264'e göre gerekli yüzey sıcaklığı → kaplama R değeriyle gidiş-yüzey farkı → tasarım gidiş suyu. Bu zincir, yerden ısıtma gidiş suyu sıcaklığı seçimini tek bir sayı yerine hesaplanmış bir süreç haline getirir.
Somut örnek: 120 m² iyi yalıtımlı bir daire, ısıtma ihtiyacı 4.800 W (40 W/m²). Seramik kaplı zemin, boru aralığı 15 cm, şapa kalınlığı 5 cm, PE-Xa boru 20 mm. EN 1264 tablosunda bu geometride 30 santigrat derece gidiş, 24 santigrat derece dönüş ile yaklaşık 8 W/m² ısı akısı elde edilir; bu yetmez. 38 santigrat derece gidiş, 32 santigrat derece dönüş (ΔT = 6 K) ile yaklaşık 40 W/m² ısı akısına ulaşılır. Toplam güç kontrolü: Q = 120 × 40 = 4.800 W; ihtiyaç karşılanmıştır. Gerekli debi: V = 4,8 ÷ (1,163 × 6) = 0,69 m³/h. Yüzey sıcaklığı seramik kaplamayla yaklaşık 26-27 santigrat derece arasında olacak; EN 1264'ün 29 santigrat derece sınırının altında.
Aynı daire laminat kaplı olsaydı: R = 0,09 m²K/W. Gidiş suyunu 42 santigrat dereceye çıkarmak gerekir ki yüzey sıcaklığı yine 26-27 santigrat derecede kalsın. ΔT = 6 K ile dönüş 36 santigrat derece olur. Sistemin ısı pompasıyla çalıştığını düşünürsek, bu 4 santigrat derecelik ek gidiş ihtiyacı COP'u yaklaşık 0,2-0,3 ünite düşürür ve yıllık elektrik faturasına doğrudan yansır. Bu senaryo, yerden ısıtma seramik parke laminat arasındaki kaplama seçiminin neden teknik bir karar olduğunu somutlaştırmaktadır.
Rehau ve Fränkische sistemlerinde sıcaklık parametreleri
Rehau yerden ısıtma sıcaklık değerleri ve Fränkische yerden ısıtma gidiş parametreleri, genel standartlarla uyumlu ama ürüne özgü detaylar içerir. Her iki sistem de PE-Xa boru temeline dayansa da boru et kalınlığı, oksijen bariyeri ve kuple fitting özellikleri, tasarım basınç ve sıcaklık sınırlarını etkiler.
Rehau yerden ısıtma sıcaklık sınırları: RAUTHERM S borusu tipik olarak maksimum 60 santigrat derece çalışma sıcaklığına ve 6 bar çalışma basıncına tasarlanmıştır; ancak yerden ısıtma uygulamasında sistem 30-45 santigrat derece bandında çalıştığı için bu eşiğin çok altında kalınır. Rehau'nun RAUTITAN ve RAUTHERM aileleri için oksijen bariyerli seçenekler çelik borular veya demir içeren ekipmanlarda korozyonu önlemek amacıyla önerilir.
Fränkische yerden ısıtma gidiş yönetiminde kullanılan FRÄNKISCHE Profi-Air ve Frankotherm PE-Xa boru sistemleri de benzer basınç ve sıcaklık sınırlarına sahiptir. Fränkische sistemlerinde boru aralığı ve şapa içi eğri radyüsü hesapları, tasarım kılavuzunda açık tablo ve grafikler sunar; bu tablolarda hedef gidiş-dönüş sıcaklığı ve boru geometrisine göre ısı akısı değerleri yer alır. Sistem seçimi ve tedarik için /urunler/yerden-isitma/rehau-sistemleri sayfası başlangıç noktasıdır.
Modülasyonlu yerden ısıtma sıcaklık yönetimi, sabit sirkülasyon yerine değişken debili pompa ve orantısal kontrol kapakları aracılığıyla her devre için gerçek zamanlı ayar yapan bir yaklaşımdır. Bu yöntemde sistem, tüm devreleri aynı gidiş suyu sıcaklığında çalıştırmak yerine her odanın ısı ihtiyacına göre debi ve sıcaklık dağılımını optimize eder. Modülasyonlu yerden ısıtma sıcaklık kontrolü sayesinde enerji tüketimi, geleneksel on/off sisteme kıyasla yüzde 10-20 daha düşük olabilir. Modülasyonlu sistemler /urunler/yerden-isitma/modulasyonlu-yerden-isitma sayfasında ayrıntılanmaktadır.

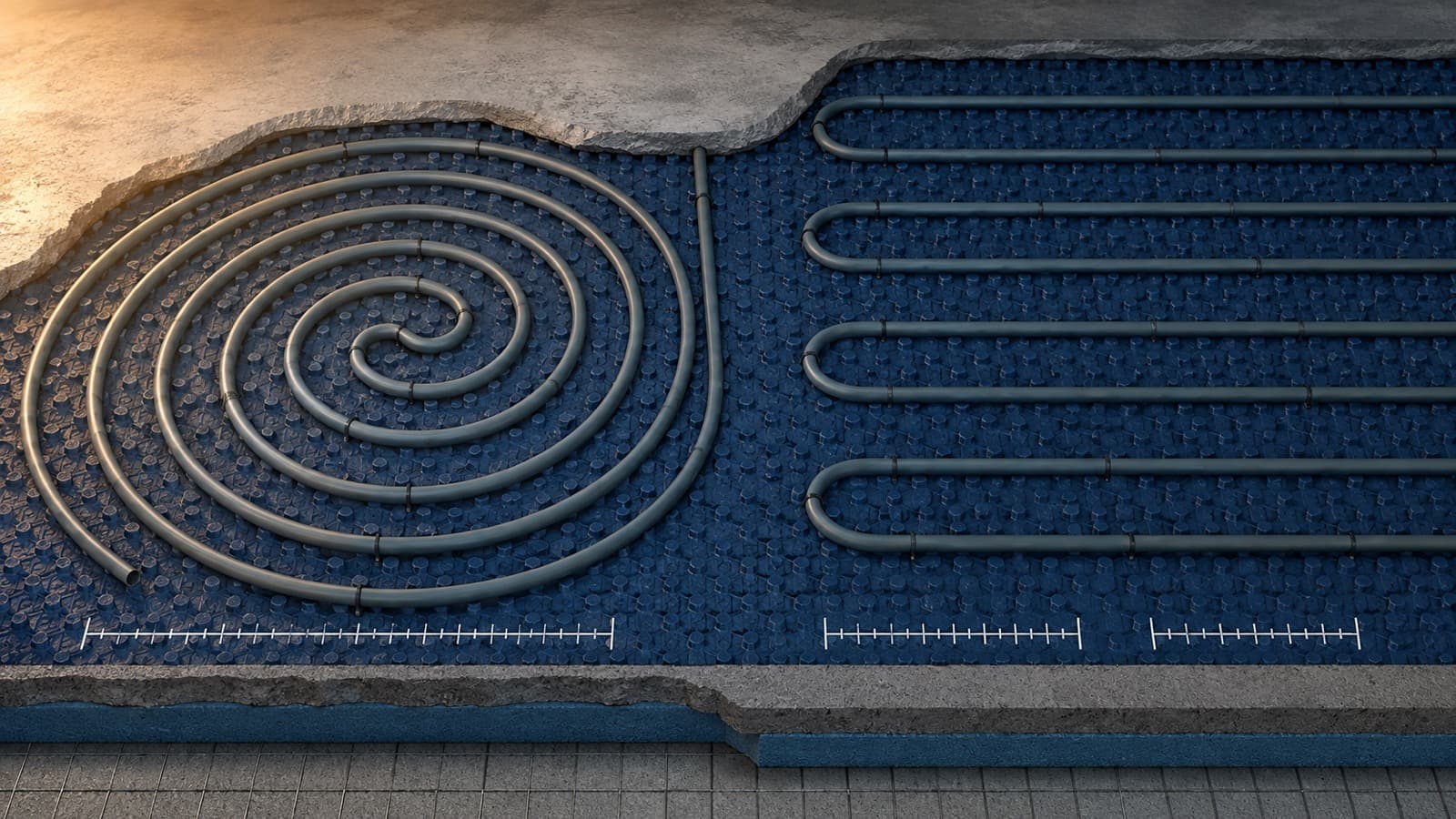

Boru aralığı ve şapa kalınlığının gidiş suyu sıcaklığına etkisi
Boru aralığı ve şapa kalınlığı, EN 1264'te tarif edilen ısı akısı tablolarını doğrudan etkiler ve bu yüzden gidiş suyu sıcaklığının ne olması gerektiğini belirler. Boru aralığı arttıkça, aynı gidiş suyu sıcaklığında üretilen ısı akısı azalır; bu açığı kapatmak için ya gidiş suyu yükseltilmeli ya da boru aralığı daraltılmalıdır. Daraltmak çoğunlukla daha iyi seçimdir çünkü zemin sıcaklığını daha düzgün dağıtır ve daha düşük gidiş suyu sıcaklığına olanak tanır.
Tipik tasarım boru aralıkları 10, 15, 20 ve 25 cm olarak standartlaşmıştır. 10 cm aralıkla döşenmiş sistem, aynı gidiş suyu sıcaklığında 25 cm aralıkla döşenmiş sistemden yaklaşık yüzde 25-30 daha fazla ısı akısı üretir. Bu fark, örneğin ısı pompasıyla çalışırken gidiş suyu sıcaklığını 3-5 santigrat derece daha düşük tutmayı mümkün kılar; bu da yerden ısıtma ısı pompası cop hesabı açısından anlamlı bir kazanıma dönüşür.
Şapa kalınlığı ise ısıl ataletle ilgilidir. Kalın şapa, boru sıcaklığından yüzeye ulaşana kadar daha uzun süre geçirir ve yüzey sıcaklığı gidiş suyuna göre daha az dalgalanır; bu termal denge konforu artırır. Ancak kalın şapa aynı zamanda sistemi termostat taleplerine daha yavaş tepki verir hale getirir; bu yüzden kalın şapalı sistemlerde oda termostatı gidiş suyu kontrolü farkı daha belirgin hissedilir. Standart çimento şapası kalınlığı boru ekseninin 3 ile 7 cm üzerinde tutulur; bu aralıkta hem ısı iletimi hem atalet dengede kalır.
Yerden ısıtma kollektör balansı ve debi ayarının gidiş sıcaklığıyla ilişkisi

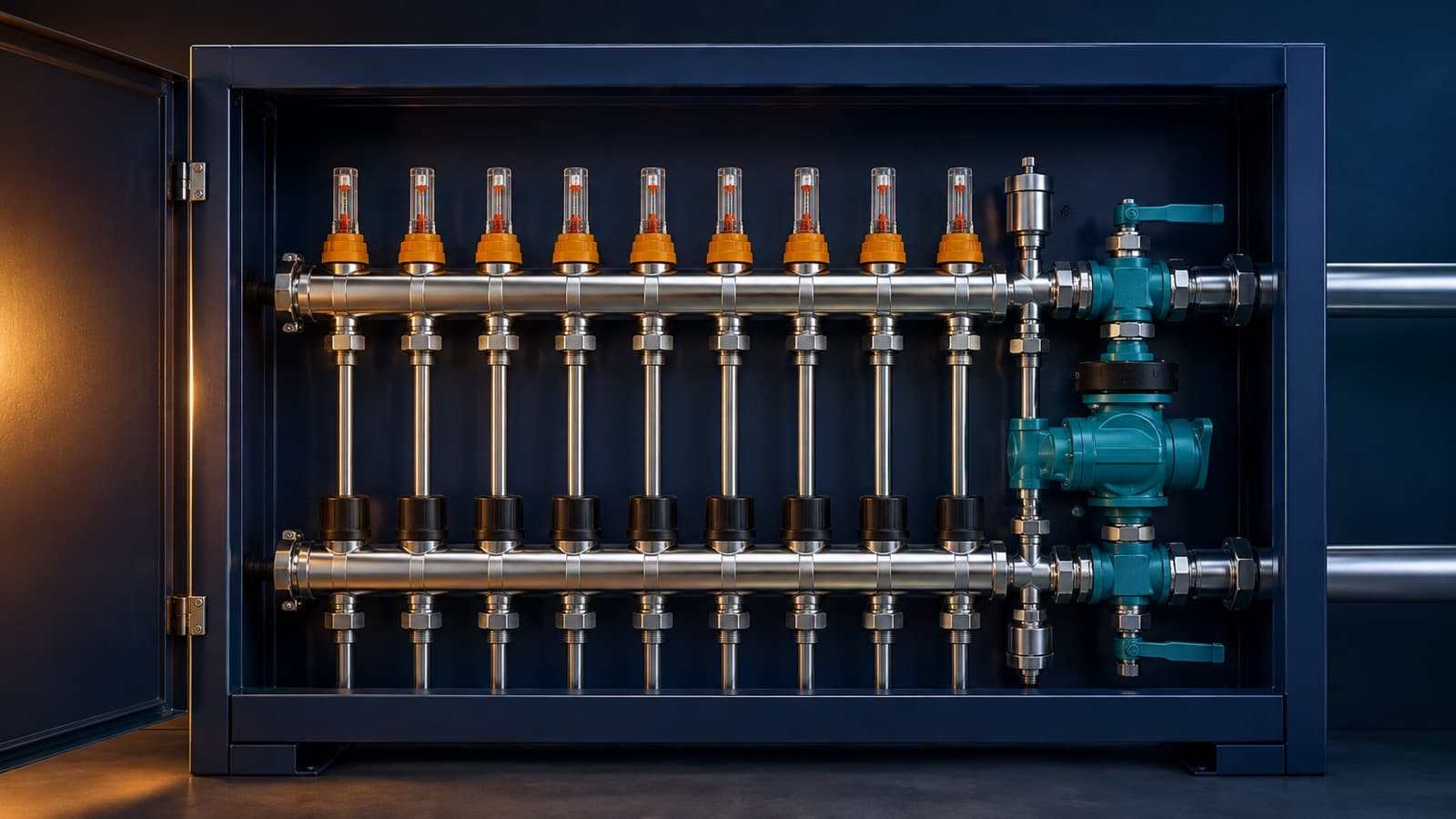

Yerden ısıtma kollektör balansı, farklı uzunluktaki devrelerin debisini dengeleyen ve sistemin her odaya eşit ısı dağıtmasını sağlayan kritik bir devreye alma adımıdır. Yanlış balanslı bir kollektörde kısa devreler fazla, uzun devreler az debi alır; bu dengesizlik, her devrenin gidiş-dönüş sıcaklığını farklılaştırır ve odalara eşit ısı dağılımı engellenir.
Debimetre ayarı, kollektör üzerindeki debimetrelerin her devreye hesaplanan debiye göre kısıtlanmasıyla yapılır. Örneğin 8 m boru uzunluğu olan banyo devresi ile 120 m uzunluğu olan oturma odası devresi aynı debimetre açıklığında çalışırsa, kısa devre aşırı ısınır, uzun devre ise yetmez. Hesaplanan devrelere göre debimetredeki ayar değeri litre/saat veya m³/h olarak girilir.
Yerden ısıtma kollektör balansı gidiş suyu sıcaklığıyla dolaylı ama güçlü bir ilişki içindedir: doğru balanslı sistemde her devreden dönüş suyu birbirine yakın sıcaklıkta döner ve toplam sistemin ΔT tasarımla örtüşür. Balans bozuksa bazı devreler çok soğuk dönüş yapar, bazıları ise gidiş sıcaklığına yakın döner; bu durum ısı kaynağının yanlış kapasitede çalışmasına yol açar. Kolektör seçimi ve balans araçları /urunler/yerden-isitma/kollektorler sayfasında yer almaktadır.
Gidiş suyu sıcaklığının mevsimlik profili
Doğru kurulu bir sistemde gidiş suyu sıcaklığı kış boyunca sabit kalmaz; ısıtma eğrisi kompanzasyon sayesinde mevsim içinde sürekli değişir. Bu profili anlamak, sistemin neden zaman zaman farklı çalıştığını yorumlamayı sağlar ve kullanıcının gereksiz müdahalede bulunmasını önler.
Ekim sonu ve Mart başı (geçiş mevsimi): dış sıcaklık 5-10 santigrat derece. Kompanzasyonlu sistem gidiş suyunu 30-35 santigrat dereceye çeker. Isı pompası bu aralıkta en yüksek COP'unu üretir; elektrik tüketimi düşük, konfor yüksektir. Bu dönemde zemin hafif ılık hissettirilebilir; bu tamamen normaldir.
Ocak-Şubat (en soğuk dönem): dış sıcaklık eksi 5 ile eksi 15 santigrat derece arasında. Gidiş suyu 40-47 santigrat dereceye çıkar. COP düşer ama sistem tasarım kapasitesinde çalışır. Bu dönemde sistem en fazla çalışır ve enerji tüketimi zirveye çıkar. Zemin yüzeyi bu dönemde EN 1264 sınırına en yakın değerlere ulaşabilir; iyi tasarlanmış sistemde yine de sınır aşılmaz.
İlkbahar geçişi (Mart sonu - Nisan): dış sıcaklık yavaş yavaş 12-18 santigrat dereceye çıkar. Isıtma eğrisi gidiş suyunu 28-32 santigrat dereceye indirir; sistem çok kısa süreli çalışmaya başlar. Bu dönemde bazı odalarda termostatlar sürekli kapalı kalır; normal davranıştır. Eğer bu dönemde zemin hiç ısınmıyorsa sorun sıcaklık değil, balans veya termostat setpoint'inde aranmalıdır.
Yerden ısıtma devreye alma protokolü ve ilk test
Yerden ısıtma devreye alma protokolü, montaj tamamlandıktan sonra şapa dökmeden önce ve döküm sonrasında uygulanması gereken sıralı adımları kapsar. Bu protokole uymak, hem şapanın hem zemin kaplamasının uzun ömürlü çalışmasını güvence altına alır.
Sistem montajı tamamlandıktan sonra şapa dökmeden önce boru testi yapılmalıdır. Borular havaya veya suya bağlanarak 6 bar basınçta 24 saat beklenir; bu süre zarfında basınç düşmesi olmaması gerekir. Test, şapa döküldükten sonra tespit edilecek bir kaçağın onarım maliyetini önler.
Şapa kuruma ısıtma protokolü (ilk devreye alma): şapa döküldükten sonra en az 7-10 gün kurumaya bırakılmalı, ardından gidiş suyu 20-25 santigrat dereceden başlatılarak her gün 5 santigrat derece artırılır ve tasarım sıcaklığına kademeli ulaşılır. Şapayı hızla yüksek sıcaklığa maruz bırakmak çatlaklara yol açar; bu yerden ısıtma devreye alma protokolü REHAU ve Fränkische dahil tüm büyük sistem üreticilerinin teknik dokümantasyonunda yer alır.
Sık yapılan 5 hata
Yerden ısıtma sıcaklık yönetiminde en sık yapılan hatalar genellikle ilk devreye almada veya kaplama seçiminde ortaya çıkar. Bu hatalar, sistemin enerji verimliliğini düşürür, zemine zarar verir veya EN 1264 uyumunu bozar.
- Gidiş suyunu tasarım hesabı yapmadan radyatör sistemindeki gibi 60-70 santigrat dereceye ayarlamak. Bu sıcaklık yerden ısıtma ahşap parke sıcaklık sınırını aşar, kaplamayı tahrip eder ve enerji verimliliğini yok eder; yerden ısıtma 30-45 santigrat derece bandında çalışmalıdır.
- Dış hava kompanzasyonu olmadan sabit gidiş suyu ile çalıştırmak. Isıtma eğrisi kompanzasyon olmadan sistem ılık havalarda aşırı ısıtır, termostatlar sürekli açıp kapanır, enerji boşa harcanır.
- Yerden ısıtma R değeri kaplama sınırını aşan halı veya 20 mm üstü masif parke seçmek. Yerden ısıtma halı uyumu konusunda yanlış seçim, ısı akısını engeller; sistemi gereğinden yüksek sıcaklıkta çalıştırmak zorunda bırakır ve zemine zarar verir.
- Şapayı kademeli yerden ısıtma devreye alma protokolü uygulamadan ani yüksek sıcaklığa maruz bırakmak. Taze şapa çatlak atar; bu yerden ısıtma şapa zararı ısı transferini etkiler ve uzun vadede boru hasar riski oluşturabilir.
- Yerden ısıtma kollektör balansını yapmadan sistemi çalıştırmak. Dengesiz devreler bazı odaları aşırı ısıtır, bazılarını ısıtamaz; gidiş suyu sıcaklığı ne kadar doğru olursa olsun balans olmadan eşit konfor sağlanamaz.
Devreye alma kontrol listesi
- Şapa kuruma süresi (en az 7-10 gün) beklendikten sonra yerden ısıtma devreye alma protokolüne başlayın; protokol başlamadan boru basınç testinin geçilmiş olması şarttır.
- Gidiş suyu 20-25 santigrat dereceden başlatın; her 24 saatte 5 santigrat derece artırın, tasarım sıcaklığına kademeli ulaşın.
- Yerden ısıtma kollektör balansı için her devre debimetresini hesaplanan değere (l/saat) ayarlayın; balans tamamlanmadan sistemi çalıştırmayın.
- Dış hava kompanzasyon eğrisinin kontrol cihazına girilip girilmediğini ve dış sıcaklık sensörünün doğru konumlandırıldığını kontrol edin.
- Her odanın oda termostatını kontrol edin; setpoint değerlerinin mantıklı aralıkta (20-22 santigrat derece) olduğunu doğrulayın.
- Tasarım koşullarında (soğuk hava günü) gidiş ve dönüş sıcaklıklarını ölçün; gidiş dönüş sıcaklık farkı delta t 5-8 K bandında mı olduğunu kontrol edin.
- Yüzey sıcaklığını termal kamera veya yüzey termometresiyle ölçün; EN 1264 yüzey sıcaklığı sınırlarını (yaşam alanı 29 santigrat derece) aşmadığını doğrulayın.
- Ahşap veya laminat kaplama varsa, kaplama montajından önce zemin nem ölçümü yapın; nem yüzdesi üreticinin belirttiği sınır altında olmalıdır.
- Sistem tam yükle birkaç gün çalıştıktan sonra kollektör balansını tekrar kontrol edin; ısınma sonrası küçük debi kaymaları olabilir.
Sık Sorulan Sorular
Yerden ısıtma kaç derece çalışmalı?
Yerden ısıtma kaç derece sorusunun cevabı: gidiş suyu sıcaklığı 30 ile 45 santigrat derece arasında ayarlanır; tasarım noktasında çoğu proje 38-42 santigrat derece bandında çalışır. Seramik kaplı iyi yalıtımlı binalarda 35-38 santigrat derece yeterli olurken ahşap kaplı veya eski binalarda 40-45 santigrat dereceye çıkılabilir. Gidiş suyu 55 santigrat dereceyi geçen bir yerden ısıtma sistemi yanlış tasarlanmış veya yanlış ayarlı demektir.
EN 1264 yüzey sıcaklığı sınırı nedir?
EN 1264 yüzey sıcaklığı sınırları şunlardır: yaşam alanı için maksimum 29 santigrat derece, banyo ve ıslak hacim için 33 santigrat derece, kenar bölgesi için 35 santigrat derece. Bu sınırlar insan konforu ve zemin malzemesi koruması için konulmuştur; tasarım bu eşikleri aşmayacak şekilde yapılmalıdır.
Dış hava kompanzasyonu olmadan sistem çalışır mı?
Çalışır, ama verimsiz ve konforsuzdur. Isıtma eğrisi kompanzasyon olmadan sistem ılık havalarda aşırı ısıtır; oda termostatları sürekli devreye girip çıkar. Isı pompasıyla birlikte kullanıldığında kompanzasyon olmadan pompa sürekli yüksek gidiş suyuyla çalışır ve COP belirgin düşer; bu yüzden dış hava kompanzasyonu standart bir gereklilik olarak kabul edilmelidir.
Ahşap parke altında gidiş suyu kaç derece olabilir?
Yerden ısıtma ahşap parke sıcaklık sınırına göre masif parke altında yüzey sıcaklığının 27 santigrat dereceyi sürekli geçmemesi önerilir. Bu, gidiş suyunun yaklaşık 35 santigrat derece ile sınırlandırılması anlamına gelir. 15 mm üzeri masif parke kaplı zeminlerde 35 santigrat derece üstü gidiş suyu eğilme, çatlak ve aralık açılması riskini artırır.
Gidiş dönüş sıcaklık farkı delta t neden 5-8 K aralığında tutulur?
Gidiş dönüş sıcaklık farkı delta t bu aralıkta tutulduğunda zemin boyunca yüzey sıcaklığı dağılımı eşit kalır ve pompa enerjisi makul seviyelerde tutulur. ΔT çok büyük olursa boru başı ile sonu arasında yüzey sıcaklık farkı hissedilir hale gelir; çok küçük olursa debi ve pompa gücü gereğinden fazla yükselir.
Yerden ısıtma ısı pompası cop ilişkisi nasıl çalışır?
Yerden ısıtma ısı pompası cop değeri, gidiş suyu sıcaklığı düştükçe artar; gidiş suyu 5-6 santigrat derece düştüğünde COP yaklaşık 0,3-0,5 birim yükselir. Yerden ısıtma cop hesabı yapıldığında, 35 santigrat derece gidiş suyu ile çalışan sistem, 50 santigrat dereceyle çalışan aynı pompaya göre kış boyunca yüzde 30-50 daha az elektrik harcar. Bu yüzden ısı pompalı sistemlerde gidiş suyunu mümkün olduğunca düşük tutmak en kritik verimlilik önlemidir.
Oda termostatı gidiş suyu kontrolü farkı nedir?
Oda termostatı gidiş suyu kontrolü farkı şudur: oda termostatı o odanın devre akışını kesen/açan yerel bir kontrol cihazıdır, gidiş suyu kontrolü ise tüm sisteme gönderilen suyun sıcaklığını belirleyen merkezi bir ayardır. Biri odayı, diğeri ısı kaynağını yönetir; gerçek verim için ikisi birlikte çalışmalıdır.
Yerden ısıtma halı uyumu nasıl değerlendirilmeli?
Yerden ısıtma halı uyumu konusunda net kural şudur: kalın halı ve altlık uyumsuz kaplamadır. Altlıklı halıda toplam R değeri 0,15 m²K/W sınırını aşar ve sistem yeterli ısıyı iletmez. İnce düz halı ve özellikle yerden ısıtma uyumlu etiketiyle satılan ürünler kullanılabilir, ama her durumda ısıl hesap yapılarak doğrulanmalıdır.
Şapa kurumadan ısıtma yapılır mı?
Şapa döküldükten sonra en az 7-10 gün kurumaya bırakılmalı, ardından yerden ısıtma devreye alma protokolü başlatılmalıdır; çimento şapası için bu protokol çoğunlukla 21-28 gün sürer. Şapa kurmadan ısıtmak, ani ısıl şok nedeniyle yerden ısıtma şapa zararına yol açar ve zemin kaplama montajı için gereken nem değerlerine ulaşmak zorlaşır.
Gidiş suyu sıcaklığını kendim değiştirebilir miyim?
Kazan veya ısı pompasının kontrol panelinden gidiş suyu setpoint'i değiştirilebilir, ama bunu yaparken zemin kaplama sınırlarını ve EN 1264 yüzey sıcaklığı eşiklerini gözetmek gerekir. Özellikle ısıtma eğrisi kompanzasyon eğimini değiştirmek yetkili servis tarafından yapılmalıdır; yanlış eğim ayarı sistemin hem verimini hem konforunu bozar.
Doğru sıcaklık için mühendislik desteği
Yerden ısıtma gidiş suyu sıcaklığı tek başına bir sayı değil, boru geometrisi, zemin kaplaması, ısı kaybı ve ısı kaynağı türünün sonucudur. Yanlış sıcaklık ayarı hem zemine zarar verir hem enerji faturasını gereksiz artırır, hem de ısı pompasının avantajını yok eder. Vekron Mekanik mühendislik ekibi, Rehau ve Fränkische sistemleriyle yerden ısıtma projelerini baştan sona boyutlandırır; kollektör seçimi, boru yerleşimi, sıcaklık eğrisi ve ısı pompası entegrasyonu dahil tüm adımlar birlikte planlanır. Kolektör çözümleri /urunler/yerden-isitma/kollektorler, modülasyonlu yerden ısıtma sıcaklık kontrolü gerektiren projeler ise /urunler/yerden-isitma/modulasyonlu-yerden-isitma sayfasında incelenebilir. Projenizin detaylarını paylaşmak için /iletisim adresimize ulaşın; ısı pompası kombinasyonu hakkında bilgi almak için /urunler/isi-pompalari/hava-kaynakli ve /urunler/isi-pompalari/toprak-kaynakli sayfaları da başlangıç noktanız olabilir.
