Vortex Pompa Nedir? Serbest Akışlı Çark Prensibi, Kullanım Alanları ve Kanallı Çarkla Karşılaştırma

vortex pompa nedir sorusunun cevabı çark geometrisinde saklıdır: vortex pompa, çarkı gövdenin gerisine gömülü, akış yolundan çekilmiş bir dalgıç atık su pompasıdır ve katı maddeyi çarka değdirmeden, gövde içinde oluşturduğu bir girdapla karşı tarafa taşır. Serbest akışlı çark sayesinde lifli ve iri atıkta tıkanmaz.

Bu yazıda sırasıyla şunları bulacaksınız:

• Vortex çark prensibinin ne olduğu ve girdabın katıyı nasıl taşıdığı
• Serbest akışlı çarkın kanallı çarktan geometrik farkı ve verim bedeli
• Serbest küre geçiş çapının vortex pompada neden büyük olduğu
• Vortex pompanın nerede kullanıldığı: foseptik, tuvalet atığı, lifli endüstriyel atık, çamurlu su
• Kanallı, tek kanal ve öğütücü çark arasında bir karar tablosu
• Bir sayısal örnekle verim ile katı geçiş dengesinin parayla ifadesi
• Aşınma dayanımı, malzeme seçimi ve çark açıklığının bakımdaki yeri
• Sık yapılan beş hata, devreye alma kontrol listesi ve sık sorulan sorular

01Vortex pompa nedir ve nasıl çalışır?

Vortex pompa, çarkı emiş ağzının hizasından geriye, salyangoz gövdenin arka duvarına çekilmiş bir santrifüj atık su pompasıdır. Emişten giren su ve içindeki katı, doğrudan kanatların arasına değil, çark ile emiş ağzı arasında kalan boş hacme girer. Dönen çark bu hacimde bir girdap oluşturur; girdabın merkezkaç etkisi, katı maddeyi kanatlara hiç dokundurmadan çıkış ağzına doğru fırlatır. İngilizce vortex sözcüğü zaten girdap demektir ve pompanın adı bu çalışma prensibinden gelir.

Klasik bir kapalı çarkta su, kanatların arasındaki dar kanallardan zorla geçirilir; enerji doğrudan akışkana aktarıldığı için verim yüksektir ama katı da o dar kanaldan geçmek zorundadır. Vortex çarkta ise enerji, önce dönen bir su kütlesine, sonra bu kütle üzerinden asıl akışa aktarılır. Bu iki kademeli aktarım verimi düşürür; buna karşılık katı madde, kanatlar tarafından değil, dönen su tarafından itildiği için pompanın en dar noktasına takılma ihtimali neredeyse ortadan kalkar. Serbest akışlı çark tabiri bu yüzden kullanılır: akış yolu, çarkın kendisi tarafından değil, gövde boşluğu tarafından belirlenir.

Prensibi bir örnekle somutlaştırmak gerekirse: bir çamaşır makinesinin dönen tamburuna değil, tamburun oluşturduğu su hareketine kapılan bir kumaş parçasını düşünün. Kumaş tambura sürtünmez, suyun akışıyla taşınır. Vortex pompada da bez parçası, saç, lif ve ıslak mendil çarka sürtünmeden, girdabın taşıma gücüyle geçer. Serbest akışlı çark ile kanallı çark arasındaki fark, kağıt üstünde küçük bir geometri değişikliği gibi görünür ama sahada tıkanma çağrısı ile temiz çalışma arasındaki farkı belirler.

02Vortex çark prensibi kanallı çarktan nasıl ayrılır?

Vortex çark ile kanallı çark arasındaki ayrım, katının çarkla temas edip etmemesindedir. Kanallı çarkta katı, kanadın oluşturduğu geçitten fiziksel olarak geçer ve bu geçidin genişliği tıkanmanın sınırını belirler. Vortex çarkta katı, çarka değmeden gövde girdabında taşınır; sınırı belirleyen artık kanal değil, gövde ile çark arasındaki serbest hacimdir.

Bu geometrik fark iki sonuç doğurur. Birincisi katı geçiş üstünlüğüdür: kanatlar akış yolunun dışında kaldığı için serbest akışlı çark, kendi giriş ağzı çapına yakın büyüklükte bir katıyı geçirebilir. İkincisi verim bedelidir. Kanallı çark, enerjiyi akışkana doğrudan verdiği için tipik olarak yüzde 45 ila 70 bandında hidrolik verim üretir. Vortex çark ise iki kademeli aktarım nedeniyle yüzde 35 ila 50 bandında kalır. Aradaki fark, aynı işi yapmak için gereken elektrikte doğrudan görünür.

Üçüncü bir ayrım lifli ve paçavralı atıktaki davranıştır. Kanallı çarkta tek geniş bir geçit vardır; buraya takılan bir lif, arkadan geleni toplayıp bir yumak oluşturur ve tek olan yolu kapatır. Vortex çarkta lif kanada takılacak bir yüzey bulamaz, girdapla döner ve çıkışa savrulur. Bu yüzden ıslak mendil, saç, iplik ve paçavra içeren atıkta serbest akışlı çark en dayanıklı çözümdür. Karşılaştırmalı seçim için /blog/grundfos-seg-se-atik-su-pompalari yazısındaki çark tablosuna da bakabilirsiniz.

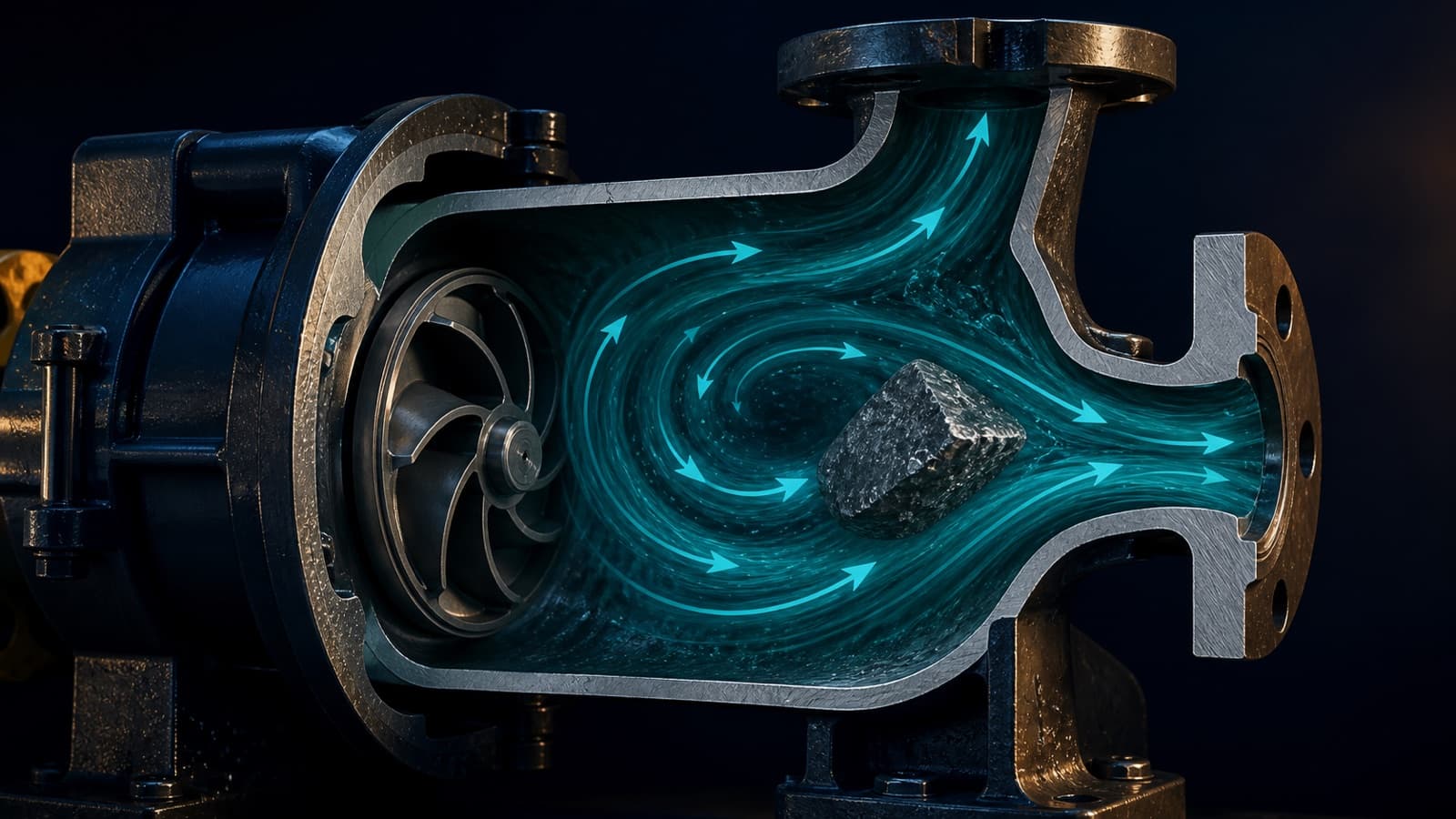

03Girdap katıyı nasıl taşır?

Girdap, çarkın emiş ağzı ile kanatları arasında kalan boş hacimde dönen su kütlesinin oluşturduğu dairesel akıştır ve katı maddeyi merkezkaç kuvvetiyle çevreye, oradan da çıkış ağzına doğru savurur. Katı, dönen suyun içinde asılı kalır ve suyla birlikte hareket eder; kanatların arasına hiç girmez. Bu, serbest akışlı çarkın tıkanmama özelliğinin fiziksel temelidir.

Girdabın taşıma gücü çarkın devrine ve gövde geometrisine bağlıdır. Devir arttıkça girdap hızlanır, taşıma gücü büyür ama merkezkaç etkisiyle katı gövde duvarına daha sert çarpar; bu, aşınma ile taşıma gücü arasında bir denge gerektirir. Vortex pompalar bu yüzden genellikle 1450 d/dk gibi orta devirlerde çalışır. Çok yüksek devir hem aşınmayı hem gürültüyü artırır, çok düşük devir ise katıyı taşımaya yetmez ve çökelmeye yol açar.

Girdabın bir zayıf yönü, enerjiyi dolaylı aktarmasıdır. Suyun bir bölümü asıl akışa katılmadan gövde içinde dönerek kalır; bu dönen kütlenin sürtünme kaybı, vortex çarkın verim bedelinin kaynağıdır. Kanallı çarkta böyle bir ölü dönme yoktur, su doğrudan kanaldan geçer. Girdabın taşıma üstünlüğü ile verim bedeli aynı fiziksel olgunun iki yüzüdür; birini isteyen diğerini kabul eder.

04Serbest küre geçiş çapı vortex pompada neden büyük?

Serbest küre geçiş çapı, pompanın emişinden çıkışına kadar hiçbir yere takılmadan geçebilen en büyük katı kürenin çapıdır ve vortex pompada bu değer, çarkın akış yolundan çekilmiş olması sayesinde büyüktür. Kanatlar geçidi daraltmadığı için sınırı gövde boşluğu belirler; bu boşluk çoğu tipte pompanın giriş ağzı çapına yakın tutulur.

Pratik sonuç şudur: aynı bağlantı ağzına sahip bir kanallı ve bir vortex pompayı yan yana koyduğunuzda, vortex olan daha büyük bir katıyı sindirir. Evsel atık suda genel kabul gören 80 mm eşiği, vortex çarkla düşük basma yüksekliği pahasına rahatça sağlanır. Endüstriyel proses atığında ise ölçülen en büyük katı parçanın 1,5 katı güvenli bir tasarım kuralıdır ve serbest akışlı çark bu büyük geçişi verimden fazla ödün vermeden karşılar.

Büyük küre geçişinin görünmeyen maliyeti de vardır. Geçiş büyüdükçe gövde boşluğu genişler, girdabın kapsadığı hacim artar ve verim bir miktar daha geriler. Bu yüzden "ne olur ne olmaz, en büyüğünü alalım" yaklaşımı yerine atığın gerçek karakterine göre ölçülü seçim doğrudur. Tesisatın önüne bir sepet süzgeç koymak, çoğu zaman bir üst çark boyuna çıkmaktan daha ucuza gelir; süzgeç seçenekleri /urunler/tesisat-ekipmanlari/pislik-tutucu sayfasındadır.

05Vortex pompa nerelerde kullanılır?

Vortex pompa, katının çarka takılma riskinin yüksek, atık karakterinin öngörülemez olduğu her yerde kullanılır. Kullanım alanı, atığın içindeki lif, paçavra ve iri katı yükü arttıkça genişler. En yaygın dört alan foseptik terfisi, tuvalet atığı tahliyesi, lifli endüstriyel atık ve çamurlu su drenajıdır. Bu nedenle vortex pompa, sahada sık sık lifli atık pompası olarak anılır.

Birinci alan foseptik ve evsel atık su terfisidir. Kanalizasyon kotunun altında kalan bodrum, ortak apartman foseptiği ve site toplama çukurlarında gelen atığın içeriği kontrol edilemez; ıslak mendil, bez, saç ve hijyen ürünü daima bulunur. Serbest akışlı çark bu karışımı yumak oluşturmadan geçirir. Uygun ürün ailesi için /urunler/pompa-sistemleri/drenaj-atik-su sayfasına bakabilirsiniz.

İkinci alan tuvalet atığı ve dışkı içeren evsel atıktır. Burada atığın kendisi lifli ve heterojendir; çarka temas etmeden geçmesi tıkanmayı doğrudan azaltır. Üçüncü alan lifli endüstriyel atıktır: tekstil, kağıt, gıda ve tarım işletmelerinin proses sularında elyaf, kabuk, posa ve ambalaj parçası bulunur. Bu tesislerde kanallı çark birkaç haftada tıkanırken vortex çark aylarca temiz çalışır. Dördüncü alan çamurlu ve kum içeren sudur: şantiye çukuru, otopark rampası ve yağmur suyu drenajında gelen kum aşındırıcıdır ve çarka değmeyen bir çark bu aşınmadan büyük ölçüde korunur.

• Foseptik ve ortak atık su çukurları: lifli ve öngörülemez atık, serbest akışlı çarkın ana alanı.
• Tuvalet ve dışkı içeren evsel atık: heterojen katı, girdapla temassız geçer.
• Lifli endüstriyel proses suyu: tekstil, kağıt, gıda posası; kanallı çark burada erken tıkanır.
• Çamurlu ve kum içeren su: şantiye, otopark, yağmur suyu; aşınma dayanımı öne çıkar.

06Vortex pompanın aşınma dayanımı neden yüksek?

Vortex pompa aşınma dayanımı, katının çarka temas etmemesinden gelir. Kum, çakıl ve mineral tane içeren atıkta asıl aşınan yüzey normalde çark kanatlarının kenarıdır; bu kenarlar akışkanla en yüksek hızda karşılaşan bölgedir. Serbest akışlı çarkta katı girdapla taşındığı için kanat kenarına çarpmaz, aşınma büyük ölçüde gövde duvarına dağılır ve tekil bir kritik yüzeyde toplanmaz.

Aşınma dağıldığında pompanın ömrü uzar ve performansı yavaş düşer. Kanallı bir çarkta kanat kenarı aşındıkça geçit genişler, verim düşer ve bir noktada çark komple değişir. Vortex çarkta aşınma gövdeye yayıldığı için performans kaybı daha yumuşaktır; ayrıca gövde, çarka göre daha kolay ve ucuz yenilenen bir parçadır. Bu, kum yükü yüksek tesislerde toplam sahip olma maliyetini belirleyen bir farktır.

Malzeme seçimi bu üstünlüğü tamamlar. Aşındırıcı atıkta çark ve gövde için standart dökme demir yerine yüksek kromlu dökme demir veya sertleştirilmiş alaşım tercih edilir. Girdap prensibi aşınmayı azaltır ama sıfırlamaz; kum konsantrasyonu yüksekse malzemeyi de yükseltmek gerekir. Serbest akışlı çark ile doğru malzemenin birleşimi, çamurlu su uygulamasında en uzun bakım aralığını verir.

07Vortex, kanallı, tek kanal ve öğütücü çark nasıl karşılaştırılır?

Atık su pompasında çark tipi kararı markadan ve motor gücünden önce gelir; çünkü yanlış çark, doğru seçilmiş her şeyi geçersiz kılar. Dört ana tip vardır ve her biri farklı bir atık karakterine göre optimize edilmiştir. Vortex çarkın yeri, katı geçiş üstünlüğünün verimden daha değerli olduğu uçtadır.

Tek kanallı çark en yüksek verimi verir, yüzde 60 ila 70 bandına çıkar, ama tek olan geçidi lifli atıkta tıkanır. Çok kanallı çark dengeli döner ve titreşimi düşüktür, verimi tek kanallıya yakındır ama küre geçişi daha küçüktür. Vortex çark katıyı çarka değdirmeden geçirir, tıkanma riski en düşük tiptir, bedeli yüzde 35 ila 50 bandındaki verimidir. Öğütücü çark ise atığı kesici takımla parçalar ve yalnızca evsel nitelikli, aşındırıcı içermeyen atıkta, ince ve uzun basınçlı hatlarda kullanılır; bu tipin ayrıntısı ayrı bir konudur.

Tablodan çıkan karar mantığı şudur: önce atığın lifli olup olmadığına bakın. Lifli ve paçavralıysa vortex çark neredeyse zorunludur. Atık temiz ve iri katı ağırlıklıysa tek kanallı çark verim avantajıyla öne geçer. Yüksek basma yüksekliği ve ince hat gerekiyorsa, ki bu evsel atıkta olur, öğütücü çark tek cümleyle devreye girer. Karar sıralaması her zaman önce atık karakteri, sonra hidrolik ihtiyaç, en sonda enerjidir.

08Vortex pompa hangi durumda yanlış seçimdir?

Vortex pompa, tıkanmama üstünlüğüne rağmen her atığın doğru cevabı değildir. Yanlış olduğu durumlar, verim bedelinin karşılığını üretmediği durumlardır. Üç senaryoda başka bir çark tipi daha doğrudur.

Birincisi yüksek basma yüksekliği gereken uygulamalardır. Vortex hidrolik, girdabın dolaylı enerji aktarımı nedeniyle yüksek basınç üretmekte zorlanır. Uzun mesafeye veya çok yükseğe basılması gereken bir evsel atıkta, ince hatta yüksek basınç veren öğütücü çark tek cümleyle daha doğrudur. İkincisi verimin öncelikli olduğu, atığın temiz ve öngörülebilir olduğu tesislerdir; burada tek kanallı çarkın yüzde 60 üzeri verimi, yıllar içinde ciddi bir elektrik farkı yaratır.

Üçüncüsü çok yüksek debili belediye terfi merkezleridir. Bu ölçekte hem büyük küre geçişi hem yüksek verim istenir; modern kanal geometrileri bu iki hedefi vortex çarktan daha iyi dengeler. vortex pompa mı kanallı pompa mı sorusunun özeti şudur: atık lifli ve paçavralıysa vortex, temiz ve verimin öncelikliyse kanallı, yüksek basınç ve ince hat gerekiyorsa öğütücü. Bu üç koşulu sırayla kontrol eden bir mühendis nadiren yanılır.

09Örnek 1: Verim ile katı geçiş dengesi parayla nasıl ifade edilir?

Örnek tesis şudur: bir tekstil atölyesinin lifli proses suyunu bir toplama çukurundan yakındaki kanalizasyon rögarına terfi eden bir dalgıç pompa. Ölçülen tepe debisi 25 m³/h, toplam basma yüksekliği 9 mSS'dir. Atık, elyaf ve kumaş kırpıntısı içerdiği için serbest akışlı çark aday, ama karşılaştırma için kanallı çark da hesaba katılmıştır.

Önce hidrolik güç bulunur. Hidrolik güç formülü P_h = ρ × g × Q × H şeklindedir. Değerler yerine konur: ρ = 1000 kg/m³, g = 9,81 m/s², Q = 25 m³/h = 0,00694 m³/s, H = 9 mSS. P_h = 1000 × 9,81 × 0,00694 × 9 = 613 W çıkar. Bu, suya aktarılması gereken net güçtür ve çark tipinden bağımsızdır.

Şimdi iki çark tipini karşılaştıralım. Vortex çarkın bu noktadaki hidrolik verimi yüzde 42 alınırsa şaft gücü P₂ = 613 / 0,42 = 1460 W olur. Kanallı çarkın verimi yüzde 62 alınırsa şaft gücü P₂ = 613 / 0,62 = 989 W olur. Motor verimi her ikisinde yüzde 80 kabul edilirse şebekeden çekilen güç sırasıyla 1825 W ve 1236 W çıkar. Aradaki fark 589 W'tır; yani vortex çark, aynı işi yapmak için sürekli olarak yaklaşık 0,59 kW fazla çeker.

Bu farkı yıllık paraya çevirelim. Atölye günde 8 saat, yılda 300 gün çalışıyorsa pompa yılda 2400 saat döner. Fazla tüketim 0,589 × 2400 = 1414 kWh eder; kilovatsaat başına 3 lira üzerinden yılda 4241 lira. Vortex çarkın bedeli budur. Buna karşılık kanallı çark bu lifli atıkta tahminen iki haftada bir tıkanır; her tıkanma bir servis çağrısı, bir gün duruş ve bir temizlik demektir. Yılda 24 tıkanma, çağrı başına 1500 lira servis ve bir günlük üretim kaybıyla hesaplandığında verim farkının çok üzerine çıkar. Karar, bu iki sayının karşılaştırılmasıyla verilir ve lifli atıkta neredeyse her zaman vortex kazanır.

10Örnek 2: Vortex pompa için hat hızı ve minimum debi nasıl kontrol edilir?

Bir vortex pompanın bastığı atık, hat içinde çökelmeden taşınmalıdır; bu yüzden çalışma noktası belirlenirken basınçlı hattaki akış hızı da kontrol edilir. Alt sınır 0,7 m/s, hedef bant 1,0 ila 2,0 m/s'dir. Bu sınırın altında kum ve ağır lif hattın tabanına çöker, kesit daralır ve zamanla tıkanır.

Hız hesabı v = Q / A formülüyle yapılır; Q metreküp bölü saniye, A boru kesit alanıdır. Birinci örnekteki 25 m³/h debiyi bir DN 80 hatta kontrol edelim. DN 80 için A = π × 0,08² / 4 = 0,005027 m²'dir. Q = 25 / 3600 = 0,00694 m³/s. Hız v = 0,00694 / 0,005027 = 1,38 m/s çıkar. Bu değer 0,7 m/s alt sınırının üstünde ve 1,0 ila 2,0 hedef bandının içindedir; DN 80 hat bu debide doğru seçimdir.

Aynı debiyi bir DN 100 hatta koyarsak A = 0,007854 m² olur ve hız 0,88 m/s'ye düşer. Bu hâlâ alt sınırın üstündedir ama lif taşımada tehlikeli biçimde yavaştır; lifli atıkta DN 80 daha güvenlidir. DN 65'te ise A = 0,003318 m² ile hız 2,09 m/s'ye çıkar, üst sınırı zorlar ve aşınmayı hızlandırır. Bu üç seçenek, hat çapını çark tipi kadar dikkatle seçmek gerektiğini gösterir.

11Vortex pompada malzeme ve çark açıklığı bakımı nasıl yapılır?

Vortex pompanın bakımı, kanatlar akış yolundan çekilmiş olsa da, çark ile gövde arasındaki açıklığın izlenmesini gerektirir. Bu açıklık, girdabın verimini belirleyen kritik boyuttur. Aşınmayla açıklık büyüdükçe girdap gevşer, taşıma gücü ve verim birlikte düşer; belirli bir noktadan sonra pompa aynı debiyi daha çok elektrik harcayarak basar.

Bakım prosedürü şudur: pompa kaplinden çıkarılıp yıkanır, çark ve gövde gözle incelenir, çark ile arka duvar arasındaki açıklık sentil çakısıyla ölçülüp tip belgesindeki fabrika değeriyle karşılaştırılır. Açıklık, üreticinin belirttiği sınırı aştıysa çark veya aşınma plakası yenilenir. Vortex çarkın avantajı burada da görünür: çoğu tipte açıklık, arka plakaya konan ince bir ayar sacıyla yeniden kurulabilir, komple çark değişimi her zaman gerekmez.

Malzeme kararı atığa göre verilir. Temiz evsel atıkta standart dökme demir gövde ve çark yeterlidir. Kum ve mineral tane içeren çamurlu suda yüksek kromlu dökme demir veya sertleştirilmiş alaşım seçilir. Dalgıç montajda koruma sınıfı IP68'dir ve kablo girişindeki konik conta ile reçine dolgu, motoru su girişine karşı korur; kabloyu pompayı kaldırmak için asla kullanmayın, kaldırma işi paslanmaz zincirle yapılır. Motor ile hidrolik arasındaki yağ odası, alt salmastranın sağlığını okuduğunuz noktadır ve yılda bir kontrol edilir.

12Vortex pompa seçim adımları nelerdir?

Vortex pompa seçimi, atık karakterinin doğrulanmasıyla başlayan ve çalışma noktasının kesinleştirilmesiyle biten sıralı bir süreçtir. Adımları atlamadan izlemek, hem yanlış çark tipini hem yanlış çalışma noktasını önler. Sıralama, kararın kalitesini belirler.

İlk adım atığın karakterini belirlemektir: lifli mi, paçavralı mı, kum içeriyor mu, tanecik boyutu nedir. Bu, çark tipini seçer. İkinci adım debiyi belirlemektir; atık su terfisinde pompa, gelen tepe debinin üzerinde seçilir ki çukur dolmasın. Üçüncü adım basma yüksekliğini hesaplamaktır: statik yükseklik artı sürtünme kaybı. Statik yükseklik, çukurdaki durdurma seviyesi ile basınçlı hattın en yüksek noktası arasındaki kot farkıdır ve atık su terfisinde genellikle baskın kalemdir.

Dördüncü adım hat çapını seçmek ve akış hızını 1,0 ila 2,0 m/s bandında doğrulamaktır. Beşinci adım serbest küre geçiş çapının atığa uygunluğunu kontrol etmektir; evsel atıkta 80 mm eşiği, endüstriyelde en büyük katının 1,5 katı. Altıncı adım çalışma noktasını Q-H eğrisi üzerinde işaretleyip pompanın en yüksek verim bölgesine düştüğünü doğrulamaktır. Bu altı adım tamamlandığında hem çark tipi hem çalışma noktası netleşir. Portföyümüzdeki Grundfos atık su ailelerinde vortex hidroliği Grundfos SEV serisinde, tek kanallı hidrolik Grundfos SE1 serisinde bulunur; aynı hidroliklerin kuru montaj sürümü ise Grundfos SL serisidir. Dik milli alternatifle karşılaştırma için /urunler/pompa-sistemleri/dik-milli-pompalar sayfası incelenebilir; portföydeki markalar için /markalar sayfasına bakılabilir.

13Vortex pompa ile drenaj pompası arasındaki fark nedir?

Vortex pompa ile temiz su drenaj pompası, çark tasarımı ve bastığı akışkanın niteliğiyle ayrışır. Drenaj pompası, içinde iri katı bulunmayan, en fazla ince tortu taşıyan suyu basmak için tasarlanır; çarkı yarı açık veya kapalıdır ve verimi yüksektir. Vortex pompa ise iri ve lifli katı içeren atık suyu basmak için serbest akışlı çarkla donatılır ve verimden feragat eder.

Fark, akışkanın katı yüküyle netleşir. Bir bodrum su baskınında toplanan temiz sızıntı suyunu basmak için vortex çark gereksizdir; bir drenaj pompası daha verimli ve daha ucuzdur. Ancak aynı bodrumda tuvalet ve mutfak atığı da varsa, drenaj pompası ilk lifli atıkta tıkanır ve vortex pompa zorunlu hale gelir. Seçim, suyun ne kadar temiz olduğuna göre yapılır.

Uygulamada iki tip sık karıştırılır ve yanlış yerde kullanılır. Temiz drenaja vortex koyan tesis, boşuna elektrik harcar; atık suya drenaj pompası koyan tesis ise sürekli tıkanma çağrısı üretir. Doğru ayrım, atığın içeriğini dürüstçe değerlendirmekten geçer. Ürün ailelerinin tamamı için /urunler sayfası incelenebilir; teknik sorularınız için /sss sayfasına da bakabilirsiniz.

Karar sınırını netleştiren pratik bir soru şudur: bu çukura yılda bir kez bile tuvalet kağıdı, bez veya ıslak mendil ulaşma ihtimali var mı? Cevap "evet" ise drenaj pompası eninde sonunda tıkanır ve vortex çark en baştan doğrudur. Cevap kesin "hayır" ise, örneğin yalnızca yağmur suyu ya da yoğuşma suyu toplayan bir çukurda, drenaj pompasının verim avantajı serbest bırakılabilir. Bu tek soru, çoğu tereddütlü durumu tek bakışta çözer.

14Vortex pompa ne kadar gürültü yapar?

Vortex pompanın gürültüsü, katının çarka çarpmadan geçmesi sayesinde benzer güçteki kanallı pompadan genellikle daha düşüktür. Kanallı çarkta katı, kanat kenarına çarparak darbe sesi üretir; vortex çarkta böyle bir temas olmadığı için ses daha düzgün ve süreklidir. Dalgıç montajda ayrıca pompa su altında çalıştığı için ses zaten büyük ölçüde sönümlenir.

Ses düzeyi devirle doğrudan ilişkilidir. 1450 d/dk civarında çalışan bir vortex pompa, 2900 d/dk'lık bir eşdeğerinden belirgin biçimde sessizdir; orta devir hem aşınmayı hem gürültüyü aşağı çeker. Gürültü bir sorun olduğunda ilk bakılacak yer devir seçimidir, çünkü ses düzeyi devrin karesiyle değil ama devirle güçlü biçimde artar.

Sahada duyulan gürültünün asıl kaynağı çoğu zaman pompanın kendisi değil, hattaki titreşim ve kavitasyondur. Emiş şartları yetersizse pompa kavitasyona girer ve çakıl sesi gibi bir gürültü çıkarır; bu, ses değil bir arıza işaretidir ve emiş koşulları düzeltilmelidir. Titreşim ise sert bağlantılardan yapıya iletilir; esnek bağlantı ve doğru askı sistemi bunu keser. Titreşim yalıtımı için /urunler/tesisat-ekipmanlari/flex-baglantilar sayfasına bakabilirsiniz. Kısacası vortex pompanın sesi düzgün ve düşükse tasarım doğru demektir; tiz veya çakıllı bir ses duyuyorsanız kaynağı pompa değil, emiş ya da montaj koşullarıdır ve orada aramak gerekir.

15Vortex pompanın Q-H eğrisi kanallı çarktan nasıl farklıdır?

Vortex pompanın basma yüksekliği ile debi arasındaki ilişkisini gösteren Q-H eğrisi, kanallı bir pompanınkinden daha yatık ve daha dik iner. Girdap prensibi, yüksek basma yüksekliği üretmekte kanallı çark kadar başarılı olmadığı için eğrinin tepe noktası daha aşağıdadır; buna karşılık düşük basma bölgesinde geniş bir debi bandı sunar. Bu şekil, vortex pompayı düşük basma yüksekliği ve yüksek debi gerektiren atık su terfisi için doğal bir aday yapar.

Eğrinin şekli çalışma noktası seçimini etkiler. Kanallı bir pompada eğri diktir; küçük bir basma yüksekliği değişimi debiyi az değiştirir. Vortex pompada eğri daha yatık olduğu için aynı basma yüksekliği değişimi debide daha büyük bir kayma yaratır. Bu, sistem eğrisiyle kesişim noktasının daha hassas belirlenmesini gerektirir; statik yükseklik ve sürtünme kaybı hesabındaki küçük bir hata, debiyi kanallı pompadakinden daha çok etkiler.

Bir başka fark verim eğrisinin genişliğidir. Vortex çarkın en yüksek verim bölgesi zaten düşük bir tepe değerine sahiptir, ama bu tepe etrafında geniş ve düz bir bant oluşturur. Pratikte bu, çalışma noktasının eğri üzerinde biraz kaymasının verimi kanallı pompadaki kadar sert düşürmemesi demektir. Değişken debili tesislerde bu geniş verim bandı, vortex çarkın gizli bir avantajıdır; pompa nadiren ideal noktada çalışır ve vortex çark bu sapmayı daha bağışlayıcı karşılar. Eğri okuma ve çalışma noktası belirleme yöntemi için /blog/pompa-egrisi-nasil-okunur ve /blog/pompa-calisma-noktasi-nedir yazıları incelenebilir.

16Vortex pompada kavitasyon ve emiş koşulları nasıl yönetilir?

Vortex pompada kavitasyon, pompa girişindeki basıncın suyun buharlaşma basıncının altına inip buhar kabarcıkları oluşması ve bu kabarcıkların çark bölgesinde patlamasıdır. Dalgıç atık su montajında pompa suyun içinde çalıştığı için emiş koşulları çoğu klasik kurulumda kendiliğinden sağlanır; ancak yanlış seviye ayarı veya aşırı büyük seçim kavitasyonu tetikleyebilir.

Kavitasyonun ölçüsü NPSH değerleridir. Sistemin sağladığı net pozitif emiş yükü NPSHa, pompanın gerektirdiği değer NPSHr'den her zaman büyük olmalıdır; aradaki güvenlik payı tipik olarak en az 0,5 mSS tutulur. Dalgıç montajda NPSHa'yı belirleyen ana etken, çarkın üzerindeki su sütununun yüksekliğidir; durdurma seviyesi çok aşağı ayarlanırsa pompa, üstünde yeterli su kalmadan çalışır ve emişten hava çekerek kavitasyona benzer bir davranış gösterir.

Sahada kavitasyon, çark bölgesinden gelen çakıl sesi benzeri bir gürültüyle kendini belli eder ve bu ses bir arıza işaretidir. Çözüm çoğu zaman pompayı değiştirmek değil, durdurma seviyesini yükseltmek ve emiş bölgesindeki çökeltiyi temizlemektir. Aşırı büyük seçilmiş bir vortex pompa eğrisinin sağ ucunda, yüksek debi ve düşük basma bölgesinde çalışır; bu bölge NPSHr'nin en yüksek olduğu yerdir ve kavitasyon riski artar. Doğru boyutlandırma, kavitasyonu daha başlamadan önler. Kavitasyonun mekanizması ve önlenmesi için /blog/npsh-nedir ve /blog/pompa-kavitasyonu-nedir yazılarına bakabilirsiniz.

17Vortex pompa hangi standartlara göre değerlendirilir?

Vortex pompanın performansı ve güvenliği, diğer santrifüj atık su pompaları gibi uluslararası standartlarla değerlendirilir. Hidrolik performans kabul testleri ISO 9906'ya göre yapılır; bu standart debi, basma yüksekliği ve verim ölçümlerinin toleranslarını tanımlar. Bir vortex pompanın katalog eğrisi, bu standarda göre alınmış kabul verileriyle üretilir.

Genel makine güvenliği ve pompa gereklilikleri EN 809 kapsamındadır; bu standart mekanik dayanım, koruyucu tedbirler ve işaretleme gerekliliklerini belirler. Enerji verimliliği tarafında ise ErP 2009/125/EC çerçeve direktifi belirleyicidir. Vortex çarkın yapısı gereği verimi düşük olduğu için, verimlilik değerlendirmesi çark tipinin kısıtları dikkate alınarak yapılır; bir vortex pompayı kanallı bir pompayla ham verim üzerinden karşılaştırmak yanıltıcıdır.

Atık su terfi tesislerinin projelendirilmesinde ayrıca ilgili yerel altyapı idaresinin şartnameleri ve bina içi tesisat standartları geçerlidir. Bu şartnameler çoğu zaman minimum küre geçiş çapı, minimum hat hızı ve çukur havalandırması gibi konularda bağlayıcı değerler koyar. Seçimi bu şartnamelerle birlikte yapmak, sonradan gelen ret ve revizyonları önler.

18Sık yapılan 5 hata

Aşağıdaki beş hata, vortex pompa uygulamalarında en sık karşılaştığımız ve tamamı proje aşamasında önlenebilecek hatalardır.

• Vortex pompayı temiz suya koymak. Serbest akışlı çark verimden feragat eder; temiz drenaj suyunda bu feragatin karşılığı yoktur. Temiz suda daha verimli bir drenaj pompası hem daha ucuz hem daha ekonomiktir. Vortex çarkı yalnızca lifli ve iri katılı atıkta kullanın.
• Hat çapını "vortex tıkanmaz" diye gevşetmek. Çark tıkanmasa da hat tıkanır. Serbest akışlı çarkın geçirdiği lif, 0,7 m/s'nin altına düşen bir hatta çöker. Hat çapını her zaman 1,0 ila 2,0 m/s hız verecek şekilde seçin.
• Verim farkını göz ardı ederek vortex çarkı her yere yaymak. Vortex çark aynı işi yaparken belirgin biçimde fazla elektrik çeker. Atık öngörülebilir ve lifsizse bu fark boşa gider. Verim bedelini, ancak tıkanma çağrılarını önlediği yerde ödeyin.
• Çalışma noktasını doğrulamadan pompa seçmek. Aşırı büyük seçilmiş bir vortex pompa, eğrinin sol ucunda düşük verimle çalışır ve zaten düşük olan verimi daha da düşürür. Çalışma noktasını Q-H eğrisi üzerinde işaretleyin ve en yüksek verim bölgesine düştüğünü doğrulayın.
• Aşındırıcı atıkta malzemeyi yükseltmemek. Girdap aşınmayı azaltır ama sıfırlamaz. Kum yükü yüksek çamurlu suda standart dökme demir gövde hızla incelir. Yüksek kromlu dökme demir veya sertleştirilmiş alaşım seçin.

19Devreye alma kontrol listesi

Aşağıdaki adımlar bir vortex pompa kurulumunun devreye alınmasında sırayla uygulanır. Sıra önemlidir; çukur temizliği ve dönüş yönü kontrolü, seviye ayarından önce gelir.

• Çukurun içindeki inşaat artıklarını, harç parçalarını ve kumu tamamen boşaltın; ilk çalıştırmayı temiz su ile yapın.
• Serbest küre geçiş çapının atığın en büyük katı parçasını geçireceğini teyit edin; evsel atıkta 80 mm eşiğinin altına inmeyin.
• Basma hattındaki sürgülü vananın tam açık, çekvalfin doğru yönde monte edilmiş olduğunu gözle doğrulayın.
• Motor izolasyon direncini megger ile ölçün ve kayıt altına alın; bu değer sonraki bakımlarda karşılaştırma referansıdır.
• Üç fazlı modellerde dönüş yönünü kontrol edin. Yanlış yönde dönen bir pompa su basar ama debisi belirgin biçimde düşüktür; kısa çalıştırmada geri tepme yönüne bakın veya akım ölçerek karşılaştırın.
• Durdurma seviyesini, motor gövdesini örtecek ve emiş ağzını su altında bırakacak şekilde ayarlayın.
• Basınçlı hattaki akış hızını hesaplayıp 1,0 ila 2,0 m/s bandında kaldığını doğrulayın; lifli atıkta alt sınıra yaklaşmayın.
• Çark ile gövde arasındaki açıklığın fabrika değerinde olduğunu tip belgesinden kontrol edin.
• Pompayı çalıştırıp faz akımlarını ölçün, üç fazın dengeli olduğunu ve akımın etiket değerinin altında kaldığını doğrulayın.
• Bir tam çevrimi kronometreyle ölçün; dolma ve boşalma sürelerinden gerçek gelen debiyi ve saatteki kalkış sayısını hesaplayın.
• Havalık borusunun açık olduğunu ve kapak contasının tam oturduğunu kontrol edin.
• İkiz kurulumda dönüşümlü çalışmayı ve bir pompayı devre dışı bırakarak yedeğin devreye girdiğini test edin.
• Ölçülen debileri, akımları, seviye kotlarını ve çevrim sürelerini devreye alma formuna yazın.

20Sık Sorulan Sorular

Vortex pompa nedir kısaca?

Vortex pompa, çarkı akış yolundan geriye çekilmiş bir dalgıç atık su pompasıdır. Katı maddeyi çarka değdirmeden, gövde içinde oluşturduğu girdapla çıkışa taşır. Serbest akışlı çark sayesinde lifli ve iri atıkta tıkanma riski çok düşüktür; bedeli, kanallı çarka göre daha düşük olan verimidir.

Vortex çark neden daha az verimli, sebebi nedir?

Çünkü enerjiyi akışkana doğrudan değil, önce gövde içinde dönen bir su kütlesine, sonra bu kütle üzerinden asıl akışa aktarır. Bu iki kademeli aktarım kayıp üretir. Kanallı çarkta su doğrudan kanaldan geçer, aktarım kaybı azdır. Vortex çarkın verimi yüzde 35 ila 50, kanallı çarkın yüzde 45 ila 70 bandındadır.

Vortex pompa nerelerde kullanılır?

Foseptik ve ortak atık su çukurlarında, tuvalet atığı tahliyesinde, tekstil ve gıda gibi lifli endüstriyel proses sularında, şantiye ve otopark drenajı gibi çamurlu sularda kullanılır. Ortak nokta, atığın lifli veya öngörülemez olması ve kanallı çarkın erken tıkanma riskidir. Temiz drenaj suyunda ise gereksizdir.

Vortex pompa ıslak mendil sorununu çözer mi?

Büyük ölçüde çözer. Islak mendil ve lif, kanallı çarkta tek geçidi kapatan bir yumak oluşturur; vortex çarkta ise kanada takılacak yüzey bulamaz, girdapla döner ve çıkışa savrulur. Yumak oluşmadığı için tıkanma çağrıları belirgin biçimde azalır. Yine de kaynağında kullanıcı uyarısı en ucuz önlemdir.

Serbest küre geçiş çapı vortex pompada neden büyük?

Çünkü kanatlar akış yolundan çekilmiştir ve geçişi çark değil, gövde boşluğu belirler. Bu boşluk çoğu tipte pompanın giriş ağzı çapına yakın tutulur. Böylece aynı bağlantı ağzına sahip bir kanallı pompadan daha büyük bir katıyı geçirebilir. Evsel atıktaki 80 mm eşiği rahatça sağlanır.

Vortex pompa mı kanallı pompa mı seçmeliyim?

Atığın karakterine bakın. Lifli ve paçavralı atıkta vortex çark neredeyse zorunludur. Atık temiz ve iri katı ağırlıklıysa, verimi öncelikli tutuyorsanız kanallı çark daha doğrudur. Yüksek basma yüksekliği ve ince hat gerekiyorsa öğütücü çark devreye girer. Sıralama önce atık, sonra hidrolik, en sonda enerjidir.

Vortex pompa neden daha az tıkanır?

Katı madde çarkın kanatlarına hiç dokunmaz; gövde içinde oluşan girdapla taşınır. Kanallı çarkta katı, geçidin içinden geçmek zorundadır ve lifli atık bu geçide takılıp yumak yapar. Vortex çarkta böyle bir dar geçit akış yolunda olmadığı için lif takılacak bir yer bulamaz. Tıkanma riski bu yüzden en düşük tiptir.

Vortex pompada verim bedeli ne kadar?

Aynı çalışma noktasında vortex çark, kanallı çarka göre tipik olarak yüzde 15 ila 20 puan daha düşük verimle çalışır. Bir örnekte 25 m³/h ve 9 mSS noktasında bu fark yaklaşık 0,59 kW fazla tüketim, yılda 2400 saatlik çalışmada yaklaşık 1414 kWh eder. Bu bedel, lifli atıkta önlenen tıkanma çağrılarıyla fazlasıyla geri döner.

Vortex pompa çamurlu su için uygun mu?

Evet, uygundur ve aşınma dayanımı bir avantajdır. Kum ve mineral tane girdapla taşındığı için çark kanatlarına çarpmaz, aşınma gövde duvarına dağılır. Kum yükü yüksekse çark ve gövde için yüksek kromlu dökme demir gibi sertleştirilmiş malzeme seçilir. Girdap aşınmayı azaltır ama malzeme seçimi hâlâ önemlidir.

Vortex pompa hangi standartlara göre test edilir?

Hidrolik performans kabul testleri ISO 9906'ya göre yapılır; makine güvenliği ve genel gereklilikler EN 809 kapsamındadır. Enerji verimliliğinde ErP 2009/125/EC çerçeve direktifi geçerlidir. Vortex çarkın verimi yapısı gereği düşük olduğu için değerlendirme, çark tipinin kısıtları dikkate alınarak yapılır; kanallı pompayla ham verim karşılaştırması yanıltıcıdır.

Projenizdeki atık karakterini, debiyi ve çalışma noktasını birlikte değerlendirip vortex mi kanallı mı çark gerektiğini netleştirebiliriz. Dalgıç atık su ve drenaj pompası seçenekleri için /urunler/pompa-sistemleri/drenaj-atik-su sayfasını inceleyebilir, tesisat verilerinizle /iletisim üzerinden bize ulaşabilirsiniz.
