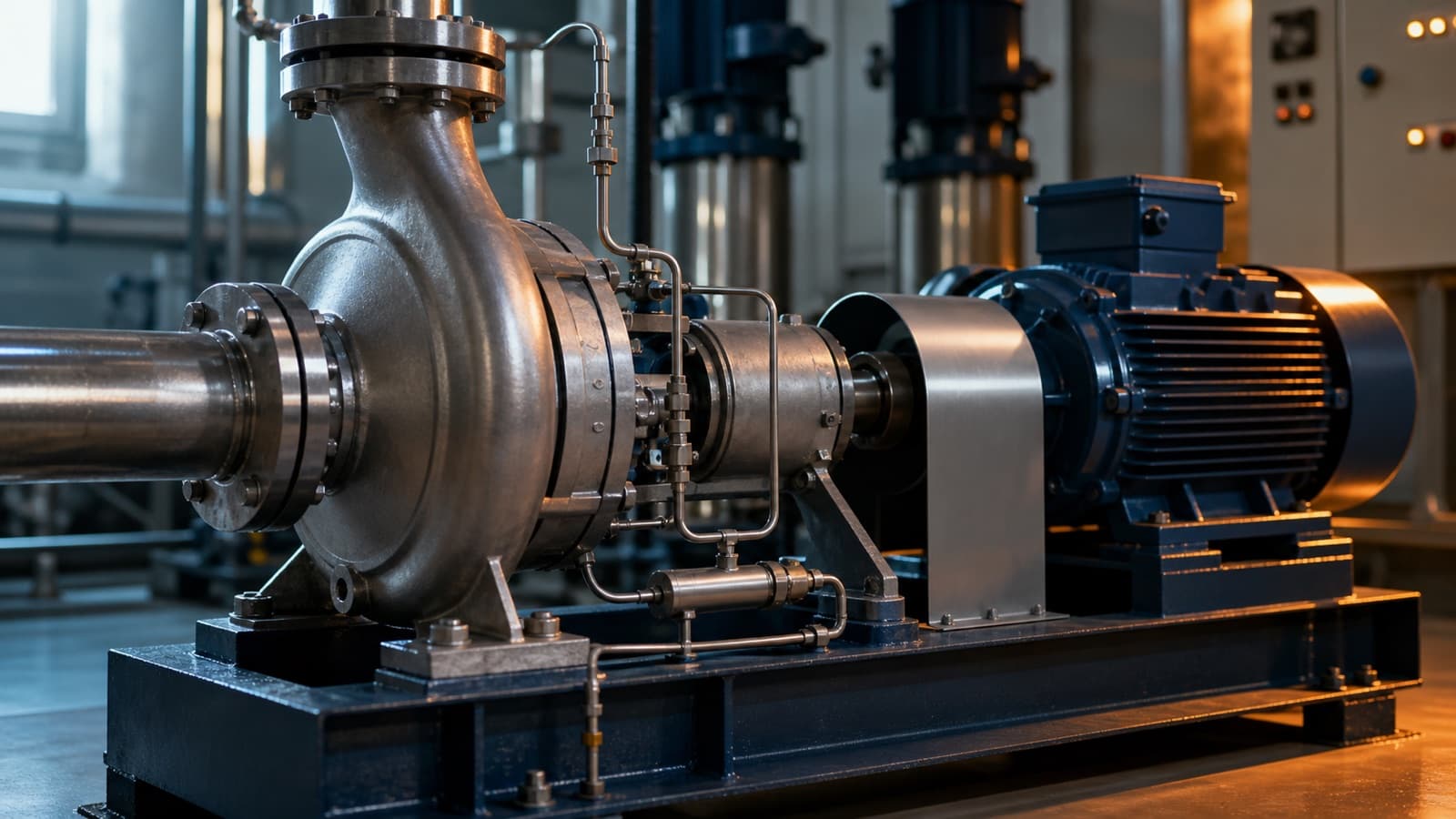

Endüstriyel Pompa Nasıl Seçilir? Sıvı Künyesinden Motora 10 Adımlık Mühendislik Rehberi

Endüstriyel pompa seçimi, debiyle değil sıvının künyesiyle başlar: yoğunluk, viskozite, sıcaklık, pH, katı oranı ve buhar basıncı belirlendikten sonra tip, malzeme, salmastra ve motor sırayla daralır. Debi ve basma yüksekliği bu zincirin sonunda doğrulanır, başında değil.

Bu yazıda sırasıyla şunları bulacaksınız:

• Sıvı künyesinin on kalemi ve her kalemin seçim kararını hangi yönde değiştirdiği
• Viskozite düzeltme faktörünün eğriyi nasıl kaydırdığı ve sayısal bir uygulaması
• Sıcaklık, buhar basıncı ve emme şartlarının marj kontrolü
• Katı oranı ile tane boyutunun pompa tipini nasıl zorunlu kıldığı
• Döküm, paslanmaz, dubleks ve bronz için hangi sıvıya hangi malzeme tablosu
• Salmastra kararı: mekanik salmastra, kartuş ve manyetik kaplin karşılaştırması
• Motor tarafında verim sınıfı, koruma sınıfı, patlayıcı ortam ve sürücü uyumu
• Kabul toleransları, güvenlik standartları ve yaşam boyu maliyet mantığı
• On adımlık seçim akışı, sık yapılan beş hata ve devreye alma kontrol listesi

01Endüstriyel pompa seçimi neden sıvıyla başlar?

Proses pompası, temiz su dışındaki bir akışkanı belirli bir debide ve basınçta taşımak üzere seçilen, malzemesi ve sızdırmazlığı akışkana göre belirlenen pompadır. Bu tanımdaki kritik ifade "akışkana göre"dir. Su için doğru olan hiçbir kabul, yüzde otuz kostik çözeltisi, seksen derecelik reçine ya da içinde iki milimetrelik kum taneleri bulunan atık su için otomatik olarak doğru değildir. Sıvı değiştiğinde eğri kayar, malzeme çürür, salmastra kurur ve motor yükü değişir.

Sahada en pahalı hata, seçimi debi ve basma yüksekliğinden başlatmaktır. İki sayı elinizde olduğu anda katalogdan bir model işaretlemek kolaydır ve o model kâğıt üzerinde çalışır. Ancak aynı model, sıvının viskozitesi elli santistoku geçtiğinde beklenen debiyi vermez; klor içeriği yükseldiğinde paslanmaz gövdede oyuklanma başlar; katı taneli sıvıda çark aşınır ve altı ay içinde verim yüzde on beş düşer. Bu kayıpların hiçbiri satın alma anında görünmez, işletme faturasında ve durma süresinde görünür.

Doğru sıralama şudur: önce akışkan tanımlanır, sonra hidrolik nokta belirlenir, sonra tip seçilir, ardından malzeme, salmastra, motor ve kontrol tarafı sırayla kesinleşir. Her adım bir öncekinin çıktısını girdi olarak kullanır. Bu zincir tersine çevrildiğinde bir sonraki adım önceki kararı geçersiz kılar ve seçim başa döner. Genel pompa tipi karşılaştırmaları için /blog/endustriyel-pompa-secim-kriterleri yazısı ayrı bir çerçeve sunar; buradaki yazı ise metodolojinin kendisine, yani karar sırasına odaklanır.

02Sıvı künyesi: hangi on veri olmadan seçim yapılmaz?

Sıvı künyesi, pompalanacak akışkanı sayısal olarak tanımlayan veri setidir. Eksiksiz bir künye on kalemden oluşur ve bunların her biri seçim zincirinde en az bir kararı doğrudan belirler. Künyesi eksik gelen bir talep, teklif hazırlanmadan önce tamamlanmalıdır; tahminle doldurulan her satır, devreye alma sırasında sürprize dönüşür.

Bu on kalem şunlardır: sıvının adı ve derişimi, yoğunluk, işletme ve tepe sıcaklığı, kinematik viskozite, pH aralığı, klorür içeriği, katı madde oranı ve en büyük tane boyutu, aşındırıcılık sınıfı, işletme sıcaklığındaki buhar basıncı, gaz veya çözünmüş hava içeriği. Bunlara emme tarafındaki serbest yüzey basıncı ve sıvı seviyesi eklendiğinde hidrolik hesabın tüm girdileri tamamlanır.

Künyedeki her satırın bir alıcısı vardır. Yoğunluk motor gücüne gider, viskozite hidrolik eğriye, sıcaklık malzemeye ve salmastraya, pH ile klorür gövde alaşımına, katı oranı çark tipine, buhar basıncı emme tarafına, gaz içeriği ise çark boşluk geometrisine. Bir satır boş kaldığında zincirin o halkası tahminle kapatılır ve pompanın en zayıf halkası orası olur.

03Yoğunluk basma yüksekliğini mi değiştirir, gücü mü?

Yoğunluk, basma yüksekliğini değiştirmez, güç ihtiyacını ve basıncı değiştirir. Santrifüj pompa akışkana metre cinsinden bir yükseklik kazandırır ve bu yükseklik yoğunluktan bağımsızdır; aynı pompa suyu da, yoğunluğu 1,3 kg/L olan çözeltiyi de aynı metreye çıkarır. Ancak o metrenin bar karşılığı ve o metreyi üretmek için gereken kilovat, yoğunlukla doğru orantılı olarak artar.

İlişki şöyledir: mil gücü, debi ile basma yüksekliğinin ve yoğunluğun çarpımının verime bölünmesiyle bulunur. Formül olarak P = Q × H × ρ × g ÷ (3600 × η) yazılır; burada Q m³/h, H mSS, ρ kg/m³ ve η ondalık verimdir. Yoğunluk yüzde otuz arttığında güç de yüzde otuz artar. Su için seçilmiş 7,5 kW motor, aynı hidrolik noktada 1,3 yoğunluklu çözeltide 9,75 kW ister ve 11 kW gövdeye çıkmak zorunlu olur.

Basınç tarafında da aynı kural işler. 50 mSS basan bir pompa suda yaklaşık 4,9 bar üretirken 1,3 yoğunluklu sıvıda 6,4 bar üretir. Bu fark emniyet vanası ayarını, flanş basınç sınıfını ve boru et kalınlığını ilgilendirir. Ayar basıncı su varsayımıyla yapılmış bir hatta, yoğun çözeltiye geçildiğinde vana beklenenden erken açar ya da hat tasarım basıncını aşar. Emniyet tarafındaki seçenekler /urunler/vana-sistemleri/emniyet-vanalari sayfasında listelenmektedir.

04Viskozite düzeltme faktörü nedir, eğriyi nasıl kaydırır?

Viskozite düzeltme faktörü, su ile ölçülmüş bir pompa eğrisinin viskoz sıvıdaki gerçek performansa çevrilmesi için debi, basma yüksekliği ve verime uygulanan çarpandır. Üç ayrı faktör kullanılır: debi için CQ, yükseklik için CH ve verim için Cη. Üçü de birden küçüktür ve viskozite arttıkça küçülür. Katalog eğrisi 1 cSt suya aittir; sıvı 200 cSt ise o eğri doğrudan kullanılamaz.

Fiziksel neden basittir. Viskoz akışkanda çark kanalları içindeki sürtünme kayıpları ve çarkın diskle sıvı arasındaki sürtünme kaybı büyür. Bu iki kayıp, pompanın ürettiği yüksekliği düşürür, verimi belirgin biçimde azaltır ve çekilen gücü artırır. Yani viskoz sıvıda pompa hem daha az iş yapar hem de daha çok elektrik çeker; bu ikisi birlikte gerçekleştiği için motor seçimi neredeyse her zaman bir gövde büyür.

Pratik eşikler şöyledir: 20 cSt altında düzeltme genellikle ihmal edilir. 20 ila 100 cSt arasında verim kaybı belirginleşir, debi kaybı hâlâ küçüktür. 100 ila 500 cSt aralığında üç faktörün üçü de hesaba katılmalıdır. 500 cSt üzerinde santrifüj pompa hızla anlamsızlaşır ve pozitif deplasmanlı tip, yani vidalı, dişli ya da loblu pompalar devreye girer. 1000 cSt üzerinde santrifüj çözüm tartışılmaz biçimde yanlıştır.

05Sayısal örnek 1: 220 cSt yağda viskozite düzeltmesi

Örnek görev şöyle: bir proses hattında 40 m³/h debide ve 45 mSS basma yüksekliğinde, kırk derecede 220 cSt kinematik viskoziteye ve 900 kg/m³ yoğunluğa sahip yağ transfer edilecek. Elimizde su eğrisi verilmiş bir santrifüj pompa var; sorulacak soru, su eğrisinde hangi noktayı seçmemiz gerektiğidir.

Birinci adım, düzeltme faktörlerinin seçilmesidir. 220 cSt için tipik değerler CQ = 0,94, CH = 0,92 ve Cη = 0,68 alınır. İkinci adım, istenen viskoz noktanın su eşdeğerine çevrilmesidir. Su debisi Qsu = 40 ÷ 0,94 = 42,6 m³/h bulunur. Su yüksekliği Hsu = 45 ÷ 0,92 = 48,9 mSS bulunur. Yani pompa, su eğrisinde yaklaşık 42,6 m³/h ve 48,9 mSS noktasını karşılayacak şekilde seçilmelidir.

Üçüncü adım verimdir. Seçilen pompanın su eğrisinde bu noktadaki verimi yüzde 74 ise viskoz sıvıdaki verim 0,74 × 0,68 = 0,50, yani yüzde 50 olur. Dördüncü adım güçtür: P = 40 × 45 × 900 × 9,81 ÷ (3600 × 0,50) hesabı 8 830 W, yani yaklaşık 8,8 kW verir. Aynı görev suyla ve yüzde 74 verimle yapılsaydı gereken güç 6,6 kW olurdu. Aradaki 2,2 kW doğrudan viskozitenin bedelidir.

Beşinci adım motor seçimidir. 8,8 kW mil gücü için standart gövde 11 kW'tır; kalkışta yağ daha soğuk olacağı için bu marj tercih değil zorunluluktur. Altıncı adım kontroldür: 11 kW motorla yüzde 50 verimde çalışan bir pompa, yılda 6 000 saat işletmede yaklaşık 52 800 kWh tüketir. Aynı görevi 300 cSt sınırının altına inecek biçimde yağı ısıtarak yapmak mümkünse, verim yüzde 60'a çıkar ve tüketim yaklaşık yüzde on yedi azalır.

06Sıcaklık, pH ve buhar basıncı seçimi nasıl daraltır?

Sıcaklık, pH ve buhar basıncı üçlüsü, malzeme ve emme tarafı kararlarının tamamını belirler. Sıcaklık yükseldikçe kullanılabilir salmastra elastomerleri azalır, yatak yağlama rejimi değişir ve gövde malzemesinin izin verilen basıncı düşer. pH uç değerlere gittikçe alaşım listesi kısalır. Buhar basıncı yükseldikçe emme tarafında gereken pozitif yükseklik artar.

Sıcaklık eşikleri pratikte şöyledir: 110 dereceye kadar standart elastomerlerle çalışılır. 110 ila 140 derece arasında yüksek sıcaklık elastomeri ve genellikle salmastra soğutması gerekir. 140 derecenin üzerinde salmastra odasına ayrı soğutma devresi, ara parça uzatması ve çoğu zaman metal körüklü salmastra devreye girer. 180 derece üzerinde sıvı devresinden bağımsız yardımcı sistemler standart hâline gelir. Her eşik, hem maliyeti hem devreye alma karmaşıklığını basamak basamak artırır.

pH tarafında kural şudur: 6 ila 9 aralığı geniş malzeme seçeneği sunar. 4 ila 6 arasında paslanmaz sınıfı yükselir. 4 altındaki asidik ortamda ve 11 üstündeki kuvvetli bazik ortamda alaşım seçimi derişim ve sıcaklıkla birlikte değerlendirilir; tek başına pH yeterli bilgi değildir. Yüzde iki sülfürik asit ile yüzde doksan sekiz sülfürik asit farklı malzemeler ister; ikisi de asittir ama korozyon davranışları taban tabana zıttır.

Buhar basıncı, sıvının o sıcaklıkta buharlaşmaya başladığı mutlak basınçtır. Su için yirmi derecede 0,023 bar, seksen derecede 0,474 bar, doksan beş derecede 0,845 bardır. Hidrokarbonlarda bu değerler çok daha yüksektir ve emme tarafında serbest yüzey basıncı çoğu zaman doymuş buhar basıncına eşittir. Bu durumda emmedeki tüm marj, sıvı seviyesinin pompa ekseninden yüksekliğinden gelir; kısa bir emme hattı ve büyük çaplı boru tercih değil, gerekliliktir.

07Sayısal örnek 2: sıcak proses suyunda emme marjı kontrolü

Örnek görev: kapalı bir tanktan 85 derecede proses suyu çekilecek. Tank serbest yüzey basıncı 1,0 bar mutlak, sıvı seviyesi pompa ekseninden 3,5 m yukarıda, emme hattı toplam sürtünme kaybı 0,9 mSS, seçilen pompanın çalışma noktasındaki gerekli emme yüksekliği 3,2 mSS. Soru, marjın yeterli olup olmadığıdır.

Birinci adım, mevcut emme yüksekliğinin hesaplanmasıdır. Bağıntı NPSHa = (pa − pv) × 10,2 ÷ ρbağıl + hz − hf biçiminde yazılır. 85 derecede suyun buhar basıncı 0,578 bar mutlak, yoğunluğu ise 969 kg/m³, yani bağıl olarak 0,969'dur. İkinci adım basınç farkının metreye çevrilmesidir: (1,0 − 0,578) × 10,2 ÷ 0,969 = 4,44 mSS.

Üçüncü adım toplamadır: NPSHa = 4,44 + 3,5 − 0,9 = 7,04 mSS. Dördüncü adım marj kontrolüdür. Marj, mevcut ile gerekli değer arasındaki farktır: 7,04 − 3,2 = 3,84 mSS. Oran olarak 7,04 ÷ 3,2 = 2,2 kat bulunur. Endüstriyel proses hatlarında kabul gören alt sınır, en az 0,5 mSS mutlak fark ve tercihen yüzde 30 oransal marjdır; bu örnek her iki ölçüte de rahatlıkla uyar.

Beşinci adım senaryo kontrolüdür, asıl kritik adım budur. Sıcaklık 85 yerine 95 dereceye çıkarsa buhar basıncı 0,845 bara yükselir ve basınç farkı terimi 1,63 mSS'ye iner; mevcut değer 4,23 mSS olur ve marj 1,03 mSS'ye düşer. Tank seviyesi 3,5 m yerine 1,0 m'ye inerse mevcut değer 4,54 mSS'ye, tepe debide sürtünme kaybı 0,9 yerine 2,1 mSS olursa 5,84 mSS'ye iner. Üçü aynı anda gerçekleşirse sonuç negatiftir. Seçim, tek bir noktaya değil bu senaryo kümesinin en kötüsüne göre yapılır.

Altıncı adım tasarım düzeltmesidir. Marj yetmiyorsa sırasıyla şunlar denenir: emme borusu bir çap büyütülür, dirsek sayısı azaltılır, pompa aşağı alınır, düşük gerekli emme yüksekliği olan bir ilk kademe çarkı seçilir ya da devir düşürülür. Emme hattındaki süzgeç kaybı da tabloya yazılmalıdır; tıkanmış bir süzgeç tek başına marjı bitirebilir. Süzgeç seçenekleri /urunler/tesisat-ekipmanlari/pislik-tutucu sayfasında bulunmaktadır.

08Katı taneli sıvı pompalama: oran ve tane boyutu tipi nasıl belirler?

Katı içeren sıvıda seçimi belirleyen iki sayı vardır: ağırlıkça katı oranı ve en büyük tane boyutu. Oran aşınma hızını ve gerekli gücü, tane boyutu ise çarkın serbest geçiş açıklığını belirler. Bu iki sayı bilinmeden hiçbir çark tipi seçilemez; "biraz tortu var" ifadesi teknik veri değildir.

Serbest geçiş kuralı basittir: çarkın en dar kesiti, en büyük tanenin en az bir buçuk katı olmalıdır. Lifli madde varsa bu oran ikiye çıkarılır, çünkü lifler tane gibi geçmez, kanal ağzında birikerek örgü oluşturur. Kapalı çarklı bir proses pompasında serbest geçiş genellikle birkaç milimetredir; on milimetrelik tane geçirmesi gereken bir hatta kanal çarklı, girdap çarklı ya da tek kanallı bir tip zorunludur. Bu tiplerin verimi kapalı çarka göre on ila yirmi puan düşüktür ve bu, tıkanmama karşılığında ödenen bedeldir.

Aşındırıcı sıvı pompası seçiminde ikinci karar malzemedir. Sert tanecikler, alaşımın korozyon direncinden çok yüzey sertliğiyle ilgilenir. Kuvars kumu gibi sert taneli akışlarda yüksek kromlu beyaz döküm ya da kauçuk kaplamalı gövde, paslanmaz gövdeden çok daha uzun ömür verir. Buna karşılık aynı beyaz döküm, kimyasal korozyon karşısında paslanmazın çok gerisindedir. Karar, hangi mekanizmanın baskın olduğuna bakılarak verilir.

Üçüncü karar devir sayısıdır ve en çok atlanan karardır. Aşınma hızı, akış hızının yaklaşık üçüncü kuvvetiyle artar. Aynı görevi 2 900 d/dk yerine 1 450 d/dk'da daha büyük bir çarkla yapmak, ilk yatırımı bir gövde büyütür ama çark ömrünü kat kat uzatır. Katı taneli sıvı pompalama işlerinde düşük devir tercihi, işletme bütçesinde en hızlı geri dönen kararlardan biridir. Atık su ve drenaj tarafındaki seçenekler /urunler/pompa-sistemleri/drenaj-atik-su sayfasında listelenmektedir.

09Hangi sıvıya hangi malzeme? Gövde ve çark malzeme tablosu

Malzeme seçimi, akışkanın korozyon ve aşınma davranışına göre gövde, çark ve mil alaşımlarının belirlenmesidir. Endüstriyel uygulamada dört ana aile kullanılır: gri döküm, paslanmaz çelikler, dubleks paslanmazlar ve bronz alaşımlar. Beşinci aile olan plastik ve kaplamalı gövdeler ise kuvvetli asit ve deniz suyu türevlerinde devreye girer.

Gri döküm, nötr pH aralığındaki kapalı devre suyu, ısıtma devresi, yağ ve kirletici içermeyen proses akışkanları için en ekonomik seçimdir. Açık devrede, oksijenin sürekli yenilendiği ortamda ve klorürlü suda kullanılmamalıdır. Paslanmaz 304, gıda temaslı, düşük klorürlü ve nötr ortamlarda yeterlidir. Paslanmaz 316, molibden katkısı sayesinde çukurcuk korozyonuna daha dayanıklıdır ve klorür içeriği artan sularda ilk gerçek adımdır.

Dubleks paslanmaz, ferrit ve östenit fazlarının birlikte bulunduğu, akma dayanımı 316'nın yaklaşık iki katı olan ve klorür kaynaklı gerilmeli korozyon çatlamasına belirgin direnç gösteren alaşımdır. Deniz suyu, tuzlu proses suları, yüksek klorürlü atık ve ters ozmoz besleme hatlarında tercih edilir. Bronz ise deniz suyu ve tuzlu su devrelerinde, özellikle çark ve aşınma halkalarında, uzun süredir kanıtlanmış bir seçenektir; buna karşılık amonyak türevleri karşısında zayıftır.

Tabloyu okurken üç noktaya dikkat edilmelidir. Birincisi, malzeme kararı sıcaklıktan bağımsız değildir; aynı klorür derişimi soğukta 316 ile taşınırken sıcakta dubleks isteyebilir. İkincisi, gövde ile çark aynı malzeme olmak zorunda değildir ve genellikle olmaz; aşınmanın yoğunlaştığı parça daha dirençli seçilir. Üçüncüsü, contalar ve aşınma halkaları da malzeme kararının parçasıdır; paslanmaz gövdeye takılan yanlış bir elastomer, tüm zincirin en zayıf halkası olur.

10Döküm, paslanmaz, dubleks ve bronz arasında nasıl karar verilir?

Karar üç soruyla verilir: akışkan korozif mi, aşındırıcı mı, yoksa ikisi birden mi? Yalnız korozifse alaşımın kimyasal direnci belirleyicidir ve paslanmaz ailesi yukarı doğru tırmanır. Yalnız aşındırıcıysa yüzey sertliği belirleyicidir ve sert dökümler ile kaplamalar öne çıkar. İkisi birlikteyse dubleks ve özel alaşımlar tek gerçekçi cevaptır; bu durumda ilk yatırım yüksektir ama alternatifi yıllık çark değişimidir.

Klorür içeriği bu kararın en somut sayısal ölçütüdür. Kabaca 200 mg/L'ye kadar 304 kullanılabilir; 200 ila 1 000 mg/L arasında 316 uygundur; 1 000 mg/L üzerinde ve özellikle sıcaklık kırk dereceyi geçtiğinde dubleks gerekir. Deniz suyunda klorür 19 000 mg/L mertebesindedir ve standart paslanmazlar bu ortamda kısa sürede çukurcuk verir. Bu sayıları içme suyu analizinden ya da proses laboratuvarından almak, malzeme kararını tartışmadan çıkarır.

Maliyet farkı da karar tablosuna yazılmalıdır. Kaba bir oranla gri döküm gövdeyi 1 kabul edersek, 304 yaklaşık 2 ila 2,5, 316 yaklaşık 2,5 ila 3,5, dubleks 4 ila 6, nikel alaşımları ise 8 ve üzeri katsayıya oturur. Bu oranlar pompa gövdesi içindir; hazır setlerde ve büyük çaplarda dağılım değişir. Kararın doğru çerçevesi, katsayıyı beklenen ömürle bölmektir: iki katı fiyata dört kat ömür veren alaşım ucuzdur.

11Salmastra seçimi: mekanik salmastra mı, kartuş mu, manyetik kaplin mi?

Mekanik salmastra, dönen mil ile sabit gövde arasındaki sızdırmazlığı iki parlatılmış yüzeyin birbirine yaylı bastırılmasıyla sağlayan elemandır. Endüstriyel pompalarda üç ana çözüm yarışır: bileşenlerden monte edilen tek yüzeyli klasik salmastra, fabrikada ayarlanmış hazır kartuş salmastra ve mile hiç delik açmayan manyetik kaplinli pompa. Üçünün ayrıldığı yer sızıntı toleransı, montaj hassasiyeti ve bakım süresidir.

Klasik bileşen salmastra en ucuz ve en yaygın olanıdır; temiz, aşındırıcı olmayan, orta sıcaklıktaki sıvılarda uzun yıllar sorunsuz çalışır. Zayıf noktası montajdır: yay boyu, itme mesafesi ve yüzey temizliği sahada elle ayarlanır ve bu ayarın yüzde birkaç milimetrelik hatası ömrü yarıya indirir. Kartuş salmastra nedir sorusunun cevabı tam olarak bu sorunu ortadan kaldırmasıdır: tüm parçalar fabrikada bir kovan içinde hizalanmış gelir, sahada yalnız kovan mile geçirilir ve sabitleme pulları çekilir.

Manyetik kaplinli pompa, motor ile çark arasında mekanik bir bağlantı bulunmayan, gücün gövde cidarından mıknatıslarla aktarıldığı ve dolayısıyla mil sızdırmazlığı hiç bulunmayan pompadır. Zehirli, yanıcı, aşırı pahalı ya da sızıntısı çevre riski taşıyan akışkanlarda tartışmasız üstündür; sıfır emisyon isteyen kimyasal proseslerin standardı hâline gelmiştir. Karşılığında verim birkaç puan düşer, kuru çalışmaya toleransı yok denecek kadar azdır ve katı tanecik iç yatakları hızla bitirir.

Çift yüzeyli salmastra, bu üçlünün arasında dördüncü bir seçenektir ve iki salmastra yüzeyi arasına basınçlı bariyer sıvısı verilerek çalışır. Proses sıvısının atmosfere ulaşması fiziksel olarak engellenir; bariyer basıncı proses basıncının üzerinde tutulur. Zehirli olmayan ama aşındırıcı olan sıvılarda da tercih edilir, çünkü salmastra yüzeyleri kirli sıvıyla değil temiz bariyer sıvısıyla temas eder.

12Salmastra yıkama planı hangi sıvıda hangisi olmalı?

Salmastra yıkama planı, salmastra odasına hangi sıvının nereden geleceğini, nasıl soğutulacağını ve nereye döneceğini tanımlayan standart şemadır. Numaralı planlar sektörde ortak dil oluşturur; teklif yazışmasında "plan numarası" belirtilmeden verilen salmastra teklifi eksiktir. Amaç üçtür: yüzeyleri soğutmak, katıyı yüzeylerden uzak tutmak ve buharlaşmayı engelleyecek basıncı sağlamak.

En yaygın düzen, basma hattından alınan sıvının bir kısıtlayıcı orifisten geçirilerek salmastra odasına verilmesi ve oradaki sıcaklığın düşürülmesidir. Temiz ve orta sıcaklıktaki sıvılarda bu düzen yeterlidir. Sıvı kirliyse aynı düzene bir siklon ayırıcı eklenir; ağır tanecikler tahliyeye, temiz kısım salmastraya gider. Sıcaklık yüksekse devreye eşanjörlü soğutmalı çevrim girer ve salmastra odasına giren sıvının sıcaklığı kırk ila altmış derece aralığına çekilir.

Zehirli, kristalleşen ya da kuruyunca sertleşen sıvılarda dış kaynaklı düzen kullanılır. Bu düzende salmastra odasına proses sıvısı hiç girmez; temiz su ya da uyumlu bir sıvı dışarıdan basılır ve küçük bir debiyle sürekli akar. Şekerli çözeltiler, reçineler, kireç sütü ve boya benzeri akışkanlarda bu düzen pompanın ömrünü belirler. Dozajlama tarafındaki ekipman seçenekleri /urunler/aritma-sistemleri/dozaj-uniteleri sayfasında yer almaktadır.

Plan seçimi yapılırken üç soru sorulur. Sıvı salmastra odasında buharlaşır mı? Buharlaşırsa odadaki basınç buhar basıncının en az 1,5 katına çıkarılmalıdır. Sıvı katı taşıyor mu? Taşıyorsa ya ayırıcı ya dış kaynak gerekir. Sıvı kuruduğunda sertleşiyor mu? Sertleşiyorsa duruş sırasında bile akmaya devam eden bir dış kaynak zorunludur. Bu üç sorunun cevabı, plan numarasını neredeyse tek başına belirler.

13Motor seçimi: verim sınıfı, koruma sınıfı ve patlayıcı ortam

Motor seçimi dört başlıkta kararlaştırılır: güç ve devir, verim sınıfı, koruma sınıfı, patlayıcı ortam uygunluğu. Güç, hesaplanan mil gücünün üzerine sıvı ve işletme belirsizliğine göre yüzde on ila yirmi eklenerek standart gövdeye yuvarlanır. Devir, aşınma ve ses hedeflerine göre seçilir; yüksek devir küçük gövde ve düşük fiyat, düşük devir ise uzun ömür ve düşük ses demektir.

Verim sınıflarında bugünkü tablo şudur: IE3 birçok güç aralığında yasal alt sınır konumundadır, IE4 belirgin biçimde yaygınlaşmıştır, IE5 ise kalıcı mıknatıslı ve senkron relüktans teknolojileriyle mümkün olur ve genellikle sürücüyle bir bütün olarak satılır. Bir IE3 motoru IE5'e taşımak, aynı güçte yaklaşık iki ila üç puanlık verim kazancı verir. Bu, sürekli çalışan bir proses pompasında yıllık tüketimin yüzde üçü ila beşine karşılık gelir ve pompanın kendi ömrü boyunca defalarca geri döner.

Koruma sınıfı, tozun ve suyun motora girişine karşı direnci tanımlayan iki basamaklı gösterimdir. Kapalı makine dairelerinde IP55 yaygın olarak yeterlidir. Yıkama yapılan gıda ve kimya tesislerinde IP66 istenir. Dış ortamda ve su püskürtmeli sahalarda IP66 ile birlikte kondens deliği, uzun ömürlü boya sistemi ve paslanmaz bağlantı elemanları da şartnameye yazılır. Yalıtım sınıfı ise çoğunlukla F sınıfı yalıtım ve B sınıfı sıcaklık artışı olarak istenir; bu kombinasyon motorun ısıl marjını genişletir.

Patlayıcı ortam gerekliliği ayrı bir kapıdır ve pazarlık konusu değildir. Yanıcı buhar, gaz ya da toz bulunma ihtimali olan bölgelerde motorun, kaplinin ve varsa sürücünün ilgili bölge sınıflandırmasına uygun sertifikalı olması gerekir. Bölge sınıfı tesis tarafından tanımlanır; pompa tedarikçisi bunu tahmin edemez. Sertifikalı motorda ayrıca yüzey sıcaklığı sınıfı belirtilir ve bu sınıf, ortamdaki maddenin tutuşma sıcaklığının altında kalmalıdır. Kuru çalışma koruması da bu kapsamda güvenlik işlevidir, konfor değil.

14Sürücü uyumu: her motor frekans konvertörüne bağlanır mı?

Hayır. Sürücüyle çalıştırılacak motorun sargı yalıtımının darbe gerilimine dayanıklı olması, yatak akımlarına karşı önlem alınmış olması ve düşük devirde soğutmasının yeterli olması gerekir. Bu üç şart sağlanmadan bir standart motorun önüne konulan sürücü, motoru aylar içinde bitirir. Sorun sürücünün kendisi değil, ürettiği hızlı yükselen gerilim darbeleridir.

Birinci sorun sargı yalıtımıdır. Sürücü çıkışındaki darbeler, uzun kablolarda yansıma nedeniyle şebeke geriliminin iki katına yaklaşabilir. Otuz metreyi geçen kablolarda çıkış reaktörü ya da sinüs filtresi kullanmak, motorun yalıtım ömrünü uzatır. İkinci sorun yatak akımıdır: mil üzerinde biriken gerilim, yatak bilyeleri üzerinden boşalır ve yatak yüzeyinde oluk açar. 11 kW üzeri motorlarda yalıtılmış yatak ya da mil topraklama fırçası bu hasarı önler.

Üçüncü sorun soğutmadır. Kendi kendine soğuyan bir motor, fanı mile bağlı olduğu için düşük devirde daha az soğur. Yüksek moment gerektiren bir uygulamada devir yüzde elliye indiğinde soğutma yaklaşık aynı oranda zayıflar. Santrifüj pompa yükü devirle birlikte küpsel düştüğü için bu sorun pompalarda çoğunlukla kendiliğinden çözülür; ama sürekli düşük devirde çalışan sistemlerde bağımsız fanlı motor tercih edilir.

Sürücünün kendisi de seçime dahildir. Sürücü panosunun bulunduğu ortamın sıcaklığı, sürücünün anma akımını sınırlar; kırk derecenin üzerindeki her beş derece için tipik olarak yüzde beş kapasite düşümü uygulanır. Ayrıca sürücü ile motorun aynı üreticiden gelmesi, özellikle senkron relüktans ve kalıcı mıknatıslı motorlarda pratikte zorunludur; bu motorlar sürücü parametreleri olmadan doğru sürülemez. Bütünleşik sürücülü pompa ailelerine örnek olarak Grundfos CRNE ve Grundfos TPE gösterilebilir; sabit devirli karşılıkları ise Grundfos CRN ve Grundfos NB gövdeleridir. Tek kademeli uçtan emişli salyangozlu düzende Grundfos NK gövdesi, katı ve lifli madde taşıyan hatlarda ise Grundfos SEG ailesi aynı seçim zincirinin farklı basamaklarına oturur; hangisinin doğru olduğu model tercihiyle değil, sıvı künyesiyle belirlenir.

15Kabul toleransları ve güvenlik: standartlar ne söyler?

ISO 9906, santrifüj pompaların hidrolik performansının nasıl ölçüleceğini ve hangi sapmaların kabul edilebilir olduğunu tanımlayan standarttır. Test sınıfları farklı sıkılıkta tolerans bantları sunar; en yaygın kullanılan sınıflarda debi ve basma yüksekliği için birkaç yüzdelik, verim için ise ayrı tanımlanmış bir sapma payı bulunur. Kritik bir proses hattı alıyorsanız, hangi sınıfa göre test isteneceği sipariş aşamasında yazılmalıdır.

Bu standardın pratik anlamı şudur: katalog eğrisi bir taahhüt değil, tolerans bandının merkezidir. Bir pompa, hedef noktada tabloda görülen debinin bir miktar altında kalabilir ve bu sapma sözleşmeye aykırı olmayabilir. Dolayısıyla seçim yapılırken çalışma noktasını eğrinin en uç sağ ucuna dayamak, tolerans payı bırakmamak demektir. Hedef nokta, en iyi verim noktasının makul bir bandı içinde ve sağda biraz pay bırakacak şekilde seçilir.

EN 809, pompaların ve pompa ünitelerinin güvenlik gerekliliklerini tanımlayan standarttır. Dönen parçaların korunması, sıcak yüzeylerin işaretlenmesi, basınçlı gövde parçalarının güvenliği ve kullanım kılavuzunun içeriği bu kapsamda ele alınır. Sahada en sık ihlal edilen madde kaplin muhafazasıdır; devreye alma sırasında sökülen muhafazanın geri takılmaması, iş kazası raporlarında tekrar tekrar karşılaşılan bir kalemdir.

Enerji tarafında ise motor verim sınıfları ve ürün grubuna göre asgari verim gereklilikleri düzenleyici çerçeveyle belirlenir; ErP 2009/125/EC ve türev uygulama yönetmelikleri bu çerçevenin adıdır. Sirkülasyon pompalarında EEI değeri, glandsız pompaların pazara sunulmasını doğrudan sınırlar. Endüstriyel uçta ise motor sınıfı ve pompa hidrolik verimi ayrı ayrı değerlendirilir. Şartname yazarken bu iki başlığı karıştırmamak gerekir; motor sınıfı yüksek bir pompanın hidroliği zayıf olabilir.

16Yaşam boyu maliyet: satın alma bedeli toplamın ne kadarı?

Yaşam boyu maliyet, bir pompanın satın alma, kurulum, enerji, bakım, duruş ve elden çıkarma maliyetlerinin ömür boyunca toplanmasıdır. Sürekli çalışan endüstriyel bir pompada bu toplamın dağılımı şaşırtıcı derecede tek yönlüdür: enerji kalemi genellikle toplamın yüzde altmışı ile seksen beşi arasındadır. Satın alma bedeli çoğu zaman yüzde beş ile on beş arasında kalır. Bakım ise yüzde beş ile yirmi arasında değişir ve seçim kalitesiyle doğrudan ilgilidir.

Bu dağılımın pratik sonucu nettir. Satın alma bedelinde elde edilen yüzde on indirim, toplam maliyette yaklaşık yüzde bir kazanç yaratır. Buna karşılık verimde elde edilen üç puanlık iyileşme, toplam maliyette yüzde üç ila dört kazanç yaratır. Yani yüzde on daha pahalı ama üç puan daha verimli olan pompa, ilk yıldan sonra öndedir. Karar tablosuna yalnız teklif fiyatı yazan bir satın alma süreci, sistematik olarak yanlış pompayı seçer.

Duruş kalemi tabloda küçük görünür ama en oynak olanıdır. Kesintisiz çalışan bir üretim hattında tek bir plansız duruş, pompanın satın alma bedelini geçebilir. Bu yüzden kritik hatlarda yedeklilik ve yerli stokta yedek parça bulunabilirliği, katalog verimi kadar ağırlıklı bir ölçüttür. Tedarik süresi altı hafta olan bir salmastra, kâğıt üzerinde ne kadar iyi olursa olsun kritik hatta risk taşır.

17Seçim akışı: 10 adımda proses pompası kararı

Aşağıdaki on adım, endüstriyel pompa seçimi sürecinin tamamını sırayla kapsar. Adımlar sırayla uygulanır; bir adım tamamlanmadan sonrakine geçilmez, çünkü her adım bir öncekinin çıktısını girdi olarak kullanır.

• Adım 1: Sıvı künyesini doldurun. On kalemin hepsi sayısal olarak yazılsın; boş kalan satır varsa proses tarafından istensin.
• Adım 2: Hidrolik noktayı belirleyin. Tasarım debisi, en düşük debi, tepe debi ve bunlara karşılık gelen basma yükseklikleri üç ayrı satır olarak yazılsın.
• Adım 3: Viskozite düzeltmesini uygulayın. Sıvı 20 cSt üzerindeyse su eşdeğeri nokta hesaplansın ve 500 cSt üzerinde santrifüj tip terk edilsin.
• Adım 4: Emme tarafını doğrulayın. Mevcut ve gerekli emme yüksekliği en kötü senaryoya göre karşılaştırılsın, marj yazılsın.
• Adım 5: Pompa tipini seçin. Katı oranı, tane boyutu, basınç seviyesi ve montaj yerine göre dikey milli, yatay salyangozlu, dalgıç ya da pozitif deplasmanlı tip belirlensin.
• Adım 6: Malzemeyi belirleyin. Gövde, çark, mil, aşınma halkası ve elastomerler ayrı ayrı yazılsın; klorür ve sıcaklık birlikte değerlendirilsin.
• Adım 7: Salmastra ve yıkama düzenini seçin. Salmastra tipi ile plan numarası birlikte belirtilsin, kuru çalışma koruması tanımlansın.
• Adım 8: Motoru ve sürücüyü seçin. Güç marjı, verim sınıfı, koruma sınıfı, patlayıcı ortam gerekliliği ve kablo uzunluğuna bağlı filtre ihtiyacı yazılsın.
• Adım 9: Test ve kabul koşullarını yazın. Hangi standarda göre test isteneceği, tolerans sınıfı ve kabul kriterleri siparişe eklensin.
• Adım 10: Yaşam boyu maliyeti karşılaştırın. Teklifler yıllık enerji tüketimi, bakım periyodu ve yedek parça tedarik süresiyle birlikte tabloya alınsın.

18Sık yapılan 5 hata

Birinci hata, seçimi su varsayımıyla yapmaktır. Katalog eğrileri temiz suya aittir ve proses sıvısı su değildir. Yoğunluk gücü, viskozite eğriyi, sıcaklık malzemeyi değiştirir. Su varsayımıyla seçilen pompa, kâğıt üzerinde çalışıp sahada hedefin altında kalır. Düzeltme adımı atlanmışsa hatanın kaynağı montaj değil, tekliftir.

İkinci hata, çalışma noktasını eğrinin ucuna dayamaktır. Tepe debiyi tam karşılayan bir nokta seçildiğinde ne tolerans payı ne de gelecekteki direnç artışı için yer kalır. Boru içi kirlendikçe sistem eğrisi yukarı kayar ve pompa hedefi tutamaz. Doğru yaklaşım, tasarım noktasını en iyi verim noktasının bandına oturtmak ve sağda makul bir rezerv bırakmaktır.

Üçüncü hata, malzemeyi fiyatla seçmektir. Klorür değeri okunmadan alınan 304 gövde, altı ay içinde çukurcuk verir ve gövde değişimi ilk fark edilen sızıntıyla değil, üretim durduğunda gündeme gelir. Analiz raporu istemek ücretsizdir; gövde değişimi değildir.

Dördüncü hata, salmastrayı ayrı bir kalem sanmaktır. Salmastra, sıvının bir fonksiyonudur ve yıkama düzeniyle birlikte seçilir. Kristalleşen bir sıvıda dış kaynaklı yıkama olmadan hiçbir salmastra tipi uzun ömürlü değildir. Aynı şekilde kuru çalışma koruması olmayan bir manyetik kaplinli pompa, ilk susuz kalmada iç yataklarını kaybeder.

Beşinci hata, motoru sürücüden bağımsız düşünmektir. Sürücüye bağlanacak standart bir motorun sargı yalıtımı ve yatak korumaları sorgulanmadan sipariş verildiğinde, sistem ilk yıl sorunsuz çalışır ve ikinci yıl yatak arızası verir. Uzun kablo kullanılan sahalarda çıkış filtresi, sonradan eklenen bir aksesuar değil, seçimin parçasıdır.

19Devreye alma kontrol listesi

• Sıvı künyesi ile sahadaki gerçek akışkan karşılaştırıldı; sıcaklık, yoğunluk ve viskozite yerinde doğrulandı.
• Emme hattı süzgeci temiz, çapı tasarımdaki değerle aynı ve hava cebi oluşturmayacak eğimde döşendi.
• Pompa ve boru hattı tamamen dolduruldu, salmastra odası ve yıkama hattı havası alındı.
• Dönüş yönü, kaplin muhafazası takılıyken ve kısa süreli darbeyle kontrol edildi.
• Kaplin hizası soğuk ve sıcak durumda ölçüldü; ısıl genleşme sonrası sapma sınır içinde kaldı.
• Emme ve basma manometrelerinden okunan değerlerle fiili basma yüksekliği hesaplandı, eğriyle karşılaştırıldı.
• Çekilen akım üç fazda ayrı ayrı ölçüldü, dengesizlik yüzde ikinin altında doğrulandı.
• Kalkış akımı, soğuk sıvı koşulunda ölçüldü ve sürücü akım sınırının altında kaldığı görüldü.
• Salmastra yıkama debisi ve sıcaklığı ölçüldü; dış kaynaklı düzenlerde basınç farkı doğrulandı.
• Kuru çalışma, yüksek sıcaklık ve titreşim korumaları tek tek tetiklenerek sınandı.
• Titreşim seviyesi yataklarda ölçüldü ve referans değer olarak kayda alındı.
• Ses seviyesi bir metre mesafede dB(A) cinsinden ölçüldü ve mahal sınırıyla karşılaştırıldı.
• Yedek parça listesi, salmastra kodu ve tedarik süresi işletme dosyasına eklendi.
• Devreye alma değerleri, sonraki bakımlarda karşılaştırma için tarih ve imzayla saklandı.

20Sık Sorulan Sorular

Endüstriyel pompa nasıl seçilir, hangi veriyle başlanır?

Seçim sıvı künyesiyle başlar. Yoğunluk, viskozite, sıcaklık, pH, klorür, katı oranı, tane boyutu ve buhar basıncı yazılmadan hiçbir model işaretlenmez. Bu veriler tamamlandıktan sonra hidrolik nokta belirlenir, ardından tip, malzeme, salmastra ve motor sırayla seçilir. Debi ve basma yüksekliği zincirin sonunda doğrulanan iki sayıdır, başlangıç noktası değildir.

Viskozite kaç santistoktan sonra santrifüj pompa uygun olmaz?

Pratik sınır 500 cSt'dir. 300 ila 500 cSt aralığı sınır bölgedir ve verim yüzde kırk beşin altına düşer. 500 cSt üzerinde debi ve yükseklik kayıpları santrifüj çözümü ekonomik olmaktan çıkarır; vidalı, dişli veya loblu pozitif deplasmanlı tipler tercih edilir. Sıvı ısıtılarak viskozite düşürülebiliyorsa santrifüj tip yeniden değerlendirilebilir.

Paslanmaz 316 yerine ne zaman dubleks gerekir?

Klorür içeriği 1 000 mg/L üzerine çıktığında ya da sıcaklık kırk dereceyi aşan klorürlü ortamlarda dubleks gerekir. Deniz suyu, tuzlu proses suyu ve ters ozmoz konsantre hatları tipik örneklerdir. Dubleks ayrıca daha yüksek akma dayanımı sunduğu için yüksek basınçlı gövdelerde et kalınlığı avantajı da sağlar. Maliyeti 316'nın yaklaşık iki katıdır.

Kartuş salmastra ek maliyetine değer mi?

Kritik hatlarda değer. Kartuş salmastra fabrikada hizalanmış geldiği için montaj hatası riskini ortadan kaldırır ve değişim süresini otuz ila altmış dakikaya indirir. İlk maliyeti bileşen salmastranın yaklaşık iki katıdır, ancak tek bir plansız duruşu önlediğinde bu fark fazlasıyla karşılanır. Nadiren duran, kolay erişilen ve temiz sıvı taşıyan hatlarda bileşen salmastra yeterlidir.

Manyetik kaplinli pompa hangi durumda zorunludur?

Sızıntısı can, çevre ya da ürün güvenliği riski taşıyan akışkanlarda zorunludur. Zehirli kimyasallar, yanıcı çözücüler ve yüksek değerli proses sıvıları bu kapsamdadır. Mil sızdırmazlığı bulunmadığı için sıfır emisyon sağlar. Buna karşılık kuru çalışmaya toleransı yoktur ve katı tanecik iç yatakları hızla aşındırır; bu iki koşuldan biri varsa çift yüzeyli salmastra daha doğru çözümdür.

Motorun verim sınıfını yükseltmek gerçekten geri döner mi?

Sürekli çalışan pompalarda döner. IE3 sınıfından IE5 sınıfına geçiş, aynı güçte yaklaşık iki ila üç puanlık verim kazancı verir. Yılda 6 000 saat çalışan bir pompada bu, yıllık tüketimin yüzde üç ila beşine karşılık gelir. Enerji kalemi yaşam boyu maliyetin yüzde altmışını aştığı için fark, çoğu uygulamada üç yılın altında geri döner.

Standart bir motor doğrudan frekans konvertörüne bağlanabilir mi?

Sorgulamadan bağlanmaz. Sargı yalıtımının darbe gerilimine dayanıklı olması, 11 kW üzeri motorlarda yatak akımına karşı önlem alınması ve otuz metreyi geçen kablolarda çıkış filtresi kullanılması gerekir. Bu üç şart sağlanmadığında motor ilk yıl sorunsuz çalışır, sonrasında yatak ve sargı arızası verir. Bütünleşik sürücülü modellerde bu uyum fabrikada çözülmüştür.

Katı taneli sıvıda çark tipi nasıl belirlenir?

En büyük tane boyutu ölçülür ve çarkın serbest geçiş açıklığı bu değerin en az bir buçuk katı seçilir. Lifli madde varsa oran ikiye çıkarılır. Yüzde beşi aşan katı oranlarında tek veya çift kanallı çark, lifli ve yüksek oranlı akışlarda girdap çarkı kullanılır. Verim kaybı kabul edilir; alternatifi tıkanma ve plansız duruştur.

Emme marjı ne kadar olmalıdır?

Endüstriyel proses hatlarında mevcut emme yüksekliğinin gerekli değerden en az 0,5 mSS fazla olması ve tercihen yüzde otuzluk oransal bir pay bırakılması istenir. Marj tek bir çalışma noktasında değil, en yüksek sıcaklık, en düşük tank seviyesi ve en yüksek debi bir aradayken hesaplanmalıdır. Süzgeç kirliliği de bu hesaba yazılmalıdır.

Şartnameye hangi standartlar yazılmalıdır?

Hidrolik kabul için ISO 9906 ve test sınıfı, ünite güvenliği için EN 809, enerji gereklilikleri için ErP 2009/125/EC yazılır. Sirkülasyon pompası kapsamındaki ürünlerde ErP 641/2009 ile tanımlanan EEI değeri belirtilir. Yangın hattı ayrı bir alandır ve TS EN 12845 ile NFPA 20 çerçevesinde değerlendirilir; proses kriterleri o hatta uygulanmaz.

Doğru pompa, doğru sıralamayla seçilen pompadır: önce sıvı, sonra hidrolik, sonra malzeme ve salmastra, en sonda motor. Vekron Mekanik mühendislik ekibi, elinizdeki sıvı künyesi ve işletme koşullarıyla bu zinciri sizin adınıza kurar; dikey milli çok kademeli seçenekler /urunler/pompa-sistemleri/dik-milli-pompalar sayfasında, tedarik ettiğimiz markaların tamamı /markalar sayfasında yer alır. Projenizin sıvı verilerini ve çalışma noktasını /iletisim sayfasından iletin, malzeme ve salmastra önerisiyle birlikte karşılaştırmalı bir seçim tablosu hazırlayalım.
