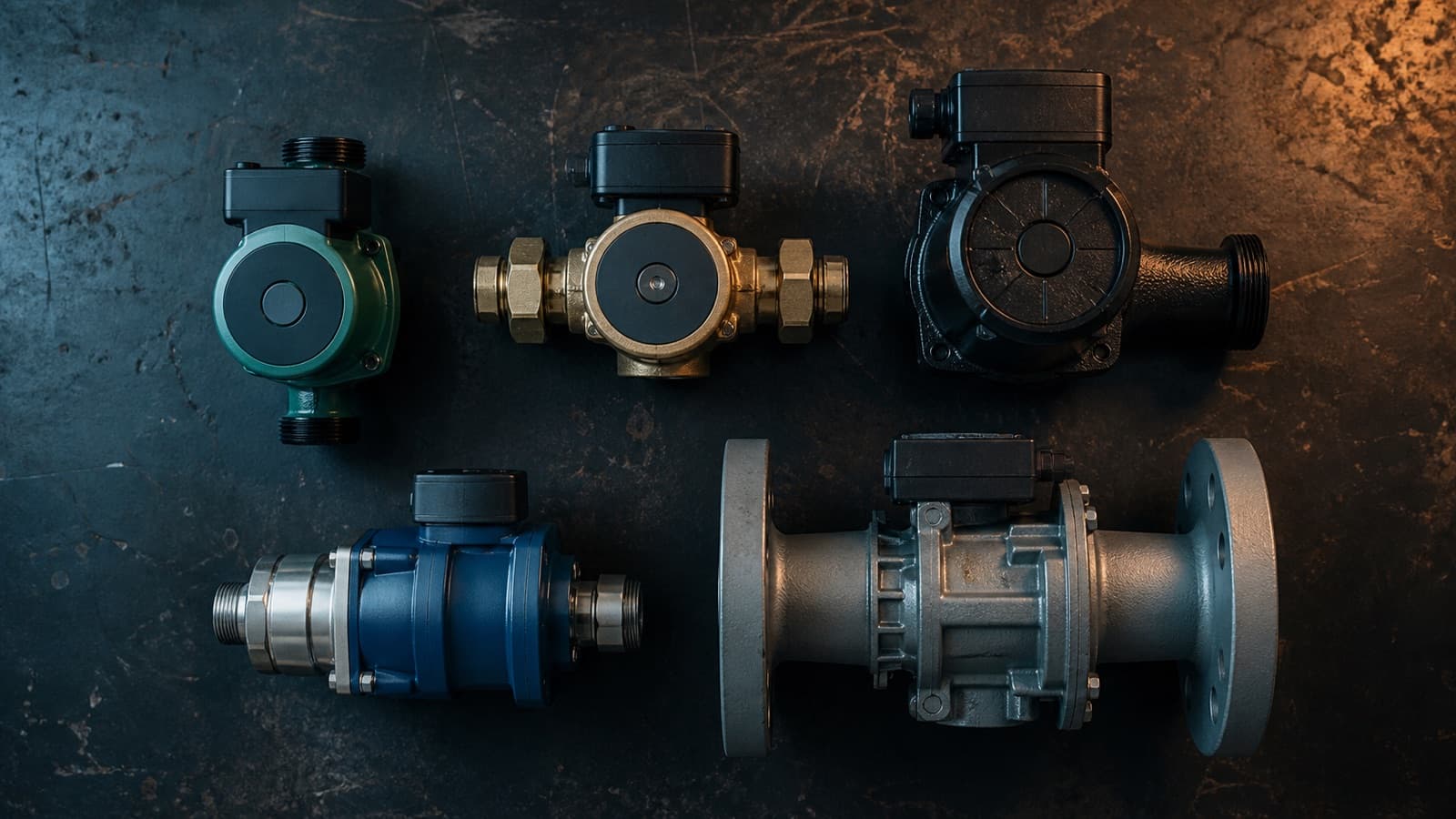

En İyi Sirkülasyon Pompası Hangisi? Profesyonel Seçim Rehberi

En iyi sirkülasyon pompası diye tek bir model yoktur; uygulamaya göre değişen bir sınıf vardır. Daire kombisinde ıslak rotorlu küçük bir ALPHA, villada MAGNA1, apartman merkezi sisteminde MAGNA3, ticari binada kuru rotorlu TPE, kullanım suyunda ise bronz gövdeli pompa doğru cevaptır.

Bu yazıda sırasıyla şunları bulacaksınız:

• Altı kullanım senaryosunun her biri için doğru pompa sınıfı ve gerekçesi
• Karar matrisi: hangi kriter hangi senaryoda belirleyici, hangisi önemsiz
• EEI, ıslak rotor ve kuru rotor kararının nerede değiştiği
• Gövde malzemesi kararı: pik, bronz ve paslanmaz nerede zorunlu
• Kontrol modunun seçimi nasıl değiştirdiği ve iki sayısal örnek
• Garanti, servis ve yedek parça sürekliliğinin karar üzerindeki ağırlığı
• Marka kıyasında bakılması gereken tarafsız teknik ölçütler
• Sık yapılan hatalar, devreye alma kontrol listesi ve sık sorulan sorular

01En iyi sirkülasyon pompası sorusunun tek cevabı neden yoktur?

Sirkülasyon pompası, kapalı bir ısıtma veya soğutma devresinde suyu sürekli dolaştıran, statik yüksekliği yenmesi gerekmeyen, yalnızca sürtünme kaybını karşılayan pompadır. Bu tanımın içinde 0,05 kW'lık bir daire pompası da, 11 kW'lık bir bölge ısıtma pompası da vardır. İkisi de aynı işi yapar ama aynı ürün değildir.

Cevabın uygulamaya bağlı olmasının nedeni, sirkülasyon pompasının performansının mutlak değil bağıl olmasıdır. Bir pompayı "iyi" yapan şey en yüksek basma yüksekliği veya en düşük fiyat değil, tesisatın gerçek direnç eğrisiyle çakışan bir çalışma noktasında, yılın büyük bölümünde geçirdiği kısmi yükte yüksek verimde kalabilmesidir. Daire kombisinde bu, 0,3 ila 1,2 m³/h bandında sessiz çalışmak demektir. Ticari bir soğutma devresinde ise 60 ila 180 m³/h bandında, otomasyondan gelen sinyale göre devir değiştirebilmek demektir.

Bu yüzden karar, ürün karşılaştırma tablosundan değil, senaryo tanımından başlar. Aşağıdaki bölümler önce senaryoyu, sonra o senaryoda belirleyici olan kriteri, en sonda ürün sınıfını verir.

02Uygulamaya göre pompa sınıfı: karar matrisi nedir?

Karar matrisi, kullanım senaryosunu doğrudan pompa sınıfına bağlayan tablodur. Aşağıdaki tablo altı tipik senaryoyu, o senaryonun tipik debi ve basma bandını, gereken rotor tipini ve önerilen ürün ailesini bir arada verir. Değerler İstanbul iklim bölgesindeki tipik tesisat büyüklükleri için geçerlidir.

Tablodaki en kritik sütun rotor tipidir; çünkü ıslak rotordan kuru rotora geçiş yalnızca fiyat değil, bakım rejimi, montaj alanı ve gürültü profili değişikliğidir. İkinci kritik sütun ise gövde malzemesidir ve yalnızca son satırda farklılaşır: kullanım suyunda pik gövde kullanılamaz.

Matrisin kullanımı basittir. Senaryo satırını bulun, debi ve basma bandınızın o satırla uyuşup uyuşmadığını kontrol edin. Uyuşmuyorsa bir üst veya bir alt satıra bakın; iki satır arasında kalıyorsanız kontrol modu kararı belirleyici olur ve bu, ilerideki bölümde ayrıntılandırılmıştır. Ürün seçenekleri /urunler/pompa-sistemleri/sirkulasyon-pompalari sayfasında listelenmiştir.

03Daire kombi için hangi sirkülasyon pompası doğru?

Daire kombi için hangi sirkülasyon pompası sorusunun cevabı, kombinin içindeki pompa arızalandığında veya harici bir zon pompası gerektiğinde ortaya çıkar. Doğru sınıf, 130 mm veya 180 mm gövde boyunda, 1 inç ya da 1,5 inç rakorlu, ıslak rotorlu, EEI değeri 0,20 ve altında olan bir elektronik pompadır. Grundfos ALPHA2 bu sınıfın referans ürünüdür.

Bu senaryoda belirleyici kriter verim değil, minimum debide kararlılıktır. Tipik bir 24 kW kombili dairede ısıtma yükü 8 ila 12 kW arasındadır. Debi hesabı basittir: 10 kW yük ve 15 K sıcaklık farkında yaklaşık 0,57 m³/h su gerekir. Termostatik radyatör vanaları kapanmaya başladığında bu debi 0,15 m³/h'ye kadar düşer. Sabit devirli bir pompa bu noktada basma yüksekliğini 5 mSS'ye çıkarır ve vana boğazında akış gürültüsü oluşur. Oransal basınç modunda çalışan bir ALPHA2 ise devri düşürür, basmayı 2,5 mSS'de tutar ve gürültü ortadan kalkar.

Enerji tarafında fark ilk bakışta küçük görünür ama oran büyüktür. Sabit devirli eski tip bir daire pompası 60 ila 90 W çeker. ALPHA2 aynı devrede sezon ortalamasında 8 ila 22 W çeker. Yılda 5.500 saat çalışma varsayımıyla 75 W ile 15 W arasındaki 60 W'lık fark, yılda 330 kWh eder. Tek daire için küçük, 60 daireli bir blokta yılda yaklaşık 20.000 kWh'dir.

04Villa uygulamasında hangi pompa sınıfı seçilmeli?

Villa için sirkülasyon pompası seçimi, tek bir pompa mı yoksa zon başına ayrı pompa mı sorusuyla başlar. Üç kattan ve 300 m² üzeri alandan sonra doğru yapı, ana devrede bir pompa ve her zonda motorlu vana değil; ana devrede bir pompa ve yerden ısıtma kollektöründe ayrı bir ikincil pompadır. Bunun nedeni, radyatör devresinin 60/45 °C, yerden ısıtmanın 40/32 °C rejiminde çalışmasıdır.

Sayısal örnek verelim. 380 m² kapalı alanlı, iyi yalıtımlı bir villada ısı kaybı 22 kW olsun. Radyatör devresi 14 kW, yerden ısıtma 8 kW taşısın. Radyatör devresi için 15 K farkta debi Q = 14 × 0,86 / 15 = 0,80 m³/h değil; burada 0,86 katsayısı kcal tabanlıdır, doğru sonuç yaklaşık 0,80 m³/h çıkar ve bu düşük görünür. Gerçekte 10 K farkla çalışan modern bir sistemde 1,20 m³/h olur. Yerden ısıtma tarafında 8 K farkta debi 0,86 m³/h'dir. Boru sürtünme kaybı 60 m eşdeğer uzunluk ve 150 Pa/m ile 9.000 Pa, yani 0,9 mSS; kazan, denge kabı, filtre ve vana kayıpları eklendiğinde ana devrede toplam 4,5 ila 5,5 mSS basma gerekir.

Bu noktada iki seçenek vardır. ALPHA ailesinin büyük gövdeli modelleri 6 mSS'ye kadar rahatlıkla çıkar ve villanın tamamını taşır. Ancak villada zon sayısı dörtten fazlaysa, ısıtma ve soğutma birlikte yapılıyorsa veya bina otomasyonu varsa Grundfos MAGNA1 sınıfına geçmek gerekir; MAGNA1 daha geniş bir debi bandını daha düz bir verim eğrisiyle karşılar ve flanşlı bağlantısı bakımda kolaylık sağlar.

Villa senaryosunda gözden kaçan kalem denge kabıdır. Denge kabı olmayan bir villada birincil ve ikincil devreler birbirini boğar; pompa büyütmek bunu çözmez, yalnızca elektrik faturasını büyütür. Kollektör ve denge donanımı seçenekleri /urunler/yerden-isitma/kollektorler sayfasında yer alır.

05Apartman merkezi sistemde hangi pompa kullanılır?

Apartman merkezi sistem pompası, 30 ila 80 daire arasındaki bir bloğun ana ısıtma devresini besleyen, tipik olarak 8 ila 35 m³/h debi ve 6 ila 12 mSS basma üreten pompadır. Bu ölçekte doğru cevap Grundfos MAGNA3'tür; çünkü kritik kriter artık verim değil, kısmi yükte otomatik uyum ve ölçüm yeteneğidir.

Merkezi sistemde yılın yalnızca yüzde 5'i tam yüktür. Ekim ve nisan aylarında bina yükünün yüzde 30'unda çalışır. Sabit devirli bir pompa bu dönemde de aynı gücü çeker; MAGNA3 ise AUTOADAPT modunda tesisatın direnç eğrisini öğrenip ayar noktasını kendisi aşağı çeker. Enerji tüketimi debinin küpüyle değil ama üçüncü dereceye yakın bir eğriyle düşer: debi yarıya inerse güç yaklaşık sekizde bire iner.

Sayısal örneğe bakalım. 60 daireli bir blokta ısı kaybı 420 kW, sıcaklık rejimi 70/50 °C olsun. Debi hesabı: 420 kW yük ve 20 K farkta yaklaşık 18,1 m³/h su gerekir. Tesisat direnci 10 mSS ölçülmüş olsun. Hidrolik güç P = ρ × g × Q × H / 3,6 formülüyle 1.000 × 9,81 × 18,1 × 10 / 3.600.000 = 0,49 kW çıkar. Pompa verimi yüzde 62, motor ve sürücü verimi yüzde 88 kabul edilirse şaft gücü yaklaşık 0,79 kW, şebekeden çekilen güç 0,90 kW olur. Sabit devirde 5.000 saat çalışma 4.500 kWh eder. AUTOADAPT ile sezon boyunca ortalama güç 0,42 kW'ye inerse tüketim 2.100 kWh'ye düşer; fark yılda 2.400 kWh'dir.

Tablodaki en pahalı satır olan ısı enerjisi ölçümü, apartman senaryosunda maliyet paylaşımı tartışmasını bitirdiği için karşılığını verir. Blok bazında ölçülen enerji, daire içi pay ölçer verileriyle karşılaştırılabilir hale gelir.

06Ticari binada kuru rotorlu pompaya ne zaman geçilir?

Ticari bina sirkülasyon pompası kararı, motor gücü 2,2 kW eşiğini aştığında veya debi 45 m³/h'yi geçtiğinde kuru rotora kayar. Kuru rotorlu pompa, motoru akışkandan mekanik salmastrayla ayrılmış, motoru havayla soğuyan pompadır. Islak rotorda ise rotor akışkanın içinde döner ve soğutmasını akışkandan alır.

Geçiş eşiğinin nedeni ısıl kapasitedir. Islak rotorlu bir pompada motor kaybı doğrudan akışkanı ısıtır ve rulman yağlaması suyla yapılır. Güç büyüdükçe bu yapı hem verimi sınırlar hem de suyun temizliğine aşırı bağımlı hale gelir. Kuru rotorda motor bağımsızdır; IE5 sınıfına kadar çıkabilir, arızasında motor tek başına değiştirilebilir ve mekanik salmastra ayrı bir servis kalemi olur.

Kuru rotorun asıl avantajı ömür maliyetinde ortaya çıkar. Islak rotorlu bir pompa 12 yılda komple değişir; kuru rotorlu bir pompada aynı sürede salmastra iki kez, rulman bir kez değişir ve gövde yerinde kalır. 30 yıllık işletme ufku olan bir ticari binada bu fark belirleyicidir. Grundfos TPE ailesi bu senaryonun standart cevabıdır; entegre frekans konvertörü sayesinde ayrı pano ve ayrı sürücü kablolaması gerekmez.

07Yerden ısıtma sirkülasyon pompası hangisi olmalı?

Yerden ısıtma sirkülasyon pompası hangisi sorusunun cevabı, düşük basma yüksekliğinde geniş debi bandını sessizce karşılayan ıslak rotorlu elektronik pompadır. Kritik fark, yerden ısıtma devresinin sabit basınç değil oransal basınç istemesidir; çünkü kollektör üzerindeki her devre kendi termostatıyla açılıp kapanır ve toplam direnç sürekli değişir.

Hesabı bir örnekle görelim. 160 m² yerden ısıtma alanı, 45 W/m² ısı yoğunluğu ile 7,2 kW yük taşır. 8 K sıcaklık farkında debi yaklaşık 0,77 m³/h olur. Kollektörde 9 devre vardır; en uzun devre 95 m ve 16×2 mm PE-Xa borudur. Boru içi hız 0,35 m/s civarında tutulduğunda birim sürtünme kaybı yaklaşık 120 Pa/m'dir; 95 m için 11.400 Pa, yani 1,15 mSS. Kollektör, karışım grubu ve termostatik vana kayıpları 1,5 mSS eklenirse toplam basma ihtiyacı yaklaşık 2,7 mSS çıkar.

Bu değer, en küçük elektronik ıslak rotorlu pompanın bile rahatça karşıladığı bir bölgedir. Buradaki asıl risk, pompayı büyük seçmektir. 6 mSS basan bir pompayı oransal basınç yerine sabit devirde çalıştırmak, kollektörde devrelerin çoğu kapandığında akış hızını 1 m/s üzerine çıkarır ve şap içinde duyulabilir bir uğultu oluşturur. Doğru yapılandırma, oransal basınç modu ve ayar noktasının hesaplanan 2,7 mSS'nin hemen üzerine, 3,0 mSS'ye kurulmasıdır.

Yerden ısıtmada ikinci kritik nokta karışım grubudur. Kazan 60 °C üretirken şapa 40 °C verilmesi gerekir; bu, üç yollu karışım vanası ve ikincil pompa demektir. İkincil pompa birincil pompadan bağımsız seçilir ve yalnızca kollektör devresinin direncini yener. Sistem bileşenleri /urunler/yerden-isitma/modulasyonlu-yerden-isitma sayfasında incelenebilir.

08Kullanım suyu resirkülasyonunda hangi pompa zorunludur?

Kullanım suyu resirkülasyon pompası, boylerden musluğa giden sıcak su hattındaki suyu sürekli dolaştırarak musluk açıldığında anında sıcak su gelmesini sağlayan pompadır. Bu senaryoda gövde malzemesi bir tercih değil zorunluluktur: pik döküm gövde kullanılamaz, bronz veya paslanmaz gövde şarttır.

Nedeni açık devre kimyasıdır. Kapalı ısıtma devresinde su bir kez doldurulur, içindeki çözünmüş oksijen ilk haftalarda tükenir ve pik gövde korozyona uğramaz. Kullanım suyu hattında ise su sürekli yenilenir; her litre yeni su beraberinde 6 ila 9 mg/L çözünmüş oksijen ve şebeke klorunu getirir. Pik gövde bu ortamda oksitlenir; sonuç yalnızca pompa arızası değil, musluktan gelen kırmızımsı su ve yasal olarak kabul edilemez bir içme suyu kalitesidir.

Resirkülasyon pompasının debisi ısıtma pompası gibi hesaplanmaz. Debi, hattın ısı kaybını karşılayacak kadar olmalıdır. Örnek: 40 m gidiş ve 40 m dönüş, toplam 80 m izoleli DN20 bakır boru, birim ısı kaybı 12 W/m ise toplam kayıp 960 W'tır. Suyun 5 K düşmesine izin verilirse debi Q = 0,96 × 0,86 / 5 hesabıyla yaklaşık 0,17 m³/h çıkar. Boru direnci de düşüktür; 80 m için 1,5 mSS yeterlidir. Yani bu hatta gereken pompa çok küçüktür ve büyük seçilmesi hem enerji hem de erozyon-korozyon riskidir.

Bronz gövdeli resirkülasyon pompaları ve boyler grubu ekipmanları /urunler/isitma-sistemleri/boyler sayfasındaki sistem bileşenleriyle birlikte planlanmalıdır.

09EEI değeri neyi ölçer ve karar için ne kadar önemlidir?

EEI değeri, bir sirkülasyon pompasının yıl boyunca farklı yüklerde çektiği ağırlıklı ortalama gücün, referans bir pompaya oranıdır. ErP 641/2009 düzenlemesi, bağımsız sirkülasyon pompalarında EEI değerinin 0,23'ü aşmamasını zorunlu kılar. Sayı küçüldükçe pompa iyileşir; 1,0 referans, 0,18 iyi, 0,15 çok iyidir.

EEI'yi tek noktadaki verimden ayıran şey ağırlıklandırmadır. Ölçüm, pompanın yüzde 100, yüzde 75, yüzde 50 ve yüzde 25 debideki güç tüketimlerini gerçek bir ısıtma sezonunun yük dağılımına göre ağırlıklandırır. Yüzde 25 debi noktasının ağırlığı en yüksektir; çünkü bir ısıtma tesisatı zamanının çoğunu orada geçirir. Bu yüzden tam yükte parlak görünen ama kısmi yükte çöken bir pompa iyi bir EEI alamaz.

Karar açısından EEI'nin ağırlığı senaryoya göre değişir. Daire ve villa ölçeğinde EEI zaten yasal eşiğin çok altındadır ve modeller arasındaki 0,18 ile 0,20 farkı yılda birkaç on kilovatsaate karşılık gelir; belirleyici değildir. Apartman ve ticari ölçekte ise aynı yüzdelik fark yılda binlerce kilovatsaat eder ve doğrudan belirleyicidir.

Tablodaki en önemli mesaj, aynı pompanın kontrol moduna göre farklı bir enerji profili verdiğidir. Yani EEI etiketi doğru pompayı garanti eder ama doğru ayarı garanti etmez; sahadaki tasarrufun yarısı devreye alma sırasında yapılan mod seçimiyle kazanılır.

10Kontrol modu seçimi kararı nasıl değiştirir?

Kontrol modu, pompanın devrini hangi büyüklüğe göre değiştireceğini belirleyen mantıktır ve doğru seçilmediğinde en pahalı pompa bile kötü çalışır. Dört temel mod vardır: sabit devir, sabit basınç, oransal basınç ve otomatik uyum. Seçim, tesisattaki direnç değişiminin nereden kaynaklandığına bakılarak yapılır.

Sabit basınç, direncin büyük kısmı pompanın yakınında olan tesisatlar içindir; tipik olarak yerden ısıtma kollektörü, plakalı eşanjör devresi ve fancoil devrelerinde uygundur. Oransal basınç, direncin borularda dağıldığı, uzun kolonlu radyatör tesisatları içindir: vanalar kapandıkça boru kaybı düştüğü için pompa basmayı da düşürmelidir. Otomatik uyum modu, tesisat eğrisini zaman içinde öğrenerek ayar noktasını kendisi bulur ve devreye alma sırasında doğru değerin bilinmediği büyük tesisatlarda en güvenli seçimdir.

Sayısal karşılaştırma yapalım. 60 daireli blok örneğine dönelim: 18,1 m³/h ve 10 mSS. Sabit devirde şebekeden çekilen güç 0,90 kW olsun. Sistem yüzde 50 yüke indiğinde sabit devirli pompa hâlâ 0,88 kW çeker. Sabit basınç modunda 0,52 kW'ye iner. Oransal basınç modunda ayar noktası 10 mSS'den 6,2 mSS'ye düştüğü için güç 0,33 kW olur. Otomatik uyum modunda ayar noktası tesisatın gerçek ihtiyacına oturduğu için 0,28 kW'ye kadar iner. Sezonun yaklaşık 3.000 saati yüzde 50 yük civarında geçiyorsa, sabit basınç ile otomatik uyum arasındaki fark tek başına yılda 720 kWh'dir.

11Garanti ve servis süresi seçimi nasıl etkiler?

Sirkülasyon pompası garanti süresi, ürün kalitesinin dolaylı ama güvenilir bir göstergesidir; çünkü üretici, garanti süresini kendi arıza istatistiğine bakarak belirler. Konut tipi ıslak rotorlu pompalarda piyasa standardı 2 yıldır; ciddi üreticiler ticari seride 2 yıl artı koşullu uzatma sunar. Uzatmanın koşulu genellikle yetkili servis tarafından devreye alma ve periyodik bakım kaydıdır.

Ancak garanti süresinden daha önemli olan üç şey vardır. Birincisi arıza müdahale süresidir: bir apartman ana pompası şubat ayında durduğunda, 48 saatte gelen bir servis ile 10 günde gelen bir servis arasındaki fark ürün fiyatının çok üzerindedir. İkincisi yerinde onarım kapasitesidir; kuru rotorlu bir pompada salmastra ve rulmanın sahada değiştirilebilmesi, gövdenin sökülüp fabrikaya gönderilmesinden bambaşka bir işletme senaryosudur. Üçüncüsü ise arıza teşhis altyapısıdır: pompanın kendi hata kodunu ekranda veya mobil uygulamada göstermesi, teşhis süresini saatlerden dakikalara indirir.

Kritik tesislerde, örneğin hastane veya veri merkezi ısıtma devrelerinde, tek pompa hiçbir zaman doğru cevap değildir. Doğru cevap yedekli çalışan ikiz pompa veya paralel iki tekil pompadır; bu durumda garanti tartışması yerini yedeklilik tasarımına bırakır.

12Yedek parça sürekliliği neden bir seçim kriteridir?

Yedek parça sürekliliği, üreticinin bir model üretimden kalktıktan sonra kaç yıl daha parça sağlamayı taahhüt ettiği süredir. Mekanik tesisatta pompa ömrü 12 ila 20 yıl olduğu için bu süre, satın alma anında görünmeyen ama işletme boyunca sürekli hissedilen bir kriterdir.

Sorunun somut hali şudur. 2013'te kurulmuş bir ticari binanın ana pompasında 2026'da salmastra sızdırıyor. Üretici o seriyi 2019'da bırakmış ama 10 yıllık parça taahhüdü verdiğinden salmastra kiti hâlâ temin edilebiliyor; işlem yarım günde biter, maliyet birkaç bin liradır. Taahhüt yoksa alternatif, pompayı komple değiştirmektir; bu, flanş açıklığı tutmadığı için boru tadilatı, yeni elektrik bağlantısı ve otomasyon entegrasyonu demektir. Aynı arıza, birinci senaryoda yarım gün, ikinci senaryoda üç haftadır.

Değerlendirme sırasında sorulacak dört soru nettir: modelin üretimde kalma süresi ne kadardır, üretimden kalktıktan sonra parça taahhüdü kaç yıldır, flanş ve gövde ölçüleri sonraki nesille uyumlu mudur, motor ve sürücü ayrı ayrı temin edilebilir mi. Bu dördüne yazılı cevap veremeyen bir teklif, düşük fiyatlı olsa bile risklidir.

Modüler yapı bu konuda belirleyicidir. Grundfos TPE ailesinde motorun gövdeden bağımsız değiştirilebilmesi ve MAGNA ailesinde kontrol modülünün ayrı bir parça olması, arıza durumunda tüm ünitenin değil yalnızca arızalı modülün değişmesini sağlar. Bu, uzun ömürlü tesisatlarda gerçek bir maliyet farkıdır.

13Rakip markalarla tarafsız teknik kıyas nasıl yapılır?

Marka karşılaştırması, model isimleri üzerinden değil ölçülebilir sekiz büyüklük üzerinden yapılır. Doğru yöntem, iki teklifin de aynı çalışma noktasında, aynı kontrol modunda ve aynı test standardına göre beyan edilmiş verilerini yan yana koymaktır. ISO 9906 kabul toleransı ve EN 809 güvenlik gereklilikleri bu karşılaştırmanın ortak zeminidir.

Tabloyu doldurduğunuzda çoğu karşılaştırma kendiliğinden sonuçlanır. Kalan farklar genellikle teknik değil ticari olur: teslim süresi, servis ağı ve parça taahhüdü. Portföyümüzde yer alan Grundfos ürünleri bu sekiz satırın tamamında beyan edilmiş veri sunduğu için karşılaştırma zemininde eksiksizdir; öneri de bu nedenle o yönde verilir. Karşılaştırdığınız diğer markaların verileri eksikse, karşılaştırma değil varsayım yapıyorsunuz demektir.

Marka portföyünün tamamı /markalar sayfasında listelenmiştir; uygulamaya özel seçim için /iletisim üzerinden mühendislik ekibine ulaşılabilir.

14ALPHA, MAGNA ve UPS2 aileleri arasındaki iş bölümü nedir?

Bu üç aile aynı ihtiyacın üç farklı ölçeğidir ve aralarındaki sınır ölçek ile kontrol yeteneğidir. Grundfos UPS2 rakorlu, üç kademeli ve elektronik kontrol gerektirmeyen basit devreler için; ALPHA ailesi konut ve küçük ticari devrelerde otomatik kontrol için; MAGNA ailesi flanşlı, orta ve büyük ölçekli devreler içindir.

Grundfos ALPHA2, oransal ve sabit basınç modlarıyla daire, villa ve yerden ısıtma kollektörü uygulamalarının standart cevabıdır. Grundfos ALPHA3, aynı hidrolik yapıya debi ölçümü ve kablosuz bağlantı ekleyerek yerden ısıtma devrelerinin hidronik dengelemesini pompa üzerinden yapmayı mümkün kılar; çok devreli kollektörlerde bu, ayrı debimetre okumak yerine dakikalar içinde denge almak demektir.

Grundfos MAGNA1 flanşlı ölçeğe geçişin giriş basamağıdır; sabit ve oransal basınç modlarıyla villa ve küçük blok devrelerinde yeterlidir. Grundfos MAGNA3 ise sensörlü ölçüm, otomatik uyum, ısı enerjisi hesabı ve otomasyon entegrasyonu getirir; apartman merkezi sistem ve orta ölçekli ticari devrelerin ürünüdür. Bu ölçeğin üzerinde, kuru rotor gerektiren debilerde Grundfos TPE ailesi devreye girer.

Aileler arasındaki seçim, geriye dönük olarak da yapılabilir: elinizdeki tesisatta hangi ölçümü yapmak istiyorsanız o ölçümü sağlayan aileye çıkarsınız. Ölçüm istemiyorsanız bir alt aile yeterlidir ve bütçe orada kalır.

15Sirkülasyon pompası seçiminde hangi kriter hangi ağırlıkta?

Sirkülasyon pompası seçimi, kriterlerin eşit ağırlıkta olmadığı bir karardır; aynı kriter bir senaryoda belirleyici, diğerinde önemsizdir. Aşağıdaki ağırlıklandırma, sahada yapılan seçimlerin sonradan sorun çıkarıp çıkarmamasına göre oluşturulmuştur.

Daire ölçeğinde ağırlık sırası şudur: gövde boyu uyumu, gürültü, EEI, fiyat. Bu ölçekte kontrol modu farkı küçük olduğu için ürünün tesisata fiziksel olarak oturması en önemli kriterdir. Villa ölçeğinde sıra değişir: zon yapısı, kontrol modu, debi bandı genişliği, servis erişimi. Apartman ölçeğinde ilk sıraya kısmi yük performansı ve ölçüm yeteneği geçer; onu yedeklilik ve otomasyon entegrasyonu izler.

Ticari ölçekte ise sıralama tamamen tersine döner: yedeklilik, servis müdahale süresi, parça sürekliliği, verim ve en sonda ilk yatırım. Çünkü bu ölçekte bir günlük duruş, pompanın kendi fiyatını aşan bir işletme kaybı yaratır. Kullanım suyunda ise tek bir kriter diğer hepsini geçersiz kılar: gövde malzemesi. Yanlış malzeme seçilmişse geri kalan tüm kriterlerin doğru olması sonucu değiştirmez.

16Sık yapılan 5 hata

Bu beş hata, sirkülasyon pompası seçiminde sahada en sık karşılaşılan ve en pahalıya mal olan hatalardır. Her biri seçim aşamasında birkaç dakika ile önlenebilir, kurulumdan sonra ise gerçek bir maliyet doğurur.

• Pompayı emniyet payı ekleyerek büyük seçmek. Debiye yüzde 20, basmaya yüzde 25 pay eklenen bir seçim, pompayı bir üst boya çıkarır ve gerçek çalışma noktası verim eğrisinin dışında kalır. Sonuç, hem yüksek fatura hem de vana gürültüsüdür. Emniyet payı yalnızca boru sürtünme kaybı hesabına, yüzde 10 olarak eklenir.
• Kullanım suyu hattına pik gövdeli pompa koymak. Sürekli yenilenen oksijenli su, pik gövdeyi iki ila üç yılda oksitler; musluktan renkli su gelir ve pompa komple değişir. Bu hatta bronz veya paslanmaz gövde zorunludur.
• Kontrol modunu fabrika ayarında bırakmak. Elektronik bir pompa satın alıp modu yapılandırmamak, ödenen bedelin yarısını kullanmamak demektir. Radyatör devresine oransal basınç, kollektör ve eşanjör devresine sabit basınç, değişken yüklü büyük devreye otomatik uyum kurulur.
• Ölçüm yapmadan tesisat direncini varsaymak. "Bu binada 12 mSS olur" tahmini, gerçekte 7 mSS olan bir tesisatta pompayı sürekli boğazlanmış bir vanaya karşı çalıştırır. Direnç, devreye alma sırasında fark basınç ölçümüyle doğrulanır.
• Yedek parça ve servis sorusunu satın alma sonrasına bırakmak. Parça taahhüdü, müdahale süresi ve sahada onarılabilirlik teklif aşamasında yazılı sorulmadığında, arıza anında pazarlık gücü kalmaz.

17Devreye alma kontrol listesi

Devreye alma, doğru seçilmiş bir pompanın gerçekten doğru çalıştığını kanıtlayan aşamadır ve atlanırsa seçimin faydası kâğıt üzerinde kalır. Aşağıdaki adımlar sırayla uygulanmalı ve her adımın sonucu proje dosyasına yazılmalıdır.

• Tesisatı doldurun, statik basıncı kontrol edin ve havayı tam olarak alın. Islak rotorlu pompada rotor boşluğundaki hava, ilk çalıştırmada rulman aşınması yaratır; pompanın hava alma prosedürünü uygulayın.
• Emiş tarafındaki pislik tutucuyu ilk 48 saatte iki kez temizleyin. Montaj sonrası tesisatta kalan kaynak curufu ve kum, ilk günlerde filtreye yürür.
• Pompayı en düşük ayarda çalıştırıp akış yönünü ve dönüş yönünü doğrulayın. Kuru rotorlu üç fazlı pompalarda ters dönüş, debiyi yaklaşık yüzde 40 düşürür ve gözle fark edilmeyebilir.
• Sistem tam yükteyken gidiş ve dönüş sıcaklık farkını ölçün. Hesaplanan değerden 3 K'dan fazla sapma varsa debi yanlıştır; pompa ayarını değil, önce dengelemeyi gözden geçirin.
• Fark basıncı ölçün ve pompanın ayar noktasıyla karşılaştırın. Ayar noktası ölçülen değerin yüzde 10 üzerine kurulur; daha yükseği enerji israfı, daha düşüğü uzak devrelerde ısınmama demektir.
• Kontrol modunu senaryoya göre seçin ve seçimi ekrandan doğrulayın. Modu değiştirdikten sonra en az 24 saat gözlemleyin; otomatik uyum modlarının öğrenme süresi vardır.
• Çekilen gücü pens ampermetreyle ölçüp hesaplanan değerle karşılaştırın. Yüzde 20'den fazla sapma, ya debinin ya da direnç hesabının yanlış olduğunu gösterir.
• Ses seviyesini pompadan 1 m mesafede ölçün. Islak rotorlu bir pompada 48 dB(A) üzeri değer, kavitasyon veya hava kalıntısı işaretidir.
• Otomasyon bağlantısı varsa haberleşmeyi test edin; debi, güç ve hata kodu değerlerinin merkezde doğru okunduğunu görün.
• Kurulum raporunu, ölçülen değerleri ve seçilen modu yazılı olarak teslim edin. Garanti uzatması olan ürünlerde bu rapor genellikle koşuldur.

18Sık Sorulan Sorular

En iyi sirkülasyon pompası markası hangisidir?

Marka değil sınıf sorulmalıdır. Ölçülebilir sekiz kriterde (nokta verimi, EEI, kısmi yük gücü, ses, basınç sınıfı, kontrol modu sayısı, haberleşme, gövde malzemesi) eksiksiz veri beyan eden üreticiler doğru adaydır. Portföyümüzde bu verileri tam sunan Grundfos ürünleri kullanıldığı için öneri o yöndedir; nihai karar yine uygulama senaryosuna göre verilir.

eei 0,23 ne demek?

ErP 641/2009 düzenlemesinin bağımsız sirkülasyon pompaları için koyduğu üst sınırdır. Bir pompanın yıl boyunca farklı yüklerde çektiği ağırlıklı ortalama gücün, referans pompaya oranının 0,23'ü aşmaması gerekir. Bu değerin üzerindeki ürünler yeni olarak piyasaya sürülemez. Günümüz elektronik pompalarında tipik değerler 0,15 ila 0,20 arasındadır.

Sirkülasyon pompasında bronz gövde neden gerekli?

Kullanım suyu hattında su sürekli yenilenir ve her litre 6 ila 9 mg/L çözünmüş oksijen ile şebeke klorunu taşır. Bu ortamda pik döküm gövde iki ila üç yılda oksitlenir, musluktan renkli su gelir. Bronz ve paslanmaz gövdeler bu koşulda korozyona uğramaz ve içme suyu temasına uygundur. Kapalı ısıtma devresinde ise pik yeterlidir.

Islak rotorlu pompa mı kuru rotorlu pompa mı daha iyi?

Ölçeğe bağlıdır. 2,2 kW altı ve 45 m³/h altı devrelerde ıslak rotor pompa daha sessiz, daha az bakımlı ve daha az yer kaplar. Bu eşiklerin üzerinde kuru rotor pompa daha yüksek verim, parça bazında onarım ve 20 yılı aşan ömür sunar. Kararı fiyat değil, işletme ufku ve bakım rejimi belirler.

Eski sabit devirli pompamı değiştirmeye değer mi?

Sürekli çalışan bir devrede evet. 70 W çeken sabit devirli bir daire pompasını 15 W ortalamalı elektronik bir modelle değiştirmek yılda yaklaşık 330 kWh kazandırır ve geri ödeme tipik olarak 2 ila 4 yıldır. Apartman ölçeğinde yıllık 2.000 kWh üzerindeki tasarrufla geri ödeme 1 ila 2 yıla iner.

Pompayı büyük seçmek zarar verir mi?

Evet, üç ayrı şekilde. Verim eğrisinin dışında çalışır ve tüketim artar; vana ve fitings boğazlarında akış gürültüsü oluşur; aşırı debi bakır ve ince cidarlı borularda erozyon-korozyonu hızlandırır. Ayrıca ilk yatırım gereksiz yere yüzde 15 ila 25 artar. Doğru yaklaşım, emniyet payını yalnızca sürtünme kaybı hesabına eklemektir.

İkiz pompa mı iki ayrı pompa mı tercih edilmeli?

İkiz pompa yerden tasarruf sağlar ve dahili değiştirme klapesiyle yedekliliği tek gövdede çözer; orta ölçekli ticari devrelerde pratiktir. İki ayrı pompa, aralarına vana konabildiği için bakımda tam izolasyon sağlar ve kritik tesislerde tercih edilir. Karar, kullanılabilir makine dairesi alanı ve kesintisiz çalışma gereksinimine göre verilir.

Sirkülasyon pompası ne kadar süre garantili olmalı?

Konut tipi ıslak rotorlu pompalarda 2 yıl piyasa standardıdır; yetkili devreye alma ve bakım kaydı koşuluyla uzatma sunan üreticiler tercih edilmelidir. Ticari uygulamada garanti süresinden daha belirleyici olan üç ölçüt vardır: 48 saatin altında müdahale süresi, stoktan yedek parça ve en az 10 yıllık parça sürekliliği taahhüdü.

Yerden ısıtmada ayrı bir pompa şart mı?

Radyatör ile birlikte çalışan sistemlerde evet. Radyatör devresi 60/45 °C, yerden ısıtma 40/32 °C rejiminde çalıştığı için aralarında üç yollu karışım vanası ve ikincil pompa gerekir. Tek pompayla iki rejimi beslemek şap sıcaklığını kontrol edilemez hale getirir ve zemin kaplamasında hasar riski doğurur.

Pompanın gerçekten doğru çalıştığını nasıl anlarım?

Üç ölçüm yeterlidir. Tam yükte gidiş-dönüş sıcaklık farkı hesaplanan değere 3 K içinde yakın olmalı; fark basınç ölçümü pompanın ayar noktasıyla uyumlu olmalı; pens ampermetreyle ölçülen güç hesaplanan değerden yüzde 20'den fazla sapmamalıdır. Üçü tutuyorsa seçim ve devreye alma doğrudur.
