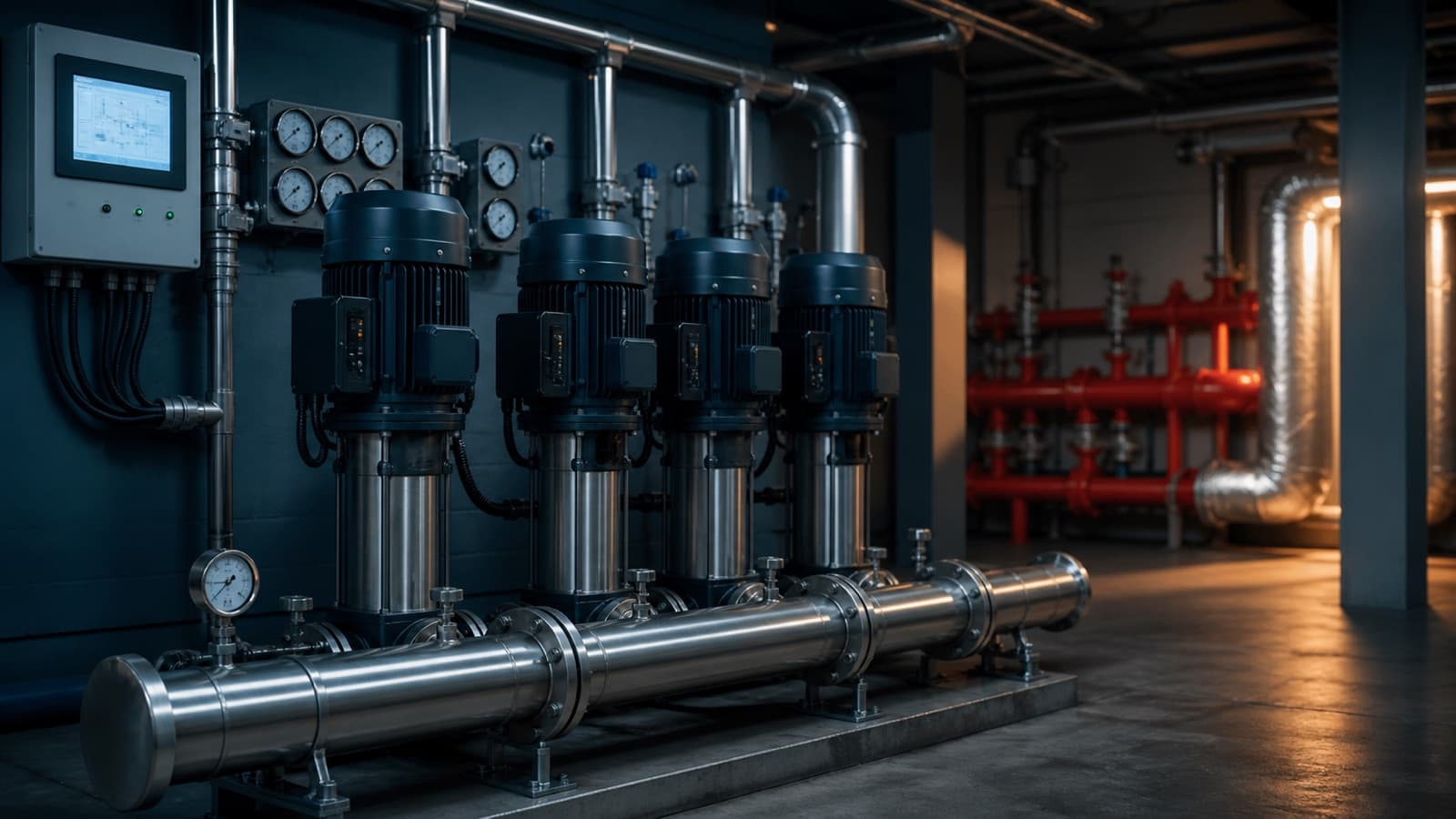

Otel ve Hastane İçin Hidrofor Nasıl Seçilir? Yedeklilik, Ayrı Hatlar, Hijyen ve İki Sayısal Örnek

Otel ve hastane için hidrofor seçimi, konut seçiminden üç noktada ayrılır: su hiçbir koşulda kesilemez, hatlar kullanım amacına göre ayrılır ve sistem uzaktan izlenir. Bu yüzden karar, tek bir debi sayısıyla değil; yedeklilik derecesi, jeneratör beslemesi, hijyen sıcaklığı ve ses sınırıyla birlikte verilir.

Bu yazıda sırasıyla şunları bulacaksınız:

• Kritik tesis tanımı ve yedeklilik derecesinin sayısal karşılığı
• Neden soğuk kullanım suyu, sıcak su resirkülasyon, mutfak-çamaşırhane ve yangın hattı ayrı kurulur
• Hastanede hijyen: paslanmaz gövde, ölü hat, sıcaklık rejimi ve dezenfeksiyon çevrimi
• Otelde doluluk oranına göre değişken debi ve gece minimum akış problemi
• Duş konforu için basınç kararlılığı hedefi ve zon ayrımı mantığı
• Yatak odasına komşu makine dairesinde ses ve titreşim sınırları
• İzleme, alarm, servis sözleşmesi ve yedek parça stoğu
• 150 odalı otel ve 200 yataklı hastane için adım adım debi ve basınç hesabı
• Sık yapılan beş hata, devreye alma kontrol listesi ve sık sorulan sorular

01Kritik tesis ne demektir, hidrofor kararını nasıl değiştirir?

Kritik tesis, su kesintisinin doğrudan can güvenliği, hijyen ya da işletme sürekliliği kaybına yol açtığı binadır. Hastane bu tanımın en sert ucundadır: ameliyathane el yıkama lavabosu, sterilizasyon otoklavı, diyaliz su hazırlama ünitesi ve endoskop yıkama cihazı susuz kaldığında yapılabilecek tek şey işlemi durdurmaktır. Otel bir basamak aşağıdadır ama ticari sonucu ağırdır; sabah 07.00 ile 09.00 arasında duş basıncı düşen bir otel, aynı hafta içinde çevrim içi puanında bunun karşılığını görür.

Bu tanımın hidrofor seçimindeki karşılığı nettir. Konutta tek pompalı bir set kabul edilebilir bir risktir, çünkü arıza hâlinde bina birkaç saat susuz kalır ve servis gelir. Kritik tesiste ise sistemin tek bir arızayla tamamen durmaması gerekir. Yani seçim, tek bir pompanın verim eğrisini optimize etmekle değil, arıza senaryosunu yazmakla başlar: hangi bileşen bozulursa sistem hangi kapasiteyle çalışmaya devam eder?

Kritik tesis mantığı üç kural üretir. Birincisi, hiçbir bileşen tek noktada kritik olmayacak. İkincisi, sistem şebeke elektriği gittiğinde jeneratörden beslenecek. Üçüncüsü, arıza operatöre kendisi haber verecek; kimse basınç düştüğünü resepsiyona gelen şikâyetten öğrenmeyecek. Kullanım suyu tarafındaki set seçenekleri /urunler/pompa-sistemleri/kullanim-suyu-hidroforlari sayfasında listelenmektedir.

02Kesintisizlik ve yedeklilik: N+1 ne demektir?

Yedekli hidrofor, tasarım debisini karşılayan pompa sayısının üzerine en az bir adet daha pompa konularak kurulan settir. Yaygın gösterimi N+1'dir: N adet pompa tepe debiyi birlikte karşılar, artı bir adet pompa bekler. Bir pompa arızalandığında ya da bakıma alındığında kalan pompalar tasarım debisini tam olarak vermeye devam eder; kapasite düşmez, yalnızca yedek tükenir.

N sayısını büyütmek yedekliliğin maliyetini düşürür. Tepe debiyi tek pompayla karşılayan bir 1+1 sette yedek pompa, yatırımın yüzde ellisidir ve normal işletmede hiç çalışmaz. Aynı debiyi üçe bölen bir 3+1 sette yedek pompa yatırımın dörtte biridir; üstelik dört pompa dönüşümlü çalıştırıldığında hepsi eşit yaşlanır, hiçbiri yıllarca hareketsiz kalıp rulman yatağında oturma izi bırakmaz. Kritik tesiste kabul gören yaklaşım budur.

Yedeklilik yalnız pompa sayısı değildir. Sürücü, sensör, kontrol kartı, besleme hattı ve depo da bu değerlendirmeye girer. Her pompanın kendi sürücüsünün olduğu dağıtık mimaride tek sürücü arızası yalnız bir pompayı kaybettirir. Tek merkezi sürücünün birden fazla pompayı sırayla sürdüğü mimaride ise sürücü arızası setin tamamını durdurur; bu mimari kritik tesiste ancak baypaslı kontaktör devresiyle kabul edilebilir.

Basınç vericisi de yedeklenmelidir. Tek verici bozulduğunda denetleyici gerçek basıncı göremez ve ya pompayı tam devirde kilitler ya da sistemi durdurur. İki verici ve bunların ortalamasını alan, sapma hâlinde alarm veren bir mantık, maliyeti neredeyse ihmal edilebilir bir yedekliliktir. Aynı şekilde setin manometreleri yalnız süsleme değil, elektronik ölçüm bozulduğunda gerçeği söyleyen bağımsız referanstır; seçenekler /urunler/tesisat-ekipmanlari/manometre sayfasındadır.

03Jeneratör beslemesi ve elektrik tarafı nasıl kurgulanır?

Kritik tesiste kullanım suyu hidroforu, jeneratörle beslenen kesintisiz panodan çekilir. Şebeke gittiğinde jeneratörün devreye girmesi tipik olarak 8 ila 15 saniye sürer; bu süre boyunca hidrofor durur, hat basıncı membranlı tankın verdiği kadar korunur. Tank hacmi bu yüzden yalnız kalkış sayısını değil, aynı zamanda geçiş süresindeki basınç çukurunu da belirler.

Jeneratör yükünü hesaplarken pompaların anma gücü değil, kalkış davranışı esas alınır. Sürücülü pompalar rampalı kalkar ve anma akımının 1,0 ila 1,2 katını çeker; doğrudan yol verilen bir yedek pompa ise 5 ila 7 katını çeker. Jeneratör devreye girdiği anda birden fazla pompanın aynı anda kalkması, jeneratörün frekansını düşürüp koruma açtırabilir. Çözüm basittir: yeniden enerjilenme sonrası kalkışlar 3 ila 5 saniye aralıklı kademelendirilir.

04Neden soğuk su, sıcak su resirkülasyon, mutfak ve yangın hatları ayrılır?

Kritik tesiste bu dört hat ayrı kurulur çünkü dördünün basınç, sıcaklık, süreklilik ve hijyen gereksinimi birbirinden farklıdır ve bir hattın arızası diğerini durdurmamalıdır. Ortak hidrofordan beslenen bir tesiste mutfak bulaşık makinesinin dolum vanası, aynı anda üçüncü katta duş alan misafirin basıncını düşürür; daha kötüsü, yangın pompası test edildiğinde kullanım suyu hattı çöker.

Yangın hattı bu ayrımın tartışmasız olanıdır. Yangın hidroforu kendi deposundan, kendi kolektöründen ve kendi panosundan beslenir; kullanım suyu hattıyla hidrolik olarak birleştirilmez. Bunun gerekçesi yalnızca hidrolik değil, mevzuat ve standart gereğidir: yangın pompa gruplarının seçimi, yerleşimi, test düzeni ve kabul kriterleri TS EN 12845 ve NFPA 20 metinlerinde ayrıca tanımlanır ve bu setlerin haftalık test rejimi kullanım suyu setinden bağımsız yürütülür. Yangın tarafındaki set seçenekleri /urunler/yangin-sistemleri/yangin-hidroforlari sayfasında yer alır.

Sıcak su resirkülasyon hattı ise ayrı bir pompayla döner. Bu pompa hidroforun işini yapmaz; hattı basınçlandırmaz, yalnız boyler ile en uzak musluk arasındaki suyu sürekli dolaştırarak sıcaklığın düşmesini engeller. Basma yüksekliği tipik olarak 2 ila 6 mSS gibi küçük bir değerdir, debisi ise devre kaybını karşılayacak kadardır. Hidrofor ile karıştırılması, hastanede doğrudan hijyen riskidir.

Mutfak ve çamaşırhane hattının ayrılmasının bir sebebi daha vardır: bu hatlarda kimyasal dozajlama, yumuşatma ve filtrasyon gerekir. Çamaşırhanede sert su, hem makine ömrünü hem deterjan tüketimini bozar. Bu ekipmanların misafir hattına değil, yalnız teknik hatta konması hem yatırımı küçültür hem bakım kapsamını sadeleştirir; ilgili çözümler /urunler/aritma-sistemleri/yumusatma-sistemleri sayfasında bulunur.

05Hastane hidrofor sistemi neden paslanmaz gövde ister?

Hastane hidrofor sistemi, su ile temas eden bütün yüzeylerin korozyon ürünü ve biyofilm barındırmayacak nitelikte olmasını gerektirir; bu yüzden pompa gövdesi, kolektör, bağlantı parçaları ve depo iç yüzeyi paslanmaz çelik seçilir. Dökme demir gövdeli bir pompa ısıtma devresinde kapalı çevrimde onlarca yıl sorunsuz çalışır, ama sürekli taze su gören açık kullanım suyu devresinde yüzeyinde oksit tabakası oluşturur.

Sorun yalnız görüntü değildir. Korozyon ürünü, pürüzlü bir yüzey demektir; pürüzlü yüzey biyofilm için tutunma alanıdır. Biyofilm oluştuktan sonra klor gibi dezenfektanlar tabakanın altındaki bakteriye ulaşamaz ve rutin ölçümler temiz çıkarken sistem içeride kolonize olmaya devam eder. Paslanmaz gövde hidrofor tercihi bu zincirin ilk halkasını kırar.

Malzeme sınıfı da önemlidir. Kullanım suyunda 1.4301 kalite genellikle yeterlidir; klorür seviyesi yüksek şebeke suyunda ya da deniz kıyısındaki tesislerde 1.4404 kalite çukur korozyona karşı belirgin biçimde daha dayanıklıdır. Kolektör kaynaklarının içeriden pasifleştirilmiş olması, contaların içme suyuna uygunluk belgesi taşıması ve tank membranının aynı belgeye sahip olması aynı zincirin parçalarıdır.

06Ölü hat nedir, neden hastanede yasak sayılır?

Ölü hat, içindeki suyun düzenli olarak yenilenmediği, bir ucu kapalı boru parçasıdır. Kaynağı çoğu zaman iyi niyetli bir tasarımdır: gelecekte bir ünite eklenir diye bırakılan kör flanş, kapatılmış bir eski hasta odası kolu, artık kullanılmayan bir laboratuvar musluğuna giden kol ya da devre dışı bırakılmış bir eski kazan bağlantısı. Su orada durur, sıcaklığı ortam sıcaklığına yaklaşır ve dezenfektan kalıntısı tükenir.

Bu koşullar bakteri üremesi için ideal ortamdır ve ölü hat, ana devre kusursuz işletilse bile sistemi sürekli yeniden tohumlar. Bu yüzden hastanede kural katıdır: kullanılmayan kol borusu kapatılmaz, sökülür. Ana borudan itibaren kesilir ve gövde üzerinde kaynaklı kapama yapılır. Kör flanşla susturulmuş yirmi santimlik bir kol bile risktir.

Aynı mantık işletmeyi de bağlar. Bir hasta odası, bir kat ya da bir blok geçici olarak kapatıldığında borusu içindeki su durur. Bu durumda uygulanan yöntem, kapalı bölümdeki muslukların haftada en az bir kez, birkaç dakika boyunca açılarak hattın tazelenmesidir. Büyük tesiste bu iş bir kontrol listesine bağlanır; kişinin hafızasına bırakılmaz.

Tasarım aşamasında ölü hattı azaltan en etkili yöntem, kolları halka değil, kısa ve doğrudan çekmek ve her kolun ucundaki son kullanım noktasını gerçekten kullanılan bir armatür yapmaktır. Filtre, pislik tutucu ve baypas hatları da aynı gözle denetlenir; sürekli kapalı duran bir baypas kolu da bir ölü hattır. Hat üzerindeki tutucu seçenekleri /urunler/tesisat-ekipmanlari/pislik-tutucu sayfasındadır.

07Hastanede legionella riski ve sıcaklık rejimi nasıl kurulur?

Hastanede legionella riski, sıcak su devresinin bakteri için elverişli sıcaklık aralığında bırakılmasıyla ortaya çıkar; bakteri kabaca 20 ila 45 santigrat derece arasında çoğalır, 50 derecenin üzerinde çoğalması yavaşlar, 60 derecede kısa sürede etkisiz hâle gelir. Bu yüzden tasarımın hedefi, sıcak su devresinin hiçbir noktasında bu aralıkta beklememesidir.

Sahada uygulanan rejim şudur: boyler çıkışı 60 ila 65 santigrat derece, resirkülasyon dönüşü ise 55 santigrat dereceden düşük olmayacak. Yani devre boyunca kayıp en fazla 5 ila 10 derece olacak biçimde yalıtılır ve dolaştırılır. Soğuk su tarafında ise hedef terstir; soğuk hattın 20 derecenin üzerine çıkmaması için sıcak ve soğuk borular aynı şaftta yalıtımsız yan yana çekilmez.

Kullanım noktasında haşlanma riski ayrı bir konudur. 60 derecedeki su, saniyeler içinde ciddi yanık yapar; hasta odası ve engelli banyosu gibi noktalarda armatür önüne termostatik karışım vanası konur ve çıkış 41 ila 43 santigrat dereceye sınırlanır. Kritik nokta, bu vananın kullanım noktasına mümkün olduğunca yakın olmasıdır; vananın sonrasındaki ılık boru parçası ne kadar uzunsa risk o kadar büyür. Uygun ürünler /urunler/vana-sistemleri/termostatik-vanalar sayfasında listelenir.

Devrenin hidrolik dengesi bu tablonun görünmeyen şartıdır. Resirkülasyon kolları dengelenmemişse pompa yeterli toplam debiyi bassa bile suyun büyük kısmı kısa koldan döner ve uzun kol soğuk kalır. Dengeleme, her kolun dönüşüne konan ayar vanasıyla ya da termostatik denge vanasıyla yapılır ve devreye almada ölçülerek belgelenir. Boyler ve depo seçenekleri /urunler/isitma-sistemleri/boyler sayfasındadır.

08Termik dezenfeksiyon çevrimi nasıl planlanır?

Termik dezenfeksiyon çevrimi, sıcak su devresindeki suyun belirli aralıklarla 70 santigrat derece civarına çıkarılıp bütün kollarda dolaştırılmasıyla yapılan ısıl arındırma işlemidir. Amaç, normal işletme sıcaklığında hayatta kalan kolonileri ısıyla etkisiz kılmaktır. Yaygın uygulama, devreyi 70 derecede en az 3 dakika, her kullanım noktasında akıtarak tutmaktır.

Çevrim gece yapılır; tipik olarak 02.00 ile 05.00 arasında, kullanımın en düşük olduğu pencerede. Boyler set değeri yükseltilir, resirkülasyon pompası tam debiye alınır ve kollar sırayla devreye sokulur. İşlem sırasında haşlanma riski yükseldiği için kullanım noktalarındaki termostatik karışım vanalarının bu sıcaklıkta da güvenli kaldığından emin olunmalı, mümkünse dezenfeksiyon çevriminde armatürler kilitlenmelidir.

Isıl yükün planlanması gözden kaçan kısımdır. Devreyi 60 dereceden 70 dereceye çıkarmak, boylerden ek ısı çekilmesi demektir; kapasite yetersizse çevrim hedeflenen sıcaklığa hiç ulaşmadan biter ve kayıtta "yapıldı" görünür. Bu yüzden çevrim, gerçek dönüş sıcaklığı ölçülerek doğrulanır. İzleme sistemi, hedefe ulaşılmayan çevrimi başarısız olarak işaretlemeli ve alarm üretmelidir.

09Otelde doluluk oranına göre debi nasıl değişir?

Otelde doluluk oranına göre debi, yıl içinde üç kat farkla değişir; bu yüzden set tepe debiye göre seçilir ama asıl olarak kısmi yükte iyi çalışacak biçimde bölünür. Yüzde 95 dolulukta sabah duş piki tam kapasiteyi zorlarken, ara sezonda yüzde 35 dolulukta aynı sistemin gerçek çekişi tasarım debisinin dörtte birine kadar iner.

Bu değişkenlik, çok pompalı setin asıl gerekçesidir. Üç pompaya bölünmüş bir sette düşük dolulukta tek pompa kendi verimli bandında çalışır; tek büyük pompalı bir sette ise aynı yük, pompayı eğrisinin sol ucuna, verimin düştüğü ve eksenel yükün arttığı bölgeye iter. Kısmi yük verimi, otelde yıllık enerji faturasının çoğunu belirler çünkü sistemin çalıştığı saatlerin büyük bölümü kısmi yüktedir.

Günlük profil de en az sezonluk profil kadar belirleyicidir. Otelde tipik olarak iki keskin pik vardır: 07.00 ile 09.30 arasındaki duş piki ve 18.00 ile 22.00 arasındaki akşam piki. Mutfak ve çamaşırhane kendi vardiya profilini bunun üzerine bindirir. Ayrı hat kurulmasının enerji tarafındaki faydası burada görünür: teknik hatlar, misafir pikiyle çakıştığında hidrofor tepe noktasına ikinci kez zorlanmaz.

10Gece minimum akış problemi nasıl çözülür?

Gece minimum akış, tüketimin neredeyse sıfıra indiği saatlerde pompanın kendi minimum debisinin altına düşmesiyle ortaya çıkan işletme sorunudur. Sürücülü bir pompa devrini düşürerek talebi izler ama belirli bir frekansın altına inemez; tipik alt sınır 25 ila 30 hertz civarındadır. Çekiş bu noktanın da altına inerse pompa basıncı yükseltmeye devam eder ve hat ayar değerini aşar.

Üç çözüm yolu vardır. Birincisi, düşük çekiş algılandığında setin pompayı durdurup küçük bir membranlı tanktan beslemesidir; tank boşalıp basınç düşünce pompa yeniden kalkar. İkincisi, sete ana pompalardan küçük bir yardımcı pompa eklemektir; gece yükünü bu pompa taşır, büyükler tamamen durur. Üçüncüsü, sistemin uyku moduna geçip belirlenmiş bir basınç düşüşünde uyanmasıdır.

Otelde gece çekişi hiçbir zaman gerçekten sıfır değildir; birkaç rezervuar dolumu, tek tük lavabo ve sızıntı kaynaklı sürekli bir kaçış vardır. Bu yüzden uyku modunun eşiği sahada ayarlanır: fabrika değeri çoğu zaman gece boyunca onlarca gereksiz kalkış üretir. Kalkış sayısı izlenip eşik ayarlandığında gecelik çevrim sayısı belirgin biçimde azalır.

Bir uyarı gerekir. Gece kalkışlarını azaltmak için tankı büyütmek cazip görünür ama kullanım suyu tarafında büyük hacimli tank, bekleyen su demektir; hastanede bu doğrudan hijyen riskidir. Bu yüzden kritik tesiste tank hacmi kalkış sayısını makul tutacak en küçük değerde bırakılır, gerisi kontrol mantığıyla çözülür. Tank seçenekleri /urunler/isitma-sistemleri/genlesme-tanki sayfasındadır.

11Basınç dalgalanması duş konforunu neden bozar?

Duş konforu, karışım sıcaklığının sabit kalmasına bağlıdır ve karışım sıcaklığı, sıcak ile soğuk hattın basınç oranına duyarlıdır. Soğuk hattaki basınç bir anda düşerse karışımda sıcak su payı artar ve kullanıcı sıcak su darbesi hisseder; tersi durumda aniden soğur. Bu yüzden hedef, kullanım noktasındaki basıncı ayar değeri çevresinde yaklaşık artı eksi 0,2 bar bandında tutmaktır.

Klasik basınç şalterli bir sette bu hedefe ulaşmak mümkün değildir. Şalterin alt ve üst noktası arasında 1,5 ila 2,0 bar fark bulunur ve pompa her kalktığında hat bu bandın içinde gezinir. Termostatik karışım vanası bu dalgalanmanın bir kısmını yutar ama vananın tepki süresi de sıfır değildir; kullanıcı yine de dalgalanmayı hisseder. Otelde misafir şikâyetinin tipik kaynağı budur.

Sürücülü sette basınç vericisinden gelen ölçüm sürekli değerlendirilir ve devir buna göre ayarlanır. Doğru ayarlanmış bir sistemde ani debi değişiminde geçici sapma 0,3 bar civarında kalır ve birkaç saniye içinde ayar değerine döner. Burada ayar parametreleri belirleyicidir: fazla agresif ayar salınıma, fazla yumuşak ayar geç toparlanmaya yol açar; ikisi de duşta hissedilir.

12Zon ayrımı ve basınç düşürücü nasıl kurgulanır?

Zon ayrımı, yüksek binada kolonu düşey olarak bölerek her bölgeye kendi basınç seviyesini vermektir. Gerekçesi statik yüktür: her 10 metre yükseklik yaklaşık 1 bar basınç kaybettirir, dolayısıyla en üst katı 3 bar ile beslemek için pompa 30 metre aşağıdaki kata 6 barın üzerinde basınç uygular. Armatür, esnek bağlantı ve conta için üst sınır tipik olarak 5 bardır.

Pratikte kabul edilen sınır, bir zonun kapsadığı yüksekliğin 30 ila 40 metreyi geçmemesidir; bu da yaklaşık 10 ila 13 kata karşılık gelir. Bunun ötesinde ya ikinci bir hidrofor grubu ya da alt zon girişine basınç düşürücü konur. Kritik tesiste tercih genellikle ikisinin birleşimidir: tek grup üst zonu doğrudan besler, alt zon aynı gruptan basınç düşürücü üzerinden alınır.

Basınç düşürücü seçiminde en sık yapılan hata, vanayı hat çapına göre seçmektir. Vana, geçireceği debiye göre seçilir; hat çapında seçilen bir vana düşük debide neredeyse kapalı çalışır, titreşim ve gürültü üretir, contası erken yorulur. Doğru yaklaşım, minimum ve maksimum debiyi belirleyip vananın çalışma aralığına oturtmak, gerekiyorsa küçük debi için ayrı bir küçük vana paralel bağlamaktır. Seçenekler /urunler/tesisat-ekipmanlari/basinc-dusurucu sayfasındadır.

13Yatak odasına komşu makine dairesinde ses sınırı ne olmalı?

Otelde makine dairesi çoğu zaman en üst katta ya da bir yatak odası bloğuna komşu bodrumda kalır; bu durumda hedef, yatak odası içinde gece ses seviyesinin 30 dB(A) ve altında tutulmasıdır. Makine dairesi içinde ölçülen 70 ila 75 dB(A), doğru yapı ve titreşim yalıtımıyla komşu hacimde bu seviyeye indirilebilir, yalıtım eksikse indirilemez.

Ses üç yoldan yayılır: havadan, yapı üzerinden ve boru içinden. Havadan yayılan bileşen duvar kütlesi ve kapı sızdırmazlığı ile çözülür. Yapı üzerinden yayılan bileşen en sinsi olanıdır; pompa titreşimi kaideye, kaideden döşemeye ve döşemeden odaya geçer. Çözümü, seti atalet kaidesi üzerine yaylı ya da kauçuk takozla oturtmak ve döşeme ile arasında sert temas bırakmamaktır.

Boru içinden yayılan bileşen için giriş ve çıkışa esnek bağlantı konur; ayrıca boru askıları sert değil, kauçuk ara elemanlı seçilir. Sahada en sık atlanan nokta, esnek bağlantı takıldıktan sonra hemen arkasındaki ilk askının sert olmasıdır; titreşim esnek parçayı atlayıp askıdan yapıya geçer. Esnek bağlantı seçenekleri /urunler/tesisat-ekipmanlari/flex-baglantilar sayfasında bulunur.

Devir seçimi burada ilk tasarım kararıdır. Aynı debi ve basma yüksekliği, 2900 d/dk yerine 1450 d/dk dönen daha büyük çarklı bir pompayla da sağlanabilir; sonuç daha sessiz, daha büyük ve daha pahalı bir settir. Yatak odasına komşu makine dairesinde bu takas genellikle sessizlik lehine yapılır.

14İzleme, alarm ve uzaktan erişim nasıl kurulur?

Hidrofor uzaktan izleme, setin çalışma verilerinin bina otomasyon sistemine ve gerekirse servis sağlayıcının merkezine aktarılmasıdır. Kritik tesiste bunun amacı rapor üretmek değil, arızayı kullanıcı fark etmeden yakalamaktır. Doğru kurulmuş bir izlemede teknik ekip, basınç düşmeden önce eğilimi görür.

Bina otomasyonuna taşınacak asgari veri kümesi şudur: hat basıncı, toplam debi, çalışan pompa sayısı, her pompanın çalışma saati ve kalkış sayısı, sürücü hata kodu, motor akımı, kuru çalışma alarmı, depo seviyesi ve sıcak su devresinde dönüş sıcaklığı. Bunlar tipik olarak Modbus üzerinden alınır; kart üzerinde ek arayüz modülü gerekirse bu, proje aşamasında belirtilmelidir.

Alarm kurgusu iki seviyeli olmalıdır. Uyarı seviyesi, işletmeyi durdurmayan ama müdahale gerektiren durumları bildirir: kalkış sayısında artış, bir pompanın diğerlerinden fazla akım çekmesi, resirkülasyon dönüş sıcaklığının 55 derecenin altına inmesi. Arıza seviyesi ise anlık müdahale ister: pompa hatası, basınç ayar değerinin altına düşme, kuru çalışma, depo alt seviye.

15Servis sözleşmesi ve yedek parça stoğu nasıl belirlenir?

Kritik tesiste servis sözleşmesi, müdahale süresi taahhüdü içermelidir; sözleşmenin değeri yıllık bakım sayısında değil, arıza anında sahada olma süresindedir. Hastane için yaygın hedef dört saat, otel için sekiz saattir. Sözleşmede bu sürenin hangi saat diliminde ve hangi tatil günlerinde geçerli olduğu yazılı olmalıdır.

Yedek parça stoğu, tesisin kendi deposunda tutulacak kalemler ile tedarikçide bulundurulacak kalemler diye ikiye ayrılır. Tesiste tutulacak asgari küme şudur: bir takım mekanik salmastra, bir set conta, bir adet basınç vericisi, bir adet çek vana iç takımı ve varsa özel sigortalar. Bunlar küçük hacimli, uzun raf ömürlü ve arıza sıklığı yüksek kalemlerdir.

Sürücü ve motor gibi büyük kalemler için tesiste stok tutmak çoğu zaman ekonomik değildir; onun yerine tedarikçiden bulunurluk taahhüdü alınır. Bu noktada marka seçimi doğrudan işletme riskine dönüşür: parçası ülkede stoklanmayan bir set, ilk yatırımda ucuz görünüp arızada haftalarca yedek kapasiteyle çalışmak zorunda bırakır. Portföydeki markalar /markalar sayfasında listelenmiştir.

Bakım periyodunun kendisi de kritik tesiste farklıdır. Konutta yılda bir bakım yeterliyken, otel ve hastanede üç aylık periyot yaygındır: tank ön basıncı ölçülür, salmastra kontrol edilir, kalkış sayıları okunur, yedek pompa elle çalıştırılıp doğrulanır ve alarm zinciri test edilir. Bu son madde en çok atlanandır; test edilmemiş alarm, olmayan alarmdır.

16150 odalı otel için debi ve basınç hesabı

Örnek bina şudur: 150 oda, her odada bir duş, bir lavabo ve bir rezervuar; ayrıca mutfak, çamaşırhane ve genel alan armatürleri. Bina 9 kat, en üst duş başlığı kotu bodrumdaki pompa eksenine göre 28 metre, depo su seviyesi pompa ekseninin 2 metre altında.

Birinci adım, yük birimi toplamıdır. Duş 3, lavabo 1,5 ve rezervuar 2 yük birimi alınırsa oda başına 6,5 yük birimi eder; 150 oda için 975 yük birimi olur. Mutfak, çamaşırhane, genel tuvaletler ve temizlik noktaları için 200 yük birimi eklenir. Toplam 1.175 yük birimidir.

İkinci adım, eş zamanlılık uygulanmış tepe debidir. Q = 0,25 × karekök(toplam yük birimi) bağıntısı kullanılır. Karekök(1.175) = 34,3 olduğundan Q = 0,25 × 34,3 = 8,58 litre/saniye bulunur. Saatlik karşılığı 8,58 × 3,6 = 30,9 m³/h olur; hesapta 31 m³/h alınır.

Üçüncü adım, basma yüksekliğidir. Toplam yükseklik dört bileşenin toplamıdır: statik yükseklik 28 mSS, depo seviyesi farkı 2 mSS, en uzak armatürde istenen kalan basınç 25 mSS ve boru ile ekipman kaybı 12 mSS. Toplam H = 28 + 2 + 25 + 12 = 67 mSS, yani yaklaşık 6,7 bar bulunur.

Dördüncü adım, güç kontrolüdür. Hidrolik güç P = 1.000 × 9,81 × Q × H / 3.600.000 bağıntısıyla hesaplanır: 1.000 × 9,81 × 31 × 67 / 3.600.000 = 5,66 kW çıkar. Pompa verimi yüzde 70 alınırsa şaft gücü 5,66 / 0,70 = 8,08 kW olur; motor gücü bir üst kademeden, yani 3 × 3,0 kW yerine 4 × 3,0 kW şeklinde bölünmüş sette pompa başına 3,0 kW seçilir.

Beşinci adım, bölme ve yedekliliktir. 31 m³/h üçe bölündüğünde pompa başına 10,33 m³/h düşer; sete dördüncü pompa yedek olarak eklenir, yani 3+1 kurulur. Bu bölme sayesinde ara sezonda yüzde 35 doluluk için gerekli yaklaşık 11 m³/h tek pompayla, verim bandının içinde karşılanır.

Altıncı adım, zon ayrımıdır. 67 mSS toplam basınçla beslenen bir kolonda zemin kattaki armatür 6,5 barın üzerinde basınç görür. Bu yüzden kolon ikiye bölünür: 5. kattan çatıya kadar olan üst zon doğrudan beslenir, zemin ile 4. kat arası basınç düşürücü üzerinden 3,5 bara indirilir.

Yorum: bu bina için dört kademeli dikey milli pompalarla kurulmuş bir 3+1 set, her pompası kendi sürücüsüne sahip biçimde doğru çözümdür. Grundfos Hydro MPC ailesi bu yapıya uygundur; pompa tarafında Grundfos CRE ya da paslanmaz hidrolikli Grundfos CRNE modelleri kullanılır. Dikey milli pompa seçenekleri /urunler/pompa-sistemleri/dik-milli-pompalar sayfasında yer alır.

17200 yataklı hastane için debi ve basınç hesabı

Örnek bina şudur: 200 yatak, poliklinik katı, ameliyathane bloğu, sterilizasyon ünitesi, laboratuvar, mutfak ve çamaşırhane. Bina 6 kat, en üst kullanım noktası kotu 22 metre, depo seviyesi pompa ekseninin 2 metre altında. Sterilizasyon ve yıkama cihazları giriş basıncı olarak 3 bar istiyor.

Birinci adım, yük birimi toplamıdır. Yatak başına 4 yük birimi alınırsa yatak katları 800 yük birimi eder. Ameliyathane, sterilizasyon ve laboratuvar için 250, mutfak ve çamaşırhane için 300 yük birimi eklenir. Toplam 1.350 yük birimi bulunur.

İkinci adım, tepe debidir. Karekök(1.350) = 36,7 olduğundan Q = 0,25 × 36,7 = 9,18 litre/saniye çıkar. Saatlik karşılığı 9,18 × 3,6 = 33,0 m³/h olur. Hastanede eş zamanlılık otele göre daha yüksek seyrettiğinden bu değer aşağı yuvarlanmaz.

Üçüncü adım, basma yüksekliğidir. Bileşenler şunlardır: statik yükseklik 22 mSS, depo seviyesi farkı 2 mSS, en zorlu cihaz girişinde istenen 30 mSS kalan basınç ve boru ile ekipman kaybı 14 mSS. Kayıp değerinin otele göre yüksek olmasının nedeni, hattaki filtre, geri akış önleyici ve daha uzun yatay güzergâhtır. Toplam H = 22 + 2 + 30 + 14 = 68 mSS, yani yaklaşık 6,8 bar bulunur.

Dördüncü adım, güç kontrolüdür. P = 1.000 × 9,81 × 33 × 68 / 3.600.000 = 6,11 kW hidrolik güç verir. Pompa verimi yüzde 72 alınırsa şaft gücü 6,11 / 0,72 = 8,49 kW olur. Üç çalışan pompaya bölündüğünde pompa başına yaklaşık 2,83 kW düşer ve 3,0 kW motor seçilir.

Beşinci adım, yedeklilik derecesidir. Hastanede 3+1 asgari kabuldür; ameliyathane sayısı fazla, yoğun bakım kapasitesi yüksek tesislerde 3+2 tercih edilir. İkinci yedek, birinci yedek bakımdayken de tam kapasiteyi korur. Set jeneratör panosundan beslenir ve kalkışlar 5 saniye aralıklı kademelendirilir.

Altıncı adım, malzeme ve hijyendir. Bütün ıslak parçalar paslanmaz seçilir, kolektör paslanmazdır, membranlı tank hacmi 24 litre ile sınırlı tutulur ve depo iki gözlü yapılır. İki gözlü depo, bir göz temizlenirken diğerinin devrede kalmasını sağlar; tek gözlü depoda temizlik günü tesisin yedeği yoktur.

Emme koşulu ayrıca doğrulanır. Depo su seviyesi pompa ekseninin altında olduğu için emme, negatif yüklüdür ve mevcut net pozitif emme yükü hesaplanmalıdır. Kabaca NPSHa = atmosfer basıncı karşılığı 10,3 mSS eksi 2 mSS seviye farkı eksi 0,8 mSS emme hattı kaybı eksi 20 santigrat derece için buhar basıncı karşılığı 0,24 mSS ile 7,26 mSS bulunur. Pompanın 33 m³/h noktasındaki NPSHr değeri katalogda 2,2 mSS ise emniyet payı 5 mSS civarındadır; 0,5 ila 1,0 mSS asgari pay hedefinin çok üzerindedir ve kavitasyon riski yoktur.

Yorum: bu tesis için paslanmaz hidrolikli dikey milli pompalarla kurulmuş 3+2 set doğrudur. Grundfos Hydro MPC ailesi çok pompalı denetim tarafını, Grundfos CRNE pompa tarafını karşılar. Küçük yardımcı hatlar ve gece yükü için Grundfos CME ya da tek pompalı Grundfos Hydro Solo-E çözümleri kullanılabilir; iki pompalı küçük ayrı hatlarda Grundfos Hydro Multi-E uygun bir ara basamaktır. Performans değerleri ISO 9906 kabul sınıfına göre, güvenlik gereklilikleri EN 809 kapsamında değerlendirilir.

18Yangın hattı neden hiçbir koşulda ortak kullanılmaz?

Yangın hattı, kullanım suyu hattından bağımsız depo, pompa grubu, kolektör, pano ve besleme ile kurulur; ortak kullanım kabul edilmez. Gerekçesi tek cümledir: yangın anında sistemin çalışması, kullanım suyu tarafındaki hiçbir arıza, bakım ya da işletme kararına bağlı olmamalıdır.

Ayrımın ikinci gerekçesi depo hacmidir. Yangın deposunun belirli bir süre boyunca hesaplanmış debiyi verebilecek hacmi vardır ve bu hacim kullanım suyuyla paylaşılamaz. Ortak depoda kullanım suyu tarafı, yangın rezervini fark etmeden tüketebilir; bunu önlemek için yapılan emme kotu düzenlemeleri işletme hatasına açıktır.

Üçüncü gerekçe test rejimidir. Yangın pompaları düzenli olarak çalıştırılıp basılan debi ve basınç kaydedilir. Bu testler kullanım suyu hattına bağlı bir sistemde binanın basıncını bozar; ayrı sistemde ise işletmeyi hiç etkilemez. Yangın pompa gruplarının seçim, yerleşim ve test esasları TS EN 12845 ile NFPA 20 metinlerinde tanımlanır ve bu metinler bağımsız sistem varsayımı üzerine kuruludur.

Kullanım suyu ile yangın sisteminin tek ortak noktası olabilecek yer, depoların şehir şebekesinden dolumudur ve orada da geri akış önleyici ile ayrım korunur. Yangın tarafındaki set ve ekipman seçenekleri /urunler/yangin-sistemleri/yangin-hidroforlari ile /urunler/yangin-sistemleri/sprinkler-sistemleri sayfalarında bulunur.

19Sık yapılan 5 hata

Aşağıdaki beş hata, otel ve hastane projelerinde en sık karşılaşılan ve en pahalıya mal olan yanlışlardır. Beşi de tasarım masasında birkaç dakikada önlenebilecek, sahada ise yıllarca sürünen sorunlardır.

• Tepe debiye göre tek büyük pompa seçmek. Set bölünmediğinde kısmi yükte pompa eğrisinin sol ucunda çalışır; verim düşer, eksenel yük artar, salmastra erken biter. Doğrusu tepe debiyi üçe bölüp yedek eklemektir.
• Yedek pompayı hiç çalıştırmamak. Aylarca duran pompanın salmastrası kurur, rulmanı yatağında oturma izi bırakır ve gerçekten gerektiği gün çalışmaz. Doğrusu, denetleyicide dönüşümlü çalışma ayarını açık tutmak ve haftalık test çevrimini etkinleştirmektir.
• Hatları birleştirip mutfak ile çamaşırhaneyi misafir hattından beslemek. Vardiya başlangıcında oluşan ani çekiş, duş basıncını düşürür ve şikâyet üretir. Doğrusu teknik hattı ayırmak, gerekiyorsa kendi küçük setini kurmaktır.
• Kullanılmayan kolu kör flanşla kapatmak. Kapatılan kol ölü hat olur, içindeki su bayatlar ve sistemi sürekli tohumlar. Doğrusu kolu ana borudan itibaren sökmek ve gövde üzerinde kaynaklı kapama yapmaktır.
• Basınç düşürücüyü boru çapına göre seçmek. Debisine göre seçilmeyen vana düşük akışta neredeyse kapalı çalışır, gürültü ve titreşim üretir, contası erken yorulur. Doğrusu minimum ve maksimum debiyi belirleyip vanayı bu aralığa oturtmaktır.

20Devreye alma kontrol listesi

Devreye alma, setin çalıştığını görmek değil; tasarım kabullerinin sahada doğrulanmasıdır. Aşağıdaki liste sırayla uygulanır ve her maddenin ölçülen değeri kayda geçirilir. Kayıt yoksa devreye alma yapılmamış sayılır.

• Depo temizliği ve dezenfeksiyonu tamamlandı, su numunesi alındı ve sonucu dosyaya kondu.
• Emme hattı havası alındı, pislik tutucu sepeti temiz, kesme vanaları tam açık ve konumları etiketlendi.
• Membranlı tank ön basıncı, sistem basınçsızken ayar değerinin yaklaşık 0,2 bar altına ayarlandı ve değer yazıldı.
• Her pompa tek tek çalıştırıldı; dönüş yönü, akım, titreşim ve ses ayrı ayrı kaydedildi.
• Basınç vericileri karşılaştırıldı, aralarındaki sapma 0,05 barın altında doğrulandı, manometre ile teyit edildi.
• Ayar değeri girildi ve ani debi değişiminde sapmanın yaklaşık 0,2 bar bandında toparlandığı ölçülerek doğrulandı.
• Dönüşümlü çalışma ve haftalık yedek pompa test çevrimi etkinleştirildi, periyot yazıldı.
• Kuru çalışma koruması gerçek koşulda denendi; depo alt seviye şalteri tetiklenip setin durduğu görüldü.
• Jeneratör testi yapıldı, şebeke kesildi, kademeli kalkış doğrulandı ve setin kendiliğinden geri geldiği izlendi.
• Zon basınçları ölçüldü; alt zon çıkışının 3,5 bar civarında sabit kaldığı ve en üst noktada 2,5 barın altına inilmediği doğrulandı.
• Sıcak su devresi dengelendi, en uzak noktada bir dakika akıtma sonrası 50 santigrat derece üzeri okundu.
• Termik dezenfeksiyon çevrimi bir kez baştan sona çalıştırıldı ve dönüş sıcaklığı kaydedildi.
• Bina otomasyonu bağlantısı test edildi; basınç, debi, alarm ve pompa durumu merkezde okunuyor.
• Alarm zinciri gerçek tetikle denendi; nöbetçi teknisyene bildirim ulaştığı doğrulandı.
• Ses ölçümü makine dairesinde ve komşu yatak odasında yapıldı, gece hedefi 30 dB(A) altında doğrulandı.
• Yedek parça kutusu teslim edildi, servis sözleşmesi müdahale süresiyle imzalandı, işletme eğitimi verildi.

21Sık Sorulan Sorular

Otelde hangi yedeklilik derecesi yeterlidir?

Altmış odanın altındaki tesislerde 2+1, üzerindekilerde 3+1 yaygın kabuldür. Belirleyici olan oda sayısından çok, tesisin susuz kaldığında ne kaybettiğidir. Toplantı ve düğün gibi yüksek gelirli etkinlik yapan otellerde 3+1 asgari kabul edilir. Yedek pompanın dönüşümlü çalışma ile düzenli devreye girmesi, derecenin kendisi kadar önemlidir.

Hastanede tek hidrofor grubu yeterli olur mu?

Kritik hastanede tek grup yeterli değildir; grup içinde 3+2 yedeklilik sağlansa bile kolektör, pano ve depo tek noktada kritik kalır. Yaygın çözüm, ameliyathane ve yoğun bakım gibi hayati bölümleri ikinci bir küçük grup ile ayrıca beslemek ve iki grubu kesme vanalarıyla birbirine bağlanabilir bırakmaktır. Bağlantı normalde kapalı tutulur.

Sıcak su resirkülasyon pompası hidroforun görevini üstlenebilir mi?

Hayır. Sıcak su resirkülasyon pompası hattı basınçlandırmaz; yalnız devredeki suyu dolaştırarak sıcaklığı korur. Basma yüksekliği tipik olarak 2 ila 6 mSS aralığındadır ve tesisat basıncını taşıyacak kapasitede değildir. İki görevin karıştırılması hem basınç yetersizliği hem sıcaklık düşüşü üretir; iki pompa ayrı seçilir ve ayrı kontrol edilir.

Basınç dalgalanması duş konforunu ne kadar etkiler?

Doğrudan ve fark edilir biçimde etkiler. Soğuk ya da sıcak hattaki ani basınç değişimi karışım oranını bozar ve kullanıcı sıcaklık darbesi hisseder. Hedef, kullanım noktasında ayar değeri çevresinde yaklaşık artı eksi 0,2 bar bandıdır. Basınç şalterli klasik setlerde bant 1,5 barın üzerindedir ve bu, otelde şikâyetin en yaygın nedenidir.

Termik dezenfeksiyon çevrimi ne sıklıkla yapılmalıdır?

Yaygın uygulama haftada bir kezdir; risk değerlendirmesi yüksek çıkan bölümlerde daha sık planlanır. Çevrim gece, kullanımın en düşük olduğu saatte yapılır ve her kullanım noktasında 70 santigrat derecede en az üç dakika akıtma hedeflenir. Yapıldığının kanıtı, planın değil ölçülen dönüş sıcaklığının kaydıdır; hedefe ulaşmayan çevrim alarm üretmelidir.

Gece minimum akış için ayrı küçük pompa şart mı?

Şart değil, ama otelde işe yarar. Sürücülü setler uyku modu ve küçük membranlı tank ile gece yükünü karşılayabilir. Ancak gece çekişi sürekli ve küçükse, büyük pompanın minimum devir sınırında sık kalkıp durması yerine küçük bir yardımcı pompa daha az yıpranma üretir. Karar, ölçülen gece çekiş profiline göre verilir.

Makine dairesi yatak odasına komşuysa ne yapılmalı?

Üç önlem birlikte alınır: set atalet kaidesi üzerine yaylı takozla oturtulur, giriş ve çıkışa esnek bağlantı konur ve esnek bağlantıdan sonraki ilk askılar kauçuk ara elemanlı seçilir. Mümkünse 2900 yerine 1450 d/dk dönen daha büyük çarklı pompa tercih edilir. Hedef, yatak odasında gece 30 dB(A) altındadır.

Hidrofor uzaktan izleme için hangi veriler yeterlidir?

Asgari küme şudur: hat basıncı, toplam debi, çalışan pompa sayısı, pompa başına çalışma saati ve kalkış sayısı, motor akımı, sürücü hata kodu, kuru çalışma alarmı, depo seviyesi ve sıcak su dönüş sıcaklığı. Bu veriler Modbus üzerinden bina otomasyonuna aktarılır. Alarm kurgusu uyarı ve arıza olmak üzere iki seviyeli tanımlanır.

Zon ayrımı hangi yükseklikten sonra gerekir?

Bir zonun kapsadığı düşey yükseklik 30 ila 40 metreyi aştığında zon ayrımı gerekir; bu yaklaşık 10 ila 13 kata karşılık gelir. Sınırın nedeni armatür ve conta için tipik 5 bar üst sınırıdır. Ayrım ya ikinci bir grup ile ya da alt zon girişine debisine göre seçilmiş basınç düşürücü konarak yapılır.

Paslanmaz gövde maliyeti ne kadar artırır, her binada gerekir mi?

Kullanım suyu setinde paslanmaz hidrolik, dökme demir muadiline göre belirgin bir ilk yatırım farkı yaratır ama hastanede tartışma konusu değildir; hijyen zinciri bunu zorunlu kılar. Otelde de kullanım suyu tarafında paslanmaz tercih edilir. Dökme demir gövde, kapalı devre ısıtma ve soğutma uygulamalarında hâlâ doğru ve ekonomik seçimdir.
