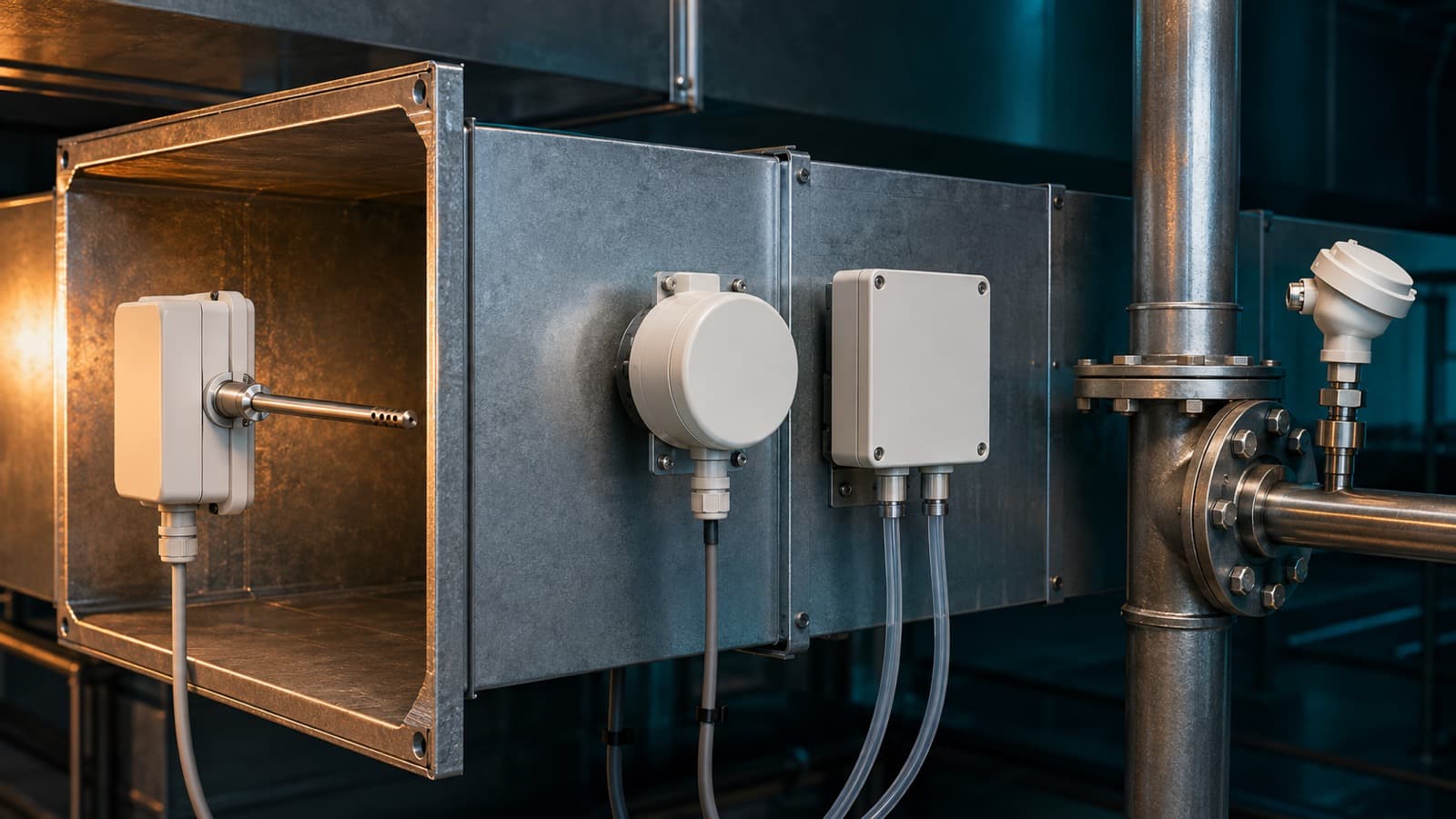

HVAC Sisteminde Sensörler Nerelerde Kullanılır?

HVAC sensörleri nerede kullanılır? Kısaca: ısıtma, soğutma ve havalandırma ekipmanlarının doğru çalışmasını sağlamak için oda, kanal, daldırma ve dış ortam noktalarına monte edilen ölçüm cihazları olarak HVAC sisteminde sensörler kullanılır. NTC sensör nedir, PT1000 sensör nedir gibi temel soru cevapları ve kanal sıcaklık sensörü, bağıl nem sensörü, CO2 sensörü, fark basınç sensörü, filtre kirlilik alarmı sensörü, akış anahtarı ile donma termostatının montaj noktaları bu yazıda ayrıntılı ele alınmaktadır.

Bu yazıda sırasıyla şunları bulacaksınız:

• HVAC sensörlerinin tanımı ve sınıflandırması
• Oda, kanal ve daldırma tipi sıcaklık sensörlerinin montaj yerleri ve aralıkları
• NTC sensör nedir, PT1000 sensör nedir: fark ve uygulama kriterleri
• Bağıl nem sensörü konumu ve tipik ölçüm bandı
• CO2 sensörü ve talep kontrollü havalandırma (DCV) mantığı
• Fark basınç sensörü: filtre kirlilik alarmı sensörü ve fan kontrolü
• Su tarafı fark basınç sensörü ve pompa kontrolü
• Akış anahtarı ve donma termostatı görevleri
• Duman dedektörü entegrasyonu
• Sensör kalibrasyonu HVAC sisteminde nasıl yapılır, daldırma kovanı ve montaj hataları
• Hava kompanzasyonu sensörü ve BMS sensör sinyal tipi seçimi
• Sık yapılan 5 hata ve devreye alma kontrol listesi
• Sık sorulan sorular

01HVAC sensörü nedir ve neden bu kadar kritiktir?

HVAC sensörü, sistemin çalışma parametrelerini ölçen ve bu verileri kontrol cihazına ileten elektromekanik elemandır. Kontrolcü (PLC, BMS veya termostat), sensörden gelen sinyale göre vanayı, kompresörü, fanı veya pompayı devreye alır ya da devre dışı bırakır. Yanlış konumlanmış ya da kalibre edilmemiş bir sensör, mükemmel ekipmanı hatalı çalıştırır; enerji israfı, konfor kaybı ve ekipman hasarı bu zincirin sonucudur.

Sensör seçimini ve konumunu belirleyen üç parametre vardır: ölçülen büyüklük (sıcaklık, nem, basınç, akış, gaz), montaj ortamının koşulları (nem, titreşim, kirlilik) ve kontrol döngüsünün yanıt hızı ihtiyacı. Bu üç parametreyi başta doğru belirlemek, sonradan yapılan değişiklikleri ve arızaları önler.

HVAC sisteminde sensörler işlevsel gruplar halinde sınıflandırılabilir. Sıcaklık sensörleri (NTC, PT1000, PT100) en yaygın gruptur; oda konforunu, kazan devre sıcaklığını, kanal hava sıcaklığını ve sıvı sıcaklıklarını izler. İkinci grup nem ve hava kalitesi sensörleridir; bağıl nem ve CO2 sensörleri havalandırma sistemlerinin kalbi olan iç hava kalitesini belirler. Üçüncü grup basınç ve akış sensörleridir; fark basınç sensörleri filtre durumunu ve fan/pompa kontrolünü, akış anahtarları ise debi güvenliğini yönetir. Dördüncü grup güvenlik sensörleridir: donma termostatı ve kanal duman dedektörü ekipmanı ve insanları korur. Her grup kendi konumlandırma ve kalibrasyon kurallarına uyar; karıştırılmış kurallar, karışık sonuçlar verir.

02Sıcaklık sensörü tipleri: NTC ile PT1000 arasındaki fark nedir?

NTC (Negative Temperature Coefficient) termistörü, sıcaklık arttıkça direnci düşen bir yarı iletken eleman; PT1000 ise 0 santigrat derecede 1000 ohm dirençten başlayan, sıcaklıkla doğrusal yükselen platinyum bir direnç sensörüdür. HVAC uygulamalarında her ikisi de yaygındır; seçim, ölçüm aralığı, doğruluk ihtiyacı ve kontrol cihazının giriş tipine göre yapılır.

NTC sensör, tipik olarak minus 40 ile artı 120 santigrat derece aralığında çalışır ve ucuz, yaygın bir seçimdir; ancak direnci sıcaklıkla doğrusal değişmez, bu yüzden kontrolcünün bu eğriyi kompanse etmesi gerekir. HVAC'ta fan-coil termostası, oda birimleri ve basit kanal sensörlerinde sıkça görülür. PT1000 ise doğruluğu daha yüksek ve doğrusal bir sensördür; bu yüzden kazan gidiş-dönüş ölçümü, daldırma uygulamaları ve BMS entegreli sistemlerde tercih edilir. Tipik ölçüm aralığı minus 50 ile artı 150 santigrat derecedir; doğruluğu sınıf B'de ±0,3 santigrat derecedir (0 santigrat derece referans noktasında). PT100 ise aynı prensipte çalışan ancak 100 ohm referanslı türevidir ve endüstriyel uygulamalarda daha yaygındır.

03Oda sıcaklık sensörü nereye monte edilir?

Oda sıcaklık sensörü, dışarıdan gelen ısı veya soğuk etkisini en az alan, odanın ortalama sıcaklığını temsil eden bir konuma, genellikle iç duvara yerden 1,2 ila 1,5 metre yüksekliğe monte edilir. Bu yükseklik, hem oturur kişinin soluk bölgesini hem de ayakta kişinin gövde bölgesini kapsayan termal konfor bandına karşılık gelir.

Montajda kaçınılması gereken yerler şunlardır: güneş alan pencere kenarları, dış duvarlar, kapı çerçeveleri, egzoz devre deşarjı yakını ve aydınlatma armatürleri altı. Bu noktalar lokal ısı kaynağı veya soğuk köprüsü oluşturur; sensör ortalama oda sıcaklığını değil, lokal anomaliyi ölçer. Örnek hata: oturma odasındaki sıcaklık sensörü TV'nin üstüne yakın monte edilmişse, TV açıkken sensör gerçek konfor sıcaklığından 2 ila 4 derece daha yüksek okur ve soğutma sistemi gereğinden fazla çalışır.

04Kanal sıcaklık sensörü nereye monte edilir?

Kanal sıcaklık sensörü, hava akışının homojen olduğu düz bir kanal bölümüne, yönlendirici kanat, dirsek veya T-bağlantısından en az 5 ila 10 kanal çapı uzaklıkta monte edilir. Bu mesafe kuralı, sensörün karışık veya türbülanslı akışı değil, gerçek kanal ortalamasını ölçmesini sağlar.

Kanal sensörünün en sık yapılan montaj hatası, onu bir dirseğin hemen çıkışına yerleştirmektir. Dirsek çıkışında hava homojen değildir; iç bükey köşede hız düşük, dış bükey köşede yüksektir; sıcaklık dağılımı da buna bağlı değişir. Bu noktaya konan sensör, kanalın gerçek ortalama sıcaklığından 1 ila 3 derece sapabilir; bu sapma sonradan enerji kayıplarına ve konfor şikayetlerine dönüşür. Tipik uygulama: hava işleme ünitesi (AHU) çıkışı veya giriş ölçümü için blöf sonrası 8 kanal çapı düz mesafe bırakın, sonra sensörü yerleştirin.

Kanal sensörü, kanal kesitinin ortasına dik olarak girer; kılavuz borusu veya köprü sensörü tercih edilirse birden çok noktada ölçüm alınarak ortalaması hesaplanır. Tek noktalı standart sensörler küçük ve orta kesitler için yeterlidir; büyük endüstriyel kanallarda çok noktalı sensör veya köprü tipi sensör kullanılır.

05Daldırma sıcaklık sensörü ve kovan kullanımı neden gereklidir?

Daldırma sıcaklık sensörü, bir boru veya tank içindeki sıvı sıcaklığını ölçmek için, boruya kaynak veya dişli bağlantıyla yerleştirilen metal bir kovanın içine oturtulur. Kovan, sıcak sıvıya doğrudan temas eden ve sensörü sıvı basıncından ile kimyasından koruyan bir ara elemandır.

Daldırma kovanının (termowell) kullanılmasının iki sebebi vardır. Birincisi bakım kolaylığı: kovan boruya kaynaklıdır; sensör arızalanırsa sistemi boşaltmadan sökülebilir. İkincisi basınç güvenliği: yüksek basınçlı boru hatlarında sensör direkt daldırılırsa sızdırmazlık ve basınç dayanımı sorunları doğar. Kovan, bu sızdırmazlığı kalıcı olarak çözer.

Daldırma derinliği kritiktir. Sensör ucunun boru merkezine ulaşması gerekir; çünkü boru duvarındaki sıvı, sürtünme etkisiyle çekirdek sıcaklıktan farklıdır. Kazan gidiş hatlarında PT1000 daldırma sensörü, boru çapının en az üçte ikisi kadar içeri girmelidir; bu mesafenin altında sensör, sıvı ortalamasını değil duvar sıcaklığını ölçer. Tipik hata: 4 inçlik boru için 40 mm daldırma derinliği kullanmak. Doğru daldırma derinliği 50 ila 60 mm olmalıdır.

06Bağıl nem sensörü nerede kullanılır?

Bağıl nem sensörü, HVAC sistemlerinde oda nemi kontrolü, kanal nemlendirici-kurutucu yönetimi ve harici hava kompanzasyonu için kullanılır; tipik ölçüm aralığı yüzde 0 ila 100 bağıl nem, doğruluğu ise ±2 ila ±3 yüzde bağıl nem sınıfındadır. İki ana montaj yeri vardır: oda tipi ve kanal tipi.

Oda tipi nem sensörü, oda sıcaklık sensörüyle aynı kurallara göre monte edilir; güneş almayan iç duvar, yerden 1,2 ila 1,5 metre. Kanal tipi nem sensörü ise kanal sıcaklık sensörüyle aynı mesafe kuralına uyar: dirsek veya T-bağlantısından en az 5 kanal çapı uzakta, düz bölgede. Nem sensörü aynı zamanda sıcaklık ölçümü de yapıyorsa (kombine T+RH sensörü) güneş ışını ve lokal ısı kaynaklarından kaçınma kuralı çift önem taşır; sıcaklık hatası nem hesabını da bozar.

Nemlendirici besleme noktasına çok yakın nem sensörü koymak klasik hatadır. Enjeksiyon noktasından çıkan buhar, homojen karışmadan önce yüksek lokal nem yaratır; sensör yüzde 80 okurken kanalın geri kalanı yüzde 55 olabilir. Minimum 3 kanal çapı karışma mesafesi bırakın.

Termal konfor açısından iç mekânda yüzde 40 ila 60 bağıl nem bandı önerilir; bu bandın altında kuru hava boğaz tahrişi ve statik elektrik yaratır, üstünde ise küf ve mantar riski artar. Nem sensörü bu bandın dışına çıkıldığında nemlendiriciyi veya gizli soğutma bobinini (cooling coil) devreye sokan kontrolcüye sinyal gönderir. Hastane ameliyathaneleri ve müze depoları gibi özel mekânlarda bağıl nem yüzde 45 ila 55 bandında ±3 toleransla tutulur; bu görev için yüksek doğruluklu kapasitif nem sensörleri seçilir ve yılda iki kez kalibre edilir.

07CO2 sensörü ve talep kontrollü havalandırma (DCV) nedir?

CO2 sensörü, ortamdaki karbondioksit yoğunluğunu ppm (milyonda parça) cinsinden ölçen ve bu değere göre taze hava miktarını ayarlayan bir cihazdır; talep kontrollü havalandırma (DCV) sisteminin beynidir. Dış ortam havası yaklaşık 400 ila 420 ppm CO2 içerir; yoğun kullanımlı bir toplantı odası veya okul sınıfında bu değer 1.500 ppm'in üstüne çıkabilir. ASHRAE 62.1 standardı, iç mekân konfor sınırını 1.100 ppm olarak önerir; bu sınır için taze hava debisi kişi başı minimum 7,5 l/s'dir.

DCV mantığı şudur: CO2 sensörü belli bir eşiği geçtiğinde kontrol sistemi taze hava damperi veya fanı açar, değer düştüğünde kapatır. Böylece oda boşken ya da az kullanılırken gereksiz taze hava pompalanmaz; enerji tüketimi sabit hız yerine gerçek ihtiyaca göre döner. Bir ofis binasında CO2 tabanlı DCV, sabit hız havalandırmaya kıyasla yüzde 20 ila 40 oranında fan enerjisi tasarrufu sağlayabilir; ancak bu tasarruf, sensörün doğru konumda ve kalibre edilmiş olmasına bağlıdır.

CO2 sensörü montaj yeri kritiktir. Oda tavanına değil, solunum bölgesine, yerden 1,0 ila 1,8 metre yüksekliğe monte edilir; tavan altındaki hava tam karışmış değildir ve CO2 birikimi taban seviyesine yakın daha belirgindir. Kanal tipi CO2 sensörü ise dönüş havası kanalına konur; oda egzoz havasını ölçür ve tüm sistemin ortalama değerini verir.

08Fark basınç sensörü hava tarafında nasıl kullanılır?

Hava tarafı fark basınç sensörü, filtre kirlilik alarmı ve değişken debili fan kontrolü olmak üzere iki temel görev üstlenir; ölçüm aralığı tipik olarak 0 ila 500 Pa veya 0 ila 1.000 Pa bandındadır. Sensörün yüksek basınç bağlantısı filtrenin giriş tarafına, alçak basınç bağlantısı ise çıkış tarafına bağlanır; fark, filtrenin ne kadar tıkandığını gösterir.

Temiz bir filtre tipik olarak 30 ila 80 Pa fark basınç üretir; bu değer kirlendikçe artar. Alarm eşiği genellikle 200 ila 300 Pa olarak ayarlanır; bu eşik geçildiğinde filtre değişim uyarısı verilir. Eşik gereğinden yüksek ayarlanırsa filtre çok kirli olduğunda alarm devreye girer; bu noktada fan gücü artmış, kanal akışı düşmüş ve enerji tüketimi gereksiz yükselmiş olur. Eşik gereğinden düşük ayarlanırsa filtre hala temizken sık alarm verir, gereksiz bakım maliyeti doğurur.

Değişken debili (VAV) fan kontrolünde fark basınç sensörü statik kanal basıncını ölçer; sensörün bağlantı noktaları kanalın fan çıkışından yaklaşık üçte ikisi uzaklıkta, düz bir bölümde olmalıdır. Fan, bu basıncı sabit tutacak şekilde devir ayarlar; talep düşünce fan yavaşlar ve enerji tüketimi kübik yasayla (P ~ n³) azalır. Yüksek basınç bağlantısının sisteme, alçak basınç bağlantısının ise atmosfere veya referans noktasına açıldığı kontrol edilmelidir.

09Fark basınç sensörü su tarafında nasıl kullanılır?

Su tarafı fark basınç sensörü, pompa debisinin ve sistemdeki basınç dağılımının kontrolü için iki kritik noktaya, genellikle pompa çıkışına veya dağıtım/toplama manifoldu girişine ve çıkışına bağlanır; tipik ölçüm aralığı 0 ila 400 kPa veya 0 ila 600 kPa bandındadır. Bu değer, kontrolcüye pompa hızını artırıp azaltma komutu verir.

Değişken hızlı pompa kontrolünde sensör, sistemin en uzak kolunu veya en kritik vanayı besleyen noktaya bağlanır. Pompa bu farkı set-point değerinde, örneğin 100 kPa'da tutacak şekilde hız ayarlar. Sistem talebi düşünce basınç farkı set-point'i aşma eğilimi gösterir; pompa yavaşlar ve enerji tüketimi azalır. Sistem talebi yükselince basınç farkı düşme eğilimi gösterir; pompa hızlanır. Bu döngü, ErP 2009/125/EC kapsamındaki elektronik hız kontrollü pompaların standart çalışma modudur.

10Akış anahtarı nerede kullanılır?

Akış anahtarı, bir boru hattında belirli bir minimum debinin sağlanıp sağlanmadığını algılar ve bu bilgiyi evet/hayır sinyaliyle kontrol sistemine iletir; debi olmadığında pompayı veya ısıtıcıyı koruyucu olarak devredışı bırakır. HVAC sisteminde akış anahtarının tipik kullanım yerleri şunlardır: fancoil veya chiller besleme boruları, boyler sirkülasyon hattı ve su kaynaklı ısı pompası su devresi.

Chiller korumasında akış anahtarı, soğutucu suyun evaporatörden geçmesini güvence altına alır. Su akışı minimum değerin altına düşerse chiller, evaporatörü dondurmamak için devredışı kalır; akış anahtarı olmadan evaporatör donması ciddi hasar verir. Fancoil devrelerinde ise akış anahtarı, devrenin hava kesiline karşı bir güvencedir; boru hattında hava varsa debi olmaz, akış anahtarı sinyali verir. Boyler sirkülasyon devresinde akış anahtarı, pompanın çalışıp çalışmadığını boyler kontrolcüsüne bildirir; akış olmadan boyler ısıtma elemanını veya serpantini devreye almaz, bu yüzden pompa arızası durumunda boyler koruması devreye girer. Sirkülasyon pompası seçimine dair daha fazla bilgi /urunler/pompa-sistemleri/sirkulasyon-pompalari sayfasındadır.

Akış anahtarı montajında iki kural çiğnenmemelidir. Birincisi, yatay boruya dik monte edilmeli; dikey boru montajı bazı mekanik anahtarlarda ağırlıkla açık kalma (fail-open) riskine yol açar. İkincisi, dirsek ve T-bağlantısından en az 5 boru çapı uzakta monte edilmeli; türbülanslı akış paleti titretir ve yalancı sinyal üretir.

11Donma termostatı (froststat) nedir ve nereye monte edilir?

Donma termostatı, kanal içindeki hava sıcaklığı belirlenen alt sınırın, genellikle 4 ila 6 santigrat derecenin altına düştüğünde devreyi kesen veya alarm üreten bir güvenlik sensörüdür; hava işleme ünitelerindeki (AHU) su kalorifer pilinin donarak patlamamasını sağlar. Bu eleman, sistemin bir sensöründen çok bir güvenlik kilidi olarak işlev görür.

Donma termostatı, AHU ısıtma pilinin hava tarafına, pilin hemen aşağısındaki ilk düz bölüme monte edilir. Tipik olarak kılcal tüplü bir tip kullanılır: kılcal tüp kanal kesitinde S-yay biçiminde döşenir ve tüm kesit boyunca en soğuk bölgeyi arar; tek noktalı bir sensör burada yeterli değildir. Boyutu yanlış seçilmiş bir donma termostatının kılcal tüpü kanalı tam kapsamıyorsa, soğuk bir köşeye dikkat etmez ve donma başladıktan sonra devreyi keser; hasar zaten olmuştur.

Devreye alma ayarı dikkatli yapılmalıdır. Çok yüksek ayarlanan eşik (ör. 10 santigrat derece) sistemin sık devre dışı kalmasına yol açar; çok düşük ayar (ör. 2 santigrat derece) ise donma başlayana kadar devreyi kesmez. Üretici ve proje şartnamesinin tavsiyesi esas alınır. Donma termostatı tek başına değil, sistem açma-kapama döngüsüyle entegre çalışır: donma termostatı devreyi kestikten sonra AHU fan damperini de kapatır, böylece soğuk dış hava ısıtma piline çarparak donmaya katkıda bulunmaz. Bu zincirin BMS programına eksiksiz girilmesi zorunludur.

12Duman dedektörü HVAC sistemine nasıl entegre edilir?

HVAC sistemine entegre duman dedektörü, kanal içine monte edilen özel bir iyonizasyon veya optik dedektördür; kanal boyunca iletilen yanma ürünlerini algılar ve yangın durumunda AHU'yu, damperleri ve fanları devre dışı bırakır. Bu entegrasyon, bir yangında duman ve zehirli gazın binada yayılmasını önler.

Kanal duman dedektörü, dönüş hava kanalına (return air duct), hava işleme ünitesinin emişine yakın bir yere monte edilir; bu konum, hem binadaki egzoz havasını hem de yeniden sirkülasyona girecek havayı denetler. Besleme kanalına da ayrı bir dedektör monte edilebilir; bu, AHU'dan çıkan havadaki dumanı denetler. NFPA 72 ve TS EN 54 standartları dedektör yerleşim aralıklarını ve türlerini tanımlar; proje bazında yangın mühendisi onayı zorunludur.

Dedektör alarmı devreye girdiğinde tipik dizisi şudur: AHU durur, yangın damperleri kapanır, duman damperleri açılır (basınçsızlaştırma), BMS kayıt altına alır ve yangın alarm paneline sinyal gönderir. Bu zincirin doğru çalışması, dedektörün BMS ve yangın alarm paneline doğru kablolu ve yazılımsal olarak bağlanmış olmasına bağlıdır.

13Hava kompanzasyonu sensörü nasıl kullanılır?

Hava kompanzasyonu sensörü (dış ortam sıcaklık sensörü), kazan veya ısı pompasının gidiş suyu sıcaklığını dış hava sıcaklığına bağlı olarak ayarlayan hava kompanzasyonu (outdoor reset) fonksiyonu için zorunlu bir girdidir; sensör, binanın kuzey cephesine, doğrudan güneş almayan ve yapının termal kütle etkisinden uzak bir noktaya monte edilir. Bu konum, gerçek dış ortam sıcaklığını en doğru şekilde temsil eder.

Hava kompanzasyonu mantığı şudur: dış hava soğuduğunda gidiş suyu sıcaklığı artar; ısındığında düşer. Bu ilişki, kompanzasyon eğrisi (slope) ile tanımlanır. Örneğin: dış hava sıfır derece iken gidiş suyu 70 derece, dış hava 15 derece iken gidiş suyu 45 derece olacak şekilde bir doğrusal eğri tanımlanır. Sonuç olarak sistem, binanın gerçek ısı kaybına orantılı çalışır; mevsimlere göre sabit yüksek sıcaklıkta çalışmak yerine kademeli ve verimli çalışır.

Sayısal hesap örneği: kompanzasyon eğrisi eğimi 2,0 olarak ayarlı bir sistemde dış hava sıfır dereceden eksi 10 dereceye düşerse gidiş suyu sıcaklığı 2,0 × 10 = 20 derece yükselmeli; eğer bu değer 50 dereceden başlıyorsa 70 dereceye tırmanır. Eğim değeri binanın yalıtım kalitesine ve radyatör/yerden ısıtma sisteminin boyutlarına göre belirlenir; yetersiz yalıtımlı bina için daha dik, iyi yalıtımlı bina için daha yassı eğim gerekir.

14Sensör kalibrasyonu HVAC sisteminde nasıl yapılır?

Sensör kalibrasyonu HVAC sisteminde, sensörün ölçüm değerini bilinen bir referansa karşı karşılaştırarak sapmayı tespit etme ve düzeltme sürecidir; HVAC sistemlerinde sıcaklık, nem ve CO2 sensörleri için yılda en az bir kez kalibrasyon önerilir, kritik uygulamalarda altı ayda bir. Kalibrasyon atlanırsa sensör sürüklenmesi (drift) birikerek büyük ölçüm hatalarına dönüşür.

Sıcaklık sensörü kalibrasyonu için iki yöntem kullanılır. Birincisi yerinde karşılaştırma: referans termometre (kalibreli, sertifikalı) ile sensör aynı ortamda okunur ve sapma kaydedilir; kontrolcüde ofset değeri girilir. İkincisi çıkarılıp laboratuvar kalibrasyonu: sensör sökülerek 0 ve 100 santigrat derece gibi kontrol noktalarında referans banyosunda ölçülür; daha doğruluklu ama operasyonu durdurmayı gerektirir. PT1000 sensörler üretim toleransı sınıf A'da ±0,15 santigrat derece, sınıf B'de ±0,30 santigrat derecedir; bu değerin üstüne çıkan sapma kalibrasyonla giderilmelidir.

Sayısal örnek: bir kazan gidiş hattı PT1000 sensörü yerinde karşılaştırmada referans termometre 80,0 derece gösterirken 78,5 derece okuyor. Sapma eksi 1,5 derece. Kontrolcüde ofset olarak +1,5 derece girilir. Sapma 2 dereceden büyükse sensörün mekanik durumu da kontrol edilmeli, kovan içinde hava boşluğu veya çarpma hasarı araştırılmalıdır.

15BMS sensör sinyal tipi nasıl seçilir?

BMS sensör sinyal tipi seçimi, mesafe, ortam gürültüsü ve kontrolcü giriş kapasitesine göre yapılır; Bina Otomasyon Sistemi entegrasyonunda sensör sinyalleri analog ve dijital olmak üzere iki formatta iletilir. Analog sinyaller 0-10V veya 4-20mA, dijital sinyaller ise Modbus RTU, Modbus TCP, BACnet veya KNX protokolleri üzerinden aktarılır. 4-20mA sinyal, 0-10V sinyaline kıyasla hat direncine karşı bağışık ve uzun mesafelerde daha güvenlidir; bu yüzden 50 metreden uzun mesafelerde 4-20mA tercih edilir.

0-10V analog çıkışlı bir sıcaklık sensörünün sinyali şöyle yorumlanır: 0V = ölçüm aralığının alt sınırı (ör. eksi 10°C), 10V = üst sınır (ör. 50°C) olarak programlanmışsa 5V = 20°C demektir. 4-20mA'da ise 4mA = alt sınır, 20mA = üst sınır; hat koptuğunda sinyal 0mA olur ve bu hata durumu olarak kolaylıkla ayırt edilir. 0-10V'de hat koptuğunda sinyal 0V okur ve bu, alt sınır okumasından ayırt edilemeyebilir; bu yüzden kritik uygulamalarda 4-20mA tercih edilir.

16HVAC sensör üreticileri: Danfoss ve Siemens sensör aileleri

Danfoss HVAC sensör ürünleri, oda sıcaklık ve nem sensörlerinden kanal ve daldırma tiplerine, CO2 sensörlerine ve fark basınç sensörlerine kadar geniş bir aile sunar; Danfoss, sensörlerini kendi motorlu vana ve kontrolör aileleriyle entegre çalışacak şekilde tasarlar ve 0-10V ile 4-20mA çıkışları standart olarak destekler. Siemens HVAC sensör ürünleri ise Desigo CC ve SYNCO kontrolör platformlarıyla tümleşik çalışacak şekilde optimize edilmiştir; KNX, Modbus ve BACnet protokollerini destekleyen akıllı sensörler, doğrudan BMS'e veri gönderir ve bakım aralıklarını sistem üzerinden izlenebilir kılar.

Her iki üreticinin sensör ailelerinde de ortak ilke şudur: sensör seçimi kontrolcü girişiyle eşleşmelidir. Danfoss kontrolcüsüne Siemens sensörü bağlamak teknik olarak mümkün olabilir, ancak parametre haritası ve protokol konfigürasyonu manuel olarak ayarlanmak zorundadır; bu da devreye alma süresini uzatır ve hata riskini artırır. Bu yüzden büyük projelerde aynı üreticinin sensör ve kontrolör ailesini birlikte seçmek, konfigürasyon karmaşıklığını azaltır ve garanti kapsamını güçlendirir.

Vekron Mekanik, motorlu vana ve kontrol vanası portföyüyle birlikte sensör ve aktüatör uyumluluğuna dair teknik destek sağlar. Uyumlu aktüatör seçimi için /urunler/vana-sistemleri/motorlu-vanalar ve HRV cihazı seçimi için /urunler/havalandirma/hrv-isi-geri-kazanim sayfalarına başvurabilirsiniz. Danfoss termostatik radyatör vanası ve Siemens otomasyon bileşenlerini içeren proje bazlı destek için /iletisim üzerinden mühendislik ekibimize ulaşabilirsiniz.

17NTC sensör nedir ve hangi uygulamalarda tercih edilir?

NTC sensör nedir sorusunun tam yanıtı şudur: NTC (Negative Temperature Coefficient) termistörü, sıcaklık arttıkça elektrik direnci düşen, yarı iletken malzemeden üretilen bir sıcaklık ölçüm elemanıdır. "Negatif sıcaklık katsayısı" adı bu düşüş ilişkisinden gelir; metal oksit karışımından sinterlenerek üretilir ve çok küçük bir cisim içinde geniş bir direnç aralığı sunar. HVAC uygulamasında en yaygın NTC değerleri 1 kΩ, 10 kΩ ve 20 kΩ'dur; bu değer 25 santigrat derecedeki direnç referans noktasıdır.

NTC sensör, fan-coil kontrolcüleri, oda termostatları, basit AHU sıcaklık geri beslemesi ve sıvı boyu sabitleyiciler gibi yüksek hassasiyet gerektirmeyen uygulamalar için ekonomik ve sağlam bir seçimdir. Hızlı yanıt süresi (küçük ısıl kütlesi nedeniyle saniyeler içinde dengelenir) dinamik uygulamalarda avantaj sağlar. Dezavantajı doğrusalsızlıktır: kontrolcünün NTC eğrisini tablo veya polinom ile kompanse etmesi gerekir; farklı eğriye sahip NTC kontrolcüye takılırsa kalibrasyonsuz çalışmaz. Bu yüzden NTC seçiminde kontrolcünün desteklediği eğri tipi (örn. Siemens T1, Balco 500, PT1000 veya özel eğri) şartnameyle eşleştirilmelidir.

18PT1000 sensör nedir ve hangi uygulamalarda üstündür?

PT1000 sensör nedir sorusunun yanıtı şudur: PT1000, 0 santigrat derecede tam olarak 1000 ohm dirence sahip platinyum direnç sıcaklık sensörüdür (RTD — Resistance Temperature Detector) ve IEC 60751 standardına göre üretilir. Platinyumun direnci sıcaklıkla neredeyse doğrusal artar; bu doğrusallık sayesinde kontrolcünün eğri kompanzasyonuna ihtiyaç duymaz. Sınıf A toleransı ±0,15°C, sınıf B toleransı ±0,30°C'dir; uzun vadeli kararlılığı NTC termistöre kıyasla çok üstündür.

PT1000 sensör, kazan gidiş-dönüş sıcaklık ölçümü, boyler sıcaklık kontrolü, daldırma uygulamaları, çiller giriş-çıkış ölçümü ve BMS'e bağlı tüm kritik sıcaklık noktaları için tercih edilen standarttır. Uzun kablo mesafelerinde (20 metreden fazla) hat direnci ölçüm hatasına yol açabileceğinden 3 veya 4 telli bağlantı uygulanır; bu bağlantı kablo direncini ölçümden matematiksel olarak düşer ve hassasiyeti korur. Sıcaklık sensörü konusunda oda termostatı seçimi /urunler/isitma-sistemleri/oda-termostati sayfasında; sirkülasyon pompası seçimi ise /urunler/pompa-sistemleri/sirkulasyon-pompalari sayfasında ayrıntılanmaktadır.

19Filtre kirlilik alarmı sensörü nasıl devreye alınır?

Filtre kirlilik alarmı sensörü, hava tarafı fark basınç sensörünün en kritik uygulamasıdır; filtre öncesi ve sonrası basınç farkını sürekli izler ve tanımlanan eşiği geçtiğinde kontrol paneline veya BMS'e alarm sinyali gönderir. Devreye almada şu adımlar izlenir: önce temiz filtreyle referans basınç kaybı ölçülüp kayıt altına alınır; ardından alarm eşiği bu değerin iki buçuk katı olarak girilir; son olarak sensör kablolaması test edilip BMS'te alarm mesajı doğrulanır.

Filtre kirlilik alarmı sensörü doğru konumlandırılmamış olsa da sık rastlanan bir uygulamadır: sensörün alçak basınç portu kazara kapalı bırakılırsa atmosferik referans yerine sabit basınç okur ve filtre kirli olsa bile alarm vermez. Devreye almada her iki basınç portunun açık ve bağlı olduğu, şeffaf hortumun hava kabarcığı içermediği kontrol edilmelidir.

20Sık yapılan 5 hata

HVAC sensör uygulamalarında en sık görülen hatalar, cihaz seçiminden değil montaj ve devreye almadan kaynaklanır. Bu hatalar sistemin tasarım performansını sahada karşılamamasına yol açar.

• Kanal sensörünü dirseğe yakın koymak. Dirsek sonrası türbülanslı akışta sensör homojen kanalı değil lokal anomaliyi ölçer; en az 5 kanal çapı mesafe bırakılmadan konan sensör 1 ila 3 derece sapabilir ve ısıtma/soğutma kontrolcüsü yanlış karar verir.
• Oda sensörünü güneş gören duvar veya TV/armatür yakınına monte etmek. Lokal ısı kaynakları sensörü gerçek oda sıcaklığından yukarı kaldırır; sistem aşırı soğutur, enerji tüketimi ve konfor şikayetleri birlikte artar.
• CO2 sensörünü tavan yakınına veya nemlendirici enjeksiyon çıkışına yakın koymak. Tavan bölgesi CO2 düzeyi solunum bölgesini temsil etmez; enjeksiyon çıkışı yakını yalancı yüksek nem okur ve kontrol sistemi yanıltılır.
• Daldırma sensörünü yetersiz derinlikte yerleştirmek. Boru duvarı sıcaklığı çekirdek sıcaklıktan 2 ila 5 derece düşük olabilir; yetersiz daldırma sensörü gerçek sıvı sıcaklığını olduğundan soğuk gösterir ve sistemin kazan veya pompa kontrolü gereğinden fazla çalışır.
• Akış anahtarını dirsekten hemen sonra veya dikey boru üstüne yanlış yönde monte etmek. Türbülanslı akış paleti titretir ve yalancı sinyal üretir; dikey montajda mekanik anahtar ağırlıkla açık kalabilir ve akış olmadığında bile sistemi çalıştırır, bu durum chiller evaporatöründe donma riskine yol açar.

21Devreye alma kontrol listesi

HVAC sensörlerini devreye almadan önce her sensörün konumu, bağlantısı ve kalibrasyonu sırayla doğrulanmalıdır; bu liste, sahada ilk çalıştırmada ölçüm hatalarını ve sonraki konfor şikayetlerini önler.

• Her sıcaklık sensörünün montaj noktasını tasarım konumuyla karşılaştırın; dirsek/T-bağlantısı mesafe kuralına uygunluğu ölçün.
• Daldırma sensörlerinin kovan derinliğini kontrol edin; sensör ucunun boru merkezine ulaştığını doğrulayın.
• CO2 sensörlerinin oda yüksekliği (1,0-1,8m solunum bölgesi) ve nemlendirici çıkışından uzaklık kuralına uygunluğunu teyit edin.
• Fark basınç sensörlerinin yüksek/alçak basınç bağlantılarının doğru taraflara bağlandığını, tüplerin havasızlaştırıldığını kontrol edin.
• Akış anahtarlarının montaj yönünü ve dirsek mesafesini doğrulayın; devreye almadan önce minimum debiyi simüle ederek sinyal doğrulayın.
• Donma termostatı kılcal tüpünün kanal kesitini tam kapladığını ve ayar sıcaklığının (4-6°C) doğru girildiğini test edin.
• Duman dedektörünün BMS ve yangın alarm paneliyle haberleşme testini yapın; alarm devreye girdiğinde AHU ve damperlerin doğru tepki verdiğini doğrulayın.
• Tüm analog sensörlerin BMS'teki ölçüm aralığı ve mühendislik birimi tanımlarını referans aletle karşılaştırın; 0-10V veya 4-20mA kalibrasyonunu doğrulayın.
• Kalibrasyon tarihlerini kayıt altına alın ve bir sonraki kalibrasyon tarihini belirleyin; kritik sensörler için altı ay, diğerleri için yıllık program oluşturun; kayıtları BMS veya bakım defterine işleyin.

22Sık Sorulan Sorular

NTC sensör ile PT1000 sensör arasında hangisi seçilmeli?

NTC sensör ucuz ve yaygındır; fancoil, oda termostatı ve basit kanal uygulamalarında yeterlidir. PT1000, kazan gidiş-dönüş ölçümü ve BMS entegrasyonu gibi yüksek doğruluk isteyen uygulamalar için doğru seçimdir. Karar, kontrolcünün giriş tipine ve gereken doğruluğa göre verilir; iki tip karıştırılmaz, kontrolcü girişine uygun olanı seçilir.

CO2 sensörü kaç ppm eşiğinde alarm vermeli?

ASHRAE 62.1 standartı iç mekân için 1.100 ppm'i konfor sınırı olarak önerir. Eğitim ve ofis binalarında bu eşikte DCV sistemi taze havayı artırır; sağlık yapılarında eşik daha düşük, 800 ila 900 ppm tutulabilir. Alarm eşiği 1.200 ila 1.500 ppm olarak ayarlanabilir; bu değer aşıldığında fan maksimum devire geçer veya alarm üretilir.

Donma termostatı hangi sıcaklığa ayarlanmalı?

Donma termostatı genellikle 4 ila 6 santigrat dereceye ayarlanır; bu değer, su kalorifer pilinin donmaya başlamasından önce AHU'nun devreyi kesmesini sağlar. Çok yüksek ayar (örneğin 10 derece) sistemi sık devre dışı bırakır; çok düşük ayar (örneğin 1 derece) ise korumayı geç devreye sokar. Üretici verisi ve proje şartnamesi her zaman önceliklidir.

Daldırma kovanı ne zaman zorunludur?

Daldırma kovanı, boru basıncı 6 bar üzerinde olduğunda, bakım sırasında sistem boşaltılmadan sensör değişimi istendiğinde ve akışkan sensörü kimyasal olarak aşındırabileceğinde zorunludur. Düşük basınçlı ve bakım kolaylığı gerektirmeyen noktalarda doğrudan daldırma kullanılabilir; ancak çoğu ticari HVAC uygulamasında kovan tercih edilir.

Fark basınç sensörü filtre alarm eşiği nasıl belirlenir?

Temiz filtre basınç kaybı, devreye alma sırasında ölçülerek kayıt altına alınır. Alarm eşiği bu değerin iki ila üç katına ayarlanır. Örneğin temiz filtresi 50 Pa'sa alarm eşiği 120 ila 150 Pa olabilir. Çok yüksek eşik kirli filtreye tolerans tanır ve enerji israfına yol açar; çok düşük eşik gereksiz alarm üretir.

Kanal sıcaklık sensörü dirseğe ne kadar yakın konabilir?

Dirsekten en az 5 kanal çapı (bazı kaynaklarda 10 çap) uzakta düz bir bölgüm seçilmeli. Dairesel 200mm çaplı kanalda bu 1.000 ile 2.000 mm demektir. Dikdörtgen kanallarda daha uzun kenar esas alınır. Bu mesafeyi bırakmak mümkün değilse köprü sensörü veya çok noktalı sensör düşünülür.

Nem sensörü nemlendirici çıkışından ne kadar uzakta olmalı?

Nem sensörü, nemlendirici buhar veya su enjeksiyon noktasından en az 3 kanal çapı karışma mesafesi uzağında konumlandırılmalıdır; büyük kanallarda bu mesafe 1,5 ila 2 metre olabilir. Yakın montaj, henüz dağılmamış lokal yüksek nem nedeniyle sistemin erken kapanmasına veya fazla nemlendirme yapmasına yol açar.

Akış anahtarı mı, fark basınç sensörü mü tercih edilmeli?

Akış anahtarı debiyi açık/kapalı olarak bildirir; fark basınç sensörü ise sürekli analog veri üretir. Chiller ve pompa koruması gibi evet/hayır kararı yeterliyse akış anahtarı yeterlidir ve daha ucuzdur. Pompa hız kontrolü veya debi hesabı gerekiyorsa fark basınç sensörü zorunludur. Kritik sistemlerde her ikisi birlikte kullanılabilir; akış anahtarı donanım güvenliği, fark basınç sensörü kontrol girişi sağlar.

BMS'e bağlı sensörlerin sinyal tipi nasıl seçilmeli?

50 metreden kısa mesafede 0-10V yeterlidir; hat direnci ihmal edilebilir düzeyde kalır. 50 metreden uzun mesafelerde veya hat boyunca gürültülü elektrik ortamında (frekans dönüştürücü yakını) 4-20mA tercih edilir; akım sinyali gerilim düşümüne bağışıktır ve kablo kopmalarını hata sinyaliyle ayırt eder. Protokol entegrasyonunda Modbus TCP veya BACnet sensör adedi arttıkça kablo maliyetini önemli ölçüde düşürür.

23Doğru sensör seçimi için teknik destek

HVAC sensörleri, sistemin enerji verimliliğini ve konforunu belirleyen görünmez kritik katmandır; yanlış konumlandırılmış veya kalibre edilmemiş bir sensör, mükemmel ve pahalı ekipmanı bile hatalı çalıştırır, hem konfor kaybı hem ekstra işletme maliyeti yaratır. Vekron Mekanik mühendislik ekibi, fan-coil, oda termostatı, motorlu vana, kontrol vanası ve BMS entegrasyonu konularında proje bazlı seçim ve devreye alma desteği sunar. Havalandırma bileşenleri için /urunler/havalandirma/hrv-isi-geri-kazanim ve /urunler/havalandirma/fancoil-uniteleri sayfalarına, oda termostatı seçimi için /urunler/isitma-sistemleri/oda-termostati sayfasına, motorlu vana ve kontrol vanası seçimleri için /urunler/vana-sistemleri/motorlu-vanalar ve /urunler/vana-sistemleri/kontrol-vanalari sayfalarına bakabilirsiniz. Sirkülasyon pompası ve pompa seçimine dair yazılar için /blog/sirkulasyon-pompasi-nedir ve fancoil seçimi için /blog/fan-coil-nedir makaleleri de yol göstericibir başlangıç noktası sunar. Proje bazlı sensör seçimi ve BMS entegrasyonu için /iletisim üzerinden mühendislik ekibimize ulaşın.
