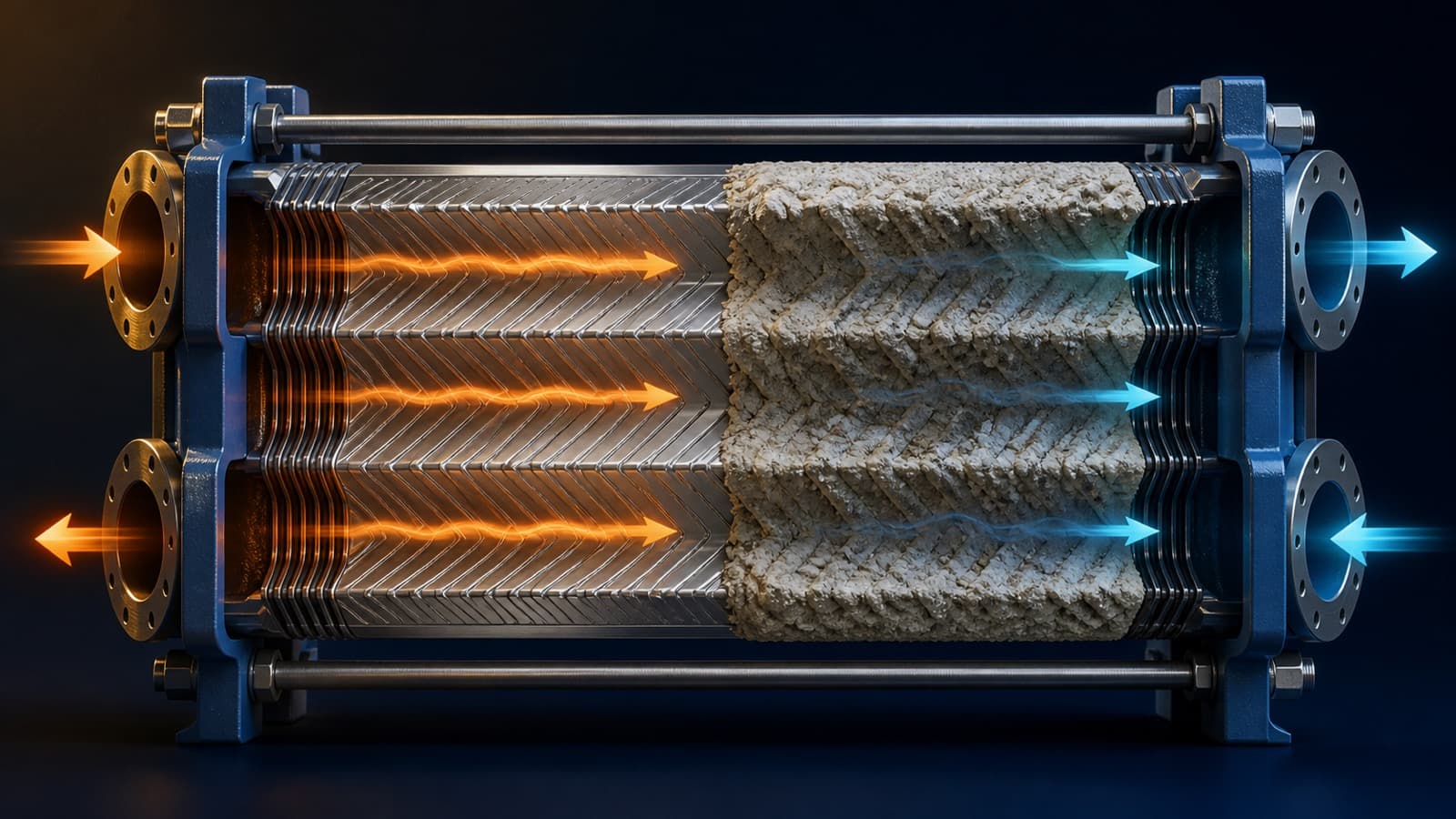

Eşanjör Neden Verimsiz Çalışır? Teşhis Rehberi

eşanjör neden verimsiz çalışır sorusunun kısa cevabı şudur: bir eşanjörün kapasitesi, plaka yüzeyinde biriken kireç ve tortu, birincil ile ikincil devre arasındaki bozulmuş debi dengesi, hava birikmesi, conta kaynaklı iç kaçak veya baştan küçük seçilmiş plaka sayısı yüzünden düşer. Bu yazı bir teşhis rehberidir; belirtiden nedene giden yolu sıcaklık ve basınç ölçümüyle kurar.

Bu yazıda eşanjör verim düşmesi sorununu teşhis odaklı ele alıyoruz; sırasıyla şunları bulacaksınız:

• Verimin hangi büyüklükle ölçüldüğü ve düşen kapasitenin sahadaki belirtileri
• Kireç, tortu ve biyofilm kaynaklı kirlenmenin ısı geçiş katsayısını nasıl düşürdüğü
• Birincil ve ikincil devre arasındaki debi dengesinin kapasiteye etkisi
• Hava birikmesi, ters bağlantı ve conta bozulmasının verime yansıması
• Yaklaşım sıcaklığı ve sıcaklık farkının okunmasıyla yapılan ısıl teşhis
• Numaralı bir teşhis prosedürü ve kirlilik faktörünün sayısal bir örneği
• Temizlik, debi ayarı ve plaka ekleme çözümlerinin hangi teşhise karşılık geldiği
• Sık yapılan beş hata, devreye alma kontrol listesi ve sık sorulan sorular

01Eşanjör verimi hangi büyüklükle ölçülür ve verimsizlik ne demektir?

Eşanjör verimi, cihazın tasarlandığı ısı gücünü, öngörülen sıcaklık ve debi koşullarında gerçekten aktarıp aktaramadığıyla ölçülür. Bir eşanjör verimsiz çalışıyorsa, aynı giriş sıcaklığı ve debisinde ikincil devreye tasarım değerinden daha düşük bir çıkış sıcaklığı verir; yani plaka yüzeyinden geçen ısı gücü düşmüştür. Verimsizlik, cihazın bozulması değil, ısı geçiş performansının zamanla ya da yanlış işletmeyle gerilemesidir.

Isı gücü Q, temel olarak Q = U × A × ΔTm bağıntısıyla belirlenir. Burada A plakaların toplam ısı geçiş yüzeyi, ΔTm iki akışkan arasındaki ortalama sıcaklık farkı, U ise toplam ısı geçiş katsayısıdır. Yüzey A sabittir; verimsizlik büyük çoğunlukla U'nun düşmesinden ya da ΔTm'in beklenenden küçük olmasından doğar. Teşhis bu yüzden iki soruya iner: U mü düştü, yoksa sıcaklık farkı mı bozuldu?

Verimsizliği somut bir eşikle tanımlamak gerekir. Bir plakalı eşanjörde ikincil çıkış sıcaklığı, tasarım değerinin 3 ila 5 santigrat derece altına düşmüşse ya da aynı ısı gücünü sağlamak için birincil debiyi belirgin biçimde artırmak gerekiyorsa, cihaz verimsiz çalışıyor demektir. Bu sayfadaki teşhis adımları bu iki belirtiyi ölçülebilir nedenlere bağlar.

02Eşanjör verim kaybı belirtileri sahada nasıl görünür?

Eşanjör verim kaybı belirtileri üç ana grupta toplanır: ikincil devre çıkış sıcaklığının düşmesi, akışkan tarafındaki basınç kaybının artması ve iki akışkan arasındaki sıcaklık farkının anormalleşmesi. Bu üç belirti birlikte okunduğunda, hangi nedenin devrede olduğu büyük ölçüde daraltılır. Tek bir belirtiye bakarak karar vermek, çoğu zaman yanlış çözüme para harcatır.

Birinci belirti olan çıkış sıcaklığı düşüklüğü en çok fark edilen şikâyettir. Örneğin bir konut sıcak kullanım suyu eşanjöründe musluk suyu eskisi kadar sıcak gelmiyorsa ya da bir ısıtma eşanjöründe sekonder gidiş sıcaklığı 60 santigrat derece yerine 54 santigrat derecede kalıyorsa, ısı gücü düşmüştür. Eşanjör çıkış sıcaklığı neden düşük sorusunun cevabı ise tek değildir; kirlenme de, düşük debi de, hava da aynı belirtiyi verir. Bu yüzden çıkış sıcaklığı tek başına neden söylemez, sadece problem olduğunu söyler.

İkinci belirti basınç kaybının artmasıdır ve teşhiste ayırt edici bir işarettir. Plaka aralıkları kireç ya da tortuyla daralınca, aynı debiyi geçirmek için akışkanın daha yüksek basınç düşüşüne uğraması gerekir. Eşanjör basınç kaybı tasarım değerinin belirgin üzerine çıkmışsa, bu neredeyse kesin olarak akış kesitinin daralmasına, yani birikime işaret eder. Üçüncü belirti olan sıcaklık farkının anormalleşmesi ise ısıl teşhisin temelidir ve aşağıda ayrı başlıkta ele alınır.

03Eşanjör kireç birikimi ısı geçişini nasıl düşürür?

Eşanjör kireç birikimi, plaka yüzeyinde ısıya karşı yalıtkan bir tabaka oluşturarak toplam ısı geçiş katsayısı U'yu düşürür ve bu, verimsizliğin en yaygın nedenidir. Sert suda çözünmüş kalsiyum ve magnezyum bikarbonat, sıcak yüzeyde ısınınca çözünürlüğünü yitirir ve kalsiyum karbonat olarak plakaya çöker. Bu kireç tabakası metalden yüzlerce kat daha düşük ısı iletir; ince bir katman bile ısı gücünü belirgin biçimde keser.

Kirecin U üzerindeki etkisi ısıl direnç toplamıyla açıklanır. Temiz bir plakada toplam direnç, birincil taraf taşınım direnci, plaka metalinin iletim direnci ve ikincil taraf taşınım direncinden oluşur. Kireç tabakası bu toplama dördüncü bir direnç ekler; bu ek terim kirlilik faktörü olarak adlandırılır ve birimi metrekare kelvin bölü watt'tır. Kirlilik faktörü büyüdükçe U küçülür, U küçüldükçe aynı yüzeyden geçen ısı gücü düşer. Eşanjör kirlilik faktörü nedir sorusunun teknik cevabı budur: yüzeydeki tabakanın ısı geçişine kattığı ek termik direnç.

Kirecin ötesinde iki birikim türü daha vardır. Askıdaki katı taneler, kum ve pas ürünleri plaka yüzeyine çökerek tortu tabakası oluşturur; bu tabaka hem U'yu düşürür hem akış kesitini daraltır. Açık devrelerde ve düşük sıcaklıkta ise mikroorganizmalar biyofilm kurar; ince ama yapışkan bu tabaka ısı geçişine kirece benzer bir direnç ekler. Sert su bölgelerinde besleme suyunu yumuşatmak birikimi baştan azaltır; su yumuşatma çözümleri /urunler/aritma-sistemleri/yumusatma-sistemleri sayfasında ele alınmıştır.

04Plakalı eşanjör tıkanması nasıl anlaşılır?

Plakalı eşanjör tıkanması, plaka aralıklarına kir, tortu ve lifli katının dolarak akış kesitini daraltmasıdır ve en güvenilir işareti basınç kaybının artmasıdır. Isı gücü düşükken basınç kaybı da yükselmişse, sorun sıcaklık farkı ya da debi ayarı değil, fiziksel bir tıkanmadır. Tıkanmayı kireçten ayıran nokta budur: saf kireç öncelikle U'yu düşürür, tıkanma ise hem U'yu düşürür hem basınç kaybını belirgin biçimde artırır.

Tıkanmayı ölçmenin doğrudan yolu, eşanjörün her iki tarafındaki giriş ve çıkış basınçlarını ölçüp basınç farkını devreye alma değeriyle karşılaştırmaktır. Devreye alındığında birincil tarafta 0,3 bar basınç düşüşü ölçülen bir eşanjör, bir yıl sonra aynı debide 0,7 bar düşüş gösteriyorsa, akış kesiti belirgin biçimde daralmıştır. Basınç düşüşü debinin karesiyle arttığı için, debi sabitken artan tek şey kesit daralmasıdır; bu yüzden basınç farkı, tıkanmanın en dürüst göstergesidir.

Tıkanmanın kaynağı çoğu zaman devre suyundaki katıdır ve giriş tarafında bir pislik tutucu ile önlenebilir. Isıtma devrelerinde kaynak ve montaj artığı, kopan pas ve kazan tortusu eşanjöre taşınır; devre başına konan bir filtre bunları tutar. Devre koruması için pislik tutucu ve filtre seçenekleri /urunler/tesisat-ekipmanlari/pislik-tutucu sayfasında listelenmiştir. Bir eşanjör sık tıkanıyorsa çözüm sadece temizlik değil, girişteki katı yükünü kesmektir.

05Eşanjör debi dengesi bozulunca kapasite nasıl düşer?

Eşanjör debi dengesi, birincil ve ikincil devrelerin tasarlanan debi oranında akmasıdır; bu denge bozulursa cihaz temiz olsa bile verimsiz çalışır. Bir eşanjör belirli bir birincil debi ve ikincil debi için boyutlandırılır. İkincil debi tasarımın altına düşerse aktarılabilecek ısı gücü düşer; birincil debi düşerse yüzeye getirilen ısı kaynağı zayıflar. Her iki durumda da çıkış sıcaklığı düşer, ama neden kirlenme değil hidroliktir.

Debi dengesizliğinin en sık nedeni pompa yetersizliği ve yanlış vana ayarıdır. Devreye sonradan direnç eklenmesi, kısılan bir balans vanası, tıkanmış bir süzgeç ya da yıllar içinde performansı düşen bir sirkülasyon pompası, tasarlanan debiyi geçirmeyi engeller. Bu durumda eşanjör suçlanır ama kabahat devrede debiyi sağlayan ekipmandadır. Debiyi taşıyacak sirkülasyon pompası seçimi için /urunler/pompa-sistemleri/sirkulasyon-pompalari sayfasındaki modeller değerlendirilebilir.

Debinin çift yönlü etkisi vardır ve teşhiste karıştırılır. Debiyi artırmak U'yu bir miktar yükseltir çünkü türbülans artar; ama debiyi aşırı artırmak basınç kaybını debinin karesiyle büyütür ve pompa enerjisini savurur. Debiyi azaltmak ise U'yu düşürür ve yüzeye taşınan enerjiyi keser. Doğru teşhis, çıkış sıcaklığı düşükken debiyi ölçmek ve tasarım debisiyle karşılaştırmaktır; ölçmeden yapılan debi ayarı çoğu zaman sorunu başka yere taşır.

06Eşanjörde hava birikmesi verimi neden bozar?

Eşanjörde hava birikmesi, plaka aralıklarının üst bölgesinde ısı geçişini durduran bir gaz cebi oluşturarak etkin yüzeyi küçültür ve verimi düşürür. Hava, suya göre yüzlerce kat daha düşük ısı iletir; havayla dolan bölgede plaka ısı aktarmaz ve o alan devre dışı kalır. Sonuç, yüzey A'nın bir kısmının işlevsizleşmesidir; cihaz temiz ve debi doğru olsa bile kapasite düşer.

Hava, devre suyundan ayrışarak sistemin en yüksek noktasında toplanır ve dikey monte edilmiş bir plakalı eşanjörün üst köşesi tam bu noktadır. Doldurma sırasında yeterince pürjlenmemiş bir devre, otomatik pürjörü olmayan bir tesisat ya da negatif basınçta emişten hava kapan bir devre, eşanjörün üstünde giderek büyüyen bir hava cebi biriktirir. Belirtisi tipiktir: eşanjörün alt bölgesi sıcak, üst bölgesi belirgin biçimde soğuk kalır ve el ile dokunulduğunda bu fark hissedilir.

Havanın teşhisi ucuz ve kesindir. Devrenin en üst pürjöründen ya da eşanjör üst bağlantısından hava alındığında çıkış sıcaklığı hemen toparlanıyorsa, sorunun havadan kaynaklandığı doğrulanmış olur. Kalıcı çözüm otomatik pürjör ve doğru doldurma prosedürüdür. Hava sorunu, verimsizlik teşhisinde en hızlı elenen ya da doğrulanan nedendir; bu yüzden kirlenme gibi pahalı bir işleme geçmeden önce mutlaka kontrol edilir.

07Eşanjör yaklaşım sıcaklığı nedir ve ne söyler?

Eşanjör yaklaşım sıcaklığı, sıcak akışkanın çıkış sıcaklığı ile soğuk akışkanın giriş sıcaklığı arasındaki farktır ve cihazın ısıl performansını okumanın en pratik yoludur. Yaklaşım sıcaklığı küçükse eşanjör ısıyı verimli aktarıyor demektir; büyükse ısı yüzeyden geçemiyordur ve bu, artan bir ısıl direncin, yani kirlenmenin işaretidir. Eşanjör yaklaşım sıcaklığı nedir sorusunun sahadaki karşılığı, bir bakıma cihazın verim karnesidir.

Yaklaşım sıcaklığının teşhisteki gücü, tek bir sayıyla performans eğilimini yakalamasıdır. Devreye alındığında birincil çıkış ile ikincil giriş arasında 5 santigrat derece yaklaşım gösteren bir eşanjör, bir yıl sonra aynı debilerde 12 santigrat derece gösteriyorsa, ısı geçiş katsayısı düşmüştür; bu artışı açıklayan tek makul neden yüzeyde biriken bir tabakadır. Yaklaşım sıcaklığını periyodik ölçüp kaydetmek, kirlenmeyi belirti daha büyümeden yakalar.

Bir ilişkili büyüklük de sıcaklık farkı yani ΔT'dir. Her iki akışkanın kendi giriş-çıkış sıcaklık farkı, o devreden geçen ısı gücüyle debinin oranını verir. İkincil devrenin ΔT'si beklenenden büyük ama çıkış sıcaklığı düşükse, ikincil debi azdır; ΔT beklenenden küçük ve çıkış da düşükse yüzey ısı aktaramıyordur, yani kirlenme ya da hava vardır. Yaklaşım sıcaklığı ve ΔT birlikte okunduğunda, hidrolik neden ile ısıl neden birbirinden ayrılır.

08Eşanjör iç kaçak nasıl anlaşılır ve neden verimi düşürür?

Eşanjör iç kaçak, bozulan bir conta ya da çatlayan bir plaka yüzünden birincil akışkanın ikincil devreye doğrudan sızmasıdır ve hem verimi düşürür hem su kalitesini bozar. Plakalı bir eşanjörde her plaka arasındaki conta iki akışkanı ayırır; conta yaşlanıp sertleştiğinde ya da aşırı sıcaklık ve basınçta ezildiğinde, iki devre arasında istenmeyen bir geçiş, yani by-pass oluşur. Bu geçiş, ısının plakadan düzgün aktarılması yerine akışkanların karışmasına yol açar.

İç kaçağın verime etkisi dolaylı ama gerçektir. Birincil akışkanın bir kısmı plaka yüzeyini yalayarak ısı vermek yerine kestirmeden ikincil tarafa geçtiğinde, tasarlanan ısıl temas gerçekleşmez; ayrıca devrelerden birinde basınç ve debi dengesi bozulur. Sonuç, çıkış sıcaklığında açıklanamayan düşüş ve devre basınçlarında beklenmedik değişimdir. Eşanjör iç kaçak nasıl anlaşılır sorusunun ilk işareti, iki devre arasındaki basınç ilişkisinin bozulması ve bir devrenin diğerine karışmasıdır.

Kaçağın doğrulanması ölçümle yapılır. Basıncı yüksek olan devre kapatıldığında diğer devrenin basıncının yükselmesi ya da devre suyunun renginin, iletkenliğinin değişmesi iç kaçağı gösterir. Kesin yöntem, eşanjörü izole edip basınç testi uygulamaktır; basınç tutmuyorsa conta ya da plaka arızası vardır. Contası değiştirilebilen plakalı tiplerde çözüm conta takımını yenilemektir; kaynaklı ya da lehimli tiplerde plaka paketi değişir. İç kaçak, verimsizliğin göründüğünden daha ciddi bir alt kümesidir çünkü sağlık suyu tarafına ısıtma devresi suyu karışması hijyen sorunu doğurur.

09Baştan küçük seçilmiş eşanjör verimsizlik gibi mi görünür?

Baştan küçük seçilmiş bir eşanjör, hiç kirlenmese bile tasarım gücünü veremez ve bu, kirlenmeyle karıştırılan bir verimsizlik tablosudur. Yeterli plaka sayısı, yani yeterli ısı geçiş yüzeyi A sağlanmadan boyutlandırılan bir cihaz, ilk günden itibaren düşük çıkış sıcaklığı verir; işletmeci bunu kireç sanır ve boşuna temizlik yaptırır. Bu yüzden verimsizlik teşhisinde ilk sorulacak soru, cihazın hiç doğru sıcaklığı verip vermediğidir.

Seçim yetersizliğini kirlenmeden ayıran ayrım nettir. Kirlenme zamanla ilerler; devreye alındığında iyi çalışan bir eşanjör aylar içinde kötüleşir. Küçük seçim ise ilk günden bellidir; cihaz hiçbir zaman tasarım çıkışını vermemiştir. Devreye alma raporundaki ilk ölçümler bu ayrımı yapmanın anahtarıdır. Yaklaşım sıcaklığı daha ilk gün büyükse sorun kirlenme değil boyutlandırmadır; plaka eklemek ya da cihazı büyütmek gerekir.

Plaka eklemenin mümkün olduğu durum, contalı plakalı eşanjörlerdir. Bu tiplerde sıkma cıvatası gevşetilip aynı seriden plaka ilave edilerek yüzey A büyütülebilir; bu, yeni cihaz almadan kapasite artırmanın ekonomik yoludur. Ancak plaka ilavesi çerçevenin izin verdiği maksimum plaka sayısıyla sınırlıdır ve devrenin basınç kaybı yeniden hesaplanmalıdır. Kaynaklı tiplerde plaka eklenemez; çözüm bir üst boy cihazdır.

10Ters bağlanan eşanjör neden ısı aktaramaz?

Ters bağlanan bir eşanjör, karşıt akış yerine paralel akışta çalıştırıldığı için tasarlanan sıcaklık farkını kuramaz ve düşük verim verir. Plakalı eşanjörler karşıt akış, yani iki akışkanın ters yönlerde aktığı düzen için tasarlanır; bu düzen boyunca sıcaklık farkı korunur ve maksimum ısı aktarılır. İki akışkan aynı yönde aktırılırsa, girişte büyük olan fark çıkışa doğru hızla kapanır ve aktarılabilecek toplam ısı düşer.

Ters bağlantının belirtisi, cihaz temiz ve debiler doğru olmasına rağmen ulaşılamayan çıkış sıcaklığıdır. Paralel akışta soğuk akışkanın çıkış sıcaklığı, hiçbir zaman sıcak akışkanın çıkış sıcaklığını geçemez; karşıt akışta ise geçebilir. Bu yüzden yüksek çıkış sıcaklığı hedefleyen bir uygulamada paralel bağlantı fiziksel olarak yetersiz kalır. Belirti kirlenmeye benzer ama neden montajdır ve temizlikle düzelmez.

Teşhis, bağlantı yönlerini plaka üzerindeki ok işaretleri ve bağlantı etiketleriyle karşılaştırmaktır. Sıcak giriş ile soğuk çıkış aynı köşede, soğuk giriş ile sıcak çıkış karşı köşede olmalıdır; montaj bunun tersiyse bağlantı yanlıştır. Yeni devreye alınan ve hiç tasarım sıcaklığına ulaşmamış bir eşanjörde, kirlenme aranmadan önce bağlantı yönü kontrol edilir. Bu, dakikalar içinde elenen ya da doğrulanan bir nedendir.

11Eşanjör performansı nasıl ölçülür ve teşhis nasıl kurulur?

Eşanjör performansı, dört giriş-çıkış sıcaklığı ile iki basınç düşüşünün ölçülüp tasarım değerleriyle karşılaştırılmasıyla değerlendirilir. Ölçülmesi gereken değerler şunlardır: birincil giriş ve çıkış sıcaklığı, ikincil giriş ve çıkış sıcaklığı, iki devrenin basınç düşüşü ve mümkünse debiler. Bu altı değer, verimsizliğin nedenini büyük ölçüde tek başına belirler; ölçmeden yapılan her teşhis tahmindir.

Ölçümden nedene giden mantık şöyle işler. Çıkış sıcaklığı düşük ve basınç kaybı da artmışsa, akış kesiti daralmıştır; neden kireç ya da tortu tıkanmasıdır. Çıkış sıcaklığı düşük ama basınç kaybı da düşmüşse, debi azalmıştır; neden pompa ya da vana kaynaklı hidrolik yetersizliktir. Çıkış düşük, basınç normal ama yaklaşım sıcaklığı büyümüşse, yüzeyde ince bir kireç ya da biyofilm vardır. Bir taraf soğuk kalıyorsa o devrede hava ya da tıkanma vardır. Bu dört imza, çözümü doğrudan gösterir.

Isıl performans kontrolünün özü, ölçülen ısı gücünü tasarım gücüyle karşılaştırmaktır. Bir devrenin ısı gücü, o devrenin debisi, suyun özgül ısısı ve giriş-çıkış sıcaklık farkının çarpımıyla bulunur. Ölçülen güç tasarım gücünün belirgin altındaysa cihaz verimsizdir ve yukarıdaki dört imza hangi nedene bakılacağını söyler. Eşanjör performansı nasıl ölçülür sorusunun cevabı bu karşılaştırmadır; eşanjör ısıl performans kontrolü tek bir cihaz ölçümü değil, bu altı değerin tasarımla kıyaslanmasıdır.

12Adım adım eşanjör verimsizlik teşhis prosedürü

Verimsizlik teşhisi, ucuz ve hızlı elenen nedenlerden başlayıp pahalı işlemlere doğru ilerleyen sıralı bir prosedürle yapılır. Aşağıdaki numaralı adımlar, önce dakikalar içinde kontrol edilebilecek nedenleri eleyip, ancak gerektiğinde temizlik gibi maliyetli işlemlere geçmeyi sağlar. Sıra önemlidir; en sık hata, ilk adımları atlayıp doğrudan cihazı sökmektir.

• Adım 1: Tasarım değerlerini bulun. Devreye alma raporundan ya da cihaz etiketinden tasarım giriş-çıkış sıcaklıklarını, debileri ve basınç düşüşlerini not edin; kıyaslanacak referans budur.
• Adım 2: Dört sıcaklığı ölçün. Birincil ve ikincil giriş-çıkış sıcaklıklarını ölçün, yaklaşım sıcaklığını ve her devrenin ΔT'sini hesaplayın.
• Adım 3: İki basınç düşüşünü ölçün. Her devrenin giriş-çıkış basınç farkını ölçüp tasarım değeriyle karşılaştırın; artış varsa kesit daralması vardır.
• Adım 4: Havayı eleyin. Üst pürjörden hava alın; çıkış sıcaklığı hemen düzeliyorsa neden havadır, prosedür burada biter.
• Adım 5: Debiyi kontrol edin. Pompa çalışıyor mu, süzgeç tıkalı mı, balans vanası kısık mı bakın; debi tasarımın altındaysa hidrolik nedendir.
• Adım 6: Bağlantı ve boyutlandırmayı sorgulayın. Cihaz hiç doğru sıcaklık verdi mi? Vermediyse ters bağlantı ya da küçük seçim araştırın.
• Adım 7: Kirlenmeye karar verin. Basınç kaybı arttı ve yaklaşım sıcaklığı büyüdüyse yüzey kirlidir; temizlik planlayın.
• Adım 8: İç kaçağı kontrol edin. Devre basınçları birbirine karışıyorsa ya da su kalitesi değiştiyse basınç testiyle conta ve plakayı sınayın.

13Sayısal örnek: kirlilik faktörünün U ve kapasiteye etkisi

Bu örnek, plaka yüzeyindeki ince bir kireç tabakasının ısı geçiş katsayısını ve dolayısıyla kapasiteyi nasıl düşürdüğünü sayılarla gösterir. Temiz bir plakalı eşanjörün toplam ısı geçiş katsayısı U temiz = 4000 watt bölü metrekare kelvin olsun. Bu, iyi tasarlanmış bir su-su plakalı eşanjör için tipik bir değerdir. Yüzey alanı A = 8 metrekare ve ortalama sıcaklık farkı ΔTm = 12 kelvin kabul edelim.

Temiz cihazın ısı gücü şöyle hesaplanır: Q temiz = U temiz × A × ΔTm = 4000 × 8 × 12 = 384.000 watt, yani yaklaşık 384 kilovat. Şimdi plaka yüzeyinde kirlilik faktörü Rf = 0,00015 metrekare kelvin bölü watt olan ince bir kireç tabakası oluştuğunu varsayalım. Kirli U, temiz direncin tersine kirlilik direncinin eklenmesiyle bulunur: 1 bölü U kirli = 1 bölü U temiz artı Rf. Yani 1 bölü U kirli = 1 bölü 4000 artı 0,00015 = 0,00025 artı 0,00015 = 0,00040.

Buradan U kirli = 1 bölü 0,00040 = 2500 watt bölü metrekare kelvin bulunur. Kirli cihazın gücü ise Q kirli = 2500 × 8 × 12 = 240.000 watt, yani 240 kilovattır. Sonuç çarpıcıdır: gözle zor görülen 0,15 milimetre mertebesindeki bir kireç tabakası, U'yu 4000'den 2500'e, kapasiteyi 384 kilovattan 240 kilovata düşürmüştür. Kapasite kaybı yüzde 37,5'tir. Bu örnek, neden ince bir kirecin bile çıkış sıcaklığını hissedilir biçimde düşürdüğünü açıklar; U'daki her düşüş, güce doğrudan yansır.

14İkinci sayısal örnek: yaklaşım sıcaklığından U düşüşünü okumak

Bu örnek, sahada U'yu doğrudan ölçmeden, yaklaşım sıcaklığındaki değişimden kirlenmeyi nasıl saptayacağınızı gösterir. Bir ısıtma eşanjöründe birincil devre 80 santigrat derece girip 60 santigrat dereceyle çıkıyor, ikincil devre 50 santigrat derece girip 70 santigrat dereceyle çıkıyor olsun. Devreye alma günü ölçülen yaklaşım sıcaklığı, birincil çıkış eksi ikincil giriş = 60 eksi 50 = 10 santigrat derecedir.

Bir yıl sonra aynı debilerde ölçüm tekrarlanıyor. Birincil giriş yine 80 santigrat derece, ikincil giriş yine 50 santigrat derece, ama ikincil çıkış artık 70 yerine 64 santigrat derecede kalıyor ve birincil çıkış 60 yerine 66 santigrat dereceye yükseliyor. Yeni yaklaşım sıcaklığı 66 eksi 50 = 16 santigrat derecedir. Yaklaşım sıcaklığı 10'dan 16 santigrat dereceye çıkmış, yani yüzde 60 büyümüştür. Debiler değişmediğine göre bu artışı açıklayan tek neden, ısı geçiş katsayısı U'nun düşmesidir.

İkincil devredeki ısı gücü de bu düşüşü doğrular. Devreye alma günü ikincil ΔT = 70 eksi 50 = 20 kelvin iken, bir yıl sonra ΔT = 64 eksi 50 = 14 kelvindir. Debi sabit olduğu için ısı gücü doğrudan ΔT ile orantılıdır; güç 20 birimden 14 birime, yani yüzde 30 düşmüştür. Bu iki gözlem, yani büyüyen yaklaşım sıcaklığı ve düşen ikincil ΔT, kirlenmenin kesin ısıl parmak izidir. Cihazı sökmeden, yalnız termometreyle kirlenme teşhis edilmiştir.

15Verimsizlik teşhisinden çözüme: hangi neden hangi işlemle giderilir?

Doğru teşhis, çözümü doğrudan belirler; her neden farklı bir işlemle giderilir ve yanlış işlem para ile zaman kaybettirir. Kireç ve biyofilm kaynaklı kirlenme kimyasal temizlikle, tortu ve iri katı tıkanması mekanik temizlikle, debi kaynaklı düşüş hidrolik ayarla, hava birikmesi pürjle, iç kaçak conta ya da plaka değişimiyle, küçük seçim plaka ilavesiyle çözülür. Teşhis olmadan çözüm seçmek, ateşi ölçmeden ilaç yazmaya benzer.

Kimyasal temizlik, yerinde yıkama yöntemiyle uygulanır ve verimsizlik nedeni kireç olan cihazların büyük çoğunluğunu kurtarır. Cihaz sökülmeden, uygun bir asidik ya da nötr temizleyici çözelti pompayla plaka aralıklarından dolaştırılır; kireç çözülür ve yıkanır. Bu işlem birikimin kimyasına göre seçilir ve nötralizasyonla bitirilir. Kimyasal temizlik burada verimsizlik çözümlerinden yalnız biri olarak geçilir; yerinde temizliğin ayrıntılı yordamı ayrı bir yazının konusudur ve burada teşhis odağı korunur.

Contalı plakalı tiplerde çözüm mekanik de olabilir: cihaz açılıp plakalar tek tek fırçayla temizlenir, aşınan contalar yenilenir. Kaynaklı ve lehimli tiplerde açma mümkün değildir; tek yol kimyasal yıkamadır. Debi kaynaklı düşüşte pompa ve vana devreye alınır, süzgeç temizlenir. Küçük seçimde contalı tipe plaka eklenir. Sistem tarafında ısı kaynağı da doğru boyutta olmalıdır; kazan sistemleri seçenekleri /urunler/isitma-sistemleri/kazan-sistemleri ve kullanım suyu depolama için boyler seçenekleri /urunler/isitma-sistemleri/boyler sayfalarında listelenmiştir.

16Farklı sistemlerde eşanjör verimsizliği nasıl fark edilir?

Eşanjör verimsizliğinin belirtisi bağlı olduğu sisteme göre farklı görünür; aynı neden konut sıcak suyunda, bölgesel ısıtmada ya da havuzda başka şikâyet üretir. Belirtiyi doğru okumak için cihazın hangi görevle çalıştığını bilmek gerekir. Aşağıdaki tipik uygulamalar, verimsizliğin sahadaki farklı yüzlerini gösterir ve teşhisin bağlama göre nasıl daraltıldığını anlatır.

Konut ve otel sıcak kullanım suyu eşanjörlerinde en sık belirti, musluk suyunun beklenen sıcaklığa ulaşmamasıdır ve neden çoğu zaman kireçtir çünkü şebeke suyu sert ve sıcaklık yüksektir. Bu uygulamada besleme suyunun yumuşatılması hem eşanjörü hem bağlı boyleri korur; sıcak su üretimi mimarisi için /blog/otel-ve-hastane-icin-hidrofor-secimi yazısındaki debi ve eşzamanlılık mantığı da yol göstericidir. Kazan tarafında bir Buderus kazan, Viessmann kazan ya da Baymak kazan doğru kapasitede olsa bile, eşanjör kireçliyse sıcak su yetersiz kalır; sorun ısı kaynağında değil aktarımdadır.

Bölgesel ısıtma ve merkezî sistem eşanjörlerinde belirti, sekonder gidiş sıcaklığının ayar değerine ulaşamaması ve pompanın sürekli tam devirde çalışmasıdır. Havuz eşanjörlerinde ise su ısınma süresinin uzaması ve klor kaynaklı korozyonun contayı yıpratması öne çıkar; havuz suyu tarafında filtrasyon çözümleri /urunler/aritma-sistemleri/filtrasyon-sistemleri sayfasında ele alınır. Boyler serpantinli sistemlerde bir Kodsan boyler serpantini de bir eşanjördür ve kireçlendiğinde aynı düşük çıkış belirtisini verir. Her uygulamada teşhis aynı altı ölçüme dayanır; değişen yalnız belirtinin görünürlük biçimidir.

17Marka ve model tarafında verimlilik farkı var mıdır?

Marka ve model seçimi eşanjörün baştan verimini ve kirlenmeye direncini etkiler, ama iyi bir cihaz da yanlış işletmeyle verimsizleşir; bir plakalı eşanjör verim kaybı yaşadığında bunun ne kadarının cihazdan, ne kadarının işletmeden geldiğini ayırmak gerekir. Plaka deseni, plaka malzemesi ve conta kalitesi cihazlar arasında farklıdır; balık sırtı desenli plakalar türbülansı artırıp U'yu yükseltirken, kolay açılabilen contalı çerçeveler bakımı ve plaka ilavesini kolaylaştırır. Portföyümüzde plakalı eşanjör tarafında Tanpera bulunur; bir Tanpera plakalı eşanjör, contalı yapısı sayesinde açılıp temizlenmeye ve gerektiğinde plaka eklenmeye uygundur.

Cihaz seçiminde verimi belirleyen üç somut özellik vardır. Birincisi plaka deseni: yüksek türbülans üreten desen aynı yüzeyde daha yüksek U verir ama basınç kaybı da artar. İkincisi plaka malzemesi: paslanmaz 316 kalite, klorlu ve agresif sularda 304'e göre daha uzun ömür sağlar. Üçüncüsü conta malzemesi: çalışma sıcaklığına uygun conta, iç kaçak riskini baştan azaltır. Bir Tanpera eşanjör seçilirken bu üç özellik uygulamanın suyuna ve sıcaklığına göre belirlenir; portföydeki markalar /markalar sayfasında listelenmiştir.

Marka farkı, teşhis mantığını değiştirmez. Hangi marka olursa olsun verimsizlik aynı altı ölçümle teşhis edilir ve aynı nedenlere iner. İyi bir cihaz kirlenmeyi geciktirir, bakımı kolaylaştırır ve doğru malzemeyle iç kaçağı azaltır; ama sert suyu yumuşatmadan, devreyi filtrelemeden ve doğru debiyle işletmeden hiçbir marka verimini korumaz. Doğru marka, iyi işletmenin yerine geçmez; onu tamamlar.

18Sık yapılan 5 hata

Eşanjör verimsizliği teşhisinde tekrarlanan beş hata, hem yanlış çözüme para harcatır hem gerçek nedeni gizler. Bu hatalar sahada o kadar yaygındır ki, çoğu "eşanjör bozuk" şikâyetinin arkasında aslında bunlardan biri yatar. Aşağıdaki liste, teşhise başlamadan önce elenmesi gereken düşünce hatalarıdır.

• Ölçmeden karar vermek: Çıkış sıcaklığı düştü diye doğrudan cihazı söküp temizlemek. Basınç ve yaklaşım sıcaklığı ölçülmeden yapılan teşhis tahmindir ve çoğu zaman tertemiz plakalar bulunur.
• Havayı atlamak: Beş dakikada elenecek hava birikmesini kontrol etmeden pahalı kimyasal temizliğe geçmek. Üst pürjörden hava almak, en ucuz ve en hızlı teşhis adımıdır.
• Debiyi kirlenmeyle karıştırmak: Pompa yorulmuş ya da süzgeç tıkalıyken eşanjörü suçlamak. Düşük çıkış sıcaklığı, basınç kaybı düşükse kirlenme değil debi sorunudur.
• Küçük seçimi kireç sanmak: İlk günden düşük çalışan cihazı yıllarca temizletmek. Devreye alma raporu doğru sıcaklığı hiç göstermediyse sorun boyutlandırmadır.
• Besleme suyunu görmezden gelmek: Sert suyu yumuşatmadan sürekli temizlik yaptırmak. Su yumuşatılmazsa kireç aylar içinde geri gelir ve temizlik masrafı tekrarlanır.

19Devreye alma kontrol listesi

Bu kontrol listesi, bir eşanjörü ilk devreye alırken ya da temizlik sonrası tekrar servise verirken verimin doğru ölçüde başladığını güvence altına alır. Listedeki her madde, ileride verimsizlik teşhisini kolaylaştıracak bir referans oluşturur; özellikle ilk ölçümlerin kaydı, sonraki bakımların kıyas noktasıdır. Kontrol listesi atlanırsa, cihaz ilerideki teşhislerde referanssız kalır.

• Tasarım değerlerini kaydedin: Birincil ve ikincil tasarım giriş-çıkış sıcaklıklarını, debileri ve basınç düşüşlerini cihaz etiketine ya da bakım defterine yazın.
• Bağlantı yönünü doğrulayın: Karşıt akış kuralına göre sıcak giriş ile soğuk çıkışın konumunu plaka oklarıyla karşılaştırın; paralel bağlantı olmadığından emin olun.
• Devreyi doldurup pürjleyin: Sistemi doldururken ve ilk çalıştırmada havayı üst pürjörden tam alın; hava cebi kalmadığını çıkış sıcaklığının stabilliğiyle doğrulayın.
• İlk yaklaşım sıcaklığını ölçün: Devreye alma günü dört sıcaklığı ölçüp yaklaşım sıcaklığını ve iki ΔT'yi kaydedin; bu, gelecekteki tüm teşhislerin referansıdır.
• İki basınç düşüşünü ölçün: Her devrenin giriş-çıkış basınç farkını ölçüp not edin; bu değer ilerideki tıkanma teşhisinin başlangıç noktasıdır.
• Filtre ve pislik tutucuyu takın: Her devre girişine katıyı tutacak süzgeç takıldığını ve temiz olduğunu doğrulayın.
• Besleme suyu sertliğini kontrol edin: Sert su bölgesinde yumuşatma sisteminin devrede olduğunu ve suyun sertlik değerini ölçün.
• Sızdırmazlığı test edin: Cıvata sıkma torkunu üreticinin değerine getirin ve devre basıncında dış ya da iç kaçak olmadığını gözleyin.

20Eşanjör verimliliğini korumanın periyodik bakım mantığı

Eşanjör verimini korumak, arıza çıkınca müdahale etmek yerine periyodik ölçümle kirlenmeyi erken yakalamaya dayanır. En düşük maliyetli strateji, cihaz durana kadar beklemek değil, yaklaşım sıcaklığı ve basınç düşüşünü belirli aralıklarla ölçüp eğilimi izlemektir. Bu iki değer yavaşça kötüleşmeye başladığında, henüz kimse şikâyet etmeden temizlik planlanır ve büyük kapasite kayıpları önlenir.

Periyodik bakım aralığı suyun sertliğine ve sıcaklığına göre belirlenir. Sert su ve yüksek sıcaklıkta kireçlenme hızlıdır; bu koşulda yaklaşım sıcaklığı altı ayda bir ölçülmelidir. Yumuşatılmış su ve orta sıcaklıkta yıllık ölçüm yeterli olabilir. Ölçülen yaklaşım sıcaklığı devreye alma değerinin belirgin üzerine çıktığında temizlik zamanı gelmiştir; sabit bir takvim yerine ölçüme dayalı bakım hem gereksiz temizliği hem geç kalmayı önler.

Bakımın kalıcı yarısı, kirlenmeyi baştan azaltan önlemlerdir. Besleme suyunun yumuşatılması kirecin ana kaynağını keser; devre girişine konan pislik tutucu tortu ve katıyı durdurur; doğru doldurma ve otomatik pürjör hava birikmesini önler. Bu üç önlem birlikte uygulandığında temizlik aralıkları belirgin biçimde uzar. Verimliliği korumak, temizlik sıklığını artırmak değil, kirlenme nedenlerini kaynağında azaltmaktır.

21Sık Sorulan Sorular

Eşanjörün çıkışı neden aniden değil de yavaş yavaş düştü?

Yavaş düşüş, kireç ya da biyofilm kaynaklı kademeli kirlenmenin tipik imzasıdır. Kireç yüzeyde ay ay birikir ve U'yu her seferinde biraz düşürür; bu yüzden çıkış sıcaklığı bir anda değil, haftalar boyunca yavaşça geriler. Ani düşüş ise genelde hava girmesi, pompa durması ya da vana kapanması gibi hidrolik bir olaydır ve farklı teşhis gerektirir.

Eşanjör basınç kaybı arttıysa mutlaka kireç mi vardır?

Artan basınç kaybı akış kesitinin daraldığını gösterir ve en yaygın nedeni kireç ya da tortu birikimidir. Ancak kısılmış bir vana, tıkanmış bir süzgeç ya da yanlış ölçüm de aynı belirtiyi verebilir. Kesin karar için basınç kaybını debiyle birlikte değerlendirmek gerekir; debi sabitken artan basınç kaybı, kesit daralmasının, yani birikimin güçlü kanıtıdır.

Yaklaşım sıcaklığının büyümesi tek başına yeterli teşhis midir?

Büyüyen yaklaşım sıcaklığı, ısı geçiş katsayısının düştüğünü ve yüzeyde direnç arttığını güçlü biçimde gösterir. Tek başına kirlenmeyi işaret eder ama havadan mı, kireçten mi, biyofilmden mi kaynaklandığını söylemez. Basınç kaybı ölçümüyle birleştirildiğinde ayrım netleşir: basınç da arttıysa fiziksel tıkanma, basınç normalse ince yüzey kirlenmesi vardır.

Kimyasal temizlik eşanjörü her zaman kurtarır mı?

Kimyasal temizlik, kireç ve biyofilm kaynaklı verimsizliğin büyük çoğunluğunu giderir ama her sorunu çözmez. İç kaçak, ters bağlantı ya da baştan küçük seçim gibi nedenlerde temizlik işe yaramaz çünkü sorun yüzey kirliliği değildir. Bu yüzden temizliğe karar vermeden önce teşhis yapılmalı; yanlış nedene uygulanan temizlik hem parayı hem contaların ömrünü boşa harcar.

Eşanjörde hava olduğunu nasıl kesin anlarım?

Havanın en kesin işareti, cihazın üst bölgesinin alt bölgesine göre belirgin biçimde soğuk kalması ve üst pürjörden hava alındığında çıkış sıcaklığının hemen toparlanmasıdır. Elle dokunulduğunda üst-alt sıcaklık farkı hissedilir. Hava, teşhiste en hızlı ve en ucuz doğrulanan nedendir; bu yüzden pahalı işlemlere geçmeden önce mutlaka kontrol edilir.

Contası bozulan plakalı eşanjör tamir edilir mi?

Contalı plakalı eşanjörlerde bozulan conta takımı yenilenebilir; çerçeve açılır, plakalar temizlenir ve conta değiştirilerek cihaz servise döner. Bu, yeni cihaz almaktan çok daha ekonomiktir. Kaynaklı ve lehimli tiplerde ise conta yoktur; iç kaçak varsa plaka paketi komple değişir. Cihaz tipini bilmek, tamirin mümkün olup olmadığını baştan belirler.

Debiyi artırmak eşanjörün verimini yükseltir mi?

Debiyi artırmak U'yu bir miktar yükseltir çünkü türbülans ve ısı taşınımı artar, ama bu bir sınıra kadardır. Aşırı debi basınç kaybını debinin karesiyle büyütür, pompa enerjisini savurur ve kirlenmeyi çözmez. Verimsizlik kirlenmeden geliyorsa debiyi artırmak yalnız belirtiyi maskeler; asıl neden yüzey kirliliğiyse temizlik gerekir, debi ayarı değil.

Eşanjör bir yılda kireçlendiyse ne yapmalıyım?

Bir yılda kireçlenen bir eşanjörde kök neden neredeyse her zaman sert besleme suyudur; sadece temizlemek sorunu bir yıl sonra geri getirir. Kalıcı çözüm, besleme suyunu yumuşatmaktır; yumuşatma sistemi kirecin kaynağını keser ve temizlik aralığını yıllara uzatır. Su yumuşatma seçenekleri ile temizlik birlikte planlandığında hem masraf hem verim kaybı azalır.

Isı kaynağı yeterliyken eşanjör verimsizse sorun nerede?

Kazan ya da ısı kaynağı doğru kapasitedeyken çıkış hâlâ düşükse, sorun ısı üretiminde değil ısının aktarımındadır; yani eşanjörde ya da bağlı hidrolikte. Bu durumda kaynağı büyütmek işe yaramaz; yaklaşım sıcaklığı ve basınç kaybı ölçülüp eşanjörün kendisi teşhis edilir. Doğru kapasiteli bir kazan bile kireçli bir eşanjörün arkasında istenen sıcaklığı veremez.

Verimsizliği önlemek için en önemli tek önlem hangisidir?

Tek bir önlem seçmek gerekirse, sert su bölgesinde besleme suyunu yumuşatmaktır; çünkü verimsizliğin en yaygın nedeni olan kirecin kaynağını keser. İkinci en önemli önlem, devre girişine pislik tutucu koymaktır. Bu iki önlem birlikte, eşanjörün ömrü boyunca yaşayacağı verim kayıplarının büyük kısmını baştan engeller.
