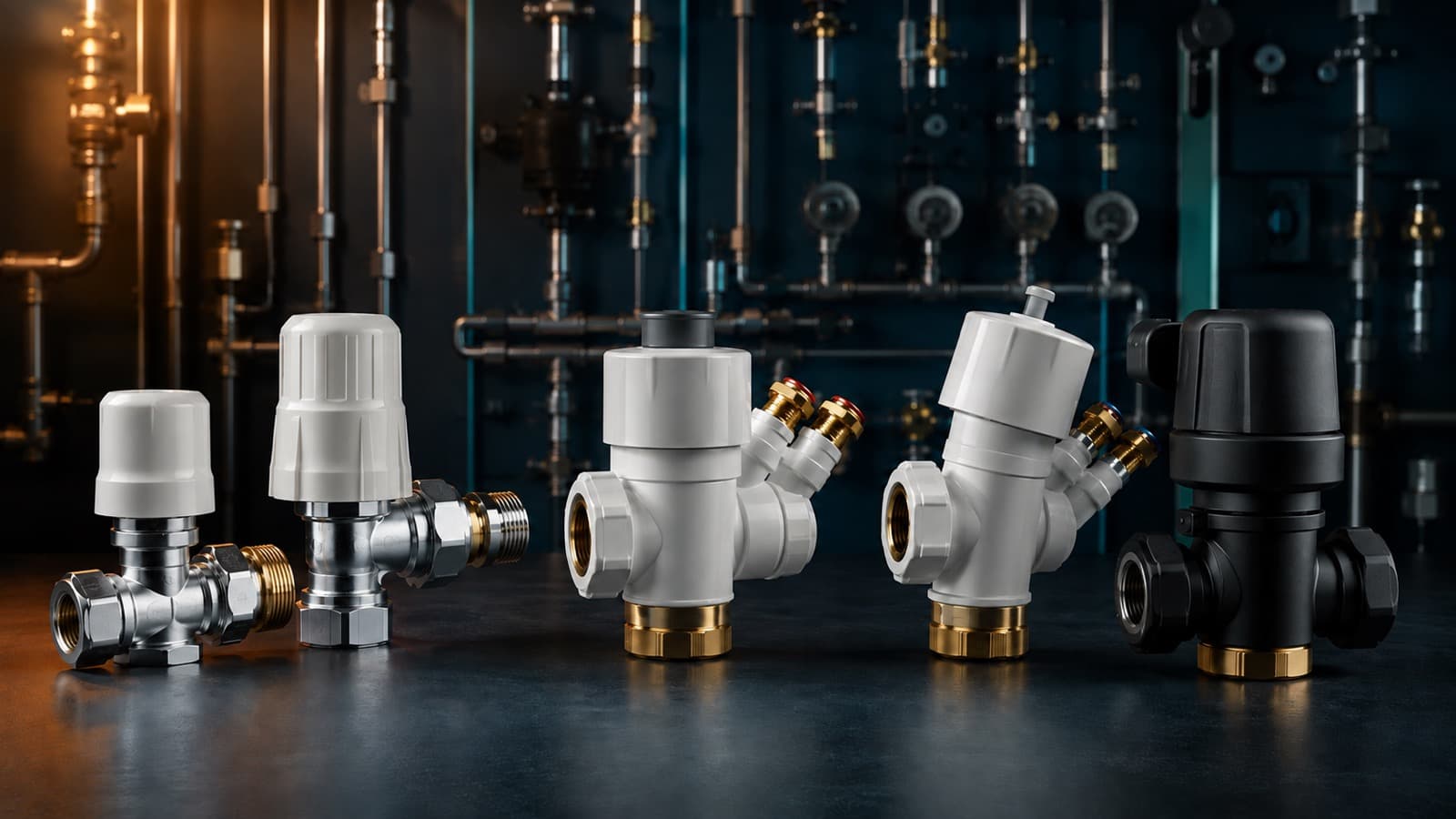

Danfoss HVAC Ürünleri: Hangi Ürün Nerede Kullanılır?

Danfoss HVAC ürünleri; termostatik radyatör vanaları, balans vanaları, motorlu vanalar ve aktüatörler, basınç/sıcaklık kontrol vanaları, basınç şalterleri ile transmitterler ve bölgesel ısıtma ekipmanlarından oluşan kapsamlı bir ailedir. Her ürün grubu belirli bir devrede, belirli bir problemi çözmek için tasarlanmıştır ve bu yazı her aileyi uygulama yerine göre haritalamaktadır.

Bu yazıda sırasıyla şunları bulacaksınız:

• Danfoss termostatik radyatör vanasının çalışma prensibi, Kv hesabı ve devre içindeki rolü
• Statik balans vanası dinamik farkı ve hangi sistemde hangisi tercih edilir
• Motorlu vanalar ve aktüatörlerin 2 yollu / 3 yollu ayrımı ile kontrol sinyali tipleri
• PICV nedir nasıl çalışır, büyük sistemlerdeki önemi ve sayısal seçim örneği
• Basınç şalteri transmitter farkı ve devredeki konumları
• Bölgesel ısıtma ekipmanları, district heating diferansiyel basınç vanası ve kompakt istasyon mantığı
• Devreye alma kontrol listesi ve sık sorulan sorular

01Danfoss termostatik radyatör vanası nedir ve hangi devrede kullanılır?

Danfoss termostatik radyatör vanası (TRV), radyatöre giren sıcak su debisini oda sıcaklığına bağlı olarak otomatik kesen veya açan, termal olarak tahrik edilen bir vanadadır. Oda sıcaklığı hedef değere ulaştığında gövdedeki termostatik eleman genişler ve vana kapanır; sıcaklık düşünce eleman büzülür ve vana açılır. Bu sayede her oda bağımsız sıcaklıkta kontrol edilir, ısı kaynağına olan gereksiz talep azalır ve enerji tüketimi düşer.

TRV bir radyatör devresinin giriş vanasıdır. Temel devre şöyle işler: kazan veya ısı pompasından gelen sıcak su, dağıtım borusuyla her radyatöre gider; TRV radyatörün girişinde debiye kapıcılık eder, radyatörün çıkışında ise kilisanlı bir vana veya termostatik dönüş vanası bulunur. Bu iki vana birlikte radyatörün hem girişini hem dönüşünü kontrol eder. Danfoss RA serisi bu ailenin yaygın örneğidir; gövde seçiminde bağlantı tipini (dişli, flanşlı), gövde boyutunu ve maksimum çalışma basıncını (PN seriye göre değişir) doğrulamak gerekir.

Danfoss trv seçimi yapılırken belirleyici üç kriter şunlardır: bağlantı çapı ve tipi, Kv değeri (tam açık debideki akış katsayısı) ve termostatik baş uyumu. Kv değeri yetersiz seçilirse radyatör tam ısıtma kapasitesine ulaşamaz; fazla seçilirse oda sıcaklığı kontrolü kaba kalır ve avcılama (hunting) yaşanır. Danfoss ra termostatik vana kv değerleri Kv 0,13 ile yaklaşık 0,80 m³/h arasında çeşitli seçeneklerde gelir; montaj konfigürasyonuna (sağdan, soldan, düz, açılı) göre gövde tipi ayrıca seçilir.

02Statik balans vanası dinamik farkı nedir ve neye göre seçilir?

Balans vanası, bir dağıtım sisteminde debinin ölçülmesini ve ayarlanmasını sağlayan bir vanadadır. Amacı, sistemdeki tüm ısıtma devrelerinin tasarımdaki debiye sahip olmasını garantilemektir. Balans vanası olmayan sistemlerde pompaya yakın devreler aşırı debi alır, uzaktaki devreler ise tasarım debisinin altında kalır; bu dengesizlik bazı radyatörlerin hiç ısıtmamasına, bazılarının ise fazla ısıtmasına yol açar.

Statik balans vanası dinamik farkı şu şekilde özetlenir: statik vana elle sabit bir ayar yapılarak bırakılır, sistem koşulları değiştiğinde kendi konumunu değiştirmez. Danfoss MSV-BD ve benzeri seriler bu kategoridedir; üzerinde ölçme nipelleri bulunur ve devreye alma sırasında debi okunarak ayar yapılır. Statik vana, sistem çalışırken yük değişmesine rağmen sabit konumda kalır; bu yüzden kısmi yük koşullarında diğer devrelere olan etki azalmaz.

Dinamik basınç bağımsız balans vanası (PICV veya PIBCV), tek bir gövdede hem diferansiyel basınç kontrolü hem debi sınırlamasını birleştirir. Danfoss AB-QM ve AB-PM serileri bu gruptadır. Dinamik vana, diferansiyel basınç değişiminden bağımsız olarak üzerinden geçen debiyi sabit tutar; sirkülasyon pompası devri değişse de, komşu bir devre kapansa da kendi devresindeki debi ayarlanan değerde kalır. Bu özellik, değişken debili (VVS) büyük sistemlerde dengelemeyi son derece kolaylaştırır. /urunler/vana-sistemleri/kontrol-vanalari sayfasındaki dinamik balans vanaları bu mantığı taşıyan ürünleri kapsamaktadır.

03Motorlu vanalar ve aktüatörler: 2 yollu 3 yollu vana farkı

Motorlu vana, bir aktüatör (elektromotor veya termal tahrik) tarafından açılıp kapatılan ya da kısmen konumlandırılan kontrol vanasıdır. Danfoss VF, VB ve AMV serisi gövde-aktüatör kombinasyonları bu ailenin tipik örnekleridir. Motorlu vana, bir BMS (bina otomasyon sistemi) veya termostat tarafından üretilen kontrol sinyaline göre pozisyon alır ve sistemin ısıtma ya da soğutma kapasitesini modüle eder.

2 yollu 3 yollu vana farkı pratikte şöyle görünür: 2 yollu motorlu vana tek bir akış yolunu kontrol eder ve tamamen açık, tamamen kapalı ya da oransal pozisyona gider. Tipik kullanımı fan coil devreleri, soğuk su hatları, ısıtma devresi girişleri ve fanlı konvektörlerin su tarafıdır. 2 yollu vana kapandığında sistemin toplam debisi azalır; bu yüzden değişken debili pompalarla veya diferansiyel basınç valfıyla birlikte çalışmalıdır.

3 yollu motorlu vana, debisi sabit kalan bir sistemde sıcaklığı karıştırarak veya dağıtarak kontrol eder. Üç bağlantı noktası vardır: A (sıcak giriş), B (soğuk giriş ya da dönüş) ve AB (karışım çıkışı). Karıştırıcı modda A ile B karıştırılarak AB'den sabit debide istenilen sıcaklıkta su gönderilir; bu düzen özellikle yerden ısıtma devresinin kazan devresinden ayrılması ve sıcaklık düşürülmesinde yaygındır. Dağıtıcı modda ise AB'den gelen akış A veya B'ye yönlendirilir; yedekleme veya yönlendirme uygulamalarında kullanılır.

Danfoss motorlu vana kontrol sinyali seçimi uygulamanın karmaşıklığına ve BMS gereksinimine göre belirlenir. On/off kontrol, yalnız tam açık ve tam kapalı ihtiyacı olan devreler için yeterlidir. 0-10 V DC oransal kontrol, aktüatörün açıklık yüzdesini BMS çıkış sinyaline oranlamasını sağlar; 0 V tam kapalı, 10 V tam açık anlamına gelir. 4-20 mA tipi ise yüksek gürültülü veya uzun kablo mesafeli endüstriyel ortamlarda tercih edilir. Danfoss amv aktüatör ailesi; AMV 10, AMV 13, AMV 20 ve üzeri serilerde on/off ve oransal tiplerde üretilmektedir. Hangi serinin hangi vana gövdesiyle eşleştiği üretici data sayfasından doğrulanmalıdır. /urunler/vana-sistemleri/motorlu-vanalar sayfasında bu kategorinin bütünü görülebilir.

04Basınç bağımsız kontrol vanası PICV nedir nasıl çalışır?

Mühendislik ekiplerimizde en sık sorulan sorulardan biri şudur: picv nedir nasıl çalışır? Basınç bağımsız kontrol vanası (PICV), tek bir gövdede diferansiyel basınç regülatörü, debi sınırlayıcı ve kontrol vanası işlevlerini birleştiren ürün ailesidir. Danfoss ab-qm seçimi bu ailenin en yaygın örneğidir; aynı zamanda AB-PM serisi de bu gruba girer. PICV olmayan sistemlerde basınç değişimlerine karşı debi kontrolü güçleşir; BMS sistemi vanaları modüle etse bile gerçek debi hedeften sapabilir.

PICV'nin temel avantajı, diferansiyel basınç 20-100 kPa (ürüne göre) aralığında değişse bile vana konumuna karşılık gelen debinin değişmemesidir. Bu özellik iki önemli sonuç doğurur. Birincisi, devreye alma kolaylaşır: her devre için ayrı statik balans hesabı ve saha ayarı gerekmez; PICV üzerindeki debi sınırlama ayarlanır ve sistem otomatik dengelenir. İkincisi, enerji verimliliği artar: değişken debili (VVS) sistemde pompa kısmi yükte daha düşük devir ve daha az enerji harcar.

Danfoss picv dinamik balans mantığında diferansiyel basınç değişiminin neden önemi olduğunu şöyle açıklamak gerekir: değişken debili bir sistemde bazı vanalar kapandığında sistem basıncı yükselir; bu, açık kalan devrelerin debisini artırır ve oda sıcaklıklarını hedef değerin üzerine çıkarır. Danfoss picv dinamik balans mekanizması bu basınç artışını kendi diferansiyel basınç regülatörüyle absorbe eder ve devrenin debisini sabit tutar.

Danfoss kontrol vana seçim kriterleri şu şekilde özetlenir: maksimum ayarlanabilir debi (Qmax), diferansiyel basınç çalışma aralığı, bağlantı çapı ve kontrol sinyali tipi. Qmax, devrenin tasarım debisini karşılamalıdır. Diferansiyel basınç ise tüm çalışma koşullarında PICV'nin aktif bölgesinde kalmalıdır; çok düşük basınçta vana tam açık konuma geçer ve debi kontrolü yapamaz, çok yüksekte ise gürültü ve kavitasyon riski artar. /urunler/vana-sistemleri/kontrol-vanalari sayfasında bu kriterlere uyan ürünler listelenmektedir.

PICV seçiminin bir diğer önemli boyutu gürültü kriteridir. Yüksek diferansiyel basınç altında küçük Kv'li bir vana çalıştığında kavitasyon sesi oluşabilir; bu hem ekipmana zarar verir hem de ofis ve hastane gibi sessiz ortamlarda şikâyete yol açar. Tasarım diferansiyel basıncı 60 kPa'yı aşıyorsa gürültü karakteristiği ve kavitasyon indeksi (sigma) üretici katalogundan kontrol edilmelidir. Gerekirse diferansiyel basınç düşürücü (pressure independent regulator) önce eklenerek PICV aktif bandına giriş sağlanır. Bu iç içe basınç kontrolü hem kontrol kalitesini artırır hem kavitasyon riskini ortadan kaldırır.

05Basınç şalteri transmitter farkı nedir?

Basınç şalteri transmitter farkı hem tasarım hem de kullanım açısından köklüdür. Basınç şalteri, basınç belirli bir eşiği geçtiğinde veya altına düştüğünde elektrik devresini kapatan ya da açan bir açma-kapama (on/off) cihazdır. Danfoss RT, KP ve MBC serileri bu ailededir. Şalter bir pompa koruması, güvenlik kilidi veya alarm tetikleyicisi olarak kullanılır; örneğin hidrofor devrelerinde minimum basınç altında pompayı durdurmak ya da kompresör sistemlerinde yüksek basınç alarmı vermek için tercih edilir.

Transmitter (basınç sensörü), anlık basıncı sürekli ve oransal bir sinyal olarak (tipik 4-20 mA veya 0-10 V) çıkaran bir ölçüm cihazıdır. Danfoss MBS ve AKS serileri bu gruba girer. Transmitter, ölçülen değeri BMS veya kontrol paneline iletir; sistem o değere bakarak pompa devrini, vana açıklığını veya alarm durumunu belirler. Şalterden farkı, yalnız eşik değil tüm basınç aralığını sürekli ölçmesidir; bu özellik geri beslemeli, oransal kontrol uygulamalarında vazgeçilmezdir.

Sıcaklık transmitterleri de aynı mantıkla çalışır: PT100, PT1000 veya NTC sensörler anlık su sıcaklığını BMS'e iletir ve bu değer kazan, ısı pompası veya aktüatör kontrolünde geri besleme olarak kullanılır. /urunler/tesisat-ekipmanlari/manometre sayfasındaki mekanik manometreler anlık görsel okuma için, transmitterler ise otomasyon ve kayıt için kullanılır; ikisi birbirini tamamlar.

06Bölgesel ısıtma ekipmanları ve district heating diferansiyel basınç vanası

Bölgesel ısıtma (district heating), merkezi bir ısı üretim santralinden dağıtım şebekesiyle birden çok binaya ısı taşıyan sistemdir. Danfoss bu alanda komple bir ekipman ailesi sunar. Bölgesel ısıtma devresinin kalbi district heating diferansiyel basınç vanasıdır; Danfoss AVPB tipi vanalar bu kategoride öne çıkar.

Danfoss avpb ve benzeri diferansiyel basınç kontrol vanaları, şebeke basıncındaki anlık değişimlere rağmen bina girişindeki diferansiyel basıncı sabit tutarak sonraki devrelerin doğru basınçta çalışmasını sağlar. Bölgesel ısıtmada verim açısından kritik olan dönüş sıcaklığıdır: dönüş ne kadar soğuksa santral o kadar verimli çalışır. Dönüş sıcaklığı kontrol vanası ve otomatik dengeleme fonksiyonları sistemin sürdürülebilirliğini belirler.

Büyük bölgesel ısıtma ağlarında ısı sayacı heat meter zorunludur. Debimetreler ve sıcaklık sensörleriyle tüketilen ısı enerjisi (kWh) ölçülür ve faturalandırma buna göre yapılır. Danfoss Sonometer ve Sono serileri bu işlevi üstlenir. Isı sayacı heat meter doğruluğu MID direktifi (2014/32/EU) ve TS EN 1434 standardı kapsamında düzenlenir; tescil ve muayene zorunludur.

Bölgesel ısıtma istasyonu, sirkülasyon pompalarıyla birlikte /urunler/pompa-sistemleri/sirkulasyon-pompalari ve /urunler/isitma-sistemleri/kazan-sistemleri sayfalarındaki ekipmanlarla entegre planlanır.

07Danfoss termostatik radyatör vanası nasıl ayarlanır?

Danfoss termostatik radyatör vanalarında ayar, baş üzerindeki rakam konumlarıyla (genellikle 1-5 arası) yapılır. Her rakam yaklaşık bir oda sıcaklığına karşılık gelir; üretici teknik veri sayfasında bu korelasyonu belirtir, ancak gerçek sıcaklık oda izolasyonu, bina yönü ve radyatör büyüklüğüne göre değişir. Baş tamamen kapalı konumda (0 veya * işareti) antifriz işlevi görür; don tehlikesi olan hacimlerde bu konum tercih edilir.

Pratik devreye alma sırasında tüm TRV'ler tam açık konuma getirilip sistem basınçlandırılır; ardından balans vanaları ile debi dengesi sağlanır. Denge tamamlandıktan sonra TRV başları kullanıcı koşullarına göre ayarlanır. TRV ayarını değiştirmeden önce statik dengeyi tamamlamak şarttır; aksi hâlde bir devrenin ayarı diğer devrelere sıçrar ve kümülatif dengesizlik yaratır.

08Sayısal hesap örneği 1: Danfoss TRV Kv değeri doğrulama

Bir radyatörün tasarım debisi 0,06 m³/h, radyatör devresi diferansiyel basıncı 15 kPa (0,15 bar) olarak verilmiş olsun. Vana akış katsayısı Kv formülü şudur: Kv = Q ÷ √(ΔP / 1 bar); burada Q m³/h, ΔP bar cinsinden diferansiyel basınçtır.

Hesap: Kv = 0,06 ÷ √0,15 = 0,06 ÷ 0,387 = 0,155 m³/h.

Bu değer seçim kataloğunda 0,13 ile 0,20 m³/h arasındaki bir gövde boyuna karşılık gelir. Kv 0,13 olan gövde seçilirse tam açık konumda debi 0,13 × √0,15 = 0,050 m³/h olur ve radyatör tasarım kapasitesinin yüzde seksenüçüne ulaşır. Kv 0,20 seçilirse debi 0,20 × √0,15 = 0,077 m³/h bulunur; bu tasarım debisinin yüzde yirmibeş üzerindedir ve oda kontrolü kaba kalır. Bu aralıkta Kv 0,16 veya 0,18 olan gövde, tasarım debisini doğrudan karşıladığı için öncelikli seçimdir. Danfoss ra termostatik vana kv katalog değerleri bu aralıkta birden çok boyut sunar; doğru seçim hesabın sonucuna dayanmalıdır.

09Sayısal hesap örneği 2: Danfoss AB-QM PICV debi ve basınç aralığı kontrolü

Bir fan coil devresi için PICV seçimi yapıldığı varsayılsın. Tasarım debisi 0,45 m³/h, beklenen diferansiyel basınç değişim aralığı 15-80 kPa. Danfoss ab-qm seçimi için aktif diferansiyel basınç aralığının 20-100 kPa olduğu kabul edilsin (seriye göre değişir; üretici katalogdan doğrulanmalıdır).

Kontrol: Minimum diferansiyel basınç 15 kPa, PICV aktif alt sınırı 20 kPa. Bu 5 kPa'lık açık, minimum basınç koşulunda PICV'nin pasif bölgeye gireceğini gösterir. Çözüm: pompanın minimum devri, diferansiyel basıncı 20 kPa üzerinde tutacak şekilde sınırlandırılmalı; ya da daha düşük aktif bant sınırı olan PICV serisi seçilmelidir. Maksimum tarafta ise 80 kPa < 100 kPa sınırı olduğundan üst sınır sorun yaratmaz. Bu hesap, PICV seçiminde diferansiyel basınç aralığının vana aktif bandıyla karşılaştırılmasının neden zorunlu olduğunu somutlaştırır.

10Isıtma soğutma geçişi: 2 boru ile 4 boru sistemi

Isıtma ve soğutma aynı anda gerekiyorsa 4 boru sistemi (ayrı ısıtma ve soğutma hatları), yalnız sezonluk geçiş yeterliyse 2 boru sistemi kullanılır. Danfoss motorlu vanalar her iki konfigürasyona uygun gövde tasarımlarında gelir; 4 boru fan coil sistemlerinde her fan coilin iki ayrı motorlu vanası (biri ısıtma serpantini, biri soğutma serpantini için) bulunur.

2 boru sistemde geçiş mevsiminde soğutma ile ısıtma talebinin eş zamanlı oluşması sorununa çözüm yoktur; bu kısıtı kabul ederek tasarım yapılır. 4 boru sistemde yatırım maliyeti artar ama her zona bağımsız ısıtma-soğutma kontrolü sağlanır; otel, hastane ve veri merkezi gibi yıl boyu her iki ihtiyacın eş zamanlı olduğu yapılarda zorunludur. /urunler/havalandirma/fancoil-uniteleri sayfasındaki fan coil ekipmanlarıyla vana seçimi birlikte planlanır.

11Danfoss aktüatörü devreye alınırken nelere dikkat edilmeli?

Danfoss aktüatörü montajında önce gövde ve aktüatör uyumu doğrulanmalı, ardından kablo bağlantısı yapılmalıdır. Danfoss amv aktüatör ailesi, moment sınırlayıcı mekanizmayla donatılmıştır; vana kapandığında mekanik aşırı yük engellenir. El kilidi özelliği (manual override) devreye alma sırasında aktüatörü elektrik olmadan açık konumda kilitler; devreye almada akış kontrolü için kullanışlıdır.

Oransal aktüatörlerde sıfır noktası ve kazanç kalibrasyonu BMS üzerinden yapılır. Oto-kalibrasyon özellikli modellerde güç verildiğinde cihaz tüm hareket aralığını tarayarak limitleri kendi öğrenir; bu özellik olan modellerde ek ayar gerektirmez. İlk çalıştırmada vananın gerçekten hareket ettiğini ve BMS sinyaliyle doğrusal tepki verdiğini bir kontrol noktasında doğrulayın; mekanik takoz veya yanlış gövde-aktüatör eşleşmesi durumunda aktüatör arızalanabilir. /urunler/vana-sistemleri/motorlu-vanalar sayfasında gövde-aktüatör uyum tabloları incelenebilir.

12Danfoss HVAC ekipmanları hangi standartlara tabidir?

Danfoss HVAC ürünleri; Avrupa'da ErP 2009/125/EC enerji etiketleme direktifine, termostatik vana başları için EN 215 standardına, basınç ekipmanları için PED 2014/68/EU direktifine ve basınç şalterleri ile transmitterlerde EN 13771 kapsamına girer. Bölgesel ısıtma istasyonları EN 14336 montaj ve devreye alma standartlarını referans alır; ısı sayacı heat meter ise MID direktifi (2014/32/EU) kapsamında TS EN 1434 standardına tabidir. Bu standartları bilmek özellikle kamu ihalelerinde ve bağımsız denetim gerektiren projelerde şartname uyumunu ispat etmek için zorunludur.

ASHRAE 90.1 enerji standardı ve EN 12831 bina ısıl yük hesabı, ürün seçimini değil tasarım girdisini belirler; doğru ürün seçimi ancak bu standartlarla yapılmış yük hesabına dayanarak yapılabilir. Standartlar ve Danfoss ürün aileleri birlikte değerlendirildiğinde, ihale teknik şartnamesini karşılamak için hangi sertifikaların talep edileceği netleşir. /blog/fan-coil-nedir ve /blog/fan-coil-kapasite-hesabi yazıları bu tasarım girdilerini kapsamlı biçimde ele almaktadır.

13Danfoss kontrol vana seçiminde pratik kılavuz

Danfoss kontrol vana seçim kriterleri proje bazında değişmekle birlikte aşağıdaki adımlar her uygulama için geçerlidir. Önce devrenin tasarım debisi ve diferansiyel basıncı hesaplanır; bu iki değer vana Kv ve PICV aktif bant seçimini belirler. Sonra kontrol sinyali tipi belirlenir: basit on/off yeterli mi, oransal kontrol gerekli mi? Ardından beslenecek devre sayısı ve bina büyüklüğüne göre statik balans ile dinamik PICV arasındaki seçim netleşir. Son olarak gövde malzemesi (sıcak su için bronz veya pirinç, daha agresif ortamlar için paslanmaz) ve bağlantı tipi (dişli, flanşlı) kararlaştırılır.

Motorlu vana ve aktüatör uygulamalarında fan coil sistemlerinin tasarımı için /blog/fan-coil-nedir ve /blog/fan-coil-kapasite-hesabi yazıları ek bağlam sunar.

14Vana otoritesi neden önemlidir ve nasıl hesaplanır?

Vana otoritesi, bir kontrol vanasının gerçekte devreyi kontrol edebildiğinin ölçüsüdür. Vana otoritesi (N), vana tamamen açık konumdaki basınç kaybının, devre toplam basınç kaybına oranıdır: N = ΔPv_açık / ΔPdevre_toplam. Oran 1'e ne kadar yakınsa vana o kadar egemendir; 0,3'ün altına düştüğünde vanalar devereleri birbirinden etkilemeye başlar ve kontrol kalitesi bozulur.

Tipik radyatör devrelerinde en az 0,25, fan coil devrelerinde ise en az 0,50 vana otoritesi hedeflenir. Vana otoritesi düşük sistemlerde bir odanın TRV'si kapandığında basınç değişimi diğer odalara sıçrar; sıcaklık kontrolü kararlı olmaz. Otoriteyi artırmak için ya pompa statik basıncı düşürülür ya vana Kv değeri küçültülür ya da PICV kullanılarak otomatik basınç kompanzasyonu sağlanır.

Bir örnek üzerinden gidelim. Bir ısıtma kolonu toplam basınç kaybı 80 kPa ve vana tasarım diferansiyel basıncı 15 kPa ise vana otoritesi N = 15 / 80 = 0,19 olur; bu değer 0,25 sınırının altındadır ve sisteme ek diferansiyel basınç valfı eklenmesi ya da vana Kv değerinin küçültülmesi gerekir. Vana Kv'si düşürüldüğünde debi hedefine ulaşabilmek için daha büyük diferansiyel basınç oluşturulur ve oran 0,25 üzerine çıkar. Bu hesap, vana seçiminin aritmetikten ibaret olmadığını; bağlı olduğu devrenin tamamını kapsaması gerektiğini gösterir.

15AHU (hava işleme ünitesi) devresinde vana seçimi

Hava işleme ünitelerinde (AHU) ısıtma ve soğutma serpantini debisi, havanın ihtiyaç duyduğu ısıl güce göre sürekli değişir. Bu değişken yük profili, 2 yollu motorlu vana ile PICV kombinasyonunu AHU devrelerinin standart ekipmanı hâline getirir. AHU girişindeki 2 yollu motorlu vana BMS sinyaline göre açıklığını modüle eder; PICV ise sistemdeki diğer AHU devrelerinin açılıp kapanmasından kaynakla basınç değişimlerini absorbe ederek bu AHU'nun debisini sabit tutar.

Isıtma serpantini girişinde 3 yollu vana kullanılıyorsa, serpantin debisi sabittir ve sıcaklık karıştırmayla ayarlanır; bu düzen AHU dondurulmasına (soğuk havalarda serpantin girişinin donması) karşı daha dayanıklıdır çünkü su her zaman akar. 2 yollu vana ile tam kapama yapılan sistemlerde antigriz (antifriz veya minimal debi sınırlayıcı) ek tedbiri gereklidir.

Serpantin boyutlandırmasında ise EN 14134 standartları ısıl kapasite hesabını, ASHRAE Handbook Fundamentals ise hava tarafı performans referansını sağlar. Bu standartlara göre boyutlandırılmış bir AHU serpantinine, hesap debisine uyan Kv değeriyle motorlu vana seçildiğinde sistem devreye almada minimum sapma gösterir. /urunler/havalandirma/hrv-isi-geri-kazanim sayfasında enerji geri kazanım sistemleriyle bu devrenin entegrasyonu incelenebilir.

16Yerden ısıtma devresinde 3 yollu vana ile sıcaklık düşürme

Yerden ısıtma sistemleri, döşeme kaplama sınırını aşmamak için genellikle 35-45 santigrat derece aralığında besleme suyu ister. Kazan veya ısı pompasından gelen su ise 60-80 santigrat derece olabilir; bu yüksek sıcaklığı doğrudan döşeme devresine vermek döşemeye zarar verir ve konfor sınırını aşar. Bu sıcaklık farkını kapatmak için 3 yollu karıştırıcı vana kullanılır.

Uygulama şöyledir: 3 yollu vanadan geçen sıcak kazan suyu (A girişi), yerden ısıtma dönüş suyu (B girişi) ile karıştırılır ve AB çıkışında hedef besleme sıcaklığı elde edilir. Aktüatör BMS'ten veya oda termostatından gelen sinyale göre karıştırma oranını modüle eder. /urunler/yerden-isitma/kollektorler sayfasındaki kollektör ekipmanları bu devrenin dağıtım kısmını oluşturur; /blog/yerden-isitma-sirkulasyon-pompasi-secimi yazısı yerden ısıtma pompa seçimini ele almaktadır.

3 yollu vananın Kv değeri yerden ısıtma devresinin tasarım debisine göre seçilir. Yerden ısıtma dönüş sıcaklığı genellikle 25-35 santigrat derece aralığında tutulur; besleme ve dönüş arasındaki ΔT genellikle 10 santigrat derece olarak tasarlanır. Bu veri, gerekli debinin Q = P / (1,163 × ΔT) formülüyle hesaplanmasına olanak tanır. 50 kW'lık bir yerden ısıtma devresi için debi Q = 50 / (1,163 × 10) = 4,3 m³/h olur; 3 yollu vananın Kv değeri bu debide sisteme uygun diferansiyel basınç üretecek şekilde seçilir.

17Bina otomasyon sistemi ile Danfoss vana entegrasyonu

Bina otomasyon sistemi (BMS), sensörlerden aldığı sıcaklık, basınç ve debi verilerini işleyerek aktüatörlere ve motorlu vanalara kontrol sinyali gönderir. Danfoss motorlu vanalar ve aktüatörler BMS'e standart analog veya dijital sinyallerle bağlanır; protokol düzeyinde BACnet, Modbus veya LonWorks entegrasyonu sunan akıllı aktüatör serileri de mevcuttur; bu özellik büyük binalarda merkezi izleme ve arıza kaydı için değerlidir.

BMS ile entegre çalışan bir sistemde PID kontrol döngüsü, oda sensörü veya geri dönüş suyu sıcaklık sensöründen aldığı değeri hedef değerle karşılaştırır ve farka oransal olarak aktüatöre sinyal gönderir. İyi ayarlanmış bir PID, aşım ve eksim döngülerini (hunting) minimize ederek hem konfor kalitesini artırır hem enerji tüketimini düşürür. Kontrol döngüsü parametrelerinin (oransal kazanç, integral süresi, türev süresi) sisteme özel ayarlanması, devreye alma sürecinin kritik bir adımıdır.

Danfoss aktüatörlerinin BMS sinyal bağlantısında dikkat edilmesi gereken kablo uzunluğu ve kalitesidir: uzun kablo hatlarında hat direnci 0-10 V sinyalini düşürür ve gerçek vana pozisyonu BMS komutundan sapar. Bu sapma hata olarak teşhis edilir ve sistemi yanlış yönde modüle etmeye çalıştırır. 50 metreyi aşan kablo mesafelerinde 0-10 V yerine 4-20 mA sinyal tipi tercih edilmeli ya da kablo kesiti artırılmalıdır. Tüm sinyal kablolarını ortak topraklama (common ground) ile bağlamak ise gürültü kaynaklı sapmaları önlemenin en basit yoludur.

Büyük binalarda Danfoss kontrol ekipmanları ile enerji yönetim sistemi (EMS) arasındaki entegrasyon, ısıl konfor ve enerji verimi arasındaki dengeyi gerçek zamanlı optimize eder. Örneğin, dış hava sıcaklığı düştüğünde BMS kazan setini artırır ve aynı anda TRV ile motorlu vanalar daha açık çalışır; dış hava ısındığında ters süreç işler. Bu kompenzasyon (ısı eğrisi, weather compensation) özelliği, Danfoss'un oda termostatı ve kontrol merkezi ekipmanlarıyla /urunler/isitma-sistemleri/oda-termostati kategorisi altında sunulan ürünlerde yerleşik olarak bulunur.

18Emniyet ve koruma vanaları: HVAC sisteminde basınç güvenliği

Danfoss emniyet ve koruma ekipmanları sistemin belirli bir basınç sınırını aşmamasını güvence altına alır. Basınç düşürücü vanalar (pressure reducing valves, PRV), şebeke veya şebeke besleme hattındaki yüksek basıncı bina tesisatının tasarım basıncına düşürür; Danfoss bu alanda merkezi sistemler için çeşitli seri sunar.

Diferansiyel basınç kontrol vanaları ise şalterde açıklandığı gibi, iki boru arasındaki farkı sabit tutar; hem bölgesel ısıtma hem büyük bina hidrolik ayrım noktalarında kullanılır. Bu vanaların doğru boyutlandırılması, debi sınırlarının kontrol edilmesi ve kirlilik koruması için filtre takılması; bakım ömrünü ve güvenilirliği doğrudan belirler. /urunler/vana-sistemleri/basinc-vanalari sayfasında bu ailenin tamamı görülebilir; /urunler/tesisat-ekipmanlari/pislik-tutucu sayfasında ise koruyucu filtre ekipmanları yer almaktadır.

Yüksek katlı binalarda statik basınç yönetimi ayrı bir kritik noktadır. Alt katlarda şebeke statik baskı bina tesisatı çalışma basıncını aşabilir; bu nedenle bölge PRV'leri kat gruplarına göre ayrılır. Örneğin 80 metre yüksekliğindeki bir binada alt zon statik basıncı yaklaşık 7-8 bar olabilir; PN10 sınıfı ekipman bu basınca dayanamaz ve ya PN16 sınıfı ekipman seçilmeli ya da PRV ile baskı düşürülmelidir. Danfoss kontrol vana seçim kriterleri arasında PN sınıfı ve maksimum çalışma sıcaklığı bu nedenle her zaman ilk kontrol listesindedir. Çek vanalar, pis su tutucular ve basınç güvenlik ekipmanları /urunler/vana-sistemleri/emniyet-vanalari sayfasında listelenmektedir.

19Sık yapılan 5 hata

Danfoss HVAC ürünleri sahada doğru seçilip kurulsa bile devreye alma ve operasyon aşamasında yapılan hatalar sistem performansını ciddi ölçüde düşürür.

• TRV Kv değerini debi hesabı yapmadan seçmek. Çok düşük Kv, radyatörün tasarım kapasitesine ulaşamamasına yol açar; çok yüksek Kv ise oda kontrolünü kaba bırakır ve avcılama yaşanır. Hesap yalnızca Kv = Q ÷ √ΔP formülü kadar basittir.
• Statik balans vanalarını atlamak ve sistemin "kendiliğinden dengeleneceğini" ummak. Dengeleme yapılmadan devreye alınan sistemlerde pompaya yakın devreler fazla debi alır; uzak devrelere yeterli ısıtma ulaşmaz.
• On/off aktüatöre oransal sinyal (0-10 V) göndermek veya tam tersini yapmak. Vana yalnız iki konumda çalışır ve kontrol döngüsü hedef değere ulaşamaz; bu arıza BMS kayıtlarında sürekli avcılama veya sabit sapma olarak görünür.
• PICV'yi diferansiyel basınç aralığı dışında kullanmak. Alt sınırın altında PICV pasif bölgeye girer ve debi kontrolü yapamaz; bu durumda pompayı hızlandırmak gerekir gibi yanlış teşhis yapılır.
• Bölgesel ısıtmada dönüş sıcaklığını önemsememek. Dönüş sıcaklığı yüksek kalırsa ısı merkezi verimliliği düşer; sözleşmelerde genellikle dönüş sıcaklığı üst sınırı bulunur ve aşılırsa para cezası uygulanabilir.

20Devreye alma kontrol listesi

Danfoss HVAC ürünleri için devreye alma, montaj sonrası ölçüm ve doğrulama adımlarını içerir.

• Tüm TRV'lerin tam açık konumda olduğunu doğrulayın; balans ayarı bu konumlarda yapılır.
• Her statik balans vanasını tasarım debisine ayarlayın; ölçme nipeli ve debi ölçer kullanın. Dinamik PICV varsa Qmax ayarını devre tasarım debisine getirin.
• Sistem çalışırken her devrenin diferansiyel basıncını ölçün; PICV aktif bant içinde mi kontrol edin.
• Motorlu vana aktüatörlerine BMS üzerinden tam açık ve tam kapalı komut gönderin; mekanik hareket gözle doğrulayın.
• Oransal aktüatörlerde 0 V, 5 V ve 10 V sinyallerinde vana pozisyonunu doğrulayın; lineer tepki beklenir.
• Basınç transmitterlerini kalibrasyon basınç kaynağıyla kontrol edin; sıfır ve yayılma hatası sınırlar içindeyse kayıt altına alın.
• Bölgesel ısıtma kurulumunda giriş ve dönüş sıcaklıklarını ölçün; ısı sayacı heat meter debi ve enerji okumasını doğrulayın.
• TRV başları kullanıcı ayarına bırakmadan önce balans işleminin tamamlandığını kayıt altına alın; başlar dengesiz sistemde ayarlanırsa statik dengeleme geçersizleşir.

21Sık Sorulan Sorular

Danfoss termostatik radyatör vanası ile normal radyatör vanası arasındaki fark nedir?

Normal radyatör vanası elle açılıp kapatılan manuel bir vanadadır; oda sıcaklığını kontrol etmez, yalnız debiye izin verir veya onu kapatır. Danfoss termostatik radyatör vanası oda sıcaklığını algılayan bir termal eleman barındırır ve sıcaklık ayar noktasına ulaşınca debisi otomatik olarak kısılır ya da kesilir. Bu otomasyon, güneş gibi ek ısı kazanımlarından da yararlanarak gereksiz enerji harcamasını önler.

Statik balans vanası ile PICV arasında nasıl seçim yapılır?

Küçük ve sabit debili sistemlerde statik balans vanası ekonomik ve yeterlidir. Devredeki basınç ve debi sürekli değişen, pek çok bağımsız zon kontrolü olan büyük binalarda PICV hem devreye almayı kolaylaştırır hem uzun vadede sistem verimini korur. İlk maliyet farkı, işçilik ve işletme tasarrufu nedeniyle birkaç sezonda kapanır.

2 yollu ve 3 yollu motorlu vana arasında nasıl seçim yapılır?

Seçim sistemin debi karakteristiğine göre yapılır. Sistemde sabit debi korunması gerekiyorsa 3 yollu karıştırıcı vana tercih edilir; değişken debinin kabul edilebildiği ve her devrenin diferansiyel basınç kontrolüyle beslendiği fan coil sistemlerinde 2 yollu vana uygundur. 2 yollu vana kapandığında sistem basıncı artar; bu nedenle frekans sürücülü pompa veya diferansiyel basınç valfıyla birlikte tasarlanmalıdır.

Danfoss AMV aktüatörü hangi kontrol sinyaliyle çalışır?

Danfoss AMV serisinde on/off (açma-kapama), 0-10 V DC oransal ve 4-20 mA oransal tipler bulunmaktadır. On/off tip yalnızca tam açık veya tam kapalı konuma gider. Oransal tipler BMS çıkış sinyaline göre ara pozisyon alır ve oda veya devre sıcaklığını sürekli modüle eder. Hangi tipin seçileceği BMS sistemi ve kontrol döngüsü tasarımına göre belirlenir.

Basınç şalteri ile transmitter aynı anda kullanılabilir mi?

Evet; büyük binalarda bu kombinasyon standarttır. Basınç şalteri güvenlik kilidi ve alarm için dijital giriş olarak, transmitter ise PID döngüsü için analog geri besleme olarak aynı devre noktasına bağlanabilir. İki cihazın aynı noktada bulunması hem otomasyon kontrolü hem güvenlik koruması sağlar; birinin arızası diğerini etkilemez.

Danfoss AVPB ne işe yarar?

Danfoss avpb, bölgesel ısıtma sistemlerinde şebeke ile bina devresini birbirinden ayıran ve bina girişindeki diferansiyel basıncı sabit tutan bir otomatik diferansiyel basınç vanasıdır. Şebekedeki basınç dalgalanmalarından bina devresini korur ve PICV ile birlikte kullanıldığında sistemi tam otomatik dengede tutar.

Bölgesel ısıtmada ısı sayacı zorunlu mudur?

MID direktifi ve yerel mevzuata göre enerji faturalandırması yapılan her bölgesel ısıtma aboneliğinde kalibre edilmiş ısı sayacı heat meter zorunludur. Sayaç debimetreyle kombine edilerek girişte ölçülen sıcak su ile çıkışta ölçülen soğuyan su arasındaki enerji farkını kWh olarak hesaplar ve faturalandırma kaydını tutar. TS EN 1434 bu standartları belirler.

Dinamik PICV ile statik balans vanasını aynı sistemde kullanmak doğru mudur?

Uygulamaya göre tercih edilebilir. Küçük ve sabit yüklü devreler statik vanalarla tutulurken değişken yüklü zon devreleri PICV ile kontrol edilebilir. Ancak iki sistem aynı dağıtım hattını paylaşıyorsa hat basıncı hesabının her iki vana tipinin çalışma koşullarını karşıladığından emin olunmalıdır; aksi takdirde statik vanalı devreler PICV'lerin sebep olduğu basınç değişimlerinden etkilenebilir.

22Danfoss HVAC ekipmanı seçiminde mühendislik desteği

Danfoss HVAC ürün ailesi geniş olmakla birlikte her ürün belirli bir devreye ve probleme karşılık gelir; yanlış ürün veya yanlış boyutlandırma sahada verim ve konfor kaybıyla geri döner. Vekron Mekanik mühendislik ekibi, termostatik radyatör vanasından bölgesel ısıtma istasyonuna kadar proje bazlı seçimi, debi hesabını ve devreye alma protokolünü birlikte yürütür. Vana sistemleri için /urunler/vana-sistemleri/termostatik-vanalar ve /urunler/vana-sistemleri/motorlu-vanalar sayfalarını, ısıtma sistemleri ekipmanları için /urunler/isitma-sistemleri/oda-termostati sayfasını inceleyebilirsiniz. Balans vanaları ve kontrol vanaları hakkında daha fazla bilgi /urunler/vana-sistemleri/kontrol-vanalari ve /urunler/vana-sistemleri/basinc-vanalari sayfalarında yer almaktadır. Proje özelinde seçim ve teklif için /iletisim üzerinden mühendislik ekibine ulaşın; daha fazla teknik içerik için /sss sayfamızı ziyaret edin.
