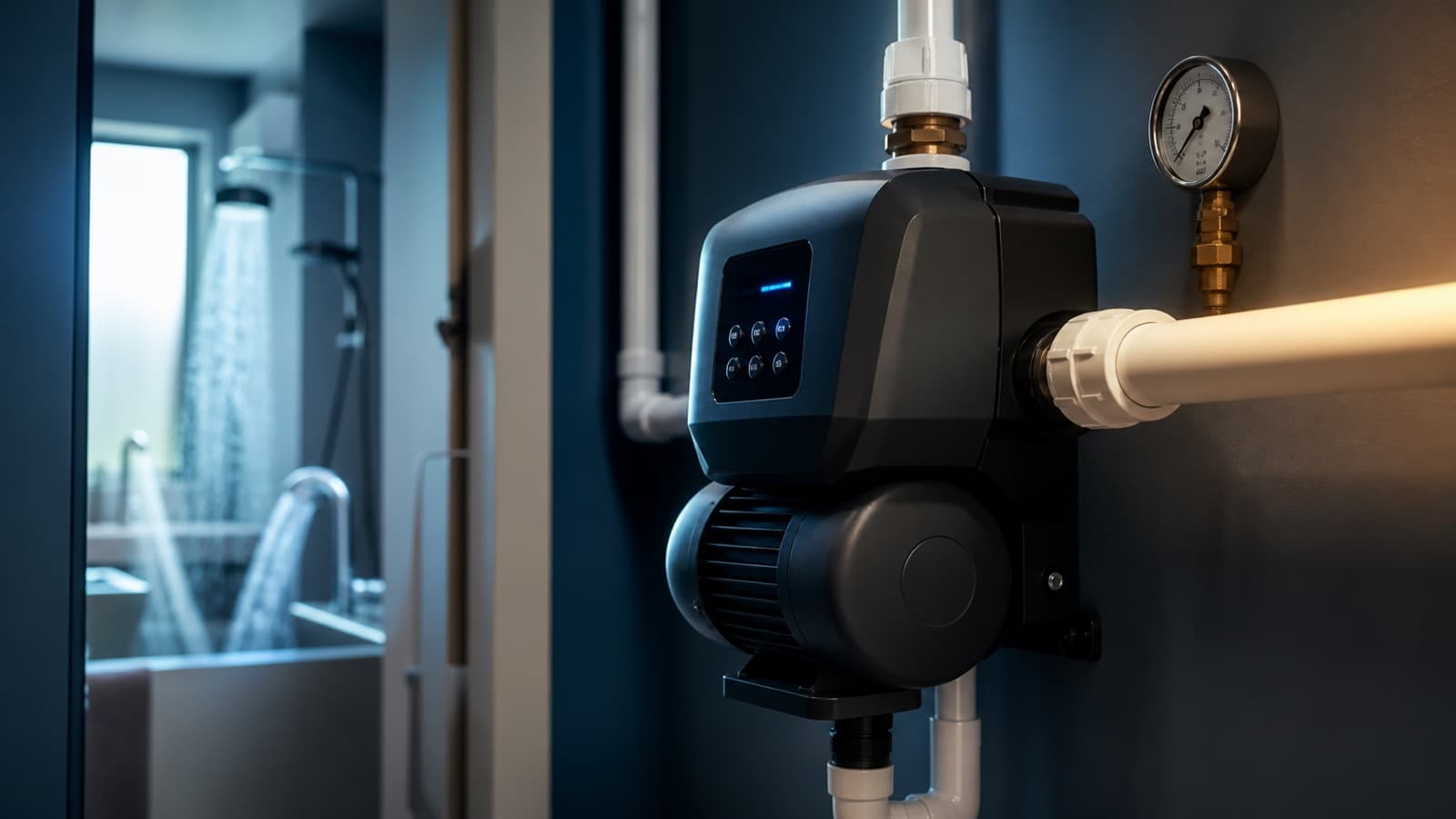

Grundfos SCALA2 Nedir? Sabit Basınç Teknolojisi Nasıl Çalışır?

grundfos scala2, kendinden emişli gövdesi, değişken devirli motoru, basınç sensörü ve küçük entegre tankı tek kabin içinde toplayan kompakt bir basınçlandırma pompasıdır. Musluk sayısı değişse bile çıkış basıncını girilen ayar noktasında tutar; debiyi değil basıncı sabit tutmak üzere tasarlanmıştır.

Bu yazıda sırasıyla şunları bulacaksınız:

• Sabit basınç kavramının mühendislik tanımı ve klasik hidrofordan farkı
• Değişken devirli motor, basınç sensörü ve kontrol döngüsünün birlikte çalışma biçimi
• Entegre küçük tankın gerçek görevi ve neden litrelerce hacim gerekmediği
• Ayar basıncının kat yüksekliği ve armatür ihtiyacından adım adım hesaplanması
• Ani debi değişimi, çoklu musluk ve gece kullanımı senaryolarında pompa davranışı
• Kuru çalışma, donma koruması, kademeli devreye girme ve paralel çalışma
• Arıza belirtileri, kök nedenleri, sık yapılan beş hata ve devreye alma listesi
• Sık sorulan sorular

01Grundfos SCALA2 nedir ve hangi işi yapar?

Grundfos SCALA2, konut ve küçük ticari yapılarda kullanma suyu basıncını sabit tutmak için üretilmiş, tüm bileşenleri tek gövdede toplanmış bir basınçlandırma ünitesidir. İçinde çok kademeli bir hidrolik grup, kalıcı mıknatıslı değişken devirli motor, sürücü kartı, basınç ve akış algılama düzeneği, çek valf ve küçük hacimli bir zar tankı bulunur. Dışarıdan yalnız emiş bağlantısı, basma bağlantısı ve fişli elektrik kablosu görürsünüz. Klasik bir hidrofor grubunda ayrı ayrı satın alınan ve birbirine borulanan parçaların tamamı burada fabrikada birleştirilmiştir.

Ünitenin tanımlayıcı özelliği kendinden emişli olmasıdır. Su seviyesi pompa ekseninin altında olan depo, kuyu veya sarnıç uygulamalarında pompa emiş hattındaki havayı kendi tahliye eder ve suyu yukarı çeker. Katalog değeri 8 metreye kadar emiş yüksekliğidir; pratikte emiş hattının sızdırmazlığı ve deniz seviyesinden yükseklik bu değeri aşağı çeker. Şebeke suyunun doğrudan girdiği takviye uygulamalarında ise pompa basınç altında beslenir ve emiş kabiliyeti hiç devreye girmez.

SCALA2 3-45 tip adı, üç metreküp mertebesindeki nominal debiyi ve 45 metre su sütunu civarındaki maksimum basma yüksekliğini anlatır. Şebekeden çekilen maksimum güç 550 W bandındadır ve bu güç, çalışma noktasına göre sürekli değişir. Bu sınıftaki diğer çözümler /urunler/pompa-sistemleri/kullanim-suyu-hidroforlari sayfasında toplanmıştır.

02Sabit basınç ne demektir, klasik hidrofordan farkı nedir?

Sabit basınç, tüketim debisi sıfır ile maksimum arasında nasıl değişirse değişsin pompa çıkışındaki basıncın belirli bir ayar noktasında tutulmasıdır. Klasik hidrofor bunu yapmaz. Klasik hidroforda basınç şalteri iki eşik tanır: pompa alt eşikte devreye girer, üst eşikte durur. Basınç bu iki eşik arasında sürekli dolaşır. Dolayısıyla duştaki su sıcaklığı ve debisi, tank dolarken ve boşalırken kaçınılmaz olarak değişir.

Aradaki farkı sayıyla görmek gerekir. Tipik bir konut hidroforunda şalter 2,0 bar açma ve 3,5 bar kapama eşiğine ayarlanır; kullanıcı 1,5 barlık bir bandı yaşar. Bir termostatik olmayan duş bataryasında bu bant, soğuk ve sıcak hat basınçlarının farklı hızda düşmesiyle birleşince sıcaklık salınımına dönüşür. Değişken devirli bir ünitede aynı tesisatta ölçülen bant tipik olarak 0,2 ila 0,3 bardır ve kullanıcı bunu hissetmez.

İkinci fark enerjidedir. Klasik hidrofor her devrede tam devirde kalkar, tankı doldurur ve durur. Değişken devirli ünite ise çekilen debiye karşılık gelen devirde çalışır. Bir el yıkama sırasında 0,15 m³/h isteyen bir tesisatta klasik pompa 900 W çekerken, değişken devirli ünite aynı işi 150 ila 220 W bandında yapar.

03Değişken devirli motor basıncı nasıl sabit tutar?

Değişken devirli pompa, motorun dönme hızını frekans dönüştürücü ile değiştirerek aynı hidrolik gövdeden farklı Q-H eğrileri elde eden pompadır. Bir santrifüj pompanın devri düştüğünde debisi devirle orantılı, basma yüksekliği devrin karesiyle, mil gücü ise devrin küpüyle azalır. Bunlar benzerlik yasalarıdır ve sabit basınç kontrolünün tüm mantığı bu üç ilişkinin üzerine kuruludur.

Sayısal örnek şunu netleştirir. Bir pompa 2.900 d/dk devirde 2,4 m³/h debide 32 mSS basıyor olsun. Devir 2.030 d/dk'ya, yani yüzde 70'e indirildiğinde debi 2,4 × 0,70 = 1,68 m³/h, basma yüksekliği 32 × 0,70² = 15,7 mSS, mil gücü ise ilk değerinin 0,70³ = 0,343 katı olur. Yani devri yüzde 30 düşürmek gücü yüzde 66 azaltır. Kısmi yükte çalışan bir basınçlandırma ünitesinin enerji avantajı tam olarak buradan gelir.

Kontrol tarafı bu eğri ailesinin içinden ayar noktasına denk gelen eğriyi seçer. Debi düştüğünde sistem direnci azalır ve sabit devirde kalan bir pompa basıncı yükseltirdi; sürücü devri düşürerek yeni çalışma noktasını yine aynı basınç değerine oturtur. Debi arttığında tersi olur. Sonuçta pompa, Q-H düzleminde yatay bir kontrol doğrusu üzerinde yürür.

04Basınç sensörü ne ölçer, kontrol döngüsü nasıl kapanır?

basınç sensörü, pompa çıkışındaki suyun mutlak veya göreli basıncını elektrik sinyaline çeviren piezorezistif bir elemandır. SCALA2'de sensör basma tarafına, çek valfin hemen ardına yerleştirilmiştir; yani okuduğu değer tesisata giden gerçek basınçtır. Sensör çıkışı sürücü kartına gider ve saniyede onlarca kez örneklenir.

Kontrol döngüsü klasik bir kapalı çevrimdir ve dört adımda döner. Birinci adım ölçüm: sensör anlık basıncı okur. İkinci adım karşılaştırma: okunan değer ile ayar noktası arasındaki fark, yani hata sinyali hesaplanır. Üçüncü adım hesap: oransal ve integral terimlerden oluşan bir düzenleyici, hatanın büyüklüğüne ve ne kadar süredir devam ettiğine bakarak yeni bir devir talebi üretir. Dördüncü adım uygulama: sürücü motor frekansını bu talebe göre değiştirir. Devir değişince basınç değişir ve döngü baştan başlar.

Oransal terim hızlı tepki verir ama tek başına kalıcı bir sapma bırakır; integral terim bu sapmayı zaman içinde sıfırlar. İkisinin oranı üreticide ayarlıdır ve sahada değiştirilmez. Bu ayar, tepki hızı ile kararlılık arasındaki dengeyi belirler: çok agresif bir düzenleyici her musluk hareketinde basıncı salındırır, çok yumuşak bir düzenleyici ise ani debi artışında basıncın bir süre düşük kalmasına izin verir.

05Debi değişirken ayar noktası nasıl korunur?

Ayar noktasının korunması, pompanın Q-H düzlemindeki yatay bir doğru üzerinde çalışma noktasını kaydırmasıyla olur. Tesisatın kendi sistem eğrisi, açılan armatür sayısına göre değişir; her yeni açılan musluk sistem eğrisini sağa ve aşağıya çeker. Pompa bu yeni sistem eğrisinin, ayar basıncına karşılık gelen yatay doğruyu kestiği noktaya oturacak devri bulur.

Sayısal olarak izleyelim. Ayar noktası 3,2 bar, yani 32 mSS olsun. Tek lavabo açıkken tesisat 0,3 m³/h istiyor; pompa 32 mSS'de bu debiyi verecek en düşük devri seçer ve tipik olarak nominal devrin yüzde 55'inde çalışır. Bir duş daha açıldığında talep 1,1 m³/h'ye çıkar; aynı 32 mSS'yi bu debide vermek için devir yüzde 78'e yükselir. Üçüncü olarak bahçe musluğu açıldığında talep 2,3 m³/h olur ve devir yüzde 96'ya çıkar. Üç durumda da manometre 3,2 bar okur; değişen tek şey devir, güç ve debidir.

Bu yürüyüşün bir sınırı vardır. Talep, pompanın maksimum devirde 32 mSS'de verebileceği debiyi aştığı anda kontrol doygunluğa girer; pompa devri artıramaz ve basınç düşmeye başlar. Bu nokta seçim hatasının ortaya çıktığı yerdir ve tesisatta "aynı anda üç musluk açılınca basınç düşüyor" şikâyetinin kök nedenidir.

06Entegre küçük tankın rolü nedir?

Entegre tank, pompa gövdesine yerleşik, bir litre mertebesinde hacmi olan zar tipi bir basınç kabıdır. Klasik hidroforun 24, 50 veya 100 litrelik tankıyla aynı işi yapmaz. Klasik tankın görevi, pompa dururken tesisatın su ihtiyacını karşılayacak kadar hacim depolamak ve motorun devreye girme sıklığını azaltmaktır. Değişken devirli bir ünitede motorun kalkış sayısı zaten kontrol yazılımı tarafından yönetildiği için o hacme gerek kalmaz.

Küçük tankın üç somut işlevi vardır. Birincisi mikro sızıntı tamponudur: rezervuar contası veya bir batarya damlatıyorsa, tanktaki birkaç yüz mililitre su bu kaçağı bir süre besler ve pompanın her on dakikada bir çalışmasını engeller. İkincisi basınç darbesi yastığıdır: bir armatür ani kapandığında oluşan koç darbesini zar emer ve boru ile pompa gövdesindeki gerilim düşer. Üçüncüsü durdurma kararının güvenliğidir: pompa durduğunda tesisat basıncı bir anda çökmez, sensör kararlı bir değer okur ve gereksiz yeniden kalkış olmaz.

Tankın ön basıncı ayar noktasına bağlıdır ve tipik kural, ayar basıncının yaklaşık yüzde 70'i kadar olmasıdır. 3,2 bar ayarda ön basınç 2,2 ila 2,3 bar civarında olmalıdır. Ön basınç zamanla düşer; yılda bir kez tesisat boşaltılıp lastik supaptan ölçülmesi gereken bir değerdir. Ayrı tank kullanılan sistemlerdeki muadili için /urunler/isitma-sistemleri/genlesme-tanki sayfasına bakabilirsiniz.

07Ani debi değişiminde pompa nasıl davranır?

Ani debi değişimi, bir armatürün bir saniyeden kısa sürede açılması veya kapanmasıdır ve kontrol döngüsünün en zorlandığı andır. Musluk açıldığı anda tesisat direnci düşer, basınç sensörü ayar noktasının altını okur ve düzenleyici devri yükseltmeye başlar. Motorun ve suyun ataleti nedeniyle bu yükselme sıfır zamanda olmaz; tipik olarak 0,5 ila 1,5 saniye süren bir geçici rejim yaşanır. Bu süre boyunca basınç ayar değerinin 0,2 ila 0,4 bar altına inebilir, sonra ayar noktasına döner.

Kapanma tarafı daha kritiktir. Debi bir anda sıfıra inerse pompa hâlâ o debiye ait devirde dönüyordur ve basınç ayar noktasının üzerine sıçrar. Düzenleyici devri hızla düşürür, entegre tank artan hacmi emer ve basınç birkaç saniye içinde yerine oturur. Tank ön basıncı yanlışsa bu yastıklama çalışmaz; sistem her kapanışta bir basınç sıçraması yaşar ve bu sıçrama boru bağlantılarını yorar.

Sahada bu davranışı ölçmenin pratik yolu, basma hattına takılan bir manometreyi izlemektir. Bir musluğu hızla açıp kapatın ve iğnenin gidip geldiği bandı okuyun. Bant 0,5 barın üzerindeyse tank ön basıncını, çek valfi ve emiş hattındaki havayı sırayla kontrol edin. Ölçüm ekipmanı seçenekleri /urunler/tesisat-ekipmanlari/manometre sayfasındadır.

08Çoklu musluk senaryosunda basınç neden düşmez?

Çoklu musluk senaryosu, birden fazla armatürün aynı anda açık olduğu durumdur ve basıncın düşmemesi iki koşula bağlıdır. Birinci koşul kontrol tarafındadır: pompa, artan debiye karşılık devri yükseltip ayar noktasını korumalıdır. İkinci koşul hidrolik taraftadır: pompanın maksimum devir eğrisi, o toplam debide hâlâ ayar basıncının üzerinde kalmalıdır. Kontrol birinci koşulu her zaman sağlar; ikinci koşul ise doğrudan pompa seçiminin sonucudur.

Bir örnek üzerinden bakalım. İki banyolu bir villada aynı anda bir duş (0,6 m³/h), bir lavabo (0,25 m³/h), bir mutfak eviyesi (0,35 m³/h) ve bir çamaşır makinesi (0,4 m³/h) çalışıyor olsun. Toplam talep 1,6 m³/h'dir. Ayar noktası 3,2 bar ise, pompanın maksimum devir eğrisinin 1,6 m³/h'de en az 32 mSS vermesi gerekir. SCALA2 3-45 bu debide eğrisinin orta bölgesindedir ve rezervi vardır; dolayısıyla basınç düşmez ve pompa tam devre bile çıkmaz.

Aynı villada bahçe sulama hattı da açılıp talep 3,1 m³/h'ye çıktığında durum değişir. Bu debi eğrinin sağ ucuna yaklaşır ve maksimum devirde üretilebilen basma yüksekliği ayar noktasının altına inebilir. Sonuç, tüm armatürlerde eşzamanlı basınç düşmesidir. Kök neden pompanın arızası değil, hesaba katılmamış bir tüketicidir. Bahçe hattını ayrı bir /urunler/pompa-sistemleri/jet-pompalar çözümüyle beslemek çoğu zaman daha doğru bir karardır.

09SCALA2 kaç bar ayarlanmalı?

scala2 kaç bar ayarlanmalı sorusunun cevabı bina yüksekliğinden, boru kaybından ve en zor armatürün akış basıncı ihtiyacından hesaplanır. Formül basittir: P_ayar = P_statik + P_kayıp + P_armatür. Statik terim en üstteki armatür ile pompa ekseni arasındaki kot farkından gelir ve her 10,2 metre için 1 bardır. Kayıp terimi boru sürtünmesi ve ek parçalardan oluşur. Armatür terimi ise o armatürün düzgün çalışması için ihtiyaç duyduğu akış basıncıdır.

Adım adım bir hesap yapalım. Üç katlı bir villada pompa bodrumda, en üst kattaki duş başlığı pompadan 11 metre yukarıda olsun. Statik terim 11 / 10,2 = 1,08 bar. Toplam boru güzergâhı 34 metre, tasarım sürtünme kaybı 200 Pa/m alınırsa boru kaybı 34 × 200 = 6.800 Pa = 0,068 bar; ek parça ve vana kayıpları için yüzde 40 ilave ile 0,095 bar; su sayacı, filtre ve çek valf için 0,25 bar eklenir ve kayıp terimi yaklaşık 0,35 bar olur. Yağmurlama başlıklı bir duş için armatür terimi 1,5 bardır. Toplam: 1,08 + 0,35 + 1,5 = 2,93 bar. Ayar noktası 3,0 bar girilir.

Aynı hesabı beş katlı bir apartman için tekrarlayalım. En üst armatür pompadan 16 metre yukarıda: statik terim 1,57 bar. Boru güzergâhı 52 metre ve kayıp terimi toplam 0,55 bar. Armatür terimi 1,5 bar. Toplam 3,62 bar ve ayar noktası 3,7 bar girilir. Bu değer ünitenin ayar aralığının üst bölgesindedir; daha yüksek binalarda tek üniteyle sabit basınç sağlamak yerine kat kolonlarına /urunler/tesisat-ekipmanlari/basinc-dusurucu eklemek veya daha büyük bir grup seçmek gerekir.

10Debi ihtiyacı nasıl hesaplanır?

Debi ihtiyacı, tesisattaki armatürlerin tekil debilerinin toplanıp eşzamanlılık katsayısı ile çarpılmasıyla bulunur. Konutta tüm armatürlerin aynı anda açılması gerçekçi değildir; bu yüzden ham toplam doğrudan kullanılmaz. Küçük konutlarda eşzamanlılık katsayısı 0,35 ila 0,50 bandında alınır ve armatür sayısı arttıkça düşer.

Örnek: üç banyolu, bir mutfaklı bir villada iki duş (her biri 0,6 m³/h), üç lavabo (her biri 0,25 m³/h), bir eviye (0,35 m³/h), üç rezervuar (her biri 0,3 m³/h), bir çamaşır ve bir bulaşık makinesi (her biri 0,4 m³/h) bulunuyor. Ham toplam 1,2 + 0,75 + 0,35 + 0,9 + 0,8 = 4,0 m³/h. Eşzamanlılık katsayısı 0,45 alındığında tasarım debisi 4,0 × 0,45 = 1,8 m³/h çıkar. Bu değer ile bir önceki bölümde bulunan 3,0 barlık ayar noktası birleştiğinde çalışma noktası 1,8 m³/h ve 30 mSS olur.

Bu noktanın gücünü de bulalım. Hidrolik güç P_h = ρ × g × Q × H formülünden hesaplanır. Q = 1,8 m³/h = 0,0005 m³/s, H = 30 mSS, ρ = 998 kg/m³, g = 9,81 m/s². P_h = 998 × 9,81 × 0,0005 × 30 = 147 W. Bu çalışma noktasındaki toplam verim yüzde 38 kabul edilirse şebekeden çekilen güç 147 / 0,38 = 387 W olur. Ünitenin 550 W'lık üst sınırının altında kalındığı için seçim güç açısından da uygundur.

11Emiş tarafı ve NPSH neden belirleyicidir?

Emiş tarafı, bir kendinden emişli pompa için performans sınırlarının gerçekten belirlendiği yerdir. NPSHa, pompanın emiş ağzında akışkanın buharlaşma basıncının üzerinde kalan net pozitif emiş yüküdür ve tesisatın verdiği değerdir. NPSHr ise pompanın kavitasyonsuz çalışması için gereken en küçük değerdir ve pompanın verdiği değerdir. Kural değişmez: NPSHa, NPSHr'nin en az 0,5 mSS üzerinde olmalıdır.

Hesabı açalım. NPSHa = (P_atm − P_buhar) / (ρ × g) − H_emiş − H_kayıp şeklinde yazılır. Deniz seviyesinde atmosfer basıncı 101,3 kPa, 20 santigrat derecede suyun buharlaşma basıncı 2,34 kPa'dır. Birinci terim (101.300 − 2.340) / (998 × 9,81) = 10,1 mSS olur. Emiş yüksekliği 4 metre ve emiş hattı kaybı 0,8 mSS ise NPSHa = 10,1 − 4 − 0,8 = 5,3 mSS çıkar. Bu değer bu sınıftaki bir pompanın 2 ila 3 mSS bandındaki NPSHr değerinin belirgin şekilde üzerindedir ve emniyetlidir.

Aynı tesisat 1.200 metre rakımda kurulursa atmosfer basıncı yaklaşık 87 kPa'ya iner ve birinci terim 8,6 mSS olur; NPSHa 3,8 mSS'ye düşer. Su sıcaklığı 45 santigrat dereceye çıkarsa buharlaşma basıncı 9,6 kPa olur ve NPSHa 3,1 mSS'ye iner. Marj kaybolmuştur; bu koşullarda emiş yüksekliğini 2 metrenin altına indirmek veya pompayı su seviyesinin altına almak gerekir. Kavitasyon, çarkta çukurcuk aşınması ve karakteristik çakıl sesiyle kendini gösterir.

12Ses seviyesi ve gece kullanımı nasıl değerlendirilir?

Ses seviyesi, kompakt basınçlandırma ünitelerinde satın alma kararını doğrudan etkileyen ölçülebilir bir büyüklüktür ve dB(A) cinsinden verilir. SCALA2'nin katalog değeri 47 dB(A) mertebesindedir ve bu değer maksimum devirde, standart ölçüm koşulunda alınmıştır. Kısmi yükte, yani günlük kullanımın büyük bölümünde ölçülen değer 38 ila 43 dB(A) bandına iner. Karşılaştırma için: sessiz bir yatak odasının fon gürültüsü 30 dB(A), normal konuşma 60 dB(A) civarındadır.

Bu sayının sahada anlamı, ünitenin nereye konduğuna bağlıdır. Ses düzeyi kaynaktan uzaklaştıkça serbest alanda mesafenin iki katına çıkmasıyla 6 dB azalır. Yatak odasının bitişiğindeki bir dolapta 47 dB(A) rahatsız edicidir; aynı ünite dört metre ötedeki bir teknik hacimde ve kapalı kapı arkasında 30 dB(A)'nın altına iner. Gövde sesinden çok yapıya iletilen titreşim şikâyet yaratır. Üniteyi kauçuk takozlar üzerine oturtmak ve giriş çıkış bağlantılarını /urunler/tesisat-ekipmanlari/flex-baglantilar ile yapmak, algılanan sesi ölçülenden daha çok düşürür.

Gece kullanımı özel bir durumdur çünkü fon gürültüsü düşer ve aynı ses daha yüksek algılanır. Gece açılan tek bir lavabo, ünitenin çok düşük devirde çalışmasını gerektirir; bu devirde ses zaten 40 dB(A)'nın altındadır. Asıl gece sorunu sızıntıdır: damlayan bir batarya veya kaçıran bir rezervuar, tank hacmi tükendikçe pompayı her yarım saatte bir kısa süreli çalıştırır ve kullanıcı bunu "pompa gece kendiliğinden çalışıyor" diye bildirir. Çözüm pompada değil, sızıntının bulunmasındadır.

13Kuru çalışma koruması nasıl çalışır?

kuru çalışma koruması, pompanın içinden su geçmediğini algılayıp motoru durduran ve belirli aralıklarla yeniden deneyen koruma işlevidir. Kuru çalışma, mekanik salmastranın yağlamasını ve soğutmasını ortadan kaldırır; salmastra yüzeyleri dakikalar içinde ısınır, aşınır ve sızdırmaya başlar. Bu yüzden koruma isteğe bağlı bir konfor değil, ünitenin ömrünü belirleyen temel bir işlevdir.

Algılama iki bilgiyi birleştirir. Birincisi basınçtır: pompa maksimum devirde çalışıyor olmasına rağmen basma tarafında anlamlı bir basınç oluşmuyorsa emişte su yok demektir. İkincisi motor akımıdır: su ile dolu bir çarkın çektiği akım, hava ile dönen bir çarkınkinden belirgin biçimde yüksektir. İki koşul birlikte sağlandığında ünite durur, alarm verir ve tipik olarak artan aralıklarla otomatik yeniden deneme yapar. Su geldiğinde normal çalışmaya kendiliğinden döner.

Kuru çalışma alarmının kök nedenleri sırayla şunlardır: deponun boşalması, dip klapesinin kaçırması ve emiş hattının gece boşalması, emiş hattındaki bir kaçaktan hava emilmesi, tıkalı süzgeç, kapalı kalmış bir emiş vanası, şebeke besleme uygulamasında şebekenin kesilmesi. Alarm bir semptomdur; üniteyi resetleyip geçmesini beklemek nedeni ortadan kaldırmaz. Kaçırma şüphesinde emiş hattına takılan bir manometre ile gece boyunca basınç kaydı almak, sorunu yarım günde çözer.

14Donma koruması ve mevsimsel duruş nasıl yönetilir?

Donma koruması, akışkan sıcaklığının donma noktasına yaklaştığı durumlarda pompanın kendini koruma davranışıdır ve bu sınıftaki ünitelerde iki katmanlıdır. Birinci katman elektroniktir: ünite akışkan veya ortam sıcaklığını izler ve alt sınıra yaklaşıldığında uyarı verir. İkinci katman fizikseldir: donan su hacim genişlemesiyle gövdeyi ve zar tankını çatlatır, bu yüzden asıl koruma tesisat tarafında alınır.

Uygulama kuralları nettir. Ünite donma riski olan bir hacimde çalışıyorsa çevresine yalıtım ve gerekirse termostat kontrollü bir ısıtıcı konur. Mevsimlik kullanılan bir yazlık veya bahçe uygulamasında sezon sonunda gövde, emiş hattı ve basma hattı tamamen boşaltılır; boşaltma tapası açılır ve pompa birkaç saniye çalıştırılıp içindeki suyun atılması sağlanmaz, çünkü kuru çalıştırma salmastraya zarar verir. Doğru sıra, tapaları açıp yerçekimiyle boşaltmak ve elektriği kesmektir.

Kullanma suyu tesisatında antifriz kullanılmaz. Isıtma devrelerindeki glikol çözümü burada geçerli değildir; içme suyu hattına katkı katılamaz. Dolayısıyla donma riski yalnız yalıtım, ısıtma veya boşaltma ile yönetilir. Bu üçünden biri uygulanmadıysa risk kabul edilmiş demektir.

15Kademeli devreye girme ve yumuşak kalkış ne kazandırır?

Kademeli devreye girme, pompanın duruştan tam devre bir anda değil, sürücü tarafından belirlenen bir rampa üzerinden çıkmasıdır. Klasik bir hidroforda motor doğrudan şebekeye bağlanır ve kalkış akımı nominal akımın beş ila yedi katına ulaşır. Değişken devirli bir ünitede sürücü frekansı sıfırdan yukarı taradığı için kalkış akımı nominal değerin yaklaşık 1,2 katını geçmez.

Bunun üç somut faydası vardır. Birincisi elektriksel: sigorta ve kaçak akım rölesi kalkışta atmaz, aynı hatta bağlı aydınlatmada anlık kırpışma olmaz, ünite küçük bir jeneratör veya kesintisiz güç kaynağı arkasında da çalışabilir. İkincisi mekanik: motor mili, kaplin ve çark, ani tork darbesine maruz kalmaz; rulman ve salmastra ömrü uzar. Üçüncüsü hidrolik: boru içindeki su kütlesi kademeli hızlanır, koç darbesi oluşmaz ve tesisat sessiz kalkar.

Durdurma tarafında da simetrik bir mantık çalışır. Debi sıfıra indiğinde ünite hemen durmaz; kısa bir gecikme süresi boyunca düşük devirde bekler ve akışın gerçekten bittiğini doğrular. Bu gecikme, kısa aralıklarla açılıp kapanan bir armatürde pompanın saniyede bir kalkıp durmasını, yani sahada "sürekli devreye girip çıkma" diye tarif edilen davranışı engeller.

16Çoklu pompa ile paralel çalışma nasıl kurulur?

Paralel çalışma, iki veya daha fazla ünitenin ortak bir basma kolektörüne bağlanıp aynı ayar noktasını birlikte tutmasıdır. SCALA2 üç üniteye kadar kablolu bağlantı ile bu şekilde çalıştırılabilir. Üniteler kendi aralarında haberleşir; biri ana rolünü üstlenir, diğerleri talep arttıkça sırayla devreye girer. Çalışma sırası belirli aralıklarla döndürülür, böylece üniteler eşit yaşlanır.

Paralel çalışmanın iki amacı vardır ve bunlar karıştırılmamalıdır. Birincisi kapasitedir: tek ünitenin debisi yetmediğinde ikinci ünite eklenir ve toplam debi artar. Paralel bağlantıda debiler toplanır, basma yüksekliği toplanmaz; iki ünite aynı basınçta iki kat debi verir. İkincisi yedekliliktir: bir ünite arızalandığında diğeri devam eder ve tesisat susuz kalmaz. Yedeklilik isteniyorsa her ünite tek başına tasarım debisini karşılayabilmelidir.

Hidrolik kurulumda üç kural vardır. Her ünitenin kendi emiş hattı veya yeterli çaplı ortak bir emiş kolektörü olmalıdır; dar bir ortak emiş, ikinci ünite devreye girdiğinde her ikisinin de NPSHa değerini düşürür. Her ünitenin basma tarafında kendi çek valfi ve kesme vanası bulunmalıdır; böylece biri bakıma alınırken diğeri çalışmaya devam eder. Kolektör çapı toplam debiye göre seçilmeli, hız 2 m/s'yi aşmamalıdır. Kesme ve kontrol elemanları için /urunler/vana-sistemleri/kontrol-vanalari sayfasına bakabilirsiniz.

Daha büyük debilerde üç ünitelik paralel yapı yerine, tek bir çok pompalı grup teknik olarak daha uygundur. Grundfos Hydro Multi-E gibi frekans kontrollü çoklu gruplar, aynı sabit basınç mantığını daha geniş debi bandında ve daha esnek kontrol seçenekleriyle uygular.

17Arıza belirtileri ve kök nedenleri nelerdir?

Arıza teşhisi belirtiden değil ölçümden yürütülür; ünitenin ekranındaki uyarı yalnız arama alanını daraltır. Aşağıdaki tablo sahada en sık karşılaşılan belirtileri kök nedenlerine bağlar. Her satırda önerilen kontrol, aynı zamanda en hızlı doğrulama yöntemidir.

Bu tablodaki ilk iki satır, gelen şikâyetlerin çoğunluğunu oluşturur ve ikisi de pompa arızası değildir. Basıncın ulaşmaması bir seçim veya beklenti sorunudur; kısa aralıklı kalkış ise tesisat sızıntısının belirtisidir. Üniteyi değiştirmeden önce bu iki maddenin elenmesi, gereksiz bir ürün değişiminin önüne geçer.

Salmastra sızıntısı ayrı bir başlıktır. Gövde altından damlama başladıysa neredeyse her zaman geçmişte yaşanmış bir kuru çalışma olayı vardır. Sızıntı kendiliğinden geçmez ve zamanla artar; elektronik kutuya su ulaşmadan müdahale edilmelidir.

18SCALA2 nerede doğru, nerede yanlış karardır?

Doğru karar alanı, tek bir konut veya küçük ticari birimin tüm kullanma suyu ihtiyacını sessiz, kompakt ve kablolamasız bir çözümle karşılamaktır. Villa, müstakil ev, küçük pansiyon, kafe, kuaför, depo hattı takviyesi ve sarnıçtan besleme tipik uygulamalardır. Şebeke basıncının yetersiz veya değişken olduğu her yerde, tek bir cihazla kararlı basınç elde edilir.

Yanlış karar alanı üç başlıkta toplanır. Birincisi debi aşımıdır: tasarım debisi 3 m³/h bandını aşan tesisatlarda ünite sürekli eğrisinin sağ ucunda çalışır, ses yükselir ve basınç kararlılığı bozulur. İkincisi yüksek binadır: gerekli ayar basıncı 4,5 barın üzerine çıkan tesisatlarda tek üniteyle çözüm zorlanır. Üçüncüsü sıcak akışkan ve endüstriyel süreç uygulamalarıdır; bu ünite temiz soğuk kullanma suyu için tasarlanmıştır.

İki komşu ürünle ayrımı kısaca şöyledir. Grundfos SCALA1 aynı gövde felsefesini paylaşır ama sabit devirli çalışır ve basıncı bir bant içinde tutar; sabit basınç isteniyorsa doğru seçim değildir. Grundfos CMBE ise yatay çok kademeli bir gövde ve ayrı bir zar tankı ile daha geniş bir debi bandını karşılar, teknik hacim gerektirir ve daha yüksek yatırım ister. Küçük ölçekte Grundfos MQ3-45 de bilinen bir alternatiftir, ancak kontrol mantığı sabit basınç değil klasik açma kapama eşiğine yakındır. Kuyu, sarnıç ve bahçe sulama gibi basınç kararlılığının önemsiz olduğu işlerde Grundfos JP Basic sınıfı klasik jet pompalar hem daha ucuz hem de yeterlidir; sabit basınç beklentisi olan hiçbir kullanma suyu tesisatında ise doğru seçim değildirler. Marka portföyünün tamamı /markalar sayfasındadır, seri bazında karşılaştırma için /blog/grundfos-pompa-secim-rehberi yazısına bakabilirsiniz.

19Enerji tüketimi ve işletme maliyeti ne çıkar?

Enerji tüketimi, ortalama çekilen güç ile yıllık çalışma saatinin çarpımından bulunur ve basınçlandırma ünitelerinde çalışma saati çoğu zaman abartılır. Dört kişilik bir konutta pompanın gerçekten su bastığı süre günde 35 ila 60 dakika bandındadır; kalan zamanda ünite durur ve yalnız elektronik kartın beklemede çektiği birkaç watt vardır.

Hesabı yapalım. Günde 50 dakika, yani 0,83 saat çalışma ve önceki bölümde bulunan 387 W ortalama güç ile günlük tüketim 0,83 × 0,387 = 0,32 kWh olur. Yıllık tüketim 0,32 × 365 = 117 kWh çıkar. Kilovatsaat başına 3 lira üzerinden yıllık maliyet 351 liradır. Aynı tesisatta klasik bir hidrofor, her devrede tam devirde çalıştığı için ortalama 820 W çeker ve tank dolum süreleri nedeniyle toplam çalışma süresi de uzar; yıllık tüketim 280 kWh, maliyet 840 lira mertebesine çıkar.

Aradaki 489 liralık yıllık fark tek başına yatırım farkını kapatmaz. Değişken devirli bir ünitenin gerçek getirisi enerji değil, kararlı basınç, düşük ses ve az sayıda parça nedeniyle düşen bakım yüküdür. Enerji kalemi bunun üzerine gelen bir ikramiyedir; satın alma gerekçesini yalnız buraya dayandıran bir hesap, kullanıcıyı yanıltır.

20Devreye alma sonrası hangi değerler kaydedilmeli?

Devreye alma kaydı, ilk günkü sağlıklı durumu belgeleyen ve sonraki her arıza aramasında referans olarak kullanılan ölçüm setidir. Kayıt yoksa iki yıl sonra "basınç eskisi gibi değil" şikâyeti karşısında elinizde karşılaştıracak hiçbir sayı olmaz.

Kaydedilmesi gereken altı değer şunlardır: ayar basıncı, sıfır debideki dinlenme basıncı, tek armatür açıkken ölçülen basınç ve çekilen güç, tasarım debisinde ölçülen basınç ve güç, tank ön basıncı, emiş hattı basıncı veya emiş yüksekliği. Bunlara ünitenin seri numarası, montaj tarihi ve tesisat şemasının bir fotoğrafı eklenir.

Bu setin en değerlisi tasarım debisindeki güç değeridir. Aynı debide çekilen güç zamanla artıyorsa üç şey olmuş demektir: çark aşınmış, filtre tıkanmış veya tesisat direnci artmıştır. Üçü de erken müdahaleyle çözülür, geç kalındığında ünite değişimine kadar gider.

21Sık yapılan 5 hata

Aşağıdaki beş hata, sahada bu sınıftaki ünitelerde en sık karşılaştığımız ve tamamı planlama ile devreye alma aşamasında önlenebilecek hatalardır.

• Ayar basıncını hesaplamadan, deneme yanılmayla yükseltmek. En üst kattaki duş güçlü aksın diye ayar 4,5 bara çekilir; alt katlarda armatürler gereğinden çok su akıtır, boru sesi başlar ve ünite sürekli yüksek devirde çalışır. Doğru yol, en zor armatürden geriye doğru hesaplamaktır.
• Bahçe sulama veya doldurma hattını debi hesabına katmamak. Sulama hattı tek başına 1,5 ila 2 m³/h ister; hesaba girmediğinde ünite doğru seçilmiş görünür ama sulama açıkken tüm evde basınç düşer.
• Emiş hattını dar çapta ve hava cebi oluşturacak eğimde döşemek. Kendinden emiş kabiliyeti, hattaki tek bir yüksek noktada biriken hava yüzünden tamamen kaybolur. Pompa döner, ısınır, kuru çalışma alarmı verir ve arıza pompada aranır.
• Zar tankının ön basıncını hiç ölçmemek. Ön basınç düştüğünde ünite her küçük tüketimde kalkıp durur; kullanıcı bunu arıza sanar. Yılda bir kez ölçülmesi gereken, iki dakikalık bir kontroldür.
• Üniteyi yaşam hacmine bitişik bir dolaba, sert zemine doğrudan oturtarak monte etmek. Ölçülen 47 dB(A) yapıya iletilen titreşimle birleşince şikâyete dönüşür. Titreşim takozu ve esnek bağlantı, montaj sırasında alınacak en ucuz önlemdir.

22Devreye alma kontrol listesi

Aşağıdaki adımlar sırayla uygulanır. Sıra önemlidir; özellikle emiş hattının doldurulması ve tank ön basıncının ayarı, ilk çalıştırmadan önce gelmelidir.

• Tesisat şemasından tasarım debisini ve en zor armatürün kotunu belirleyin, ayar basıncını hesaplayın ve bir kâğıda yazın.
• Emiş hattını çapı, eğimi ve sızdırmazlığı açısından kontrol edin; dip klapesi ve süzgeç takılı olduğunu doğrulayın.
• Basma hattına kesme vanası, manometre ve emniyet elemanlarını yerleştirin; aşırı basınç riski varsa /urunler/vana-sistemleri/emniyet-vanalari sayfasındaki elemanlardan uygun olanı seçin.
• Üniteyi titreşim takozları üzerine, yatay ve terazisinde oturtun; giriş ve çıkış bağlantılarını esnek elemanla yapın.
• Zar tankı ön basıncını tesisat boşken ölçün ve ayar basıncının yüzde 70'ine getirin.
• Pompa gövdesini doldurma tapasından tamamen doldurun; kendinden emişli bir ünite bile ilk çalıştırmada gövdesi dolu olmalıdır.
• Elektrik beslemesinin gerilimini ve kablo kesitini kontrol edin; topraklama sürekliliğini ölçün.
• Üniteyi çalıştırın ve emiş yapmasını bekleyin; emiş süresi uzarsa durdurun, hattı yeniden doldurun, ısrar etmeyin.
• Hesaplanan ayar basıncını girin ve sıfır debide dinlenme basıncını okuyun.
• Tek armatür açarak basıncı ve çekilen gücü ölçün; ardından tasarım debisine yakın bir yük oluşturup aynı iki değeri tekrar ölçün.
• Bir armatürü hızlıca açıp kapatarak basınç bandını izleyin; bant 0,5 barın üzerindeyse tank ön basıncını ve çek valfi kontrol edin.
• Kuru çalışma korumasını emiş vanasını kapatarak bilerek tetikleyin ve ünitenin durduğunu, su gelince kendiliğinden döndüğünü doğrulayın.
• Paralel çalışma varsa devreye girme sırasını ve dönüşümü gözleyerek doğrulayın.
• Tüm ölçülen değerleri devreye alma formuna yazın ve bir kopyasını kullanıcıya bırakın.

23Sık Sorulan Sorular

SCALA2 kaç bar basınç üretebilir?

Ünitenin maksimum basma yüksekliği 45 mSS, yani yaklaşık 4,5 bar mertebesindedir ve bu değer sıfıra yakın debide geçerlidir. Kullanılabilir ayar noktası pratikte 1,5 ila 4,0 bar bandındadır. Şebeke besleme uygulamasında giriş basıncı bu değere eklenir; şebekede 1,5 bar varsa çıkışta daha yüksek bir basınç görülebilir.

Sabit basınç gerçekten tam sabit mi kalıyor?

Tam sabit değil, dar bir bant içinde kalır. Kararlı rejimde sapma tipik olarak 0,1 ila 0,2 bar bandındadır. Ani debi değişimlerinde geçici olarak 0,3 bara kadar sapma görülür ve bir iki saniye içinde ayar noktasına dönülür. Klasik hidroforun 1,5 barlık bandıyla karşılaştırıldığında kullanıcı bunu sabit olarak algılar.

Küçük entegre tank yerine ayrı bir tank ekleyebilir miyim?

Ekleyebilirsiniz ve bazı durumlarda faydalıdır. Tesisatta bilinen ve giderilemeyen bir mikro sızıntı varsa, 8 ila 18 litrelik ilave bir zar tankı kalkış sıklığını düşürür. Ön basıncını entegre tankla aynı değere ayarlayın. Elektrik kesintisinde su isteniyorsa çözüm tank değil, yerçekimiyle beslenen bir depodur.

Şebeke suyunu doğrudan pompaya bağlayabilir miyim?

Bağlanabilir ancak bu, yerel su idaresinin iznine bağlıdır; birçok yerde şebekeye doğrudan emiş yasaktır çünkü hatta vakum yaratır ve komşu abonelerin basıncını düşürür. İzin verilen yerlerde bile araya bir ara depo koymak, kesinti riskine karşı en güvenli çözümdür.

Pompa gece kendiliğinden çalışıyor, arızalı mı?

Neredeyse her zaman arıza değil, sızıntı belirtisidir. Ana vanayı kapatın ve manometreyi yarım saat izleyin; basınç düşüyorsa kaçak tesisattadır. Düşmüyorsa kaçak ana vananın öncesindedir. Rezervuar iç takımı, bahçe musluğu ve batarya contaları ilk bakılacak yerlerdir.

Ünite kışın dışarıda kalabilir mi?

Kalmamalıdır. Koruma sınıfı sıçrayan suya karşı yeterli olsa da donma riski gövdeyi ve zar tankını çatlatır. Zorunlu hallerde yalıtımlı bir kabin ve termostat kontrollü ısıtıcı kullanın, mevsimlik uygulamada sezon sonunda tapaları açıp tamamen boşaltın.

Kuru çalıştıysa pompa hemen bozulur mu?

Birkaç saniyelik kuru dönüş genellikle kalıcı hasar bırakmaz, dakikalar süren kuru çalışma mekanik salmastrayı bitirir. Belirti, gövde altından başlayan ve zamanla artan damlamadır. Koruma devrede olduğu sürece bu riskin çoğu ortadan kalkar; korumayı devre dışı bırakmak hiçbir koşulda doğru değildir.

İki ünite paralel bağlarsam basınç iki katına çıkar mı?

Hayır. Paralel bağlantıda debiler toplanır, basınç toplanmaz. İki ünite aynı ayar basıncında yaklaşık iki kat debi verir. Basıncı artırmak seri bağlantı gerektirir ve bu, kullanma suyu tesisatında tercih edilen bir yöntem değildir; gerekli basınç tek kademede karşılanamıyorsa daha yüksek basmalı bir grup seçilir.

Ayar basıncını yükseltmek duş performansını artırır mı?

Belirli bir noktaya kadar artırır, sonrasında yalnız su israfı yaratır. Yağmurlama başlıklı bir duş 1,5 bar akış basıncında tasarım debisini verir; bunun üzerindeki her artış debiyi yükseltir ama konforu belirgin biçimde iyileştirmez. Basınç yeterliyken zayıf akan bir duşta sorun genellikle tıkalı başlıkta veya dar besleme borusundadır.

Bakım olarak ne yapmam gerekiyor?

Yılda bir kez zar tankı ön basıncını ölçün, emiş süzgecini temizleyin, gövde altını sızıntı açısından kontrol edin ve tasarım debisindeki çekilen gücü devreye alma kaydıyla karşılaştırın. Uzun süre kullanılmayacaksa elektriği kesin ve donma riski varsa boşaltın. Bunun dışında periyodik parça değişimi gerektirmez.
