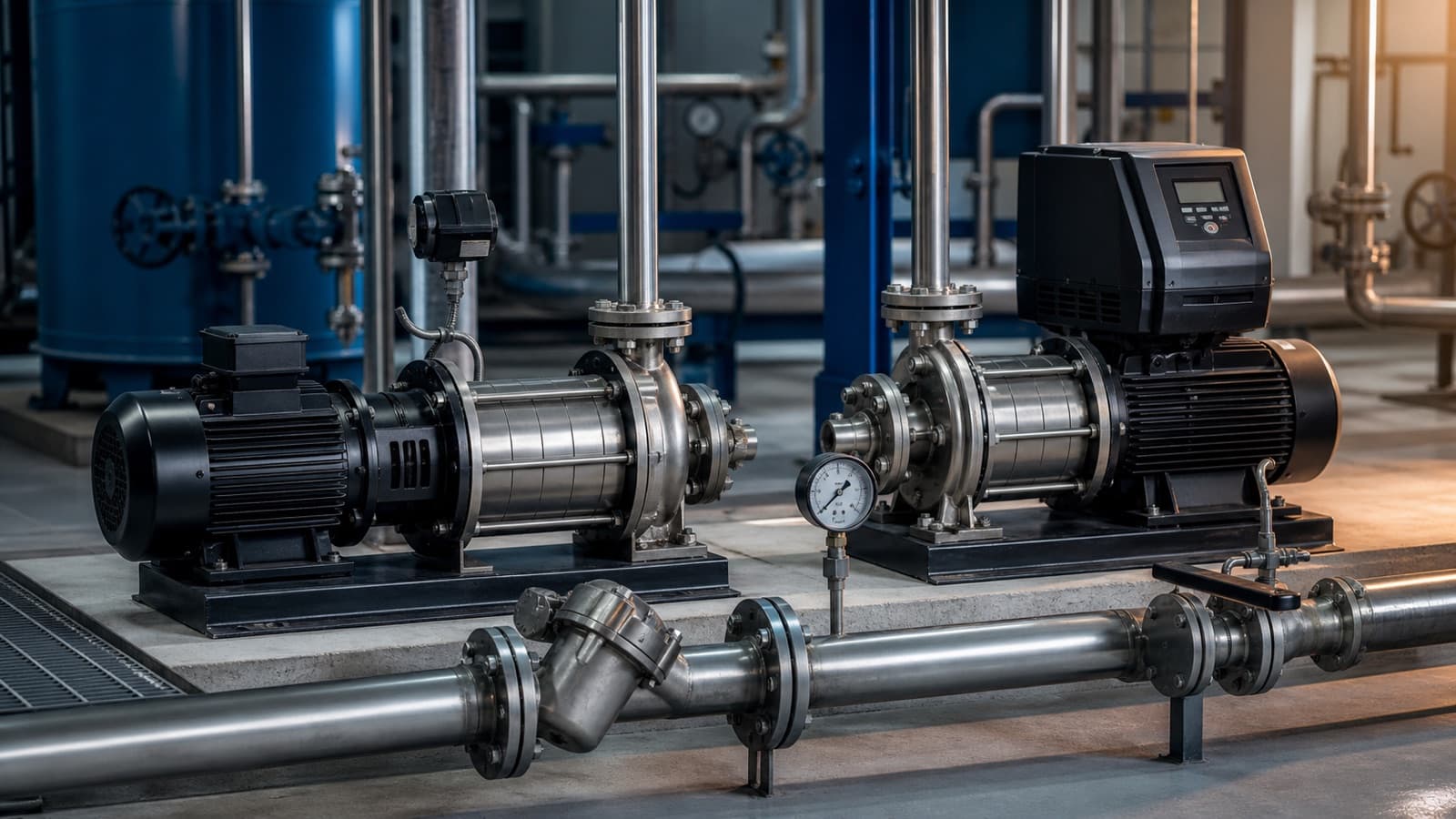

Grundfos CM ve CME Arasındaki Fark Nedir?

CM sabit devirli, CME ise motoruna frekans konvertörü ve basınç sensörü gömülmüş aynı hidrolik gövdedir. grundfos cm cme farkı tek cümlede şudur: CM bastığı basıncı debiye göre değiştirir, CME ise siz ne isterseniz onu sabit tutar. Gövde, çark ve kademe aynıdır; ayrım tamamen kontrol tarafındadır.

Bu yazıda sırasıyla şunları bulacaksınız:

• CM ve CME ailesinin gövde yapısı, tip kodu okuma ve kademe sayısı mantığı
• Malzeme seçenekleri, kullanım suyu uygunluğu ve hangi tesisatta hangi gövde
• Pozitif emiş şartı, NPSHa ve NPSHr hesabı, kavitasyon sınırı
• CME'de sabit basınç kontrolünün kurulumu ve ayar noktası seçimi
• Basınç şalteri artı tank ile kurulan CM sisteminin CME'ye göre davranış farkı
• Devreye girme sayısı, motor ömrü ve iki ayrı adım adım yıllık enerji hesabı
• Su yumuşatma, arıtma besleme ve endüstriyel yıkama uygulamaları
• Sık yapılan beş hata, devreye alma kontrol listesi ve sık sorulan sorular

01Grundfos CM nedir ve hangi işi yapar?

Grundfos CM, yatay milli, çok kademeli, kompakt gövdeli bir santrifüj pompadır. Emiş ve basma ağzı aynı eksen üzerinde ve gövdenin karşılıklı iki yanındadır; bu yüzden boru hattına doğrudan ara parça olarak girer. İçinde birden fazla çark ve bunlara eşlik eden yönlendirici kanal bulunur, her kademe suya belirli bir basınç ekler ve kademeler seri çalışır. Motor standart bir asenkron motordur, şebekeye doğrudan bağlanır ve sabit devirde döner.

Sabit devirde çalıştığı için çalışma noktası tamamen tesisatın direncine bağlıdır: bir musluk kapandığında debi düşer, pompa kendi eğrisi üzerinde sola kayar ve bastığı basınç yükselir. Bu davranış CM'in eksikliği değil, doğasıdır; CM bir basınç kaynağı değil, bir eğridir.

Tipik kullanım alanları kullanım suyu basınçlandırma, kazan besleme, arıtma ünitesi besleme, endüstriyel yıkama ve genel su transferidir. Debi aralığı yaklaşık 1 ila 25 m³/h, basma yüksekliği 10 ila 90 mSS, motor gücü 0,3 ila 7,5 kW bandındadır. Hazır çözümler /urunler/pompa-sistemleri/kullanim-suyu-hidroforlari sayfasındadır.

02Grundfos CME nedir ve CM'den nerede ayrılır?

Grundfos CME, CM ile birebir aynı hidrolik gövdeyi kullanan, buna karşılık motoruna MGE tipi entegre frekans konvertörü ve gövdesine basınç sensörü eklenmiş bir pompadır. Klemens kutusunun yerini üzerinde tuş takımı ve gösterge bulunan bir sürücü kutusu alır. Pompa artık şebeke frekansında değil, kontrol kartının hesapladığı frekansta döner ve bu frekansı saniyeler içinde değiştirebilir.

Ayrım noktası şudur: CM bir eğridir, CME bir eğri ailesidir. Devri değiştirdiğinizde pompanın Q-H eğrisi aşağı doğru ötelenir; CME bu eğri ailesinin içinden, ayarladığınız basıncı veren noktayı sürekli seçer. Sonuçta bir musluk kapandığında CME basıncı yükseltmez, devrini düşürür ve çıkış basıncını ayar değerinde tutar. cm ve cme arasındaki fark uygulamada en net biçimde burada görülür: aynı tesisatta CM'in çıkışında 2 ila 3 bar dalgalanma varken CME'nin çıkışında 0,2 bar bandında bir düzlük olur.

CME ayrıca dijital giriş, röle çıkışı ve isteğe bağlı haberleşme modülü taşır; Grundfos GO Remote ile kablosuz ayar yapılabilir. CM'de bunların hiçbiri yoktur; koruma harici motor koruma şalteri ve termik röle ile kurulur.

03İki aile arasındaki farklar tablo halinde nasıl görünür?

Aşağıdaki tablo iki aileyi satın alma kararında bakılan başlıklar üzerinden karşılaştırır. Hidrolik satırlarının aynı olduğuna dikkat edin; fark tamamen sürücü ve kontrol tarafındadır.

04Tip kodu nasıl okunur?

Tip kodu, pompanın kaç kademeli olduğunu ve hangi nominal debide çalıştığını doğrudan söyler. Kalıp şu şekildedir: CM ya da CME, ardından nominal debi grubu, ardından tire ve kademe sayısı. Örneğin CM 5-4 ifadesinde 5 nominal debi grubunu yani yaklaşık 5 m³/h'yi, 4 ise kademe sayısını gösterir. grundfos cme 10-2 ise nominal 10 m³/h grubunda iki kademeli, frekans konvertörlü bir pompadır.

Kodun devamında malzeme ve salmastra bilgisi gelir. A harfi standart dökme demir grubunu, I harfi paslanmaz gövde grubunu, G harfi içme suyuna uygun kombinasyonu işaret eder. Sonraki harfler boru bağlantısını, salmastrayı ve conta malzemesini kodlar: EPDM içme ve sıcak kullanım suyu, FKM ise yağlı veya kimyasal yüklü akışkanlar içindir.

Sahada en çok işe yarayan alışkanlık, etiket üzerindeki tam kodu devreye alma formuna yazmaktır; yedek parça istendiğinde bu kod olmadan doğru parça bulunamaz.

05Kademe sayısı ile basınç arasındaki ilişki nedir?

Çok kademeli bir pompada her kademe, aynı debide yaklaşık aynı miktarda basınç üretir ve bu basınçlar toplanır. Dolayısıyla toplam basma yüksekliği kabaca kademe başına basıncın kademe sayısıyla çarpımıdır. Debi ise kademe sayısından bağımsızdır; onu çark çapı ve kanal genişliği belirler. yatay çok kademeli pompa seçiminde bu iki eksenin birbirinden bağımsız olması büyük kolaylıktır: debiyi seri numarasından, basıncı kademe sayısından seçersiniz.

Sayısal örnek üzerinden bakalım. CM 5 serisinde tek kademe, 5 m³/h civarında yaklaşık 9,5 mSS üretir. cm pompa kaç kademeli olur sorusunun cevabı ihtiyaca göre değişir: 4 kademeli bir CM 5-4 aynı debide 4 × 9,5 = 38 mSS, yani yaklaşık 3,7 bar verir. 6 kademeli CM 5-6 ise 6 × 9,5 = 57 mSS, yaklaşık 5,6 bar üretir. Aradaki fark yalnızca iki çark ve iki ara gövdedir; motor gücü de buna paralel olarak yaklaşık üçte bir oranında büyür.

Bu ilişkinin bir tuzağı vardır. Mühendis emniyet payı adına bir kademe fazla seçmeye eğilim gösterir. Sabit devirli bir CM'de fazladan kademe, gerçek anlamda fazladan basınç ve fazladan elektrik demektir; o basıncı tesisatta bir vana kısarak yakmanız gerekir. CME'de ise fazladan kademe zararsızdır, çünkü sürücü devri düşürerek fazlalığı ortadan kaldırır. Emniyet payı alışkanlığı CME ile ucuz, CM ile pahalıdır.

06Malzeme seçenekleri nasıl belirlenir?

Malzeme kararı akışkanın kimyası, sıcaklığı ve suyun insan tüketimine girip girmediği ile verilir. CM ve CME ailesinde üç ana gövde grubu vardır. Dökme demir gövde, kapalı devre, endüstriyel proses suyu ve içilmeyen kullanım suyu uygulamalarında en ekonomik seçenektir. Paslanmaz çelik pompa gövdesi ise içme suyu, sıcak kullanım suyu, yumuşatılmış su, ters ozmoz besleme ve gıda tesisi uygulamalarında zorunludur. Üçüncü grup, temas eden tüm parçaların içme suyu sertifikalı malzemelerden seçildiği versiyondur.

Kritik ayrım şudur: yumuşatılmış ve demineralize su, ham suya göre daha agresiftir. Yumuşatma reçinesinden geçmiş suda kalsiyum ve magnezyum yerine sodyum vardır; koruyucu kireç filmi oluşmaz ve dökme demir yüzey doğrudan açıkta kalır. Ters ozmoz permeatı ise iyonlarını kaybettiği için çözünmüş metal alma eğilimi yüksektir. Bu iki akışkanda dökme demir gövde seçmek, birkaç yıl içinde gövde et kalınlığında ölçülebilir kayıp ve suda demir kaçağı demektir. Arıtma tarafındaki ekipman seçenekleri /urunler/aritma-sistemleri/yumusatma-sistemleri sayfasında listelenmiştir.

Sıcaklık ikinci sınırlayıcıdır. Standart EPDM contalı bir CM eksi 20 ile artı 90 santigrat derece arasında çalışır; yüksek sıcaklık versiyonları 120 santigrat dereceye çıkar. Sıcak suda emiş tarafındaki buharlaşma riski arttığı için emiş basıncı hesabı zorunludur.

07Pozitif emiş şartı ne demektir?

Yatay çok kademeli bir pompa kendinden emişli değildir; ilk kalkışta gövdesinin ve emiş hattının su dolu olması gerekir. pozitif emiş şartı, su kaynağının seviyesinin pompa ekseninin üzerinde olması veya emiş hattının basınçlı bir şebekeye bağlı olması anlamına gelir. Bu şart sağlanmazsa pompa dönmesine rağmen su basmaz, gövde içinde kuru sürtünme başlar ve mekanik salmastra dakikalar içinde yanar.

Sahadaki üç düzenleme şudur. Birincisi, depo seviyesinin pompadan yüksek olduğu yerçekimi beslemesidir; en güvenli çözümdür. İkincisi, pompanın şehir şebekesine doğrudan bağlandığı düzenlemedir; burada şebeke basıncının en düşük olduğu saatteki değeri esas alınır, ortalama değil. Üçüncüsü, depo seviyesinin pompadan alçak olduğu emiş yüksekliğidir; kaçınılması gereken çözümdür ve ayak klapesi ile doldurma hattı gerektirir.

Emiş hattı da kurallıdır. Boru çapı pompa emiş ağzından bir ölçü büyük seçilir, hat pompaya doğru sürekli yükselir ve çapın değiştiği yerde eksantrik redüksiyon üstü düz gelecek şekilde kullanılır. Konsantrik redüksiyon tepe noktasında hava biriktirir; bu ayrıntı, kalkışta emmeyen pompaların en sık nedenidir. Kuyu ve alçak depo çözümleri için /urunler/pompa-sistemleri/jet-pompalar sayfasına bakılabilir.

08NPSHa ve NPSHr nasıl hesaplanır?

NPSH, pompa emiş ağzındaki mutlak basıncın akışkanın o sıcaklıktaki buhar basıncının ne kadar üzerinde olduğunu gösteren büyüklüktür. npsh nedir ve neden önemlidir sorusunun cevabı tek cümledir: emişteki basınç buhar basıncının altına inerse su gövde içinde buharlaşır, kabarcıklar yüksek basınçlı bölgede patlar ve çark yüzeyini metal kaybıyla oyar. Buna kavitasyon denir ve çakıl sesiyle çalışan pompaların büyük bölümünün nedenidir.

Tesisatın sunduğu değer NPSHa şu formülle bulunur: NPSHa = (Pa − Pv) / (ρ × g) + Hs − Hf. Burada Pa emiş kaynağı yüzeyindeki mutlak basınç, Pv akışkanın buhar basıncı, ρ yoğunluk, Hs kaynak seviyesi ile pompa ekseni arasındaki yükseklik farkı, Hf ise emiş hattı sürtünme kaybıdır. Adım adım örnek: açık depo, atmosfer basıncı 101.325 Pa, su sıcaklığı 60 santigrat derece, buhar basıncı 19.940 Pa, yoğunluk 983 kg/m³, depo seviyesi pompadan 1,5 m yüksekte, emiş hattı kaybı 0,4 mSS.

Hesap şöyle işler: (101.325 − 19.940) / (983 × 9,81) = 81.385 / 9.643 = 8,44 m. Buna yükseklik farkı eklenir ve sürtünme kaybı çıkarılır: 8,44 + 1,5 − 0,4 = 9,54 mSS. Pompanın katalogda o debideki NPSHr değeri 2,8 mSS ise emniyet payı 9,54 − 2,8 = 6,74 mSS'dir; bu tesisat rahattır. Aynı hesabı 90 santigrat derece su ile tekrarlayın: buhar basıncı 70.100 Pa'ya çıkar, ρ 965 olur, (101.325 − 70.100) / (965 × 9,81) = 3,30 m ve NPSHa = 3,30 + 1,5 − 0,4 = 4,40 mSS. Emniyet payı 1,6 mSS'ye iner ki bu sınırdır. Kural, NPSHa'nın NPSHr'den en az 0,5 ila 1,0 mSS fazla olmasıdır.

09CME'de sabit basınç kontrolü nasıl kurulur?

sabit basınç kontrolü, CME'nin gövdesindeki basınç sensörünün ölçtüğü değeri girdiğiniz ayar noktasıyla karşılaştırıp aradaki farkı kapatacak şekilde motor frekansını değiştirmesidir. Sensör tipik olarak basma ağzına takılır ve 0-16 bar aralığında 4-20 mA sinyal verir. Kontrol kartı içinde bir PI çevrimi çalışır; oransal kazanç ve integral zamanı fabrikada su uygulaması için ayarlanmıştır ve çoğu tesisatta değiştirilmesine gerek kalmaz.

cme pompa nasıl ayarlanır sorusunun pratik cevabı beş adımdır. Birincisi, ayar noktasını hesaplayın: en yüksek katın en uzak musluğunun ihtiyaç duyduğu akış basıncı, artı o noktaya kadar olan statik yükseklik, artı boru sürtünme kaybı. İkincisi, bu değeri tuş takımından veya Grundfos GO ile girin. Üçüncüsü, kuru çalışma korumasını tanımlayın; emiş tarafına bir prezostat veya minimum basınç eşiği ayarlayın. Dördüncüsü, minimum ve maksimum frekans sınırlarını girin; minimumu genellikle 25 Hz'in altına indirmeyin, aksi halde salmastra soğutması ve yatak yağlaması zayıflar. Beşincisi, uyku modunu aktif edin ki sıfır debide pompa sürekli düşük devirde dönmesin.

Ayar noktası hesabını sayıyla gösterelim. Sekiz katlı bir binada en üst musluk pompadan 24 m yüksekte olsun, o muslukta 1,5 bar akış basıncı istensin ve kolon boyunca hesaplanan sürtünme kaybı 0,6 bar olsun. 24 mSS yaklaşık 2,35 bardır. Toplam ayar noktası 2,35 + 1,5 + 0,6 = 4,45 bar çıkar. CME bu değeri sabit tutar; zemin kattaki musluk ise 4,45 bar görür ki bu da basınç düşürücü gerektirir. Basınç düşürücü seçenekleri /urunler/tesisat-ekipmanlari/basinc-dusurucu sayfasındadır.

10CM'i basınç şalteri ve tank ile kurmak neyi değiştirir?

basınç şalteri ve tank ile kurulum, sabit devirli bir CM'i yaklaşık bir basınçlandırma sistemine dönüştüren klasik yöntemdir. Pompanın çıkışına bir membranlı genleşme tankı ve bir basınç şalteri konur. Şalter alt eşikte pompayı çalıştırır, üst eşikte durdurur; tank ise iki eşik arasındaki suyu depolayarak küçük debilerde pompanın sürekli girip çıkmasını engeller. Bu düzenek onlarca yıldır çalışır ve doğru boyutlandırıldığında güvenilirdir.

Davranış farkı üç başlıkta toplanır. Birincisi basınç dalgalanmasıdır: sistem alt ve üst eşik arasında sürekli gider gelir, tipik olarak 1,0 ila 1,5 bar bant genişliğiyle. Musluktaki su bu yüzden bazen sert bazen zayıf akar, termostatik bataryalar bu dalgalanmadan olumsuz etkilenir. CME'de bant 0,1 ila 0,2 bardır ve kullanıcı hiçbir değişim hissetmez. İkincisi kalkış darbesidir: CM her devreye girişinde direkt kalkış yapar, borulara ani basınç dalgası biner ve motorun nominal akımının beş ila yedi katı bir akım şebekeden çekilir. CME rampa ile kalkar, ne su darbesi ne akım darbesi vardır.

Üçüncüsü ve en önemlisi devreye girme sayısıdır. Sabit devirli sistem her küçük çekimde bir kez daha çalışır ve durur; CME ise küçük debiyi düşük devirde sürekli karşılar, hiç durup kalkmaz. Bir günde CM'in yüzlerce kez yaptığı çevrimi CME sıfıra indirir. Bu, motorun ömrünü doğrudan belirleyen büyüklüktür ve bir sonraki bölümün konusudur.

11Devreye girme sayısı motor ömrünü nasıl belirler?

Bir asenkron motorun ömrünü belirleyen iki büyüklük vardır: sargı sıcaklığı ve kalkış sayısı. Her kalkışta motor nominal akımının beş ila yedi katını çeker ve bu akım sargıda kısa süreli ama şiddetli bir ısınma yaratır. Küçük motorlarda üretici tipik olarak saatte 20 ila 40 kalkış sınırı verir; sınır aşıldığında sargı yalıtımı ısıl yorulmayla yaşlanır ve tahmin edilenden çok daha erken delinir. Aynı çevrim, mekanik salmastranın yüzeyini de her duruşta bir kez daha kuru temasla karşı karşıya bırakır.

Sayıyla bakalım. Yirmi dairelik bir apartmanda günde yaklaşık 900 kez su çekimi olduğunu, 50 litrelik bir tank ile şalter bandının 1,2 bar olduğunu varsayalım. Bu tank ve bant, çevrim başına yaklaşık 12 litre faydalı hacim verir. Günlük tüketim 3.000 litre ise pompa günde 3.000 / 12 = 250 kez devreye girer. Yılda bu 91.250 çevrim eder. Saatlik dağılım eşit değildir; sabah ve akşam yoğunluğunda saatte 40 çevrimi rahatlıkla aşar ve motor tam da bu saatlerde sınırın üzerinde çalışır.

Aynı tesisatta CME günde ortalama 6 ila 10 kez devreye girer; çevrim sayısı yıllık 3.000 civarına, yani otuzda birine iner. Sahadaki karşılığı şudur: sabit devirli sistemlerde motor ve salmastra tipik olarak 5 ila 8 yılda yenilenir, CME'de aynı bileşenler 12 ila 15 yıl gider.

12Yıllık enerji tüketimi nasıl hesaplanır?

Karşılaştırmayı hidrolik güçten başlatmak gerekir. Formül P_h = ρ × g × Q × H şeklindedir; Q metreküp bölü saniye, H metre, ρ kilogram bölü metreküp, sonuç watt çıkar. Tasarım noktası olarak 5 m³/h ve 40 mSS alalım. Q = 5 / 3600 = 0,00139 m³/s, ρ = 998 kg/m³, g = 9,81 m/s². P_h = 998 × 9,81 × 0,00139 × 40 = 544 W. Pompa verimi bu noktada yüzde 58, motor verimi yüzde 82 kabul edilirse şebekeden çekilen güç 544 / (0,58 × 0,82) = 1.144 W olur.

Şimdi gerçek yük profilini kuralım. Bir binada pompa yılın büyük bölümünü tasarım debisinde değil, çok altında geçirir. Kabaca dağılım şöyledir: sürenin yüzde 5'i tam debide, yüzde 20'si yarı debide, yüzde 45'i çeyrek debide, yüzde 30'u sıfıra yakın debide. Yıllık toplam çalışma penceresi 8.760 saattir.

CM tarafında sabit devir nedeniyle güç debiyle çok az değişir. Tam debide 1.144 W, yarı debide 950 W, çeyrek debide 870 W çeker; sıfır debide ise şalter pompayı durdurur, tüketim sıfır olur ama devreye girme kayıpları eklenir. Hesap: 0,05 × 8.760 × 1.144 = 501 kWh, 0,20 × 8.760 × 950 = 1.664 kWh, 0,45 × 8.760 × 870 = 3.430 kWh, sıfır debi payı 0 kWh. Toplam 5.595 kWh. Kalkış kayıpları için yüzde 3 eklenirse 5.763 kWh.

CME tarafında güç kabaca debinin küpüyle değil ama sabit basınç kontrolü nedeniyle debiyle yaklaşık doğrusal orantılı düşer, çünkü basınç sabit tutulur ve yalnızca debi azalır. Tam debide 1.144 W, yarı debide 610 W, çeyrek debide 330 W, sıfıra yakın debide uyku modunda 15 W. Hesap: 0,05 × 8.760 × 1.144 = 501 kWh, 0,20 × 8.760 × 610 = 1.069 kWh, 0,45 × 8.760 × 330 = 1.301 kWh, 0,30 × 8.760 × 15 = 39 kWh. Toplam 2.910 kWh.

Fark 5.763 − 2.910 = 2.853 kWh'dir. Kilovatsaat başına 3 lira üzerinden yıllık 8.559 lira eder. cme pompa enerji tasarrufu iddiasının sahadaki karşılığı budur ve tipik bir CME ile CM arasındaki fiyat farkı bu tesisatta bir ila iki yılda geri döner. Yıllık çalışma saati düşük olan bir tesiste ise aynı hesap dört ila altı yıla uzar; karar yalnızca güç değeriyle değil, çalışma saatiyle verilir.

13İkinci hesap örneği: küçük bir arıtma besleme hattı

Küçük tesislerde tablo tersine dönebilir; bunu görmek için ikinci bir örnek yapalım. Bir ters ozmoz ünitesini besleyen hat, günde 6 saat ve neredeyse sabit 3 m³/h debide çalışsın; gerekli basma yüksekliği 35 mSS olsun. P_h = 998 × 9,81 × (3 / 3600) × 35 = 285 W. Pompa verimi yüzde 55, motor verimi yüzde 80 alınırsa şebeke gücü 285 / (0,55 × 0,80) = 648 W.

Debi sabit olduğu için CME'nin sunacağı kısmi yük kazancı yoktur. Sürücünün kendi kaybı yüzde 3 ila 5 civarındadır; yani CME bu hatta CM'den yaklaşık 25 W daha fazla çeker. Yıllık çalışma 6 × 365 = 2.190 saat. CM tüketimi 648 × 2.190 / 1000 = 1.419 kWh, CME tüketimi 673 × 2.190 / 1000 = 1.474 kWh. CME burada yılda 55 kWh, yani 165 lira daha pahalıdır.

Sonuç açıktır: sabit debili, sürekli çalışan hatlarda frekans konvertörlü pompa enerji açısından kazandırmaz. CME'yi burada yalnız yumuşak kalkış, dahili koruma, uzaktan izleme veya debinin proses gereği ayarlanabilmesi haklı çıkarır. Besleme hattı ekipmanları için /urunler/aritma-sistemleri/filtrasyon-sistemleri sayfasına bakabilirsiniz.

14CM hidrofor olarak kullanılabilir mi?

cm pompa hidrofor olarak kullanılır mı sorusunun cevabı evet, ama şartlıdır. CM, basınç şalteri, membranlı tank, manometre, emniyet vanası ve kuru çalışma koruması ile birlikte kurulduğunda tam bir hidrofor grubu oluşturur. Bu kurulum küçük konut, villa, küçük işletme ve bahçe sulama uygulamalarında yıllardır kullanılan standart çözümdür ve ilk yatırım açısından en ucuz seçenektir.

Şart üç maddededir. Birincisi tank hacmi doğru seçilmelidir; çevrim başına faydalı hacim pratikte tank hacminin yüzde 20 ila 30'u kadardır. İkincisi kuru çalışma koruması bulunmalıdır; emişte prezostat, depoda flatör veya akış anahtarı. Üçüncüsü emniyet vanası, kapalı vanada üretilebilecek maksimum basıncın üzerinde ama tesisat basınç sınıfının altında ayarlanmalıdır; seçenekler /urunler/vana-sistemleri/emniyet-vanalari sayfasındadır.

Bu kurulumun sınırı kullanıcı sayısıdır. Pratik eşik kabaca on daire veya günde 3 metreküp tüketimdir; bunun üzerinde tank büyütmek çözüm olmaz ve karar CME'ye ya da çok pompalı bir gruba kayar.

15Su yumuşatma ve arıtma besleme uygulamalarında hangisi?

Arıtma tesisatında pompa iki farklı görevde bulunur ve karar her ikisinde farklı çıkar. Birinci görev besleme pompasıdır: yumuşatma tankına, kum filtresine veya ters ozmoz membranına belirli bir basınçta su verir. Bu hatlarda debi çoğu zaman sabittir ve proses o debiye göre tasarlanmıştır; CM burada yeterlidir ve ekonomiktir. İkinci görev arıtılmış suyun tesise dağıtılmasıdır; burada çekim değişkendir ve CME belirgin şekilde üstündür.

Malzeme kararı arıtma tarafında enerjiden önce gelir. Yumuşatılmış su ve permeat için paslanmaz gövde zorunludur. Dozaj noktası pompanın emişindeyse conta malzemesi kimyasala göre seçilmelidir; dozaj ekipmanları /urunler/aritma-sistemleri/dozaj-uniteleri sayfasındadır.

Ters ozmoz besleme hatlarında özel bir konu daha vardır: membran giriş basıncı, membran kirlendikçe artırılmak istenir. Sabit devirli bir CM ile bunu yapmanın tek yolu vana kısmak ya da kademe eklemektir; CME'de ise ayar noktası menüden birkaç saniyede yükseltilir. Membranın ömrü boyunca giriş basıncının 8 ila 14 bar arasında ayarlanabilmesi gereken sistemlerde CME sadece enerji için değil, işletilebilirlik için tercih edilir. Membran tarafındaki ekipmanlar /urunler/aritma-sistemleri/membran-teknolojisi altındadır.

16Endüstriyel yıkama uygulamalarında ne değişir?

Endüstriyel yıkama hatları CM ailesinin en yaygın kullanım alanlarından biridir, çünkü ihtiyaç tam olarak bu ailenin ürettiği şeydir: orta debide yüksek basınç. Tipik bir tabanca yıkama hattı 2 ila 6 m³/h debide 40 ila 70 mSS ister; bu, dört ila yedi kademeli bir CM ile karşılanır. Su genellikle şebekeden değil bir ara depodan alınır ve depo pompanın üzerinde konumlandırılarak pozitif emiş sağlanır.

Bu uygulamada belirleyici olan, aynı hatta bağlı tabanca sayısının değişkenliğidir. Üç tabancalı bir hatta bazen bir, bazen üç tabanca açıktır. Sabit devirli bir CM tek tabanca açıkken eğrisinin sol ucuna kayar, basınç yükselir ve operatör tabancayı zor tutar; üç tabanca açıkken sağ uca kayar ve basınç düşer, yıkama zayıflar. CME sabit basınç modunda her iki durumda da aynı tabanca basıncını verir; bu, iş kalitesini doğrudan etkileyen bir farktır.

İkinci konu suyun temizliğidir. Yıkama suyunda kum, talaş ve yağ bulunur; emiş hattına mutlaka bir pislik tutucu konmalı ve haftalık temizlenmelidir. Süzgeç seçenekleri /urunler/tesisat-ekipmanlari/pislik-tutucu sayfasındadır. Yağ içeren yıkama suyunda EPDM conta şişer ve sızdırır; bu hatlarda FKM contalı versiyon seçilmelidir. Ayrıca yıkama hatları hafta sonu boyunca durur ve gövdedeki kir çökelir; ilk kalkışı düşük devirde yapabilen CME salmastra ömrünü uzatır.

17Kaskad ve çoklu pompa kurulumu ne zaman gerekir?

Tek pompalı bir sistem, yedeklilik gerektirmeyen ve debi aralığı dar olan tesisatlar için doğrudur. Debi aralığı genişledikçe veya duruş kabul edilemez hale geldikçe iki ya da daha çok pompalı kurulum gerekir. CME, iki pompaya kadar dahili kaskad yönetimi sunar: pompalar birbirleriyle haberleşir, biri ana biri yedek olur, belirlenen sürelerde rol değiştirir ve tek pompanın yetmediği debide ikincisi devreye girer. CM'de bu koordinasyon yoktur; ayrı bir kontrol panosu ve harici sensör gerekir.

Çoklu kurulumun ikinci faydası kısmi yük verimidir. İki pompanın birlikte düşük devirde çalışması yerine tek pompanın kendi verim eğrisinin ortasında çalışması, tipik olarak yüzde 5 ila 12 daha az enerji harcar. CME kaskadında geçiş eşiği otomatik hesaplanır ve roller 24 saatte bir değişerek iki motor eşit yaşlanır.

Üç ve daha fazla pompalı sistemlerde ise hazır basınçlandırma grupları daha uygundur; bunlar aynı hidrolik gövdeleri ortak bir kollektör, kontrol panosu ve sensör ile birleştirir. Yedekliliğin ve debi aralığının birlikte arttığı otel, hastane ve alışveriş merkezi tesisatlarında karar bu yöndedir. Seçenekler /urunler/pompa-sistemleri/kullanim-suyu-hidroforlari sayfasında listelenmiştir ve genel seçim kriterleri için /blog/endustriyel-pompa-secim-kriterleri yazısına bakabilirsiniz.

18CMBE ünitesi bu ailenin neresindedir?

grundfos cmbe, bir CME pompanın küçük bir membranlı tank, basınç sensörü, manometre ve montaj ayağı ile fabrikada birleştirilmiş hazır ünitesidir. Yani ayrı bir hidrolik aile değil, CME'nin kutulanmış halidir. Sahada kurulacak parçaların fabrikada takılmış olması devreye alma süresini kısaltır ve montaj hatası riskini azaltır. Konut ve küçük ticari uygulamalarda CME'yi parça parça kurmak yerine CMBE almak çoğu zaman hem daha hızlı hem daha ucuza gelir.

Bu yazının konusu kontrol farkı olduğu için CMBE'nin boyutlandırma kriterlerine burada girilmiyor; o ayrı bir konudur. Hatırlanması gereken tek şey şudur: CMBE seçtiyseniz CME'nin kontrol davranışını satın almışsınız demektir.

19Sık yapılan 5 hata

Aşağıdaki beş hata, CM ve CME kurulumlarında sahada en sık karşılaşılan ve tamamı projelendirme ya da devreye alma aşamasında önlenebilecek hatalardır.

• Pompayı emişten aşağı seviyeye monte etmek. Yatay çok kademeli santrifüj pompa kendinden emişli değildir; depo seviyesi pompanın altındaysa gövde ilk kalkışta boş kalır ve mekanik salmastra dakikalar içinde yanar. Ya seviyeyi yükseltin ya ayak klapesi ve doldurma düzeni kurun.
• Yumuşatılmış suya dökme demir gövde seçmek. Yumuşak su koruyucu kireç filmi oluşturmaz ve dökme demiri doğrudan aşındırır; iki üç yıl içinde suya demir kaçar ve gövde et kalınlığı düşer. Bu hatlarda paslanmaz gövde şart.
• Sabit devirli sisteme küçük tank koymak. Küçülen tank çevrim başına faydalı hacmi düşürür, devreye girme sayısı katlanır ve motor beklenenin yarısında biter. Tankı hesaplayın; gözle seçmeyin.
• CME'nin ayar noktasını deneme yanılmayla yükseltmek. En üst kat su alana kadar ayarı açmak, neredeyse her zaman gereğinden yüksek bir noktada durur ve alt katlarda gürültü, armatürlerde aşınma yaratır. Ayar noktasını statik yükseklik artı akış basıncı artı sürtünme kaybı olarak hesaplayın.
• Sabit debili hatta enerji tasarrufu için CME koymak. Debi ve basınç sabitse sürücü kazandırmaz, kendi kaybı kadar kaybettirir. Bu hatlarda CME'yi yalnız yumuşak kalkış, koruma veya ayarlanabilirlik gerekiyorsa seçin.

20Devreye alma kontrol listesi

Aşağıdaki adımlar bir CM veya CME'nin devreye alınmasında sırayla uygulanır. Sıra önemlidir; özellikle gövde doldurma ve dönüş yönü kontrolü, kontrol ayarından önce gelmelidir.

• Emiş ve basma hatlarının borusunu, askısını ve hizasını kontrol edin; pompa gövdesine boru ağırlığı bindirmeyin.
• Gövdeyi ve emiş hattını su ile tamamen doldurun, hava tahliye tapasından su gelene kadar bekleyin.
• Emiş hattında hava cebi oluşturan tepe noktası olup olmadığını gözle takip edin; varsa hattı yeniden eğimlendirin.
• Pislik tutucunun montajlı ve temiz olduğunu doğrulayın; ilk 48 saatten sonra bir kez daha sökün ve temizleyin.
• Basma tarafındaki manometrenin çalıştığını kontrol edin; ölçüm aralığı çalışma basıncının iki katını aşmasın. Ekipman için /urunler/tesisat-ekipmanlari/manometre sayfasına bakabilirsiniz.
• CM ise motorun dönüş yönünü kısa bir yol verme ile fan kapağındaki okla karşılaştırın; ters dönen pompa su basar ama basıncın yarısını üretir.
• CME ise dönüş yönü kontrolünü sürücü menüsünden yapın; faz sırası değişikliği sürücü üzerinden yazılımla düzeltilir.
• Emiş basıncını ölçün ve NPSHa hesabınızla karşılaştırın; hesaplanan değerden düşükse durun ve nedeni bulun.
• Kuru çalışma korumasını fiilen test edin; emiş vanasını kapatarak pompanın durduğunu gördükten sonra sistemi teslim edin.
• CM ise şalter alt ve üst eşiğini ayarlayın, tank ön basıncını alt eşiğin 0,2 bar altına getirin ve tankı hava tarafından ölçerek doğrulayın.
• CME ise ayar noktasını hesaplanan değerde girin, minimum frekansı 25 Hz'in altına indirmeyin ve uyku modunu aktif edin.
• Emniyet vanasının ayar basıncını doğrulayın; pompanın kapalı vanada ürettiği maksimum basıncın üzerinde olmalıdır.
• Tam debide ve sıfıra yakın debide akım ölçün, etiket akımıyla karşılaştırın ve iki değeri de forma yazın.
• Ayarları, ölçülen basınçları ve etiket üzerindeki tam tip kodunu devreye alma formuna kaydedin.

21Hangi tesisatta CM, hangisinde CME?

Karar üç soruyla verilir. Birincisi: tesisatın debisi zaman içinde değişiyor mu? Değişiyorsa CME. İkincisi: kullanıcı sabit basınç konforu bekliyor mu veya proses basınç dalgalanmasından etkileniyor mu? Etkileniyorsa CME. Üçüncüsü: pompa günde kaç saat çalışıyor? Çok saat ve değişken yükte çalışıyorsa CME'nin enerji farkı fiyat farkını kapatır.

Üç sorunun da cevabı hayırsa CM doğru karardır ve aradaki bedel tesisatın başka bir kaleminde daha çok işe yarar. Aşağıdaki tablo bu üç soruyu tipik tesisat türleri üzerinden somutlaştırır.

22Sık görülen arızalar ve nedenleri nelerdir?

CM ve CME ailesinde arızaların büyük bölümü pompanın kendisinden değil, tesisattan kaynaklanır. En sık görülen dört durum şunlardır. Birincisi salmastradan sızıntıdır; nedeni çoğunlukla kuru çalışma, emişte hava girişi veya suda aşındırıcı katı madde bulunmasıdır. Damlama başladığında salmastra değişimi kaçınılmazdır ama nedeni bulunmazsa yenisi de aynı sürede biter.

İkincisi kavitasyon sesidir. Pompa çakıl taşı öğütür gibi ses çıkarır, basınç dalgalanır ve akım düşer. Nedeni NPSHa yetersizliğidir: emiş hattı tıkanmış, su sıcaklığı beklenenden yüksek, emiş vanası yarı kapalı ya da depo seviyesi düşmüştür. Çözüm pompayı değiştirmek değil, emiş tarafını düzeltmektir. Üçüncüsü aşırı akım ve termik atmasıdır; nedeni genellikle pompanın eğrisinin sağ ucunda çalışması, yani beklenenden düşük dirençli bir tesisata bağlanmış olmasıdır. Basma tarafındaki bir kısma vanası ile çalışma noktası eğrinin içine çekilir.

Dördüncüsü CME'ye özgüdür: sürücü aşırı sıcaklık alarmı. Frekans konvertörü ortam sıcaklığına duyarlıdır ve 40 santigrat derecenin üzerindeki makine dairelerinde kapasitesini kısar. Aynı alarm tozla kapanmış soğutma kanatlarında da görülür; yılda bir kez basınçlı hava ile temizlik bu arızayı ortadan kaldırır.

23Bakım periyodu ne olmalıdır?

CM ve CME ailesi bakım açısından sade pompalardır; yağlanan yatak yoktur, motor rulmanları ömür boyu yağlıdır ve rutin işlerin çoğu pompaya değil tesisata aittir. Pratik bir program şu şekilde kurulur. Aylık olarak basma basıncı okunur ve devreye alma formundaki değerle karşılaştırılır; sapma yüzde 10'u geçtiyse neden aranır. Yine aylık olarak gövdede sızıntı, gövde altında kuruyup kalmış su izi ve olağandışı ses kontrol edilir.

Üç ayda bir pislik tutucu temizlenir ve sabit devirli sistemlerde tank ön basıncı ölçülür. Altı ayda bir motor akımı pens ampermetre ile ölçülüp etiket akımıyla karşılaştırılır; ölçülen akım etiket değerinin yüzde 90'ının üzerindeyse pompa zorlanıyor, yüzde 40'ının altındaysa gereğinden büyük seçilmiş demektir. Yılda bir kez emniyet vanası test edilir, CME'de sürücü soğutma kanatları temizlenir ve alarm geçmişi okunur. Alarm geçmişi, sistemin kaç kez kuru çalışma eşiğine yaklaştığını ve ayar noktasının ne zaman değiştirildiğini gösterir; CM'de bu bilginin hiçbiri kayıt altında değildir.

24Karar özeti nedir?

Özet şudur: CM ve CME aynı pompadır, farklı beyinlerle. Hidrolik seçimi ikisinde de aynı yolla yapılır; debi seri numarasından, basınç kademe sayısından çıkar. Karar bundan sonra tesisatın davranışına bakılarak verilir. Debi değişkense, kullanıcı sabit basınç bekliyorsa ve pompa çok saat çalışıyorsa CME hem enerjide hem ömürde ödediğinizi geri verir. Debi sabitse ve çalışma saati düşükse CM'in sadeliği en doğru mühendislik kararıdır.

En sık yapılan yanlış, kararı marka broşüründeki tasarruf yüzdesine bakarak vermektir. Bu yazıdaki iki hesap örneği aynı ailenin iki pompası için birbirine zıt sonuç verdi: değişken yüklü bir binada CME yılda 2.853 kWh kazandırdı, sabit debili bir arıtma hattında ise 55 kWh kaybettirdi. Fark pompadan değil, tesisattan geldi. grundfos cm cme farkı sorusuna sahada verilecek dürüst cevap, önce tesisatın yük profilini çıkarmaktır. Grundfos ürün ailesinin tamamı ve portföyümüzdeki diğer markalar için /markalar sayfasını inceleyebilirsiniz.

25Sık Sorulan Sorular

CM ve CME arasında hidrolik performans farkı var mı?

Aynı tip numarasında 50 Hz'de pratikte yoktur; gövde, çark ve kademe sayısı aynıdır. Fark, CME'nin devri 50 Hz'in üzerine çıkarabilmesinden doğar; bazı boylarda maksimum basma yüksekliği CM'in üzerine çıkar. Seçimi her zaman ilgili serinin kendi eğrisinden yapın, iki seriyi birbirinin muadili sayarak değil.

Mevcut CM'imi CME ile değiştirirsem borularda değişiklik gerekir mi?

Hayır. Gövde boyu, ağız çapları ve delik ölçüleri aynıdır; boru üzerinde değişiklik gerekmez. Ek iş elektrik tarafındadır: sürücü için uygun kesitte besleme kablosu, doğru tipte kaçak akım rölesi ve gerekiyorsa ekranlı kablo gerekir. Ayrıca basınç şalteri ve büyük tank artık gereksiz hale gelir.

CME'ye ayrı bir motor koruma şalteri gerekir mi?

Sürücü, motoru aşırı akım, faz kaybı ve sıcaklık tarafından zaten korur; ayrı bir termik röle gerekmez. Buna karşılık besleme hattında uygun bir şalter ve frekans konvertörleriyle uyumlu, B tipi veya A tipi kaçak akım rölesi kullanılmalıdır. Standart AC tipi rölelerde hatalı açmalar görülür.

Sabit devirli sistemde tank hacmini nasıl seçerim?

Çevrim başına faydalı hacim, tank hacminin şalter bandına ve ön basınca bağlı olarak yüzde 20 ila 30'udur. Saatte en fazla 20 kalkış hedefleyip yoğun saatteki tüketimi bu sayıya bölerek gereken faydalı hacmi bulun, sonra dört ile çarpın. Yirmi dairelik bir binada bu tipik olarak 80 ila 150 litreye çıkar.

CME'nin minimum frekansını neden düşürmemeliyim?

Çok düşük devirde mekanik salmastra yüzeyindeki su filmi incelir, yatak yağlaması zayıflar ve motorun kendi soğutması azalır. Ayrıca çok düşük devirde pompa ayar basıncını zaten üretemez ve çevrim sürekli sınırda çalışır. Pratik alt sınır 25 Hz'dir; uyku modu bunun altındaki ihtiyacı zaten karşılar.

Kuru çalışma koruması olmadan çalıştırırsam ne olur?

Mekanik salmastra susuz kaldığında sürtünen yüzeyler saniyeler içinde ısınır ve karbon yüzey çatlar; tipik olarak iki ila beş dakika içinde geri dönülmez hasar oluşur. Ayrıca gövde içindeki plastik ara parçalar deforme olur. Koruma, pompanın kendisinden çok daha ucuzdur ve istisnasız her kurulumda bulunmalıdır.

Pompayı kapalı vanada çalıştırabilir miyim?

Kısa süreli evet, sürekli hayır. Kapalı vanada suyun tamamı gövde içinde döner, motorun mil gücü ısıya çevrilir ve su hızla ısınır; küçük bir gövdede sıcaklık dakikalar içinde tehlikeli seviyeye çıkar. Sürekli minimum debi gerektiren uygulamalarda bir baypas hattı ve minimum debi orifisi kullanın.

Ters dönen bir pompayı nasıl anlarım?

Basınç üretir ama beklenenin yaklaşık yarısı kadar, akım da düşük kalır. Bu yüzden ters dönüş sıklıkla "pompa zayıf çıktı" diye yorumlanır. CM'de fan kapağındaki dönüş oku ile kısa yol vererek karşılaştırın; CME'de faz sırası sürücü tarafından yönetildiği için bu sorun zaten oluşmaz.

Sabit debili bir hatta CME almanın anlamı var mı?

Enerji açısından yok, işletme açısından olabilir. Sürücünün kendi kaybı yüzde 3 ila 5'tir ve sabit yükte bu doğrudan zarardır. Buna karşılık yumuşak kalkış, dahili koruma, alarm geçmişi ve debinin proses gereği değiştirilebilmesi bazı tesislerde bu bedeli haklı çıkarır. Karar enerjiyle değil, ihtiyaçla verilir.

CM ile CME arasındaki fiyat farkı ne kadar sürede geri döner?

Değişken yüklü, günde 12 saatin üzerinde çalışan bir tesisatta tipik olarak bir ila iki yıl. Günde 4 ila 6 saat çalışan bir tesisatta dört ila altı yıla uzar. Sabit debili hatlarda hiç geri dönmez. Hesabı yapmadan verilen her genel cevap yanlıştır; yıllık çalışma saati ve yük profili bilinmeden geri ödeme hesaplanamaz.
